Правила установки ливневых лотков с решетками

Виды дождеприемников

Различают несколько типов конструкций. Все модели классифицируют по следующим критериям:

  • размер;
  • форма;
  • способность выдерживать механические нагрузки;
  • материал изготовления.

При выборе конкретной версии дождеприемника чаще всего обращают внимание на последний показатель. Из чего делают устройства и как материал изготовления влияет на технические характеристики конструкции — рассмотрим более детально

Из чугуна

Установка дождеприемника для ливневой канализации из чугуна гарантирует надежность и качество системы отведения сточных вод. Специфика конструкции:

  • благодаря наличию широких пазов за короткое время позволяет слить большое количество воды;
  • система бесперебойно работает без дополнительного обслуживания;
  • чугун устойчив к коррозийным проявлениям;
  • металл не содержит вредных соединений и безопасен для человека.

Если вы решили монтировать дождеприемник для ливневой канализации из чугуна, будьте готовы к следующему:

  • обойдется конструкция несколько дороже, чем аналоговые устройства, изготовленные из других материалов;
  • большой вес металла затрудняет его установку;
  • если поверхность материала не обработана, со временем появится ржавчина;
  • черный металл является предметом наживы, изделия из чугуна часто воруют и сдают в пункты приема металлолома. Чтобы защитить систему, установите фиксатор, который запрет решетку.

Средняя цена изделия — 2 000 рублей за единицу.

Из пластика

Монтаж дождеприемника своими руками из пластика — идеальная конструкция для частного дома. Несмотря на свою хрупкость, материал выдерживает высокие нагрузки. Устройство плотно фиксируется на месте. В приспособлении отсутствуют крепежные элементы, сцепление достигается путем плотного прилегания стыков. Соблюдайте такой принцип сборки, и система прослужит не один год.

Их преимущества:

  • не имеют аналогов;
  • стоят дешево;
  • просто устанавливаются;
  • устойчивы к температурным колебаниям;
  • система легко присоединяется к трубопроводу;
  • дождеприемники из пластика имеют несколько модификаций;
  • конструкцию просто обслуживать;
  • устройство отличается слабой впитываемостью, имеет низкий показатель гидросопротивления.

Устройство пластикового дождеприемника:

  • сетка — квадратной или округлой формы;
  • емкость для сбора мусора;
  • защитный резиновый фильтр;
  • гидрозатвор;
  • клапан защиты;
  • удлинитель;
  • люк.

Купить ливневку из пластика можно за 400 рублей.

Читайте еще: Дождеприёмники для ливневой канализации: принцип работы, виды, инструкция по самостоятельному монтажу

Из полимербетона

Самодельный дождеприемник из полимербетона отличатся высокой прочностью. При этом весит меньше, чем его бетонный аналог. Выпускается в виде цилиндра или куба.

Те места, где устройство будет стыковаться с трубами, тоньше. Так проще сверлить отверстия.

Обратите внимание! Такие конструкцию устанавливают на слой гравия или песка. Стоимость изделия — от 1 200 рублей

Стоимость изделия — от 1 200 рублей.

Круглый дождеприемник

Круглые дождеприемники делают из всех доступных материалов:

  • чугун;
  • бетон;
  • пластик.

Спецификой конструкции является сложность установки — чтобы монтировать круглый дождеприемник, необходимо вырыть круглый котлован. Это основная причина, по которой такие модели не пользуются спросом.

Прямоугольный дождеприемник

Дождеприемники, имеющие форму куба или прямоугольника — самый популярный тип конструкций. Их преимущество в возможности наращивать высоту устройства — если это необходимо. Приобретают 2-3 модели и устанавливают их друг на друга. Наращивание емкостей приемника позволяет получить глубокий резервуар и решает проблему водостока.

Дополнительное достоинство прямоугольных моделей — установка. Их легче монтировать, чем круглые аналоги.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

  1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
    Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба, их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

  • устойчивость к низкой температуре;
  • высокая прочность;
  • не взаимодействуют с агрессивной химической средой;
  • долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

  • небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
  • материал конструкции не вступает в реакцию с агрессивной химической средой;
  • долговечность изделия.

Ливневые желоба из ПНД Полимербетонные желоба – отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

  • высокую устойчивость к механической нагрузке;
  • прочность и жесткость бетонных изделий;
  • нулевую реакцию с химически активными веществами;
  • срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью в жилищном строительстве

Полимерпесчанные лотки для ливневки

Начинаем монтаж с ливневки на крыше

Схема системы водостока

На крыше оборудование устанавливается вдоль желоба, который будет выполнять сбор всей воды с крыши. Если ваш бюджет позволяет, то желоба можно купить готовыми с комплектом крепежей. Если нет, тогда можно сделать собственными силами. Например, распилив трубу вдоль пополам. Трубы для желоба могут быть полимерными, асбестовыми и стальные. Если на вашей территории сильные ветра и ливни, тогда лучше всего установить металлические желоба.

Чтобы определить размер желоба, нужно осуществить вычисления в соответствии со СНИПом. Чтобы отводить воду, а также предотвратить забивание водосточных труб рекомендуется установить специальные воронки. Каждая воронка дополнительно оборудуется защитной решеткой или специальным колпаком.

При монтаже необходимо проследить за тем, чтобы примыкание воронки к крыше было герметичным. Для этого использование болтов будет недостаточным. Дополнительно можно использовать мастику или гидроизолирующий материал. Также есть опасность появление завихрений. Чтобы их не допустить, используется струевыпрямитель. Итак, от воронки вдоль всей стены вниз прокладывается труба, где вода попадает в дождеприемник.

Типы наружной ливневой канализации

По способу проектирования и строительства ливневки можно разделить на два основных типа: точечная и линейная. Рассмотрим порядок их проектирования и строительства.

Ливневая точечная канализация

Основными элементами точечной ливневки являются дождеприемники. В них собирается вода, которая стекает с крыши вашего дома во время непогоды. Между собой дождеприемники соединяются магистральной трубой или желобом, посредством которого дождевая вода уводится за пределы участка.

Точечная ливневая канализация

Для обеспечения бесперебойной работы данной системы она должна иметь защиту от мусора: крупных части (например веток) и взвешенного в воде песка. Для защиты от крупного мусора на дождеприемники устанавливаются решетки, а взвешенный в воде песок осаждается в пескоулавливателях.

Ливневая линейная канализация

Основными элементами такой системы являются каналы, собирающие дождевую воду и выводящие ее за пределы участка. Каналы могут изготавливаться из готовых бетонных или пластиковых лотков, накрытых решетками. Преимуществом данного типа системы служит сбор воды со всей территории участка, например от беседок, дорожек или даже от сельскохозяйственных грядок.

Схема ливневой линейной канализации

Такие лотки монтируются с уклоном в сторону вывода воды так, чтобы она перемещалась самотеком. Как и в точечном варианте – в линейной канализации должны присутствовать фильтры и пескоотстойники.

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

  • выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
  • определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
  • выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
  • на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

  • Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
  • Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
  • Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
  • Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
  • При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на пескоуловитель для ливневой канализации в виде корзины для отстаивания взвесей. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

  • Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
  • Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
  • С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

  • высокая прочность, сравнимая с изделиями из чугуна;
  • небольшая цена;
  • долговечность;
  • относительно несложный монтаж, даже несмотря на вес изделий;
  • возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

  • Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
  • Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
  • Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
  • То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

  • дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
  • элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
  • смотровые колодцы, служащие для наблюдения за всей системой;
  • специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

Конструкция лотка ливневой канализации

Монтаж на земле

Система ливневки

На первом этапе монтажных работ вы установили ливневку на крыше и подвели водостоки к дождеприемнику. Начинать работу на земле следует именно с установки дождеприемника или, как их называют, водоприемных воронок

Важно установить их прямо под водосточной трубой. Каждая водосточная воронка завязана в одну систему

По этой причине вы можете самостоятельно сделать необходимое количество отверстий для труб. При помощи колена трубы соединяются с дождеприемником.

После необходимо подготовить траншеи для укладки лотков и труб. Их установку требуется выполнять на песочную подушку толщиной 100 мм. Как говорилось выше, укладывая трубы, вы должны строго следить за уклоном. Если этого не делать, то никакого смысла от потраченных средств и работы не будет. В процессе монтажных работ вам дополнительно будут необходимы следующие элементы:

  • Заглушка. Она будет предотвращать обратное направление воды на тот случай, если труба переполнена.
  • Пескоуловитель. Он позволит содержать в чистоте лотки и трубы.
  • Сифон. Этот предмет будет предотвращать проникновению неприятных запахов из системы канализации.

Как прокладывать ливневку

Чтобы значительно сократить объем земельных работ, в одну траншею можно проложить одновременно дренажную трубу и ливневку. Однако не стоит совмещать эти два разных направления. Как уже говорилось выше, дренажная труба будет располагаться ниже, а над ней может идти ливневая канализация.

Соответственно вся система труб ливневой канализации должна соединяться в одну трассу, которая будет направлена в коллектор

Очень важно чтобы сам коллектор был оборудован смотровыми кольцами. Это позволит своевременно проверять уровень накопившейся воды, а также очищать его от возможного мусора

Когда вся система труб и лотков уложена, остается только накрыть ее прочными решетками из железобетона или металла.

После этого необходимо проверить всю систему ливневой канализации на работоспособность. Для этого в каждый дождеприемник требуется залить ведро воды. После проследите за тем, хорошо ли течет вода

Также важно проверить систему на предмет утечки. Если таковая обнаружилась, то ее следует устранить, замазав герметиком

Если вся система работает отлично, тогда необходимо просто засыпать траншею. При этом решетку можно прикрыть целлофаном, чтобы не засыпать лоток землей.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

  • песок;
  • герметик;
  • бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

  • проводится разметка территории, согласно разработанному проекту;
  • в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
  • чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
  • дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

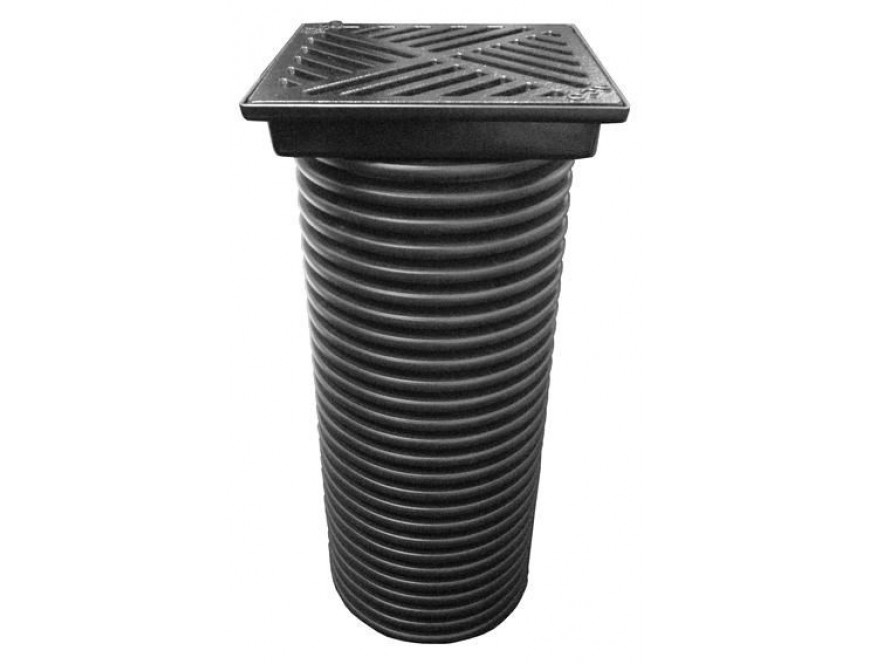

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

  • периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
  • среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
  • площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
  • расположение уже имеющихся на участке подземных коммуникаций;
  • полная характеристика грунтов на территории.

Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

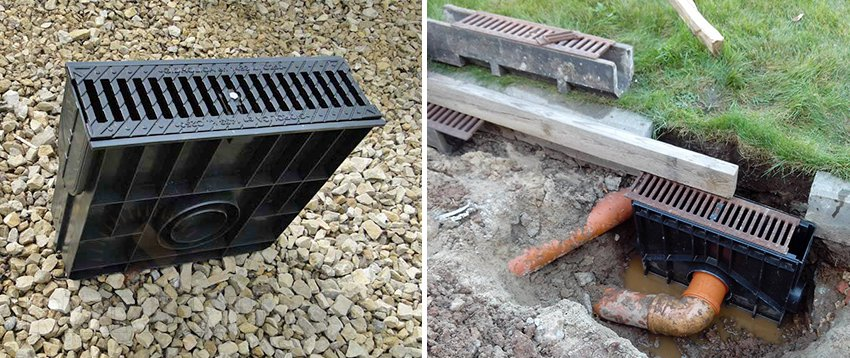

Пластиковый водоотводный лоток с решеткой

Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:

  • 0,4 – территория, засыпанная щебнем;
  • 0,85 – бетонное или железобетонное покрытие;
  • 0,95 – асфальтированные дорожки и площадки;
  • 1 – крыши.

Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.

Система ливневой канализации на придомовой территории

Проектирование и предварительные расчеты

Необходимые материалы для монтажа

Реализация плана без необходимых расчетов – это деньги, выкинутые на ветер. Почему? Дело в том, что если сооруженная ливневая канализация не сможет справляться со своими главными функциями, тогда нет смысла начинать работу. Более того, если сделать слишком большую систему ливневки, то это потребует большого количества финансов. По этой причине, прежде всего, требуется высчитать все издержки.

Необходимые сведения для точных расчетов:

Информация об усредненном количестве осадков, которые были зафиксированы в вашей местности метеорологами. Эту информацию можно получить в СНИПе.
Если планируется отвод талой воды, то необходима информация о мощности снегового покрова и соответственно, периодичности дождей.
Площадь стоков. Если выбрана точечная ливневка, то требуется точная площадь кровли

При этом важно знать непросто ее величину, а размер в соответствии с проекцией в плоскости. Если выбрана линейная ливневка, тогда необходимо знать площадь всей территории, которую она будет обслуживать.
Физико-химические характеристики грунта.
Месторасположение и наличие всех коммуникаций, которые проходят под землей.

Вся эта информация необходима, чтобы произвести следующие вычисления объема отводимых вод. Когда вся информация у вас на руках, вычисления осуществляются по следующей формуле:

Формула расчета объема отводимой воды

Вот поправочный коэффициент, используемый в этой формуле:

  • 0,4 – для покрытия из щебенки.
  • 0,85 – для забетонированной территории.
  • 0,95 – для заасфальтированной площадки.
  • 1,0 – для крыш.

Исходя из полученного значения, выбирается требуемый диаметр труб исключительно по действующей таблице СНИП.

Что касается проекта, то следует продумать вариант изготовления дождевой канализации. В большинстве случаев на это будет влиять характер вашей местности. Необходимо продумать метод слива воды в сторону коллектора. Если на вашей территории нет возможности сделать достаточный уклон в сторону слива воды, то необходимо предусмотреть насосное оборудование. Учтите, что проект вам необходимо составить как для наружной ливневой канализации, которая будет располагаться на крыше, так и для подземной системы. Теперь рассмотрим расположение ливневки на крыше.

Геометрические формы ЖБВЛ

Геометрия ЖБВЛ может быть:

Трапециевидной. Их используют не только для отвода воды, но и для дренажа. При стыковке подобных изделий узкая часть предыдущего вкладывается в широкую последующего.

На заметку! Ж/бетонные лотки этой формы способны выдерживать значительный напор воды.

Полусферической (или параболической). Подобные изделия также используют для дренажа и водоотведения в парковых зонах и придомовых территориях. Эти лотки имеют довольно эстетичный вид и являются универсальными.

  • П-образной. Они могут быть с круглым или прямоугольным желобом.
  • Прямоугольной или квадратной. Как правило, изделия такой формы используют для прокладки разнообразных трубопроводов, проходящих под землей. То есть, лотки выполняют роль своеобразного кожуха, предотвращающего от влияния внешних факторов.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
