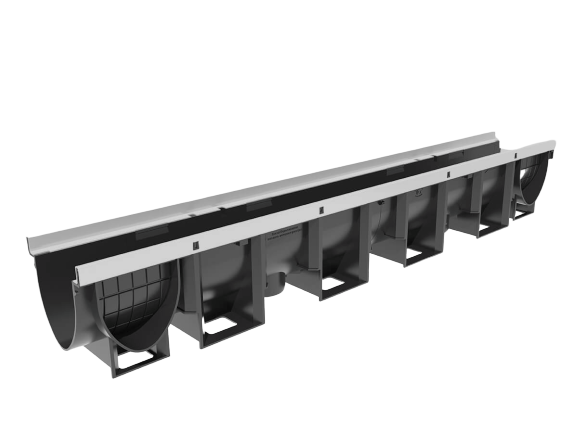

Применение водопроводных пластиковых лотков

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

• песок;
• бетон;
• герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
5. соединить оборудование с входящими и выходящими системами отвода воды;
6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

1. Согласно с разработанным проектом размечается месторасположение сети лотков.
2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

Правильно установленный водоотводной лоток

1. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
2. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
3. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
4. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
5. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

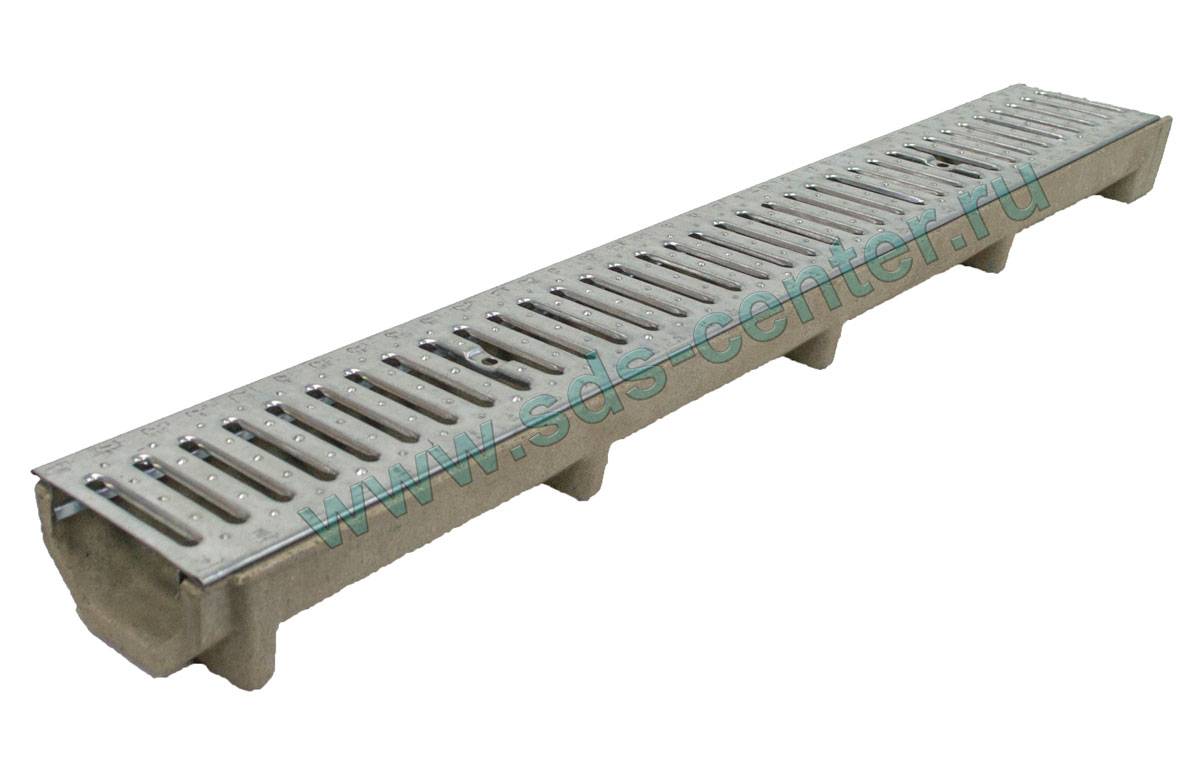

Полимеркомпозитные водосточные лотки

Водоотводные композитные лотки производятся в результате смешивания различных материалов. Производство водоотводных лотков осуществляется с использованием следующих материалов:

• смесь бетонного раствора с полимерным материалом;
• смесь песка с полимерными материалами и другими вспомогательными добавками.

Основное преимущество этих дренажных желобов заключается в том, что смесь полимерного материала с бетоном или песком позволяет значительно повысить их прочностные характеристики. По другим показателям эти изделия не уступают своим пластиковым аналогам.

Водоотводный композитный лоток состоит из непосредственно жёлоба и защитной решётки. Помимо этого, такие элементы отличаются небольшим весом, что позволяет монтировать их значительно быстрее, чем бетонные аналоги.

Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м3;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.
• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Монтаж водоотводных лотков из пластика на придомовых территориях

Рассмотрим процесс установки поверхностной системы водоотвода на самом простом примере – для частных придомовых территорий.

1. Разбивается трасса от точки сбора воды и до точки ее сброса в ливневую канализацию.
2. Выкапывается траншея, глубина и ширина которой должна быть равна размеру лотка + 10–15 см.
3. В траншею вбиваются колышки, на которые наматывается веревка. Она будет обозначать уровень верхней части лотков и проходить на 3–5 мм выше решетки. Если требуется, траншея углубляется.
4. Лотки устанавливают от точки сброса воды в линию вдоль траншеи. На этом этапе нужно проверить направление движения воды, которое на лотках обозначается стрелкой.
5. На дно траншеи выкладывается с небольшим излишком бетонная смесь.
6. Начинается прокладывание водоотводного канала. Нужно устанавливать лотки, но перед их соединением места стыков обрабатываются дополнительно герметиком.
7. По мере укладки лотков нужно их осаживать, слегка постукивая киянкой, до установленного с помощью веревки уровня.
8. Проверяются защелки-пазы на лотках. Они все должны быть соединены.
9. Чтобы избежать загрязнения решетки бетоном, ее можно накрыть пленкой. Колышки на этом этапе убираются.
10. Далее обойма заливается до уровня примыкающего покрытия – асфальта или тротуарной плитки. Лотки должны располагаться ниже уровня этого покрытия на 3-5 мм.
11. Боковые полости в лотках обязательно заполняются бетоном. Это позволит предотвратить проседание и вымывание покрытия.
12. Бетонная заливка по бокам лотков выравнивается, после чего сверху насыпается бетонно-песчаная смесь для укладки покрытия.
13. Плитка или иное покрытие укладываются так, чтобы между покрытием и лотком был небольшой зазор – технологический шов.
14. Плитка утрамбовывается так, чтобы образовать нужный уклон к лотку, а зазоры между плитками закрываются песком.

На этом и заканчивается монтаж водоотводных пластиковых лотков. Последним этапом становится уборка и облагораживание территории.

В компании Европласт вы можете приобрести лотки с указанными выше классами нагрузки для монтажа поверхностного ливневого водоотвода. Простота установки этих изделий не доставит вам хлопот, а сама ливневка будет служит долго и максимально эффективно.

Компоненты системы поверхностного отвода воды

Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:

что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,

1. Пескоуловители
2. Дождеприемники
3. Водоотводные лотки
4. Дренажные решетки
5. Решетки для дождеприемника

Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.

Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

• отфильтрованный песок без посторонних примесей;
• щебень средней или мелкой фракции;
• портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
• арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации.

Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

https://youtube.com/watch?v=f9QqaUKm1hY

Монтаж канализационных лотков для ливневки ↑

Особенное внимание следует уделить конструкции лотков, а также их внедрение в схему ливневки, что влияет на их востребованность, каждого по-особенному. Так, в системах ливневых канализаций встречаются следующие варианты монтажа:

Так, в системах ливневых канализаций встречаются следующие варианты монтажа:

• линейный дренаж – водосборник с более широкими приемными площадями. Устанавливаются лотки в линию, образуя единый целостный желоб, по которому текут сточные воды;
• точечный дренаж – водосборник с небольшой площадью сбора воды. Устанавливаются дождеприемные колодцы в разных точках участка, которые принимаю стоки, перетекающие потом по трубам, залегающим под землей;
• смешанный дренаж – системы, сочетающие в себе линейный способ установки лотков и местами точечный.

Важно! Все канализационные лотки применяются исключительно для поверхностных систем канализаций. Они не предусмотрены для использования в подземных вариантах схем, ведь они будут полностью засыпаны землей, что говорит о нецелесообразности их применения таким образом

Они не предусмотрены для использования в подземных вариантах схем, ведь они будут полностью засыпаны землей, что говорит о нецелесообразности их применения таким образом.

Фото: монтаж канализационных лотков для ливневки

Зачастую применяют линейный открытый или полуоткрытый дренаж для организации систем ливневых канализаций.

Открытый тип дренирования подразумевает укладку в траншеи земли одних только желобов для водоотведения. А полуоткрытый – укладку желобов вместе решетками, которые их прикрывают.

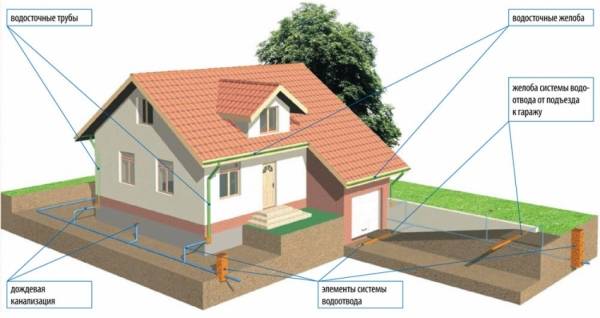

Система водоотведения для частных домов и их участков работает по следующему принципу:

• вода, которая образуется в следствии таяния снегов на крышах или ливней, стекает по крыше прямо в вертикальные или горизонтальные желоба, установленные под самой крышей;
• затем вода по вертикальным трубам стекает в канализационные лотки, в которые она может собираться еще и с приусадебной территории;
• по желобам лотков вода перетекает в колодцы, а оттуда по коллекторам попадает на очистные сооружения;
• после очистки вода подается на поля, в грунт, овраги или используется в хозяйственно-технических целях.

Сам монтаж водоотводных лотков вокруг или возле фундамента здания производится путем выкапывания траншей под уклоном в сторону водосборных колодцев.

Затем лоток укладывается в траншею, рядом следующий, оба они соединяются между собой посредством специальных выемок и выступов, образуя замковое надежное соединение. И так подсоединяется третий, четвертый и так далее.

Потом устанавливаются металлические (стальные или чугунные) решетки поверх лотков, чтобы обезопасить их от засорения мусором.

Фото: схема установки лотков

Важно! Чтобы подобрать необходимое количество лотков и нужную их высоту, следует учесть объем осадков в том регионе, где ливневая система будет устанавливаться. Высчитать все это можно при помощи специальной формулы, которая дается в СП 32.13330.2012 или СНиП 2.04.03-85 «Канализация

Наружные сети и сооружения»:

Высчитать все это можно при помощи специальной формулы, которая дается в СП 32.13330.2012 или СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»:

Q = q20 ∙ F ∙ φ, где

Q – объем ливневых потоков вод, которые необходимо отвести от фундамента или участка земли;φ – коэффициент водоотведения.

Этот коэфициент колеблется в зависимости от типа покрытия, материала или конструкции:

• площадь кровли – 1;
• асфальтовое покрытие – 0,95;
• цементное покрытие – 0,85;
• щебенка, обработанная битумом – 0,60;
• гравий, щебенка, песок, не обработанные битумом – 0,40.

q20 – приблизительный объем, интенсивность выпадающих осадков в заданном регионе, который рассчитывается по своей формуле, приведенной также в СНиП 2.04.03-85, измеряется в л/с на 1 га;

F – площадь территории, где будет размещаться сеть ливневой канализации для водоотведения.

Важно! Все лотки для ливневой канализации должны устанавливаться в траншеи с уклоном, чтобы вода не застаивалась и могла самотеком транспортироваться по системе. Для прокладки канализационных труб уклоны применяются разные потому, что должны быть сопряжены с их диаметром

А вот для организации поверхностной системы канализационных лотков достаточно применять уклон 20 мм на 1 п.м. лотка

Для прокладки канализационных труб уклоны применяются разные потому, что должны быть сопряжены с их диаметром. А вот для организации поверхностной системы канализационных лотков достаточно применять уклон 20 мм на 1 п.м. лотка.

Правила монтажа водоотводных лотков

Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков

Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия

Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

Производители и цены

Несмотря на простоту конструкционного исполнения, желоба для водоотвода требуют использования высококачественных материалов в основе и продуманности с инженерной точки зрения. Соответствует этим требованиям продукция многих изготовителей, но особым доверием профессионалов пользуются марки Gidrolica, Spark и Polymax. Если требуется выполнение стандартной нетребовательной конструкции на небольшом участке, то можно остановить выбор на базовых решениях Spark. Усиленные конструкции позволяет сформировать лоток водоотводный пластиковый Polymax серии Drive. Такие модели отличаются стойкостью к механическим нагрузкам, а также возможностью комплектации решетками из разных металлов, в том числе с оцинкованным покрытием. Продукция Gidrolica тоже славится стойкостью на износ, но также выделяется на общем фоне за счет разнообразия гидравлических сечений.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
   Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

• периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
• среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
• площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
• расположение уже имеющихся на участке подземных коммуникаций;
• полная характеристика грунтов на территории.

Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

Пластиковый водоотводный лоток с решеткой

Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:

• 0,4 – территория, засыпанная щебнем;
• 0,85 – бетонное или железобетонное покрытие;
• 0,95 – асфальтированные дорожки и площадки;
• 1 – крыши.

Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.

Система ливневой канализации на придомовой территории

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.
