Люк канализационный полимерный: размеры, разновидности

Введение

Введение

В стандарте приведены типы люков, прочностные нагрузки, которые должны выдерживать люки и места установки, идентичные европейскому стандарту: люк Л — классу А15; люк С — классу В125 и т.д. Эта связь отражена в условном обозначении люков и дождеприемников: люк Л (А15); дождеприемник ДМ1 (С250). Размеры пазов решетки дождеприемника и их расположение по отношению к бордюрному камню гармонизированы со стандартом EN 124-1994.В разработке принимали участие: М.Ю.Смирнов, С.В.Цыганков (ОАО «Кировский завод», Калужская обл.), В.А.Глухарев и В.П.Бовбель (Госстрой России), Л.С.Васильева (ГП ЦНС), Ю.М.Соснер.

Область применения и безопасность


подземных коммуникаций

Канализационные люки различаются по конструкции, типу проходящих под ними коммуникаций (сточная, ливневая, кабельная, трубопроводная канализация) и материалу изготовления.

Область применения канализационных люков обозначается маркировкой. Самые известные — В, ГВ (городской водопровод), ПГ (пожарный гидрант), К (канализация), Т (телефонная сеть) и т. д.

Также часто встречается схематическое обозначение. Молния — электротехническая сеть, телефон — соответственно, сеть телефонная.

Большинство люков имеют отверстие для открывания с помощью крюка. Если такого отверстия нет, то сверху на крышку приваривается ручка, которую после открытия срезают.

Отверстия допускаются в канализационных, водопроводных, ливневых люках. Люки электрических сетей, телефонной связи выпускаются без отверстий.

Из-за частых краж, канализационные люки часто заливаются бетонным раствором или закрываются дополнительно пластиковыми крышками, устанавливаются замки, в основном на телефонных коммуникациях. В последнее время, современные люки выпускаются с петлями наподобие дверных. Их открыть практически невозможно.

Канализации кабельных коммуникаций имеют сразу две крышки — защитная и запорная, которая имеет замок и находится под защитной.

Канализационные системы выполняют все необходимые функции для поддержания комфортной жизни. Но одного контроля и ремонта недостаточно. Открытые люки несут в себе большую опасность. Они становятся причиной аварий и даже смертей. Поэтому при обнаружении открытого люка необходимо установить ограждение, а место обозначить флажками. Если такой возможности нет, то можно ограничиться высокой палкой вставленной в люк.

Самыми опасными считаются ливневые и водопроводные канализации. Они очень глубокие (6 метров) и, как правило, с торчащей арматурой внутри.

Согласно статистике, самый высокий процент травматизма встречается среди детей

Очень важно объяснить ребенку насколько опасны игры возле и на канализационных люках

Если возникает необходимость спуска рабочих в колодец, необходимо соблюсти все меры безопасности. Во-первых, с помощью лампы нужно проверить колодец на наличие газа. Если есть сероводород или метан, то свет от лампы уменьшится. Пары бензина меняют цвет на синий. Угольная кислота свет гасит. Все легкие газы удаляют с помощью проветривания. Удаление тяжелых газов требует использования специального оборудования.

При спуске в колодец, рабочий должен иметь все необходимое снаряжение. Запрещается курить возле открытой канализации и зажигать огонь. Работать разрешается только в маске и не более 10 минут без перерыва.

Популярные разновидности

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

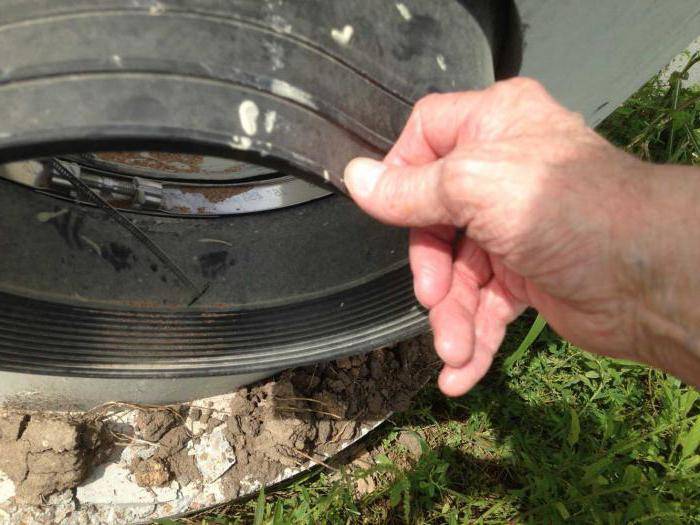

  • В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
  • Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

  • Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
  • Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
  • Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

Фото еще одной модели «под старину»

Полимерные

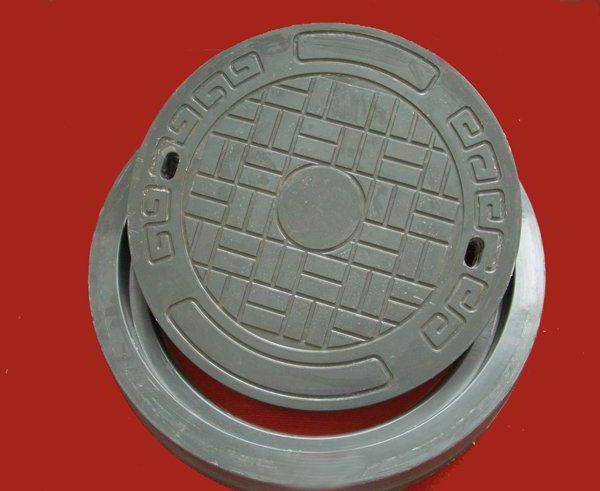

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

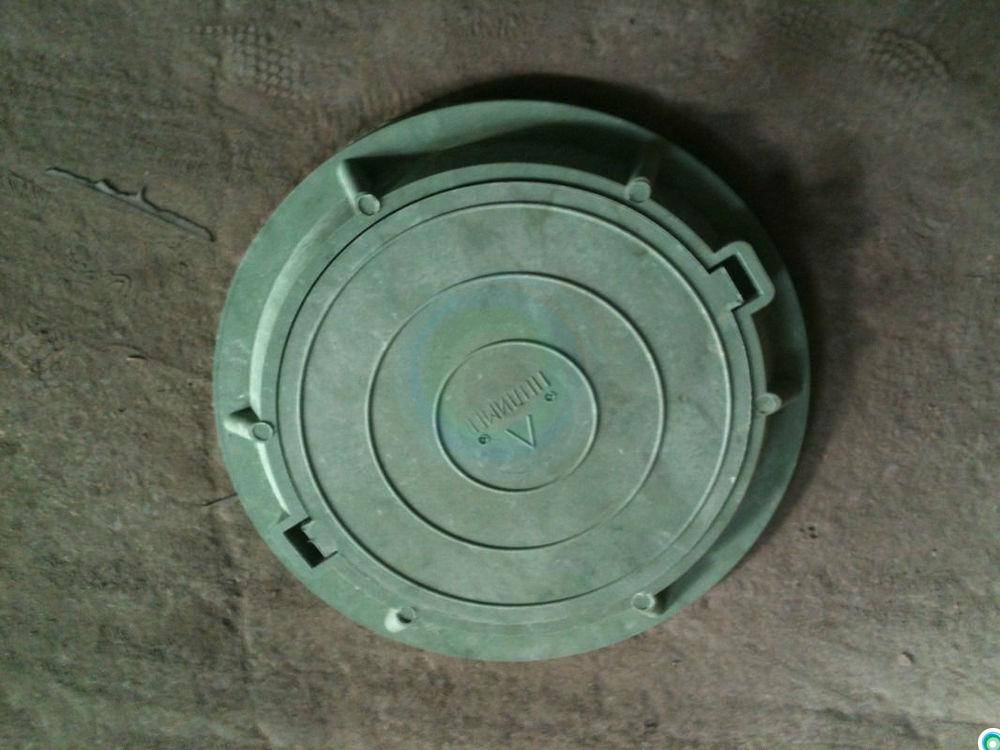

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 3000С и помещают в специальную форму под пресс.
Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм.
В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн.

Детали из полимерцемента

  • Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
  • Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

Временная конструкция из бетона. Зато не украдут!

  • Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
  • Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.

Области применения

Область применения чугунных люков очень обширна. Действительное назначение чугунного люка можно определить по заводской маркировке:

  • К – канализационные системы;
  • В – водоснабжение и водоотвод;
  • Д – ливневые и дренажные магистрали;
  • Г (ПГ) – пожарный гидрант;
  • ТС – система теплоснабжения;
  • ГС – система газоснабжения;
  • ГТС – телефония.

Современные модели люков по праву могут считаться антивандальными – большинство из них снабжается функциональными крепежными петлями, благодаря чему получить доступ к конструкции может только сотрудник коммунальной службы.

]«Объединенные заводы ЖБИ» предлагает вам большой выбор продукции в категории чугунные люки для реализации проектов инженерного строительства любой сложности. Все наши изделия изготавливаются в точном соответствии с ГОСТ 3634-89/3634-99, купить или заказать которые вы можете оптом и в розницу по более чем доступным ценам. Гарантия качества каждого изделия подтверждается сертификацией соответствующего образца.

Как выбрать полимерный люк?

При выборе полимерной крышки на люк нужно обращать внимание на технические характеристики изделия, а именно на следующие параметры:

  • вес изделия;
  • номинальная нагрузка;
  • тип изделия.

Класс нагрузки является очень важной характеристикой, так как от этого показателя будет зависеть то обстоятельство, в каком месте можно будет установить крышку. Понятно, что для установки на газоне на частном участке или в пешеходной зоне, нужны изделия с меньшим классом нагрузки

А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным. Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л».

Такая крышка способна выдержать нагрузку весом в 1,5 тонны. Если же колодец монтируется в зоне проезда, то нужно выбирать средний или тяжелый класс номинальной нагрузки, способные выдержать вес 15 и 25 тонн соответственно.

Особенности установки

Монтаж полимерной канализационной крышки идентичен перечню
работ, которые выполняются при установке изделия из чугуна. Главное отличие
скрывается в том, сколько
весит крышка канализационного люка. Естественно, металл значительно
тяжелее пластика. А, значит, для установки полимерной конструкции не придется
привлекать помощников.

Когда необходимый вариант люка подобран можно приступать к работе:

В первую очередь, выполняется установка кольца на крышку канализационной шахты. Эта деталь очень часто именуется обечайкой

Здесь важно заранее проконтролировать, чтобы между крышкой шахты и люком было вмонтировано опорное кольцо. Такой элемент позволяет снизить нагрузку непосредственно на плиту в три раза

Вместо заводской детали можно воспользоваться установкой кирпичной кладки. Однако кирпич с течением времени рассыпается, и крышка может провалиться. Здесь важно помнить о том, сколько весит канализационный люк, чтобы правильно подобрать способ обустройства опоры.
Чтобы добиться идеальной установки кольца, служащего для распределения нагрузки, стоит прибегнуть к помощи строительного уровня. Категорически запрещается монтировать конструкцию под углом, потому что такие действия приведут к проседанию и деформации.
Далее кольцо заливается бетонным раствором по всему периметру внешней стороны.
Для последнего этапа работ необходимо дождаться полного застывания бетонной смеси.
Проводится монтаж установки непосредственно в кольцо. При этом достаточно важно обработать рабочую поверхность при помощи солидола или литола. Эти вещества способны обеспечить стопроцентное открытие колодца даже при отрицательной температуре за окном.

Материал

В качестве сырья для изготовления этого материала годятся различного вида полимерные отходы – сломанные бытовые изделия, упаковка, пластиковая тара. То есть, сырьё, содержащее лёгкие и тяжёлые полимеры, доля которых имеет соотношение от 50/50 до 40/60. Это сырьё имеется в преизбытке и, поскольку велик рынок одноразовых изделий, оно будет только прибывать.

Вторым компонентом композита является песок с фракцией до 3 мм. Особые требования к песку – отсутствие пылеватых частиц, глинистых примесей. Песчаное сырьё допускается только с низким уровнем влажности – песок (просушенный) и просеянный. Тут не играет роли место происхождения песка и его минеральный состав. Таким образом, источники не скудные, а совсем наоборот.

Технология изготовления включает измельчение, смешивание в термосмесительном агрегате, на выходе которого имеется масса, по консистенции подобная тесту для пельменей. Температура массы 170-190⁰С, а каждая песчинка облачена полимерами. Чем больше доля песка, тем более жёстким получается изделие. Изделия формуются в специальных формах в горячем состоянии под давлением.

Материалу можно придать любой цвет, добавив в массу красители. Поскольку они перемешаны и находятся по всему объему сырьевой массы, а не поверхностно, то изделия сохраняют свой цвет, не боясь истирания поверхности.

Материал не гниёт, не боится бактерий. Стоек к агрессивным веществам, не пропускает воду (обладает водоотталкивающим действием), долговечен, работает при больших перепадах температур, обладает малым весом. Благодаря таким качествам новый полимерпесчаный материал используют для различных строительных изделий.

Недостатки: поскольку нет четкого контроля над изготовителями такой продукции, качество изделий предсказать невозможно. Приходится верить производителю на слово. А ведь не все добросовестно относятся к своей работе.

Размеры канализационных люков

Для круглых изделий важен внешний и внутренний размер монтажного обода. Они должны соответствовать отверстию горловины и диаметру крышки.

Таблица размеров в зависимости от класса нагрузки

НазваниеКласс по ГОСТуНоминальная нагрузка, тВес, кгРазмеры (диаметр/высота), ммМесто установки
садовый малогабаритный легкийA151,511 – 25540×80; 750×80;

730×60

садово-парковые зоны, тротуары, частные владения
легкийA155,052750×90парки, стоянки транспорта, тротуары
среднийB12512,557750×100улицы с небольшой нагрузкой
тяжелыйC2502560800×110дороги с интенсивным движением
тяжелый магистральныйD40040140810×120автомагистрали
сверхтяжелыйE60060155810×150промышленные, транспортные предприятия
сверхтяжелыйF90090174785×160воздушные и морские порты

Таблица размеров люка в зависимости от веса

НазваниеПредельный вес, тГабариты корпуса, ммРазмеры крышки, мм
легкий1720×60600×25
легкий2750×90690×55
квадратный люк2640×640600×600
легкий5750×90690×55
средний5750×100690×50
тяжелый25800×110700×70

Габариты установлены ГОСТом. Чугунные люки выпускаются диаметром от 380 мм до 810 мм, пластиковые – 315-1000 мм.

Габариты прямоугольных люков также устанавливает ГОСТ. Размеры стороны – от 300 мм до 800 мм. Увеличение идет с шагом 50 мм.

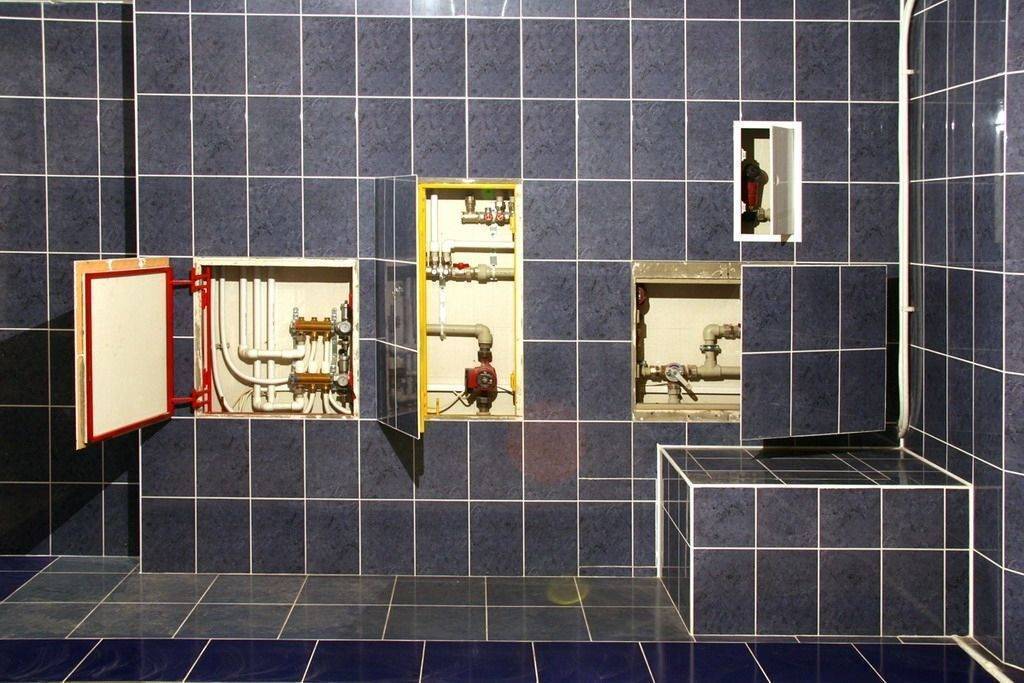

Достоинства и недостатки сантехнических лючков

Любопытно, но ревизионные пластиковые люки практически не имеют недостатков. На это прямо указывают отзывы покупателей в интернете. Однако полностью идеальных материалов не бывает: везде имеются свои слабые стороны.

К неоспоримым преимуществам можно отнести такие характеристики:

  • Стоимость – один из основных факторов выбора продукции.
  • Долговечность – пластик сохраняет свою структуру практически в любой среде.
  • Удобство – люк можно установить в любом месте.
  • Разнообразие – можно выбрать тип открывания и направление смещения дверцы.
  • Простота – пластиковые люки можно установить своими силами.

Недостатки:

  • Пластик чувствителен к механическим повреждениям.
  • У большинства моделей отсутствует возможность регулировки петель.
  • Нет уплотнительных резинок.

Кроме того, нестандартные или большие люки изготавливаются исключительно на заказ. Это увеличивает стоимость изделия, ждать такой лик придётся около 7 дней.

Материал и размеры

Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Стандартные размеры

Большинство производителей придерживается стандартных размеров ревизионных люков. Поэтому делая ремонт, имеет смысл вначале приобрести люк, а затем вырезать ревизионное отверстие в коробе. Если выполнить эти действия в обратной последовательности, могут возникнуть сложности с выбором подходящей модели.

Итак, для пластиковых ревизионных люков характерны такие типоразмеры:

  • 100*100.
  • 150*150.
  • 150*200.
  • 200*200.
  • 200*250.
  • 200*300.
  • 250*300.
  • 250*400.
  • 300*300.
  • 400*500.
  • 400*600.

Значения приведены в миллиметрах. Нужно уточнить, что такие параметры актуальны для однодверных моделей. Двухдверные аналоги начинаются от 800*800 мм.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Полезные советы

Обустройство санузла – это довольно сложная и кропотливая работа. Поэтому устанавливать сантехнические люки для ванной и туалета нужно правильно, чтобы потом не переделывать дверцу, портя облицовку помещения

Советуем обратить внимание на следующие нюансы:

  • При выборе изделия учтите, что люки бывают горизонтальной и вертикальной ориентации. Поэтому перед покупкой необходимо произвести соответствующие замеры.
  • При монтаже обязательно используйте уровень.
  • Учитывая, что размеры люков для ванной и туалета различаются, небольшие конструкции можно устанавливать целиком, габаритные обычно разбирают на составляющие детали.
  • При финишной отделке керамической плиткой облицовку делают непосредственно под дверцей, оставляя нижний ряд напоследок. Эта хитрость поможет избежать перекосов и подогнать все элементы декора по размеру.

Эти нехитрые советы помогут сделать люк в ванной комнате или туалете менее заметным, не портя общий интерьер санузла.

Краткое описание

Технология изготовления полимерных люков основана на методе литья и горячего прессования всех компонентов материала (песка, термопластичных полимеров и красителей). Такой способ производства позволяет получать изделие, которое обладает высочайшими эксплуатационными характеристиками и имеет презентабельный внешний вид.

Подобная продукция используется службами городских водоканалов, теплосетями и автодорожными предприятиями. В масштабном и частном строительстве для обустройства канализаций также применяется люк песчано-полимерный. ГОСТ 3634-99 и санитарно-экологические нормы, по которым изготавливается изделие, устанавливают четкие размеры и основные качества готовой продукции. По этой причине у покупателя не возникает трудностей с заменой крышек, а сам товар полностью безопасен для окружающей среды.

Особенности конструкций и эксплуатации люков

Люки как элементы опорно-укрывного типа отличаются продуманной конструкцией, которая не оказывает механических разрушающих конструкций на железобетонное основание колодца, способствуя продлению срока его службы. Конструкция люка подразумевает возможность его снятия посредством крюка одним человеком, за исключением тяжелых и сверхтяжелых изелий, масса которых может достигать 155 кг. Поверхность элементов с точки зрения безопасности должна иметь рельефный вид, в то время как высота выступающих элементов может варьироваться от 3 до 8 мм. Также выпуклый рельеф может занимать согласно государственных стандартов от 10% до 70% всей площади крышки, препятствуя скольжению человека или автотранспорта при перемещении.

По конструктивным особенностям и форме чугунные люки разделяются на следующие классы согласно EN124:

  • Средний люк В125 с массой изделий, равной 72 кг, с нагрузкой до 12,5 т;
  • Люк легкий А15 (ЛМ) малогабаритной конструкции, с номинально нагрузкой до 1,5 т;
  • Люк легкий А15 (Л) обычный, с номинальной нагрузкой до 1,5 т;
  • Люк тяжелый С и Т 250 с шарнирной конструкцией, масса которых составляет 120 кг, максимальная рабочая нагрузка на который составляет 25т;
  • Магистральный тяжелый люк D 400 с массой 140 кг;
  • Вставка ремонтная Р;
  • Большой решетчатый дождеприемник ДБ 1 и 2, номинальной нагрузки 12,5т;
  • Малый решетчатый дождеприемник А15 (Д);
  • Магистральный дождеприемник ДМ1;
  • Сверхтяжелый дождеприемник ДМ2.

Различают чугунные люки различной формы, в виде полноценных окружностей, круглых элементов со скошенными краями, а также квадратных изделий. Помимо этого некоторые модели оснащены возможностью замка, либо имеют функцию запирающего устройства. Замки люков имеют три варианта конструкций:

  • Замок с секретом;
  • Болт с секретом;
  • Распорная конструкция механизма.

Способы установки

Люки для ванной и туалета классифицируют по напольному, потолочному и настенному способу установки. От этого зависят основные требования к изделиям. Например, потолочные люки обычно изготавливают из лёгкого пластика или алюминиевого сплава, чтобы предотвратить произвольное открывание под собственным весом. Такие модели практически не используются в жилых помещениях, ими оборудуются санузлы коммерческих зданий и промышленных предприятий.

Для напольных конструкций обязательным является прочность рамы и внешней дверцы. Для их изготовления обычно используют сталь, способную выдержать высокую нагрузку. Модели оптимально подходят для загородных домов и коттеджей, открывая доступ к подвальным помещениям с установленными коммуникациями.

В многоквартирных домах часто устанавливаются настенные люки, выполненные из алюминия, металла или пластика. Такие модели удобны в установке и практичны в использовании

Обратите внимание, что такие люки могут полностью сливаться с отделкой ванны или туалета, или наоборот подчёркивать своё присутствие. В первом случае, дверца отделывается материалом, аналогичным общему дизайну интерьера, во втором – упор делается на контраст

Например, если ванная комната отделана белой плиткой, люк делают чёрным.

Основные положительные характеристики

Люки канализационные полимерные квадратные и круглые имеют весомые плюсы, если проводить сравнение с аналогами, выполненными из других материалов, например, древесины, стали или чугуна. К положительным особенностям можно отнести продолжительный срок эксплуатации, который длится более 50 лет. Помимо прочего, изделия достаточно устойчивы к коррозии и разрушению, которое могло бы возникнуть при воздействии какой бы то ни было агрессивной среды. Устанавливать изделия довольно просто, так как они обладают незначительным весом, масса одной единицы продукции может варьироваться в пределах от 10 до 35 килограмм. Данный факт способствует упрощению процесса транспортировки. Длительность срока жизнедеятельности обусловлена еще и высокой устойчивостью к солнечному излучению. В продаже можно встретить большой ассортимент моделей, которые обладают различными декоративными особенностями, а также оттенками. Конструкции отлично претерпевают высокую температуру, эксплуатировать их можно при широком диапазоне температур от -10 до +50 градусов. Благодаря тому, что в составе отсутствуют токсические вещества, описываемые изделия можно назвать экологически безопасными. Люк канализационный полимерный, технические характеристики которого представлены в статье, может использоваться взамен чугунных изделий, что говорит о взаимозаменяемости. Потребители отмечают высокий уровень защиты, это указывает на то, что изделия снабжены специальными замками, которые исключают возможность кражи.
