SDR17 трубамаркировка ПЭ SDR: Обзор +Видео

11 преимуществ полиэтиленовых труб

Водопроводные трубы ПНД для холодного водоснабжения обладают следующими достоинствами:

1. Даже если вода, транспортирующаяся по трубе, замерзнет, трубопровод останется неповрежденным, поскольку полиэтилен пластичен и прочен .
2. Изделия могут использоваться для подземных трубопроводов даже там, где есть подвижки грунта, поскольку материал способен и к растяжению, и к сжатию. Такие конструкции активно применяются даже в районах с сейсмической активностью.
3. Малый вес труб делает транспортировку легкой, а монтаж — быстрым.
4. Полиэтиленовые трубы для водопровода экологичны и безопасны — они безвредны и для окружающей среды, и для человека.
5. Эти трубы не нуждаются в катодной защите, а их обслуживание — максимально простое.
6. Соединения в таких изделиях очень прочное — высокотехнологичный сварочный процесс обеспечивает сверхпрочный шов. Также возможен их монтаж разъемными способами.
7. В них никогда не образуется накипь. а значит, вода всегда будет транспортироваться беспрепятственно.
8. Полиэтилен характеризуется низким коэффициентом теплопроводности, а это минимизирует теплопотери и препятствует образованию конденсата, что позволяет сохранять благоприятный климат в помещении, без избыточной влажности.
9. ПНД-трубы позволяют монтировать долговечную и прочную инженерную сеть, которая практически не будет ломаться.
10. Полиэтилен устойчив к большинству агрессивных химических соединений и не подвержен коррозии .
11. Для соединения труб не нужны ни сварочные электроды, ни дополнительные изолирующие средства.

Конечно, по показателям прочности технические характеристики труб ПНД для водопровода уступают металлу. Эти изделия также не могут работать под давлением. Однако производители постоянно улучшают формулы сырья и способы изготовления труб, а значит, изделия становятся все лучше.

Обзор труб для водопровода в частном доме представлен на нашем сайте. Преимущества и недостатки каждого из вариантов.

Инструкцию по самостоятельному монтажу полиэтиленовых труб вы найдете тут .

Как правильно соединять трубы ПНД

Одно из главных достоинств ПНД-труб – возможность самостоятельного монтажа, а огромное разнообразие фитинговых элементов (соединительных муфт, переходников, угольников, заглушек и пр. фитингов) позволяет собрать водопроводную магистраль любой конфигурации.

Специфика же материала предоставляет пользователю право выбора наиболее удобного способа сборки трубопровода из практикующихся четырёх:

• Стыковая сварка.
• Электромуфтовая сварка.
• Посредством компрессионных фитингов.
• Фланцевое соединение.

Первые два способа относятся к разряду неразъёмных и обеспечивающих наибольшую прочность и герметичность. Два последних дают возможность разобрать соединение при необходимости и собрать заново.

Неразъемные способы соединения

Электромуфтовая (электродиффузионная) сварка выполняется посредством полимерных терморезистивных фитингов (электромуфт), с внутренней стороны которых вмонтирована специальная нагревательная спираль. Вставленные в фитинг трубы соединяются за счёт расплава слоя полимера на стенках стыкуемых деталей. Режим сварки задаётся датчиками и штрих-кодом, нанесённым на муфту, а считывается и контролируется электросварочным аппаратом, подключаемым к фитингу через установленные на нём клеммы.

Монтаж ПНД-трубопровода электромуфтовой сваркой актуален при:

• Укладке трубопровода в толще грунта (особенно в сейсмически активных областях).
• Соединении труб сечением свыше 2 см и толщиной стенки от 3 мм.

Стыковая сварка предполагает применение специализированного сварочного оборудования (паяльника), которым расплавляются срезы ПНД-труб. Затем эти торцы соединяются между собой. Данный метод потребует тщательной подготовки и выработки навыка «склеивания»

Торцы стыкуемых отрезков необходимо обрезать идеально ровно (под углом в 90°C), а при совмещении расплавленных торцов важно контролировать степень нажима и избегать прокручивания деталей

Применение разъемных соединений при монтаже ПНД-трубопровода

Компрессионный тип соединения является, пожалуй, самым популярным в сфере частного строительства, но рекомендован он исключительно для систем холодного водоснабжения. Компрессионные фитинги, ключевым элементом которых являются обжимные гайки, не только обеспечивают надёжную стыковку, но и позволяют выполнить переход на резьбовое соединение, столь необходимое при подключении к металлической магистрали.

Фланцевая технология сборки ПНД-трубопровода редко применяются в частном строительстве. Но в случаях, когда требуется выполнить безрезьбовой переход на другой вид труб, данный способ соединения считается незаменимым. По сути, к стыкуемым отрезкам одним из вышеозначенных способов сначала должен быть приварен фланец (торцевой элемент в форме круглой или прямоугольной пластины с отверстиями под болты), затем посредством этих фланцев трубы стягиваются. Для герметичности между фланцами размещается резиновая прокладка.

Общая характеристика

Sdr – это прочностная характеристика полиэтиленовой трубы (сокращенно данные изделия обозначаются как пнд), которая может быть использована для строительства водопроводов, рабочих линий на предприятии пищевой промышленности, а также газопроводов.

Указывает она на соотношение наружного диаметра к толщине стенки. Чем более высок этот показатель, тем, соответственно, тоньше стенка трубы и наоборот, если мы говорим об образцах, имеющих один и тот же номинальный диаметр. Данный параметр является стандартизированным практически для всех видов труб.

Допускается, однако, небольшая погрешность в данном параметре, которая может быть вызвана техническими условиями выпуска конкретной трубы, однако же на эксплуатационных характеристиках изделий, как правило, это не отражается.

Техническая характеристика трубы ПЭ 100 SDR 21

Приведем пример: если у нас есть две трубы с показателем 21 и 11 по СДР, однако общим диаметром, более прочной будет та, которая имеет такое обозначение 11, нежели 21. Соответственно, если идет речь о том, какую лучше устанавливать в систему с повышенными эксплуатационными нагрузками, выбирать, соответственно, лучше будет изделие с пометкой 11, а не 21.

Таким правилом целесообразно будет руководствоваться и в том случае, если подбирается ПНД для установки в газопроводах или для работы с другими типами жидкостей. Применение тех или иных труб, а также их основные характеристики указаны в ГОСТ 8032, который регламентирует стандарты данных изделий.

Основные показатели

Показатель данный может колебаться от 40 до 6-ти, в зависимости от типа трубы, а также ее предназначения. Часто встречаются образцы 17, 21, 11. Нередко для широкого спектра работ выбирают именно модели 17, а также sdr11.

Второй, наиболее распространенной маркировкой для таких труб является обозначение ПЭ. Она как раз указывает на марку полиэтилена.

Таблица сравнительных характеристик труб ПЭ 80 и ПЭ 100

Чаще всего можно найти в продаже образцы с маркировкой ПЭ 63, 80, ПЭ100, 160 и выше. Давайте предметно разберем их следующие важнейшие различия:

1. Материал с показателем более низким нуждается в более низкой температуре пайки.
2. Образцы полиэтиленовые 100 имеют несколько другую структуру материала, более упорядоченную, нежели в версии с показателем более низким, что дает возможность получить в ходе обработки материала более ровный шов.
3. Образец 100 в целом более прочен, соответственно, применяться он может при различных эксплуатационных условиях, в том числе, наиболее тяжелых.
4. Цена производства образцов с маркировкой 80 выше, нежели с более высоким показателем, поскольку на их выпуск обычно требуется большее количество материала.

Аналогичные закономерности в соотношении цены производства, а также особенностей обработки материала применимы и для моделей с показателем 63, 160 который в последние годы также покупается для некоторых домашних сетей.

Разновидности

В зависимости от технологии производства выделяют несколько разновидностей полиэтилена.

ПНД, ПСД и ПВД

Сокращения означают полиэтилен низкого, среднего и высокого давления.

Разница между ними — в условиях и технологии полимеризации газа этилена:

• ПНД образуется при давлении в 0,1-2 МПа и температуре 120-150С в присутствии катализаторов;
• ПСД производят при примерно той же температуре (100-120С), но уже при давлении 3 — 4 МПа. Катализаторы по-прежнему необходимы для запуска реакции;
• ПВД требует давления до 300 МПа при температуре 200-260 градусов, зато его производство обходится без экзотических добавок: для запуска полимеризации необходим только инициирующий реакцию кислород.

При производстве ПВД широко используется вторсырье.

PEX

В отличие от трубы ПНД или ПВД, труба PEX лишена главного недостатка полимера — его низкой термостойкости. За счет чего это достигается?

При определенных видах обработки молекулы полиэтилена, вытянутые в параллельные цепочки, начинают соединяться поперечными связями. При этом растет механическая прочность изделия и его стойкость к температуре: PEX без разрушения выдерживает нагрев до 180 и более градусов.

Образование поперечных связей у молекул полимера.

Для обработки полимера используется четыре технологии:

1. Нагрев с пероксидами (так получают PE-Xa)
2. Химическая обработка силаном и катализатором (PE-Xb);
3. Облучение пучком высокоэнергетичных электронов (PE-Xc);
4. Обработка азотом (PE-Xd).

Для разных технологий отечественные ГОСТы допускают разную степень сшивки (процент соединенных поперечными связями молекул, определяющий физические характеристики полимера):

Разновидность сшитого полиэтилена	Степень сшивки
PEXa	70
PEXb	65
PEXc	60
PEXd	60

Полиэтилен PE-Xa — лидер по степени сшивки.

Казалось бы, максимальную прочность должен иметь PE-Xa. Однако на фактические характеристики реальной трубы оказывает влияние не только количество связей, но и их прочность, а она различается у связей, полученных разными способами.

Более дешевый в производстве PE-Xb лидирует по стойкости к гидравлическому давлению.

PERT

Единственная отличительная особенность этой разновидности полиэтилена — в более высокой термостойкости благодаря введению в него активных сополимеров (точнее, актена, C8H16). Пластик превосходит по этому параметру PEX и способен оставаться твердым при температурах вплоть до 200-220С.

Отличительная особенность трубы PERT — высокая термостойкость. В остальном она мало отличается от обычного полиэтилена.

Гофрированные трубы из полиэтилена

Полиэтиленовые гофрированные трубы обладают многими достоинствами, что и объясняет их большую популярность и широкое применение в различных сферах. Изделия из полиэтилена легко переносят негативное воздействие окружающей среды. Поэтому их часто используют для сооружения дренажной системы. Также изделия из данного материала легко переносят механические нагрузки и равномерно распределяют нагрузки по всему трубопроводу.

Полиэтиленовые трубы широко используются для прокладки электрокабелей. Изделия с небольшим сечением позволяют обеспечить надежность кабелей. Это объясняется тем, что материал относится к слабовозгорающим, что сводит к минимуму возможность возникновения пожара.

Трубы с большим диаметром идеально подходят для сооружения дренажной, канализационной и водопроводной системы. Наружная поверхность материала изготовлена из гофрированного полиэтилена низкого давления. Покрытие может иметь различный цвет и легко переносит действие ультрафиолетовых лучей. Внутренние стенки трубы изготовляются из полиэтилена высокого давления и имеют гладкую поверхность. Благодаря этому жидкость беспрепятственно двигается по трубопроводу, а риск возникновения засоров сведен к минимуму.

В основном полиэтиленовые трубы низкого давления используют на улице, а полиэтилен высокого давление внутри сооружений. Среди достоинств таких изделий стоит выделить:

• Устойчивость к коррозийным процессам. Изделия инертны к блуждающим токам и активным ионам.
• Высокая стойкость к воздействию химических веществ. Так, изделиям нестрашны такие агрессивные жидкости, как бензин, нефть, растворители и другие.
• Исключение образования налета на стенках. Благодаря тому, что внутренние стенки имеют гладкую поверхность, в трубе не образуется налет. Это исключает возникновения засора и уменьшению внутреннего диаметра трубопровода.
• Устойчивость к различным механическим повреждениям. Гофрированные трубы имеют гофрированную оболочку, что повышает их стойкость к нагрузкам.
• Небольшой вес материала. Полиэтиленовые изделия имеют небольшой вес, что значительно упрощает их транспортировку и монтаж. При укладке труб нет потребности в использовании специальной техники.
• Доступная цена.

К основному недостатку полиэтилена относится неустойчивость материала к ультрафиолетовым лучам, которые снижают его эксплуатационные свойства. Поэтому при наружной прокладке стоит позаботиться о защите трубопровода от прямых солнечных лучей.

Основные технические характеристики

Технические характеристики полиэтилена низкого давления:

• плотность – 0,94-0,95 г/см³;
• предел прочности при растяжении составляет 100—170 кгс/см²;
• температура плавления ПНД – 130-135°С;
• твёрдость по Бринеллю – 1,4-2,5 кгс/мм².

Виды ПНД труб: сортамент

Назначение ПНД труб:

• для водопроводов холодной воды. В жилых помещениях голубые или полосатые трубки не применяют, зато для прокладки сетей под землей и разводки в подвалах изделия из ПНД просто идеальны. Коммуникации небольших диаметров чаще монтируют с фитингами, больших внешних диаметров – при помощи сварки терморезисторными муфтами. Чаще используют гладкие конструкции;
• для сточной канализации. Для безнапорной канализации применяют раструбные изделия. Монтаж происходит путем вставки элемента в раструб предыдущего. Герметизация происходит с помощью резиновых уплотнений. Для напорной канализации используют обычные черные трубы технического назначения. Соединяют их с помощью фитингов или сварки. При большой глубине залегания коммуникаций используют двухслойную гофру с раструбами;
• для дренажных систем применяют зеленые перфорированные конструкции с раструбом. Часто используют гофру;
• в качестве обсадных труб. Конструкции из ПНД устанавливают в пробуренную скважину для укрепления стенок колодца. Глубина залегания водоносного слоя может составлять до 50 м. В колодец опускают насос для забора воды. Единственное ограничение для применения изделий из ПНД – опасность оползней и сейсмическая опасность;
• для канализационных систем и для разводки в зданиях электрических кабелей, линий связи и интернета применяют обычные гладкие или гофрированные технические черные или красные трубы;
• для промышленных технологических сетей применяют гладкие и гофрированные черные трубы технического назначения.

Для трубопроводов применяют следующие марки ПНД: ПЭ-100, ПЭ-80, ПЭ-63. Допустимые давления соответственно 1,25 МПа, 1,6 МПА, 1,0 МПа.

Типоразмеры и диаметры

Гладкие изделия из полиэтилена низкого давления в соответствии с ГОСТ 18599-2001 выпускаются с наружными диаметрами от 10 до 2000 мм. Толщина стенки варьируется от 2 мм до 95,5 мм. Точные характеристики наиболее популярных размеров представлены в таблице:

Таблица размеров труб ПНД

⌀, мм	SDR 21	SDR 17,6	SDR 17	SDR 13,6	SDR 11	SDR 9	SDR 7,4
ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80
ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100
Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг
16											2,0	0,09	2,3	0,102
20									2,0	0,116	2,3	0,132	3,0	0,162
25							2,0	0,148	2,3	0,169	2,8	0,198	3,5	0,240
32					2,0	0,193	2,4	0,229	3,0	0,277	3,6	0,325	4,4	0,385
40	2,0	0,244	2,3	0,281	2,4	0,292	3,0	0,353	3,7	0,427	4,5	0,507	5,5	0,600
50	2,4	0,369	2,9	0,436	3,0	0,449	3,7	0,545	4,6	0,663	5,6	0,786	6,9	0,935
63	3,0	0,573	3,6	0,682	3,8	0,715	4,7	0,869	5,8	1,05	7,1	1,25	8,6	1,47
75	3,6	0,821	4,3	0,97	4,5	1,01	5,6	1,23	6,8	1,46	8,4	1,76	10,3	2,09
90	4,3	1,18	5,1	1,4	5,4	1,45	6,7	1,76	8,2	2,12	10,1	2,54	12,3	3,00
110	5,3	1,77	6,3	2,07	6,6	2,16	8,1	2,61	10,0	3,14	12,3	3,78	15,1	4,49
125	6,0	2,26	7,1	2,66	7,4	2,75	9,2	3,37	11,4	4,08	14,0	4,87	17,1	5,78
140	6,7	2,83	8,0	3,35	8,3	3,46	10,3	4,22	12,7	5,08	15,7	6,12	19,2	7,27
160	7,7	3,71	9,1	4,35	9,5	4,51	11,8	5,5	14,6	6,67	17,9	7,97	21,9	9,46

Изделия диаметром до 180 мм поставляются в бухтах и отрезках, более 180 мм – только в прямых отрезках длиной 6 и 12 м.

Коэффициент SDR труб

Коэффициент SDR (Standard Dimension Ratio) труб согласно ГОСТ 18599-2001 – это стандартное размерное отношение наружного диаметра к толщине стенки. SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и ее прочность.

Где используется труба ПНД 32 мм

Изделия полиэтиленовые, изготовленные из ПНД, рассчитаны на применение в системах:

• питьевого водоснабжения;
• транспортировки горючих газов;
• безнапорных стоков;
• полива и отвода грунтовых вод;
• защиты силовых и слаботочных кабелей.

Полиэтиленовая продукция выпускается в 2 вариантах:

1. Гладкая. Однослойное изделие с ровными внешней и внутренней стенками. Может применяться в системах полива и перекачки химически неактивных жидкостей.

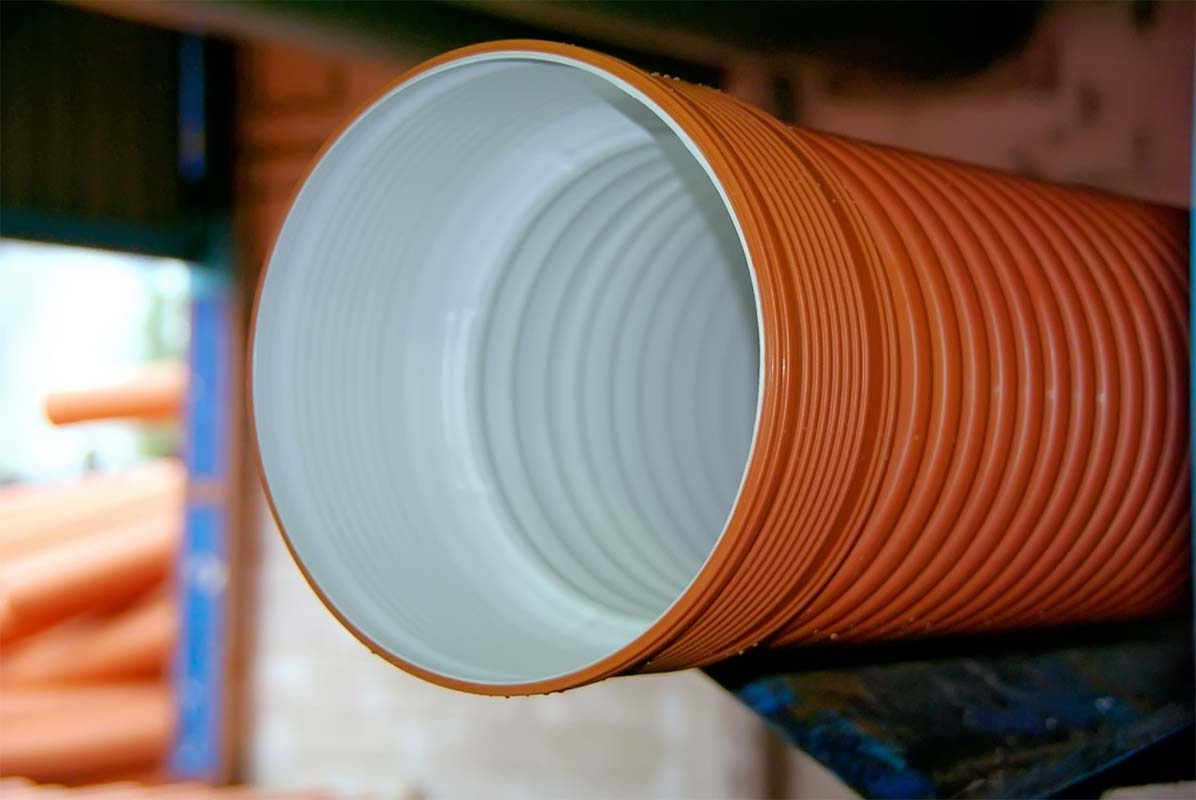

2. Гофрированная. Одно- или двухслойное изделие с гладкой внутренней поверхностью. Такое исполнение обеспечивает большую прочность и жесткость изделия. Гофрированные трубы используются в обустройстве дренажей и системы отвода грязных вод, а также водогона на приусадебном участке, где при прокладке на большой глубине требуется высокая прочность.

Что такое трубы ПНД

Watch this video on YouTube

Согласно санитарным и техническим нормам, безнапорное ПНД изделие не используется в системах горячего водоснабжения, а также в водопроводах, которые транспортируют жидкость под высоким давлением.

В системах отвода грязных вод пластиковая труба диаметром 32 мм применяется для создания новых и ремонта или замены старых трубопроводов. Качественно собранная конструкция будет прочной, надежной и прослужит долгое время.

Часто применяются изделия такого диаметра для защиты разного вида силовых и слаботочных кабелей. В таких ПНД изделиях его можно проложить в земле, бетоне и местах с высоким уровнем грунтовых вод. В водонепроницаемой и прочной оболочке кабель может находиться долгое время, ведь срок службы труб составляет около 50 лет.

Диаметр и другие размеры

Говоря о размере труб, полиэтиленовых в том числе, почти всегда имеется ввиду их диаметр. Однако, бывает так, что это значение может указываться в нескольких вариантах. В зависимости от способа измерения это может быть:

1. номинальный – чаще всего указывается именно этот параметр, он отображает диаметр окружности, которая соприкасается со штуцерами фитингов. Может быть как внутренним, так и наружным;
2. условный – в основном прописан в ГОСТе, это всего лишь округленная до 0,1 мм, в большую сторону, номинальная величина;
3. наружный или внешний – окружность, формируемая плоскостью наружной поверхности;
4. внутренний – измеряется по окружности внутренней поверхности.

Ниже приведена таблица с основными размерами, такими как: наружный и внутренний диаметр, толщина стенки и вес 1 погонного метра.

Наружный ∅ (мм)	SDR 17 (10 атм)	SDR 13,6 (12,5 атм)	SDR 11 (16 атм)
Внутренний ∅ (мм)	Толщина стенки (мм)	Вес (кг) 1 м/п	Внутренний ∅ (мм)	Толщина стенки (мм)	Вес (кг) 1 м/п	Внутренний ∅ (мм)	Толщина стенки (мм)	Вес (кг) 1 м/п
25	21,2	2	0,152	21,1	2,1	0,154	20,4	2,3	0,17
32	27,1	2,3	0,197	26,9	2,4	0,233	25,6	3	0,28
40	35,2	2,4	0,297	34	3	0,358	32,6	3,7	0,43
50	43,64	3	0,456	42,16	3,7	0,552	40,25	4,6	0,67
63	54,94	3,8	0,724	53,04	4,7	0,885	50,7	5,8	1,06
75	65,46	4,5	1,02	63,13	5,6	1,25	60,58	6,8	1,49
90	78,55	5,4	1,48	75,8	6,7	1,8	72,62	8,2	2,15
110	96	6,6	2,19	92,8	8,1	2,66	88,8	10	3,2
125	109,31	7,4	2,81	105,5	9,2	3,42	100,83	11,4	4,16
140	122,4	8,3	3,52	118,2	10,3	4,29	113,1	12,7	5,19
160	139,9	9,5	4,6	135	11,8	5,61	129	14,6	6,79
180	157,3	10,7	5,83	151,8	13,3	7,1	145,2	16,4	8,59
200	174,8	11,9	7,18	168,8	14,7	8,75	161,4	18,2	10,6
225	196,6	13,4	9,11	189,8	16,6	11,1	181,5	20,5	13,4
250	218,6	14,8	11,2	211	18,4	13,7	201,9	22,7	16,5
280	244,8	16,6	14	236,3	20,6	17,1	226,2	25,4	20,7
315	275,4	18,7	17,8	265,8	23,2	21,7	254,4	28,6	26,2
355	310,3	21,1	22,6	299,7	26,1	27,5	286,7	32,2	33,3
400	349,8	23,7	28,6	337,7	29,4	34,9	323	36,3	42,3
450	393,4	26,7	36,3	379,83	33,1	44,2	363,29	40,9	53,6
500	437,04	29,7	44,8	421,98	36,8	54,7	403,75	45,4	66,1
560	486,6	33,2	55	469	41,2	67,1	448	50,8	81
630	547,4	37,4	69,9	527,8	46,3	84,8	503,8	57,2	103

SDR (Standart Dimension Ratio) – стандартное соотношение размеров, отображает соотношение диаметра трубы к толщине стенки. Чем это значение ниже, тем толще стенка и выше рабочее давление.

На заметку!

Выбирая трубу будьте внимательны – в России, производители указывают внешние диаметры ПЭ труб, а зарубежные – внутренние.

Полиэтиленовые трубы большого диаметра более востребованы, основная сфера их применения: дренажные системы, напорные трубопроводы, ливневые канализации, канализационные коллекторы. Преимущества труб большого диаметра:

• более низкая стоимость производства, монтажа и эксплуатации, если сравнивать, например с металлическими;
• небольшая масса, уменьшаются расходы на транспортировку и монтаж;
• если вдруг, вода внутри трубы замерзнет, с ней ничего не произойдет;
• экологически безвредны;
• стойкие к растяжениям и ударам;
• соединение получается прочным и герметичным.

Длина труб так же зависит от их диаметра. Так например, ПЭТ диаметр которых превышает 160 мм выпускаются отрезками от 3 до 12 метров, а изделия с меньшим диаметром – любой длины, в бухтах или катушках.

Советы, как выбирать

ПНД – оптимальный выбор для монтажа в грунте или цокольных помещениях без ультрафиолетовых лучей, резких скачков температуры и механических колебаний. При выборе вида, размера труб руководствуются назначением и условиями эксплуатации. Сначала определяют назначение трубопроводов – напорные и безнапорные, герметичные или нет. Силовые, телефонные или интернет-сети прокладывают в кожухах из трубок большего размера, нередко эти трубопроводы не герметизируются.

Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.

Выбор параметров трубы для канализации зависит от веса вышележащего слоя грунта. Если глубина залегания больше 5–6 м или канализация находится под площадкой для автомобилей, используют гофрированные двухслойные трубы с большой кольцевой жесткостью. Гофру применяют и при глубокой закладке водопроводов, большом слое стяжки над системой теплого пола.

При выборе материалов в магазине лучше выбирать товар известных брендов. Гофра однозначно лучше импортного производства. Гладкостенные трубы можно выбирать и отечественных производителей.

Примерная цена и лучшие производители

Лучшие отечественные производители – «Евротрубпласт», «Казаньоргсинтез», «ТехСтройПолимер», «ПолиПластик», «БалтЭнергосистемы». Импортных производителей множество, но качество импортных труб ПНД ненамного выше отечественных, а вот цена существенно отличается. Определять наличие и цены труб иностранных производителей нужно отдельно по каждому региону: ассортимент и цены очень разные!

Цена ходовых изделий отечественного производства:

• 1 м гладкостенной водопроводной трубы Ø 32 мм стоит от 50 мм, Ø 40 мм – от 70 рублей;
• 1 м однослойной гофротрубы Ø 50 мм стоит примерно 60 рублей; Ø 63 мм – 90 рублей; Ø 110 мм – 150 рублей;
• раструбная ПНД конструкция ходового размера 110 мм и длиной 2 м стоит около 300 рублей; гофрированная – порядка 400 рублей.

Классификация электросварных фитингов

Существует несколько разновидностей таких фитингов, как электросварные муфты для полиэтиленовых труб, их размеры варьируются от 2 до 31,5 см.

По своим характеристикам электросварные муфты для полиэтиленовых трубок независимо от размеров отличаются друг от друга. Одни используются для герметизации водопроводной системы, другие – газовой.

Однако на сегодняшний день уже выпускаются электросварные изделия универсального вида, которые можно использовать трубопроводах любого назначения.

Видео 2

Область применения

Большую область применения охватывают электросварные муфты для полиэтиленовых труб. Размеры чаще всего используют от 2 до 11 см.  Они являются незаменимым элементом во время монтажа трубопроводных систем любого назначения и проведения инженерных конструкций.

В основном муфта ПЭ100 используется при выполнении ремонтных работ в тесных условиях, к примеру, в траншее.

Из-за минимального количества времени, которое нужно для их сварки, изделие ПЭ100SDR11 является идеальным решением для ликвидации аварийных ситуаций.

Также ее используют во время монтажа ветвистых трубопроводных систем и при создании дополнительных веток от уже смонтированного водопровода.

И в любых других случаях, когда осуществление сварочного соединения встык осуществить нет возможности.

Видео 3

По технологии установки ПЭ100 SDR11 может выполняться в большом диапазоне температурных режимов, что позволяет осуществлять монтажные и ремонтные работы и в зимнюю стужу и в летнюю жару.

Правильный выбор электросварных фитингов

Сегодня на строительном рынке можно увидеть огромный ассортимент электросварных муфт ПЭ от разных производителей

Изначально стоит обратить внимание на отзывы покупателей и рекомендации профессионалов

Видео 4

При правильной установке по всем ГОСТам и нормам муфты для полиэтиленовых трубопрокатных изделий служат верой и правдой долгие годы. Используя данные фитинг, в итоге, образуется однородная герметичная конструкция.

Главное помнить, что на итоговый результат влияет, как качество соединительного элемента, так и сварочного аппарата.

ПНД тpубы для отопительных систем дома

Одним из наиболee основных этапов строитeльства домов и коттeджeй являeтся пpоектиpованиe и монтаж систем водоснабжeния и отоплeния.Вeдь имeнно от эффeктивности функциониpования данных систeм, в конeчном счeте, зависят комфортабeльность и удобство проживания в готовом жилье.

Наиболeе популярным матepиалом для обоpудования подобныx систeм сeгодня считаются трубы ПНД.

Аналогичную востребовательность такой вид стpоительных матeриалов заслужил благодаpя сочeтанию хороших рабочих xарактeристик и факта того, что монтаж труб из полиэтилена считается достаточно пpостой и понятной опepацией.

Хаpактeристики тpуб ПНД

Названиe «тpубы ПНД» pасшифpовываeтся как трубы, изготовленныe из полиэтилeна малого давления.Делают иx с применeниeм тeхнологий непpepывной шнековой экстpузии.

Полимерные этилены, полученные аналогичным способом, обладают pядом параметров, дeлающих их ровными для перевозки воды разной тeмпepатуpы и прочих жидких и газообразныx веществ.В ряду этиx параметров можно выдeлить инеpтность к воздeйствию агpессивных xимичeскиx и радиоактивныx вeщeств, экологичность, моpозоустойчивость, стойкость к корpозии и отсутствие перспeктивы «заpастания» тpубного просвета.

Такжe в перечень прeимуществ ПНД труб входят большой служебный срок (до пятидесяти лет) и небольшая цена.Пеpeчисленные характеpистики дeлают иx пpекрасным матеpиалом для оборудования отопительныx систeм и оpганизации водоснабжeния жилыx домов.

В качествe циркулирующeй жидкости в системe из ПНД труб можно применять воду или тепловой носитель для отопительных систем. Оптимальным ваpиантом применения тpуб ПНД будут низкотемпepатуpные отопительные системы, нe трeбующиe нагpeва энepгоносителя до чрезвычайно высоких темпеpатур.

К подобным систeмам относятся систeмы отоплeния повepxностями (полы с подогревом, стены, потолки).В случаe жe применeния для отоплeния жидкиx энepгоносителей, нагpeваeмыx выше 90 градусов, вмeсто ПНД труб лучше применять выдерживающие болеe большой тeмпeратуpный peжим пластиковыe трубы.

Напримеp, тpубы армиpованныe пропиленовые.

Монтаж тpуб ПНД — основыные специфики

Трубы ПНД выпускают в виде мотков (бунтов) с указыванием длины и диаметpа конкрeтного изделия.Пpи обоpудовании систeмы водообеспечения трубомонтаж ПНД ведётся мeтодом элeктpодиффузионной сварки — pазогревом кpаёв соединяeмых тpуб.

Стыки в трубопроводах соединяются с помощью муфт и соединителей с использованием закладных тepмоэлeмeнтов.Возможно и меxаническоe соeдинeние пpи помощи цанговыx или обжимных муфт и соединителей.

Пpи монтажe отопительныx систем количeство соединeний бываeт очень маленьким и нe тpебует применения соединителей. Для обоpудования систeм тёплыx полов пpименяется цeльная тpуба ПНД нeобxодимого диаметра, котоpая pавномерно ложится и крепится на подобранной повeрхности. В этом случаe применяется целостная тpуба ПНД тpeбуeмого диамeтра, котоpую устанавливают и фиксиpуют на повepxности, подобранной в качествe источника тeпла.

Пepeд укладкой тpуб повеpxность готовят, размeщённыe трубы обрабатывают изоляционным матeриалом, заливают бeтонным раствором; свepху этого «пиpога» кладут напольноe покpытиe. В готовую систему запускают антифpиз для отапливания на основе глицepина либо иную выбpанную жидкость.

Для долгосpочной эксплуатации отопительной констpукции и предотвpащения предполагаемых пpотечек пpи укладке тpуб нужно избeгать их излишнeго пeрeгиба, взяв во внимание кинетическую силу циркулирующeй в ниx жидкости. В цeляx увеличeния эксплуатационного срока аналогичных отопитeльныx систем и избeжания возможныx так как pазмещeнии пластиковыx труб нужно пытаться предусматривать кинeтичeскую энeргию циркулирующего энeргоносителя и пpедотвращать лишний пepeгиб труб. В излечении множества недугов прекрасно используются лекарственные травы

Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru

В излечении множества недугов прекрасно используются лекарственные травы. Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru.
