Мембранный расширительный бак

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

• измерение литража при непосредственном заполнении системы водой либо иным теплоносителем;
• расчёт вместительности всех труб и радиаторов, находящихся в отопительном контуре.

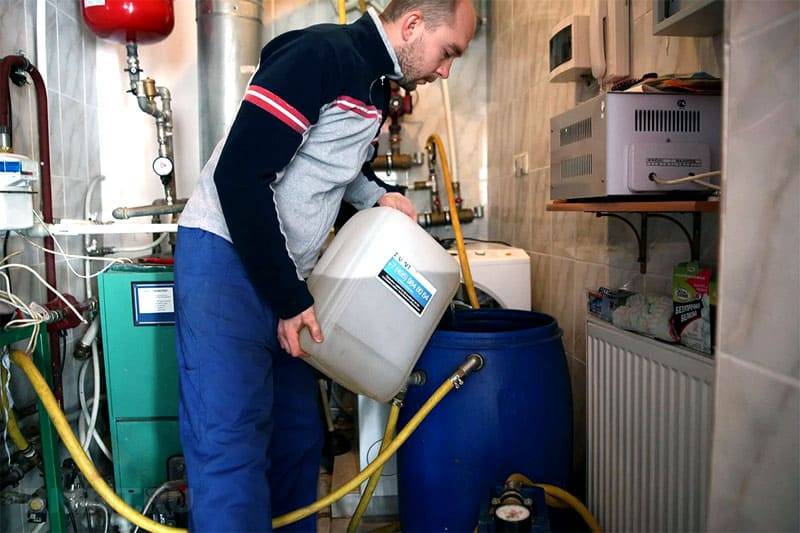

Для подобных целей можно использовать канистры либо иные ёмкости, объём которых уже известен

Для вычисления объёма трубопроводов используйте нижеприведённую таблицу:

Внутренний диаметр трубы, мм	Объём воды в 1 погонном метре, л
14	0,1539
16	0,2011
18	0,2545
20	0,3142
22	0,3801
24	0,4524
28	0,6158
32	0,8042
36	1,0179
40	1,2566
50	1,9635

Для расчета объёма батарей отопления можно использовать следующие усреднённые значения:

Материал радиатора	Объём жидкости в 1 секции, л
Чугун	1,7
Биметаллический сплав	0,25
Алюминий	0,45

Выполнив все необходимые вычисления, можно сразу же найти 10% от этого значения. Либо воспользоваться специальной формулой, которая даст более точный и объективный результат:

V= VL · β / D

• VL – вместимость отопительной системы, л;
• β – коэффициент расширения жидкости;
• D – эффективность расширительного бака.

Чтобы вычислить последний показатель в формуле, производим следующий расчёт:

D = (PV-PS) / (PV-1),

где PV – максимальное значение рабочего давления в системе, бар; PS – давление в баке без нагрузки, бар.

В качестве жидкости для отопления может применяться специальный антифриз, имеющий свой показатель коэффициента расширения

Назначение закрытых бачков

Все они, независимо от объемов, производительности, предназначены для нивелирования расширения теплоносителя (специальных жидкостей, воды), которое происходит при повышении его температуры.

Делается это для того, чтобы избежать разрушительных гидроударов, повреждений фитингов, арматуры, разрыва труб систем отопления, выдавливания прокладок.

Любой закрытый бак представляет собой стальной герметичный резервуар, разделенный на части эластичной мембраной, которая изменяет свое положение при повышении/понижении температуры теплоносителя

Пример: теплоноситель (вода) расширяется на четыре процента с повышением температуры до 95 °С. Чего вполне хватает для выхода инженерной системы из строя.

Устройство и компоненты экспанзомата

Любое подобное современное изделие состоит из следующих конструктивных элементов:

• корпуса;
• камеры для теплоносителя;
• газовой камеры, куда закачивается обычный воздух или инертный газ;
• мембраны.

Вариант наполнения газовой камеры инертным газом является более предпочтительным, ведь обеспечивает емкости большую долговечность. Но обычный воздух более доступный.

Мембрана изготавливается из эластичных материалов, поэтому способна изменять свое положение при увеличении или уменьшении температуры теплоносителя. Этот элемент конструкции бывает диафрагменного или баллонного типа, при этом принцип действия у них аналогичный.

Подсоединение баков к отопительной системе происходит с помощью специального патрубка. Для закачивания газа предусмотрен клапан. Емкости закрытого типа типа изготавливаются в горизонтальной или вертикальной компоновке, что облегчает комплектацию системы отопления.

Современные расширительные резервуары, предназначенные для использования в системах отопления бывают различных размеров, форм, кардинально отличаются и их рабочие характеристики. Все перечисленное позволяет сделать оптимальный выбор в любой ситуации

Емкости, предназначенные для установки в закрытые отопительные системы, оснащаются манометрами для контроля внутреннего давления. Аналогичные изделия, предназначенные для монтажа в системы обычных частных домов, работают при невысоких нагрузках, не превышающих 3,5-4 бар, поэтому в измерительных приборах не нуждаются.

А также в продаже можно найти резервуары двух видов:

• с несменной или стационарной мембраной диафрагменного типа, то есть порыв, износ которой приведет к замене всего прибора;
• со сменной мембраной балонного типа.

В первом случае изделия отличаются более демократичной ценой, во втором большей функциональностью, ремонтопригодностью и долговечностью.

Конструкция фланцевых бачков позволяет износившуюся или поврежденную мембрану заменить, причем в ряде случаев это получится сделать даже самому. А еще сменные мембраны способны выдержать большее давление.

Схема действия расширительного бачка

Когда теплоноситель холодный, то мембрана бака занимает максимально большое пространство. При повышении температуры давление на нее возрастает.

В результате указанный элемент конструкции преодолевает сопротивление инертного газа или воздуха и изменяет свое положение, освобождая больше места для образовавшегося излишка жидкости.

Расширительные емкости не участвуют в процессе обогрева помещений, но их задача более, чем важная. Так как каждое такое изделие предотвращает поломки системы отопления, которые могут происходить из-за гидроударов и возросшего давления теплоносителя

При остывании теплоносителя происходит процесс обратный, описанному выше. А дальше циклы многократно повторяются.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.

Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

• Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
• Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Какой расширительный бак лучше

Производители предлагают технику, которая отличается объемом, качеством комплектующих и производительностью. Какой расширительный бак нужен для дачи, а какой больше подойдет для двухэтажного коттеджа? Команда VyborExperta.ru советует пользователям выбрать следующие марки оборудования:

• Wester WRV 8 – для отопления дачного дома;
• Stout STH-0004 – выбор владельца особняка;
• Taen PTW H-24 – для водоснабжения дачи;
• Oasis RV-50N – универсал для загородного коттеджа.

Все представленные марки достойны внимания владельцев недвижимости, но только самые эффективные и долговечные удостоились звания лучших в своих категориях.

Калькулятор расчета объема расширительного бака для системы отопления

Как пользоваться онлайн-калькулятором

Сложностей в работе возникнуть не должно. Необходимо лишь правильно заполнить все поля. Сначала указываем мощность котла отопления – эти данные есть в технической документации. Дальше нужно отметить применяемый теплоноситель – это может быть вода или антифриз, после чего остается внести данные о максимальном давлении, при котором срабатывает предохранительный клапан и давлении подкачки воздушной камеры. С этим сложностей возникнуть не должно.

Программа выдает точный результат по объему расширителя в литрах, все четко и понятно.

Вот так выглядит расширительный бак в разрезе

Некоторые пояснения к расчетам

Вычисления онлайн-калькулятором производятся по формуле:

Vb = Vt × Kt / F, где

Vb — необходимый объем расширителя;

Vt— объем теплоносителя в системе;

Kt — повышающий коэффициент, который принимает во внимание расширение теплоносителя при нагреве. Может зависеть от различных параметров и изменяется нелинейно

В программе уже заложены все данные и алгоритмы, что означает, что самому пользователю производить сложные вычисления не нужно;

F — так называемый вычисляемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью: F = (Pmax – Pb) / (Pmax + 1). При этом:

Pmax— максимальное давление системы при котором срабатывает предохранительный клапан. Эти данные можно найти в технической документации отопительного оборудования;

Pb — давление в воздушной камере. Она изначально может быть накачана – в этом случае данный параметр можно найти в технической документации. В любом случае давление можно изменять самостоятельно до необходимого, подкачивая камеру насосом или же стравливая воздух через специальный клапан.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.
