Выбор и монтаж металлической гофрированной трубы для отопления

Гофрированная труба для отопления: Плюсы и минусы

Материал, применяемый изготовления, бывает различным — чугун, пластик или нержавейка. Пластиковая гофра имеет низкую теплопроводность, поэтому применяется, как правило, в роли дополнительной защиты. Конструкция из чугуна имеет отличные характеристики по отдаче тепла, но из-за большого веса и хрупкости применяются редко. Наиболее востребована нержавеющая гофрированная труба.

Плюсы:

1. Гибкость и уменьшение числа стыковок при создании системы отопления. В результате повышается надежность и уменьшается риск появления течи при эксплуатации.
2. Стойкость к появлению ржавчины. Нержавейка устойчива к действию влаги, не боится температурных скачков и резких изменений давления.
3. Продажа в бухтах. Длина готовых изделий не ограничивается двумя-тремя метами, как это происходит в обычных трубах. Покупателям доступны гофрированные трубы длиной до 50 м и более.
4. Легкость монтажа. Уменьшение числа стыков делает выполнение работы доступной даже для новичков. Для соединения участков применяются фитинги, оборудованные уплотнительными кольцами. При выполнении всех мероприятий не нужна сварка и можно обойтись обычным гаечным ключом.
5. Гладкость поверхности. Отсутствие шероховатости гарантирует меньшее число отложений, в том числе при продолжительном применении.
6. Стойкость к низкой и высокой температуре. Свойства гофры не теряются даже при заморозке и разморозке в сложных климатических условиях.
7. Небольшой вес. Гофрированная труба очень легкая, что упрощает транспортировку и прокладку.

Выделяются и другие плюсы — бесшумность при циркуляции воды, доступная цена, большой выбор вариантов. В сравнении с медными трубами это удобное и выгодное решение.

Минусы

Несмотря на ряд плюсов, нельзя обойти вниманием и недостатки:

1. Боязнь механических воздействий. Во время эксплуатации лучше не допускать ударов или падения тяжелых предметов.
2. Скопление пыли в углублениях. В случае необходимости вымыть многочисленные «ямки» крайне трудно.

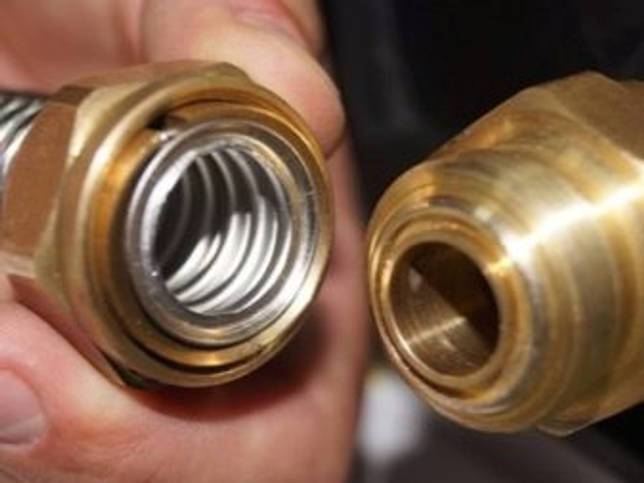

3. Необходимость обслуживания фитингов. Гибкая конструкция не подразумевает применение сварки, поэтому для стыковки подойдут фитинги.
4. Высокие потери тепла. При изготовлении трубопровода из нержавеющей стали будьте готовы к изоляции проводника. Исключением являются случаи, когда гофра применяется в качестве радиатора отопления.
5. При соединении разных элементов запрещено скручивание.
6. Имеется риск появления ржавчины из-за протекания электромеханических процессов. Для защиты от таких последствий необходимо заземление.

Рассмотренные недостатки вовсе не отпугивают от покупки. Главное — правильно подойти к выбору и монтажу, а в дальнейшем учесть советы производителя по эксплуатации.

Оценка

Сухие цифры говорят сами за себя: перед нами исключительно прочный и практически вечный материал для разводки водоснабжения. Тем не менее, мы попробуем дать ему по возможности непредвзятую оценку, взвесив все преимущества и недостатки решения.

Плюсы

• Благодаря гофрированию труба не боится гидроударов. Высокая кольцевая жесткость стенок позволяет им противостоять высокому давлению, а пластичность дает возможность незначительно менять длину (и, соответственно, внутренний объем) водопровода при кратковременном скачке давления, выполняя роль демпфера;
• По той же причине гофрированная нержавейка переносит замерзание и оттаивание. Расширяющийся при кристаллизации лед не порвет ее, а лишь заставит незначительно удлиниться;
• Труба легко гнется, причем допустимый радиус изгиба равен ее диаметру. Эта особенность означает, что детали водопровода не нуждаются в точной подгонке размера, а также позволяет обойтись без фитингов на поворотах водопровода;

Гибкая труба не нуждается в уголках: она гнется под произвольным  углом с минимальным радиусом

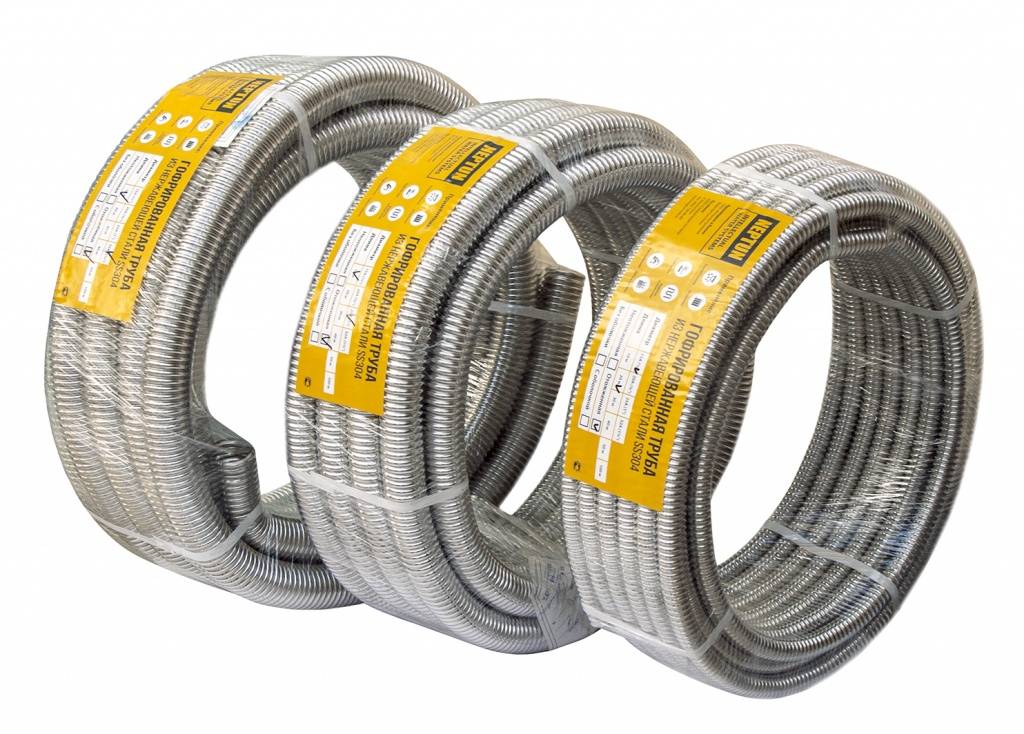

Нержавейка продается в бухтах длиной по 50 и более метров, что делает ее идеальным материалом для укладки в стяжку или штробы;

Роликовые труборезы для нержавейки

Ни трубы, ни фитинги не боятся отклонения от штатной температуры на ГВС. Теоретический максимум температуры воды в теплотрассе — +150 градусов — укладывается в заявленные характеристики.

Минусы

Увы, без них не обошлось.

Несмотря на низкую материалоемкость, нержавеющая труба стоит заметно дороже полипропиленовой или металлопластиковой. В оптовых партиях погонный метр трубы диаметром 15 мм обходится в 105 и более рублей. Для сравнения — метр полипропиленовой трубы без армирования с той же пропускной способностью (диаметр 20 мм) можно купить за… 20 рублей;

Под брендом Нептун продаются недорогие трубы отечественного производства

Материал и гофрированная поверхность стенок обеспечивают высочайшую теплопроводность. Для систем внутрипольного отопления это преимущество, а вот для водопровода — наоборот: горячая вода будет быстро остывать, а холодная — нагреваться;

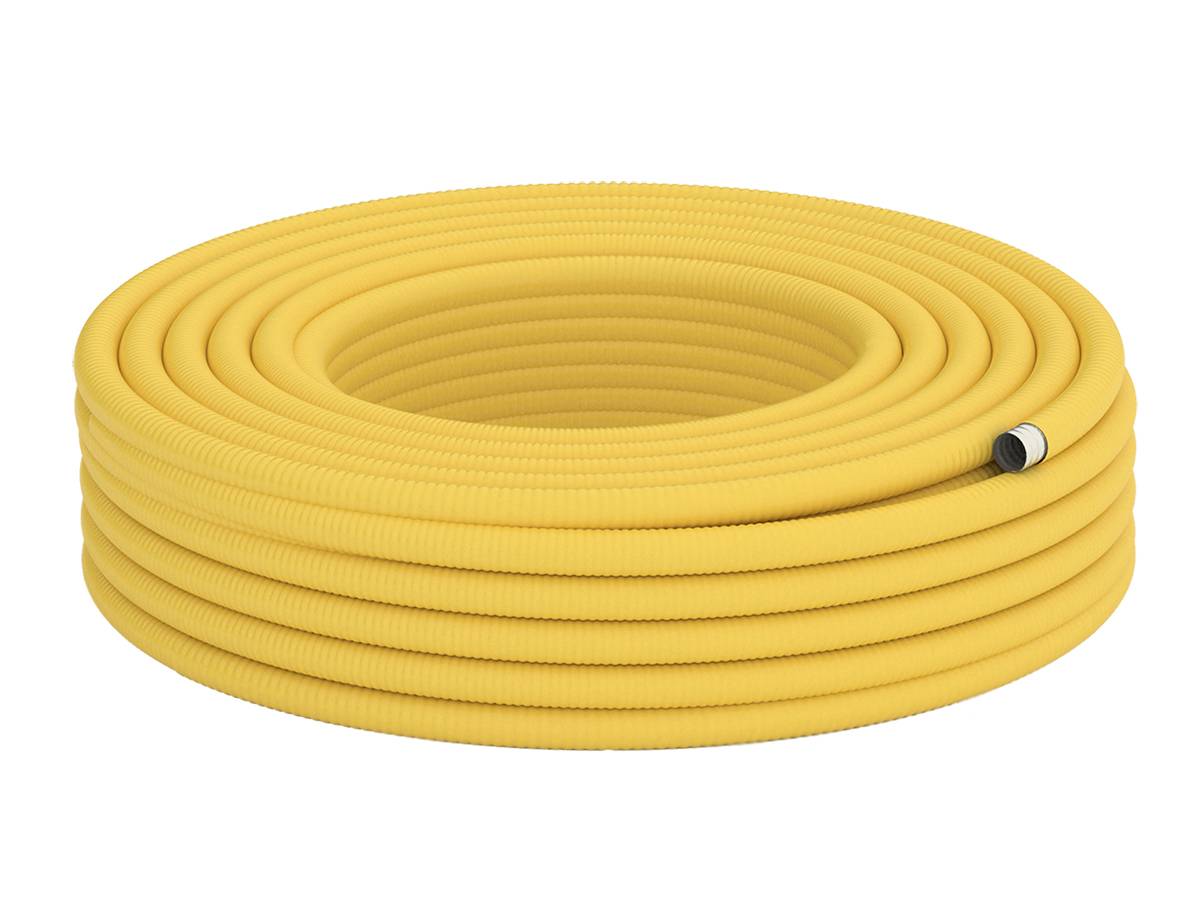

Полиэтиленовая оболочка многократно снижает теплопроводность стенок

• Гибкость трубы способна сыграть с вами дурную шутку: водопровод легко деформировать, просто-напросто случайно задев его;
• Наконец, серьезным недостатком гофрированной нержавейки является высокое гидравлическое сопротивление водопровода. При его большой длине потеря напора может исчисляться десятками метров.

Узнать больше об этом материале вам поможет видео в этой статье.

Технология производства и сфера использования

Для изготовления из нержавейки трубопроката гофрированного типа используется специальная , в которой увеличено содержание хрома, никеля. Именно соединение данных элементов в составе стали обеспечивает ей исключительную коррозионную устойчивость.

Примечательна технология производства гофрированных труб из нержавеющей стали, которая состоит из нескольких этапов:

• формирование трубы из нержавеющей стальной ленты;
• соединение краев свернутой заготовки, выполняемое при помощи ;
• проверка качества выполненного сварного шва, для чего используется специальная лазерная установка;
• преобразование полученной гладкой стальной трубы в гофрированную, для чего ее пропускают через систему валов разного диаметра;
• термическая обработка трубы (в результате она становится отожженной, а следовательно, гибкой);
• разрезание трубы на изделия требуемой длины;
• компактное сворачивание в бухты.

Обязательной процедурой после завершения всех технологических операций является контроль качества готового изделия. На этом этапе его проверяют под давлением: помещают в жидкую среду и контролируют на наличие в их стенках микротрещин.

Самодельный отопительный радиатор из гофрированных труб

В полной мере оценили все достоинства гофрированных труб, изготовленных из нержавеющей стали, специалисты строительной отрасли, где эти изделия используются наиболее активно. Благодаря гофрированным трубам можно выполнять монтаж обслуживаемых коммуникаций различного назначения (электропроводка, водопровод и коммуникации для подачи газа, система отопления «теплый пол», элементы климатических систем и систем безопасности). Если раньше для ремонта таких коммуникаций приходилось долбить и затем восстанавливать стены, то при использовании гофрированного трубопроката необходимость в таких трудоемких процедурах не возникает. Трубы гофрированного типа не менее успешно используются и в качестве дымоходов, элементов газовых коммуникаций, систем вентиляции, кондиционирования и отопления.

В жилищно-коммунальном хозяйстве нержавеющие трубы гофрированного типа, соединение которых выполняется при помощи специальных фитингов, также находят широкое применение. С их помощью проводят реконструкцию и ремонт старых инженерных сетей, выполняют монтаж новых коммуникаций, более надежных и долговечных. Прочность стали и гибкость, сопоставимая с подвижностью изделий из резины, а также надежность используемых фитингов сделали трубы гофрированного типа из нержавейки обязательным элементом оснащения предприятий, работающих в различных отраслях: химической, пищевой, медицинской, сельскохозяйственной и др.

Водяные теплые полы из гибких нержавеющих труб

Применение труб с тонкими стенками

Несколько слов о специфике изделий данного типа. Коль скоро речь идёт о технической продукции, её определение должно содержать цифры, а не субъективную оценку принадлежности к тому или иному классу. Так вот: в сортамент труб стальных тонкостенных входят изделия с толщиной стенки не более 1,5 миллиметров либо если значение коэффициента, определяемого по формуле

Dвн. – внешний диаметр, а S ст. – толщина стенки, лежит в диапазоне 12,5…40.

В качестве хорошего примера использования тонкостенной продукции металлопроката можно назвать системы пневматических и гидравлических приводов в автомобилестроении, авиации и судостроении.

Конечно же, вышеуказанная сфера применения тонкостенных стальных труб далеко не единственная. Их можно встретить в таких отраслях производственной деятельности, как:

• строительство;
• сфера ЖКХ;
• мебельное производство;
• котельные энергопредприятия.

Из стальных труб можно изготовить архитектурные элементы или предметы декора

В быту данные изделия тоже не редкость. Но здесь чаще всего их применяют, когда инженерная коммуникация должна обладать умеренной прочностью, достаточной для выдерживания лишь невысоких нагрузок. Речь, в данном случае идёт в первую очередь о трубе стальной тонкостенной для электропроводки.

Виды гибких труб из нержавейки

В прошлом веке производству изделий из гофрированной стали уделяли особое внимание. Их значение трудно переоценить: гофры сыграли существенную роль в глобальных строениях, таких, как Транссиб или БАМ. Гофротрубы из нержавеющей стали могут иметь совершенно разное сечение – от 8 мм до 15 м

Кроме обычных водопроводных и газоходных гофр, выпускаются также стальные трубы с нестандартным сечением:

Гофротрубы из нержавеющей стали могут иметь совершенно разное сечение – от 8 мм до 15 м. Кроме обычных водопроводных и газоходных гофр, выпускаются также стальные трубы с нестандартным сечением:

• квадратное (диаметр 3-8 м) – применяется для устройства водопропускных ходов и тоннелей;
• трубы-арки (2-13 м) – тоннели для проезда под железными дорогами или автомобильными развилками;
• грушевидное (1,5-8 м) – устройство водопропускного трубопровода из нержавеющей стали;
• вертикальный эллипс (1,5-6,5 м) – коммуникационные тоннели, водопропускные ходы;
• арочное (2-13 м) – пешеходные переходы, небольшие мосты и автомобильные тоннели;
• горизонтальный эллипс (2,6-9 м) – водонапорные трубы;
• арки с низким профилем (6-15 м) – железнодорожные и автомобильные тоннели.

Гофротрубы круглого сечения больших диаметров (от 1,5 до 7 м) используются в основном при устройстве водопропускных масштабных конструкций. Аналоги меньшего размера будут использоваться для частных целей, о которых речь пойдет дальше.

Достоинства и недостатки

Гофрированные нержавеющие трубы характеризуются рядом положительных и отрицательных качеств. Среди главных преимуществ продукции, стоит выделить несколько свойств товара.

• Долговечность изделий. Основываясь на отзывах потребителей и информации о продукции, которую предоставляют производители, гофротрубы из нержавеющей стали могут успешно эксплуатироваться долгое время. Изделия отличаются высоким уровнем устойчивости к износу, поэтому с течением времени, изделия не теряют своих качеств, поскольку неизменным остается размер проходного сечения трубы, в ней не образуются микротрещины даже в местах максимальной механической нагрузки.
• Стойкость к образованию отложений на внутренних стенках. На нержавеющей стали не скапливаются различные новообразования, благодаря чему водопроводная система, выполненная из таких изделий, не будет нуждаться в проведении комплекса мер по очистке.

• Гибкость. Подобное качество обусловлено гофрированной конструкцией трубы. Изделия сохраняют все свои параметры и форму после многократного воздействия на них отрицательных и положительных температур, что актуально при обустройстве систем отопления или дымохода. За счет гибкости, они устойчивы к гидроударам, многочисленным растяжениям и сжатиям.
• Надежность. Особенности сырья исключают необходимость регулярного обслуживания, что, с экономической точки зрения, очень выгодно, в сравнении, например, с обычными сантехническими трубами из пластика. Спиральновитые изделия допускаются к монтажу внутри оснований из гипсокартона, демонтировать и резать стены для проведения различных ремонтных работ с трубами необходимости не будет.
• Удобная транспортировка и хранение продукции. Гофрированные изделия отличаются минимальной массой и в бухте занимают мало места. Такие особенности дают возможность складывать их на паллетах и максимально экономить полезную площадь помещения.

Выпуск изделий происходит в бухтах по 50 метров. По индивидуальному заказу, длина может быть больше или меньше. И еще несколько плюсов:

• Нержавеющая сталь устойчива к коррозии.
• Температурный диапазон использования изделий составляет от -50 С до +110 С.
• Уровень максимального давления на материал – 50 бар.
• Простой монтаж гофротруб позволяет без труда подсоединять их к змеевикам, отопительным устройствам либо другим участкам трубопровода.
• Невысокий уровень шумов.
• Небольшая стоимость, в сравнении, например, с медными изделиями.

Для объективной оценки гофрированных труб из нержавеющей стали следует отметить и некоторые минусы изделий. К ним относятся следующие нюансы:

• Малопривлекательный внешний вид труб.
• Фитинги, используемые для соединения спиралевидных труб, нуждаются в обслуживании и замене. Поэтому систему коммуникаций необходимо регулярно проверять на предмет разгерметизации и других неполадок.
• За гофротрубами сложно ухаживать, поскольку загрязнения, которые скапливаются в зазорах между спиралями, не всегда возможно вычистить при помощи одной ветоши, для таких целей для труб оборудуются защитные экраны либо короба.
• Высокий уровень теплоотдачи на 1 метр, за счет чего движущаяся среда по неизолированным участкам теряет свои теплотехнические свойства. Решается такая проблема использованием теплоизолятора, как теплообменника, которым укрываются трубы из нержавейки.

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

• С номерованной длиной. Фитинги должны быть в полной комплектации;
• С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, мм	Объем, л./м.п.	Площадь (м²) 1 м.п.
15	0,219	0,0646
20	0,447	0,095
25	0,71	0,12
32	0,982	0,15

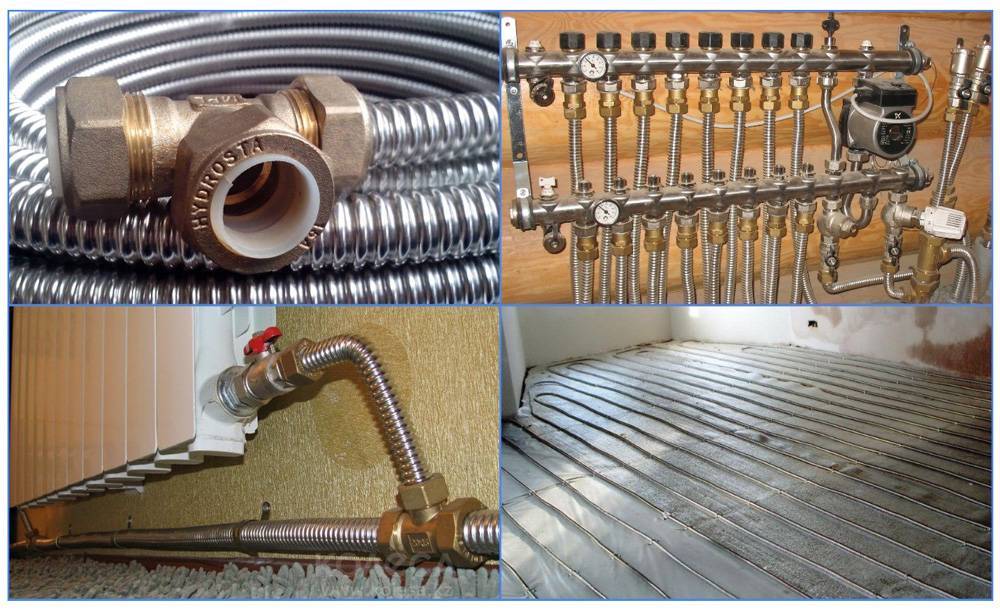

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

• Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
• Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
• Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей

В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Области применения

Где именно на водоснабжении стоит использовать гофрированные трубы:

1. Для замены стояков холодного и горячего водоснабжения. Здесь особенно важна надежность — ведь при течи воду придется отключать в техническом подвале;

Стояки смонтированы нержавейкой

1. Для монтажа коллекторной разводки водоснабжения с укладкой труб в стяжку или штробы;

Разводка воды от коллекторов выполнена гофрированной трубой

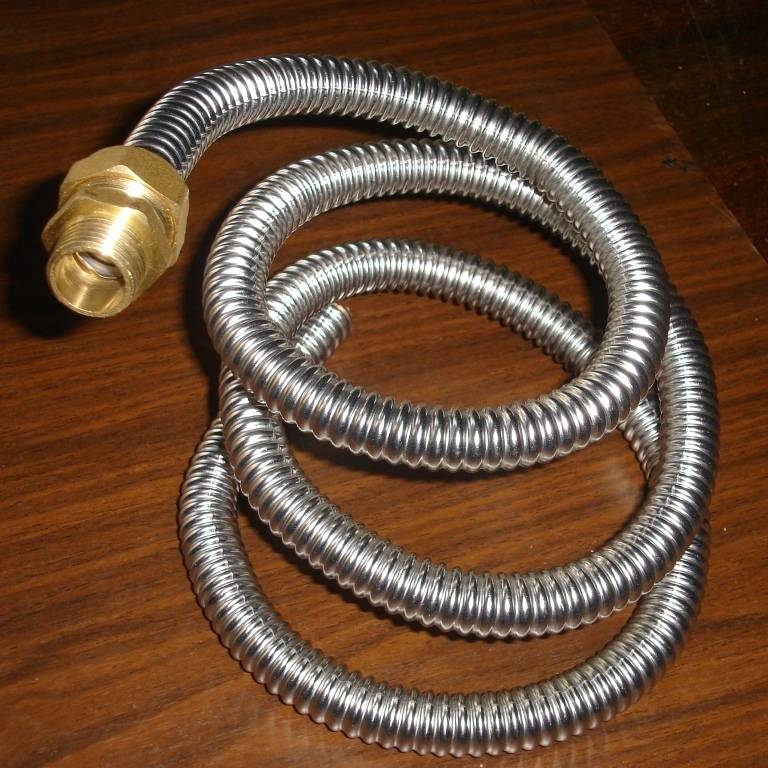

1. Для подключений бойлеров и бачков унитазов. В отличие от привычных гибких шлангов с резиновыми сердечниками, гофрированные трубы не требуют замены раз в пять лет: разбирать подводку вам придется лишь при замене подключенного прибора;

На фото гофрированная труба использована для подключения бойлера

1. Для тройниковой разводки воды в квартирах домов с открытой схемой теплоснабжения. О ней — чуть подробнее.

Гофрированные подводки водоснабжения

Открытая схема теплоснабжения допускает отбор теплоносителя из теплотрассы для нужд горячего водоснабжения. Горячая вода поступает к вам в кран через врезку ГВС в элеваторном узле.

Элеваторный узел. Черные трубы — врезки ГВС

Такая схема не требует больших расходов на стадии реализации, проста в обслуживании, но имеет одну неприятную особенность: фактические параметры горячего водоснабжения полностью зависят от так называемого человеческого фактора.

Приведем несколько примеров:

Стоит резко перекрыть шаровый кран на врезке в элеваторный узел циркуляционной системы ГВС — и мгновенная остановка циркуляции вкупе с инерцией потока воды приведет к гидроудару;

Мгновенная остановка циркуляции приводит к скачку давления — гидроудару

Если ГВС вовремя не переключено на обратный трубопровод с наступлением холодов, в подводки будет подаваться вода с подачи с температурой вплоть до максимальных для температурного графика теплотрассы 150 градусов;

Температурный график 150/70 регламентирует температуру ниток теплотрассы в зависимости от уличной температуры

То же самое произойдет, если не перекрыть запорную арматуру на врезке ГВС во время ежегодных испытаний теплотрассы и системы отопления на температуру.

Именно поэтому на горячей воде в домах с элеваторными узлами мы настоятельно советуем использовать только металлические трубы — стальные (в том числе оцинковку), медные или нержавеющие.

Последствия перегрева армированной полипропиленовой трубы на ГВС

Обзор цен и производителей

Самыми популярными считаются изделия корейских и российских производителей. Хорошо зарекомендовали себя следующие марки:

1. KOFULSO. Основное отличие – фитинги с уплотнителями повышенной толщины. Стоимость 3-22$ (195-1500 рублей).
2. Левита. Трубы отличаются хорошим качеством, но фитинги придется менять из-за избыточного давления металлического кольца на стенку трубы, что приводит к образованию протечек. Цена от 2$ (170 руб.), а готовые отрезки могут стоить от 15$ (980 руб.).
3. Handrosta. Цена от 2$ (170 руб.), но есть претензии к малой стойкости изделий к механическим воздействиям, появлению протечек. Чтобы минимизировать риск, придется регулярно осматривать магистраль, тщательно подобрать фитинги.
4. Meibes. Цена от 4,5$ (295 руб.) за 1 погонный метр. Прочные и надежные трубы, которые отвечают всем заявленным характеристикам.

Виды и особенности

Различают два вида труб из гофрированной нержавейки:

• Отожженные;
• Не отожженные.

Отожженные изделия в процессе изготовления подвергаются дополнительной термической обработке. Отжиг придает металлу дополнительную гибкость и мягкость.

Плюсом не отожженного материала является его стоимость. Разница в цене составляет до 30%, и если нет необходимости монтировать сложные пути коммуникаций, нет смысла переплачивать.

Какую трубу выбрать для:

Отопления

Для отопительных сетей необходимо выбирать трубу диаметром от 15 до 50мм с номинальным давлением до 15 Бар. Если отопительная система – прямолинейна, то подойдет не отожженная труба. Если из гофры планируется согнуть радиатор — следует выбрать отожженное изделие.

Подводок воды

Металлические гофрированные водопропускные трубы имеют средний диаметр 20-25 мм, должны выдерживать давление до 15Бар и температуру – до 110градусов Цельсия.

Электропроводки

Для защиты электропроводки подойдет и самый небольшой диаметр-12мм

Технические характеристики особой роли не играют, но следует обратить внимание на путь прокладки проводки. При множестве изгибов следует выбрать отожженный элемент

Газопровода

Труба для газа должна иметь минимальный диаметр 15мм

При выборе трубы для газа обязательно нужно обратить внимание на качество поверхности изделия — не допускаются даже малейшие изъяны

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).
