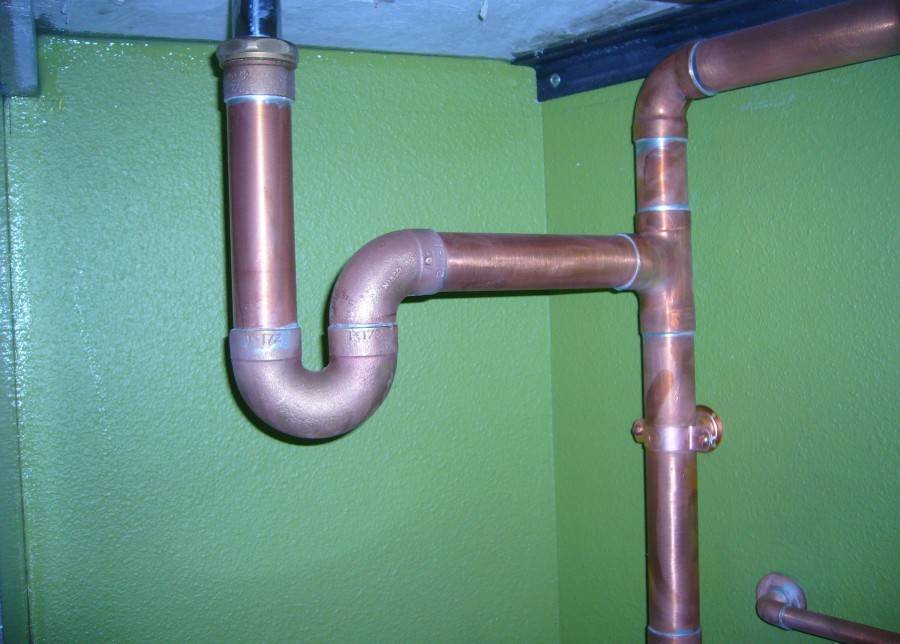

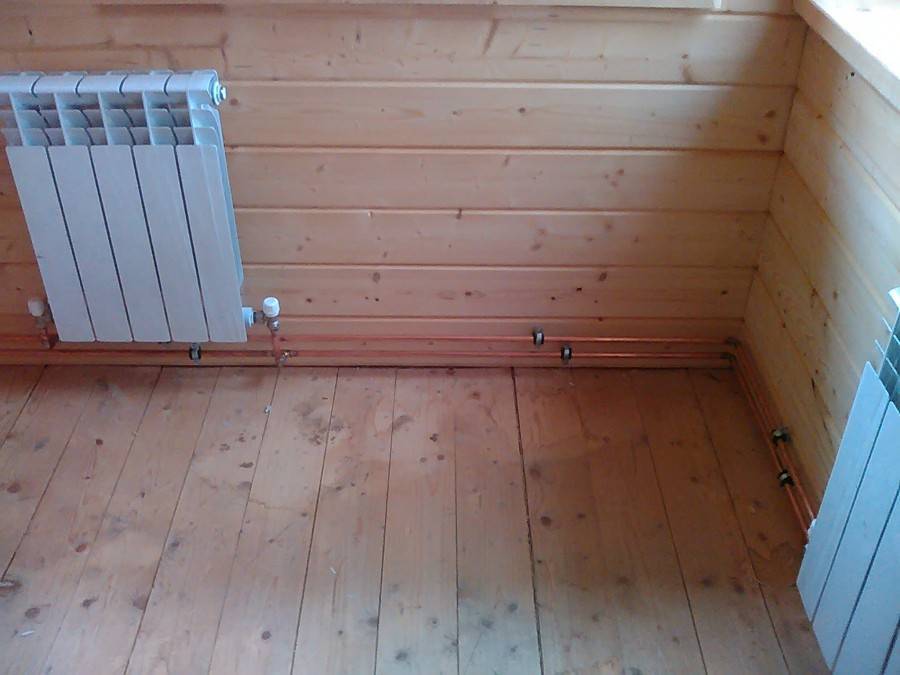

Виды неразъемного соединения трубопроводов

Иногда встречаются ситуации, когда необходимо выполнить соединение так, чтобы в дальнейшем нельзя было разобрать всю конструкцию. Такие способы обеспечивают полную герметизацию труб и повышают их прочность, что актуально для газопроводов и отопительной системы.

Сварка металлических труб

Сваривание труб применяют в основном только для изделий из металлов. Такой метод требует привлечения специалистов, так как без навыков и оборудования невозможно сделать шов сварки качественным.

Сварка производится с помощью газа, переменного и постоянного тока, для этого нужны сварочные агрегаты: автоматический или полуавтомат.

Существует два вида сварки:

  • враструб, когда оплавляется внешний конец одной трубы и внутренняя часть раструба второй, потом эти детали соединяются;
  • сварка встык оплавляет оба конца труб и дальше их просто соединяют, получая сварочный шов.

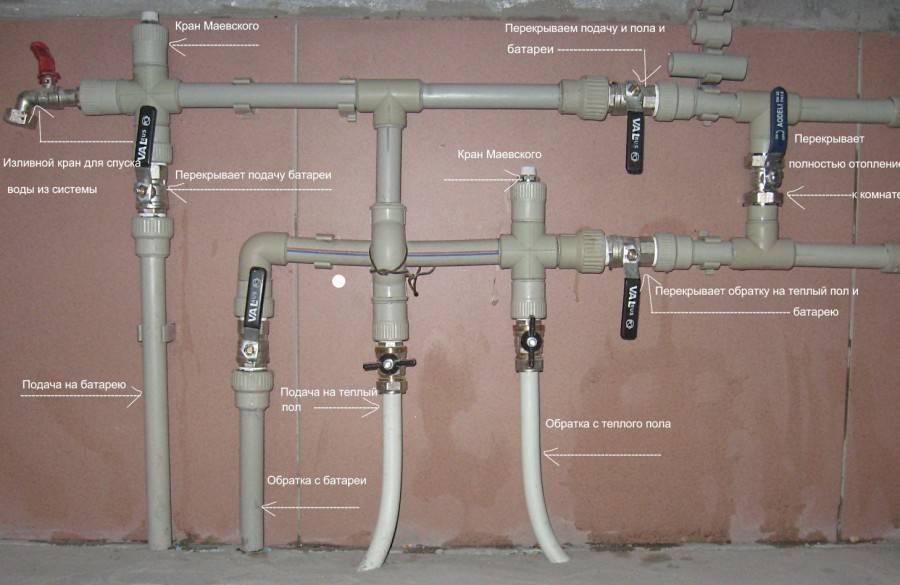

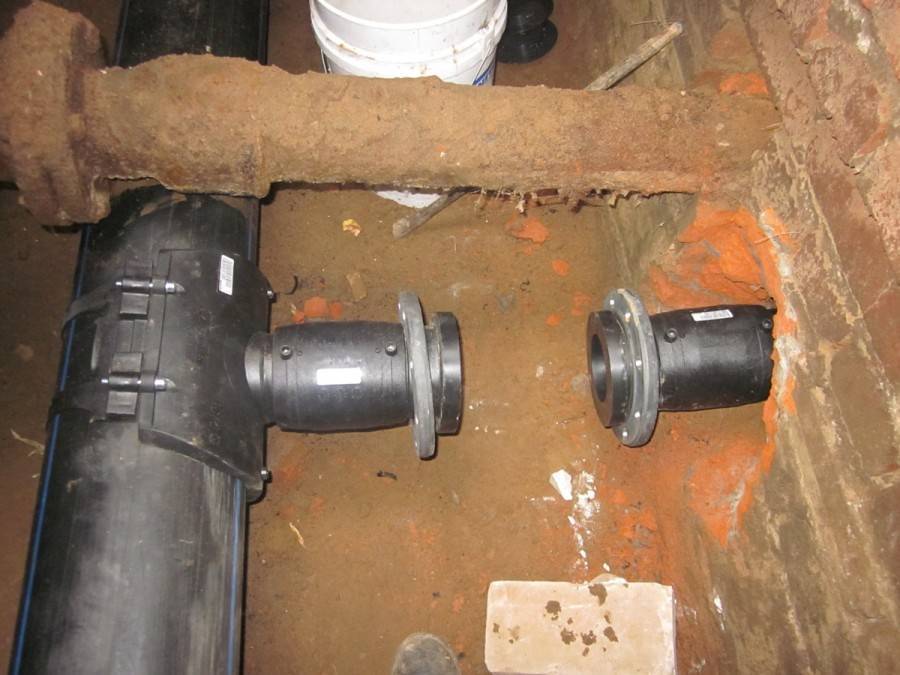

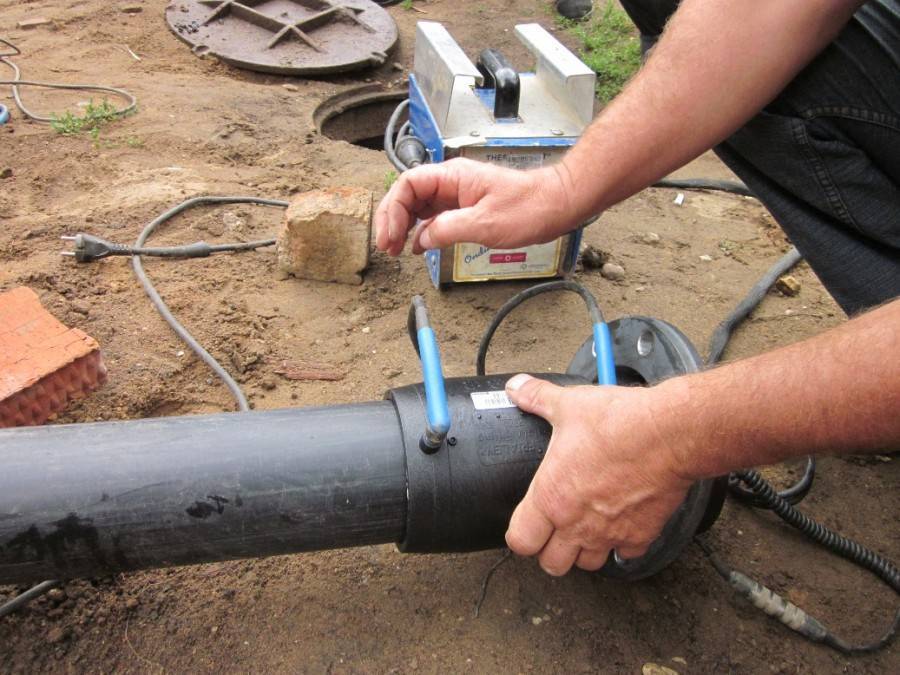

Пайка полимерных труб

Так как пластик имеет невысокую температуру плавления, то соединить их просто, если есть специальный паяльник. Достаточно просто расплавить концы трубы, а затем их просто соединить. Полученная таким образом труба не будет уступать по прочности сплошной, так как материал соединяется на молекулярном уровне.

Этот метод удобен, когда необходимо заменить часть трубы. Для этого повреждённую часть достаточно вырезать, а на её место припаять новый участок без дефектов.

Раструбное герметизируемое соединение с покрытием Батлер

Соединение металлических труб с антикоррозийным покрытием с помощью оборудования «Батлер» применяется в отраслях: нефтегазовой, ЖКХ. Но чаще её используют для строительства нефтепроводов и укладки труб, предназначенных для транспортировки газа.

Смысл соединения заключается в том, что подготовленные на предприятии трубы соединяются методом впрессовывания одна в другую. Основное преимущество – возможность монтажа в любых климатических условиях.

Соединение обжимной муфтой и пресс-фитинги

Неразъёмное соединение можно выполнить с помощью обжимных фитингов в виде пресс-муфт. Внутри есть поясок из прочных полимеров, напоминающий резину. Чтобы соединить, надо подготовить конец трубы, зачистить его и вставить в обжимную муфту. После этого с помощью пресс-клещей следует зажать трубу в этой муфте. Такой способ используют, когда нет возможности изготовить резьбу или применить сварку.

Плюсы:

  • устойчивость к вибрации;
  • долговечность;
  • выдерживает высокое давление.

Натяжные фитинги

Если необходимо скрыть соединительные элементы, то можно использовать для этих целей натяжные фитинги. Монтаж начинают без предварительной подготовки концов труб, не надо тщательно подбирать диаметр трубы к диаметру соединительного фитинга. С помощью давления, которое оказывает гильза, расположенная внутри трубы на её внешние стенки, достигается абсолютная герметичность.

Сначала на место соединения натягивается муфта, концы трубы расширяются с помощью эспандера, теперь надо внутрь поместить штуцер и прокладку. Тисками натягивают муфту на место, где произошла стыковка труб.

Пуш-фитинги (push-фитинги)

Такой фитинг состоит из уплотнительного кольца, корпуса, наружного кожуха и внутреннего кольца. Чтобы конец трубы легко вошёл в деталь, необходимо приложить немного силы, специальных приспособлений не требуется.

Такие соединительные детали используются в углах или в узких пространствах, где неудобно произвести соединение другим способом.

Особенности

В первую очередь следует сказать о том, что по своей сути сантехнический хомут является крепежным элементом, без которого невозможно осуществление большинства сантехнических работ (например, деталь используют в процессе установки труб и отопительных систем). Для того чтобы хомут полноценно выполнял свое функциональное назначение, его производство должно соответствовать всем правилам и нормативам ГОСТ. Основное назначение хомута – обеспечение устойчивости сантехнических элементов.

Если говорить о конструкции детали, то следует сказать, что по внешнему виду хомут представляет собой скобу. Традиционно он изготавливается из металла (однако на рынке можно найти хомуты и из других материалов). Кроме того, многие модели обладают специально предназначенным цинковым покрытием, которое, в свою очередь, предотвращает коррозионные процессы и увеличивает срок службы хомута. В процессе использования данного крепежного элемента его помещают таким образом, чтобы он обхватывал тот или иной вид сантехнического оборудования (например, шланг или трубу). Таким образом обеспечивается максимально возможное скрепление конструкции.

Вообще говоря, сантехнический крепеж должен соответствовать ряду требований:

  • стойкость по отношению к неблагоприятным воздействиям со стороны окружающей среды (например, к ультрафиолетовому излучению, повышенным температурам и т. д.);
  • устойчивость к химическим веществам (например, щелочам);
  • эластичность в рамках широкого диапазона температур и т. д.

Пластиковые клипсы

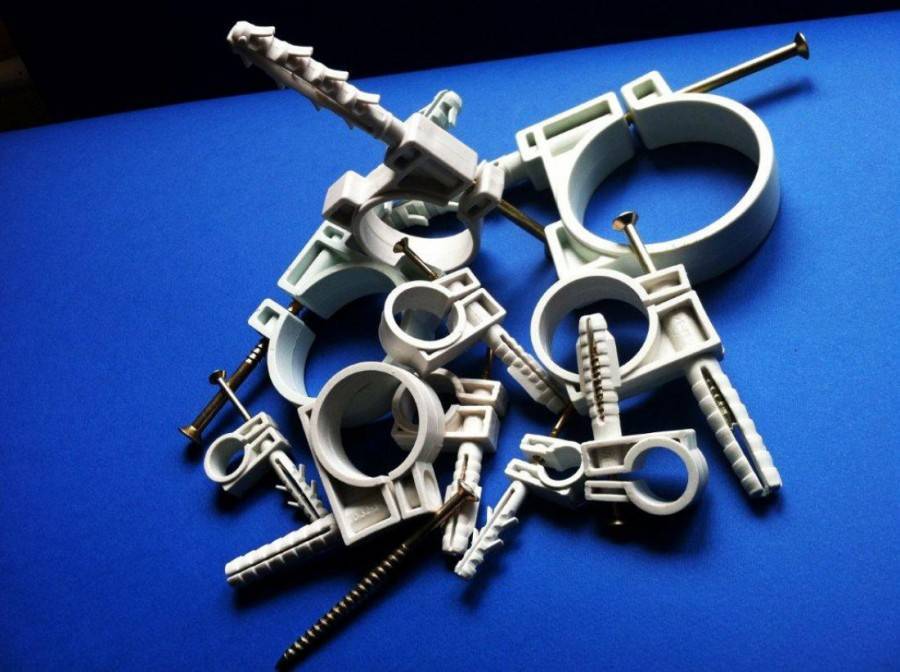

Такие элементы понадобится приобрести, когда нужен хороший крепеж для пластиковых труб, качественные узлы позволяют закреплять полипропиленовые трубы, использующиеся для водопровода и в отопительной системе

Требуется обратить внимание на особенности:

Клипсы изготавливают из полистирола – высокопрочного материала, поэтому крепеж долговечный и не боится неблагоприятных внешних воздействий.

Производители выпускают одинарные и двойные конструкции, последние понадобятся, когда требуется параллельно проводить водопровод холодной и горячей воды. Они помогают ускорить работу, трубы не составит труда проложить ровно, выдержав между ними одинаковое расстояние.

У изделий, предназначенных для легких конструкций, минимальный диаметр – 16 мм, а максимальный – 50 мм.

Конструкция элементов также варьируется, есть клипсы в виде зажимов, прикрепляющиеся к стенам дюбелями или саморезами, а другие изделия представляют собой цельные узлы с дюбелями.

Это доступная продукция с ценой от 1,5 рублей, такое приобретение никак не скажется на семейном бюджете.

Классификация

Пружинные хомуты для шлангов бывают нескольких видов. Детали могут быть сделаны из:

круглой проволоки – используют в системах охлаждения (только низкое давление);

пружинной стали – необходим для приборов, работающих при высокой нагрузке (шланги ДВС, двигатель внутреннего сгорания, патрубки радиатора);

плоской ленты – подходит для малонагруженных узлов (бытовая техника).

При монтаже оборудования нет необходимости применять специальные инструменты. У хомута имеются два зубца, посредством которого увеличивают размеры фиксирующего кольца. Название детали объясняется пружинными свойствами исходного материала. Пружинные зажимы редко внедряют в системах высокого давления.

Чтобы добиться надежной фиксации, используют хомуты червячного типа. Оба конца детали объединяют посредством уникального элемента.

Силовые хомуты используют для фиксации армированных шлангов. В перечне наиболее распространенных присутствуют универсальные зажимные элементы. Они способны функционировать при разных температурных режимах.

Ленты могут иметь:

  • сквозные отверстия – такие изделия делают из резины, чем обусловлена их невысокая прочность;
  • два выступа (отверстия отсутствуют) – они направлены в две разные стороны;
  • выпуклости, расположенные на наружной стороне (отверстий нет) – считаются наиболее прочными.

Обжимные изделия также классифицируют, ориентируясь на конструкцию и назначение. Хомуты также бывают спиральными, проволочными, силовыми и трубными. Детали, оснащенные усиленным крепежом и уплотнением из резины, часто называют силовыми шарнирными устройствами.

Нормативно-технические требования

В настоящее время единая документация относительно опор и подвесок трубопроводов отсутствует, поэтому нужно ориентироваться на конструкторские данные, представленные ОСТами или чертежами.

ДиаметрРасстояние между подвесками и опорами
Горизонтального расположенияВертикального расположения
Полиэтилен высокого давленияПНД, полипропиленПВД-трубыПНД-трубы
ЛегкаяСредняяТяжелаяЛегкаяСредняяТяжелая
16мм30см30см35см45см40см45см
20мм35см40см40см60см50см60см
25мм40см45см45см65см70см70см75см
32мм45см50см55см60см70см80см90смМетр
40мм50см60см65см70см80см95см1,1м1,3м
50мм60см70см80см80см95см1,1м1,4м1,6м
63мм70см80см90см90см1,1м1,3м1,7мДва метра
75мм80см90смМетр1,2м1,4м2 метра2,4м
90мм90смМетр1,1м1,4м1,6м2,6м2,9м
1,1мМетр1,2м1,2м1,2м1,5м1,8м3,5м

Полимерные трубопроводы могут ранжироваться в соответствии с наружным диаметром, что отражается на типе применяемых креплений.

Для фиксирования трубопроводов, целесообразно, с экономической точки зрения, использовать универсальные аксессуары.

Данные для крепежей с двумя винтами.

ДиаметрРазмерыГайка
20 мм20-23 ммМ8
25 мм25-28 ммМ8
32 мм32-35 ммМ8
40 мм38-42 ммМ8
50 мм47-51 ммМ8
63 мм59-64 ммМ8
75 мм74-80 ммМ10
90 мм87-92 ммМ10
110 мм113-118 ммМ10

Следует отметить, что крепление трубопровода к строительным конструкциям при помощи строительно-монтажного пистолета, может осуществляться только при наличии письменного разрешения строительных организаций и только в строго определенных местах.

Посмотрите, как устанавливается крепежная планка для трубопровода в ванной комнате.

Основное преимущество использования ремонтных сантехнических изделий

Основным преимуществом использования ремонтных хомутов при возникновении течи является простота производства работ. Ремонт производится в 2 этапа:

  1. Оборачиваем ремонтным элементом трубу. Расположение его зависит от вида. Если болтовое соединение с одной стороны, оставляем болты на 180° от течи. При расположении болтов с двух сторон разворачиваем ремонтное изделие так, чтобы болты были на 90° от протечки.
  2. Затягиваем болтовые соединения.

Как видите, подобная работа не представляет никакой сложности. Справиться с ней сможет любой домашний мастер, независимо от опыта подобного ремонта. Единственное требование – это уметь держать в руках гаечный ключ.


Такая работа под силу даже дилетанту в области сантехники

Виды хомутов

Хомут для дымохода отличается по назначению.

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

  • охватывает трубу болтами
  • затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

  • предотвращение запаха
  • утечка дыма
  • давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Особенности конструкции хомутов

В зависимости от объема элементов, которые нужно между собой скрепить, хомуты могут иметь различные диаметры. Принято разделять их на 2 группы:

  • Хомуты легкой серии представляют продукцию диметром 8-16, 12-20;
  • Группа тяжелых включают в себя хомуты 16-160 и свыше 160 мм в диаметре.

Хороший хомут не должен иметь на себе какие-либо погрешности – заусенцы, следы коррозии, вмятины. Каждый хомут может быть использован многократно – до 50 раз. При этом в каждом повторном использовании он должен иметь первозданную прочность.

Если неожиданно прорвался трубопровод, то неисправность должна быть устранена в максимально короткие сроки. При этом все ремонтные работы следует проводить максимально качественно. Чаще всего такая задача решается с помощью червячного хомута. Эти детали нашли широкое применение в технике благодаря многочисленным преимуществам.

Подведём итог

Можно с уверенностью сказать, что хомуты, независимо от их назначения, действительно незаменимы. При желании крепёжное сантехническое изделие может превратиться в ремонтное и спасти соседей снизу от затопления. К тому же домашний мастер будет избавлен от затрат, связанных с ремонтом нижней квартиры. Если же требуется замена канализации или магистралей водоснабжения, альтернативы крепёжным хомутам и вовсе не существует. К тому же цена подобных сантехнических изделий невысока, а купить их можно в любом строительном магазине, что делает их доступными для любых слоёв населения.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. В процессе прочтения у вас могли возникнуть какие-либо вопросы по теме. Не стесняйтесь их задавать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально возможные сжатые сроки. Если же у вас есть опыт использования различных хомутов в профессиональном плане или при самостоятельном ремонте, просим поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вашему вниманию короткий, но довольно информативный видеоролик по сегодняшней теме.
