Саморегулирующийся теплый пол — виды греющих кабелей, особенности применения и монтаж

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

• программируемые, работающие по заранее установленной, в том числе сложной программе;
• без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

• встраиваемые – их устанавливают в специальное углубление в стене;
• накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

• выносные;
• встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

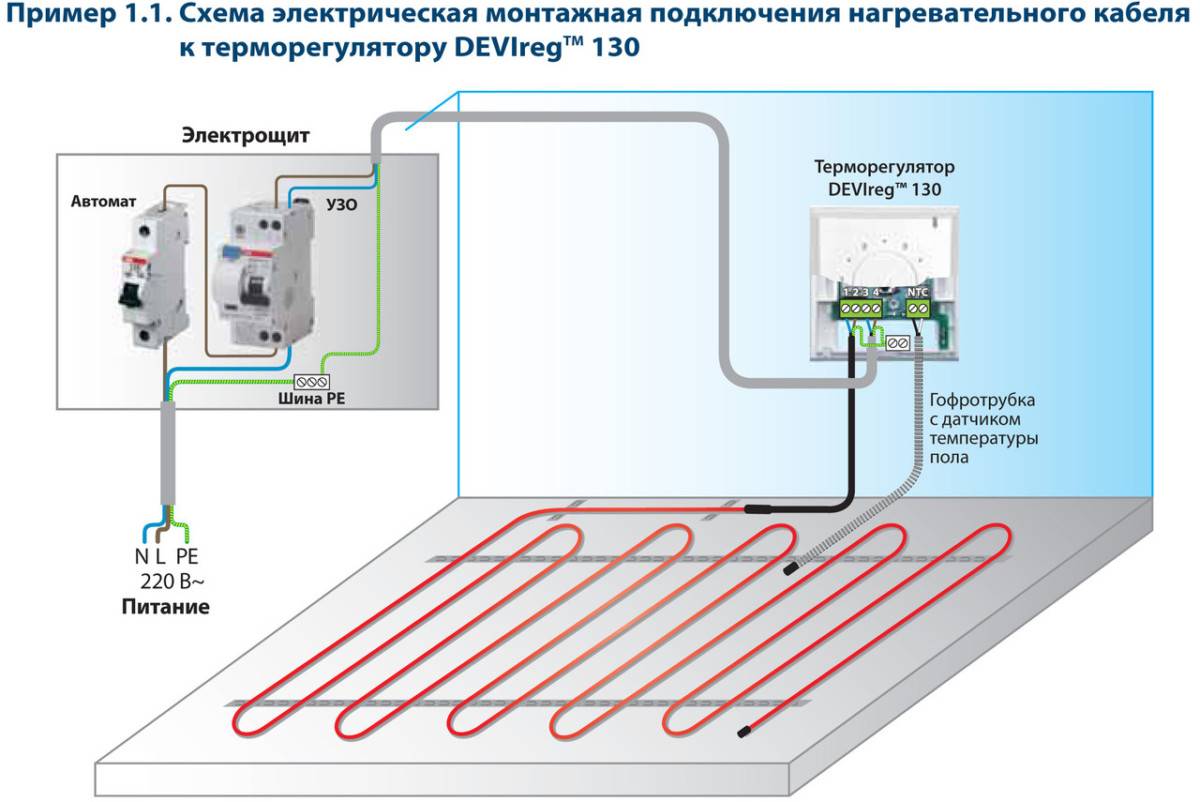

Схема подключения электричества

После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.

Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Правила укладки кабеля теплого пола

Чаще всего греющий провод укладывается по схеме «змейка». В этом случае необходимо соблюдать такие требования:

Нельзя допуска образования петель в кабеле. Пересекаться отдельные участки не должны.
Расстояние между системой нагрева и металлическими конструкциями составляет 5 см, системой и деревянными конструкциями – 3 см

Максимальным является расстояние от теплого пола до других источников тепла – полметра.
Важно соблюдать шаг укладки, который составляет 6-10 внешних диаметров провода.
Вся та часть кабеля, которая является горячей, должна находиться в однородном изоляционном материале.
Шаг кабеля для обустройства пола прямого действия составляет 10 см. Если укладка будет располагаться внутри стяжки – то 20 см.

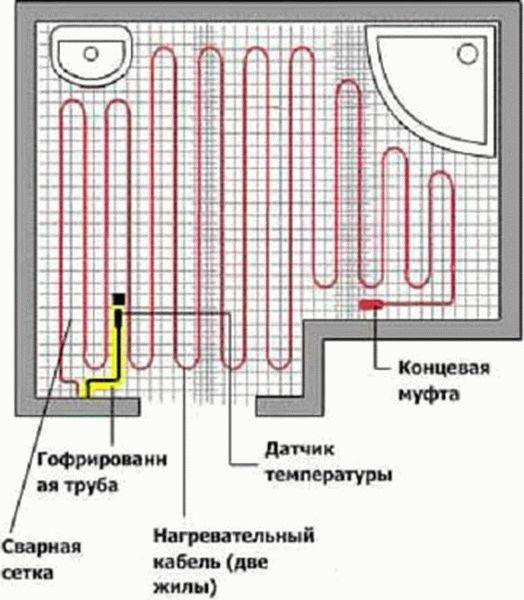

Схема укладки и подключения кабельного теплого пола

• Для подключения кабеля применяется терморегулятор. То есть напрямую к сети подсоединять его нельзя (есть некоторые исключения в случае саморегулирующегося кабеля).
• Размещается терморегулятор на высоте 50-150 см от пола.
• Обязательным элементом систем электрического нагрева считается датчик температуры, который должен быть размещен на расстоянии полуметра от стены. Для его подключения используется медный провод.
• Скрутки в системе не допускаются. Соединения кабелей производятся только посредством специальных клемм в распределительных коробках.
• На системе должны быть установлены защитные автоматы, которые не допустят скачков напряжения.
• Самостоятельно монтировать провод обогрева нельзя. Тут должен работать только высококвалифицированный мастер, имеющий соответствующее разрешение.

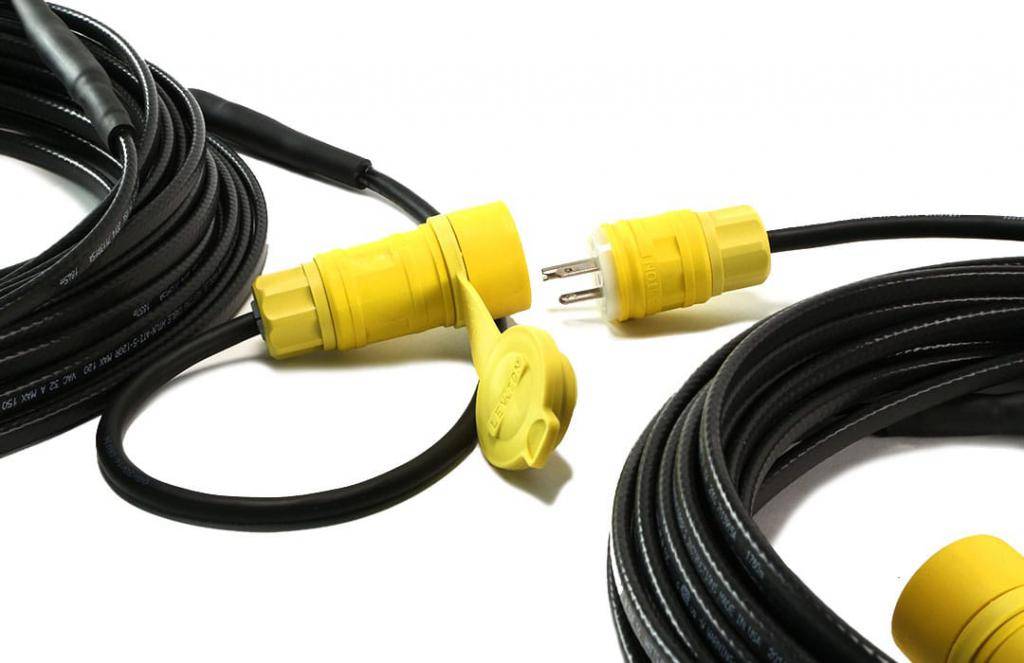

Что такое саморегулирующийся нагревательный кабель и как он выглядит?

Это кабель плоской формы, представляет собой 2 токопроводящие жилы, запрессованные в полупроводниковую полимерную матрицу так, что между жилами находится слой этого самого полупроводника. При низкой температуре в полупроводнике имеется множество токопроводящих каналов. Стоит подключить кабель к электричеству, как между жилами через полупроводник потечет ток, матрица начнет нагреваться, расширятся, а число каналов – уменьшаться. Чем сильнее нагрев, тем меньше станет путей для тока, и тем слабее будет дальнейший нагрев. В какой-то момент температура достигнет такого значения, что каналы в полупроводниковом материале почти полностью исчезнут. Наступит тепловое равновесие, когда количество отданного во вне тепла будет равняться выделившемуся от электротока – то есть дальнейшего нагрева не будет.

Примечательно, что любой участок работает независимо от остальных. Например, если проложить кабель около входной двери или вдоль внешней стены, где прохладнее – то и греть он там будет сильнее. А тот же самый кабель, идущий вблизи других источников тепла, где не так холодно, будет выделять меньше тепла. Поэтому он называется саморегулирующимся.

Поверх полупроводниковой матрицы имеется слой термостойкой изоляции, далее металлическая оплетка и, наконец, внешний слой изоляции. Наглядно выглядит так:

Принцип работы:

• «Состояние 1» – холодно, токопроводящих путей много, происходит интенсивный нагрев.
• «Состояние 2» – тепло, токопроводящих путей становится меньше, нагрев ослабевает.
• «Состояние 3» – горячо, мало токопроводящих путей, тепловыделение незначительное.

Область применения: для подогрева труб, резервуаров и емкостей, в качестве противообледенительных систем кровли, закладывается в цементную стяжку для обогрева пола с напольным покрытием из кафеля, природного камня, паркета или ламината.

Принцип работы

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой – в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

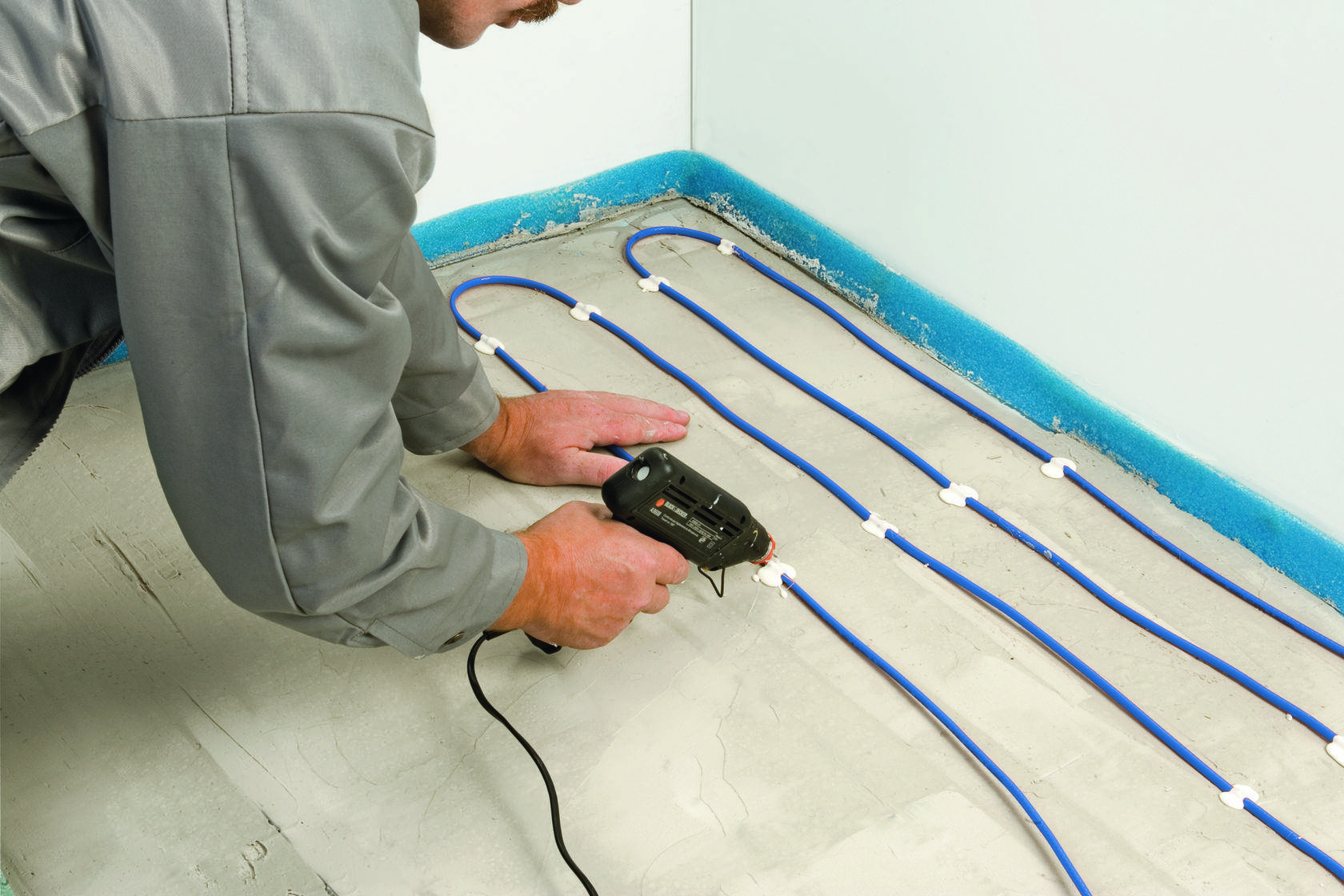

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

• тепло распространяется равномерно по всей площади трубы;
• система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.

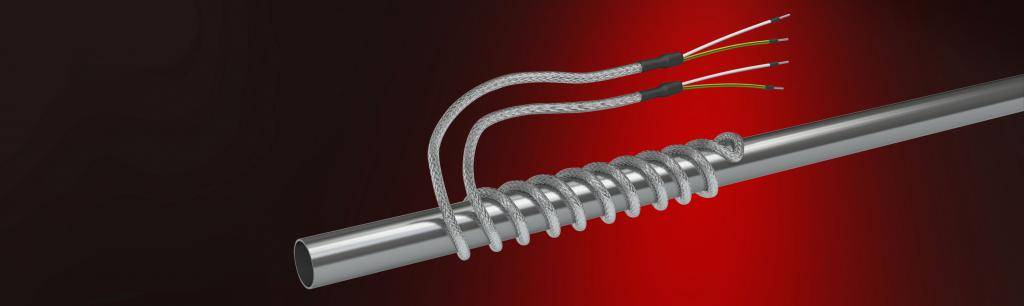

2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

• преимущественным средством крепления является клейка лента;
• при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
• если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
• при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
• если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Нагревательный кабель – принцип работы и применение

Преимущества и недостатки определяют сферу применения данных видов продукции:

1. Обогрев различных резервуаров, чтобы избежать переохлаждения.
2. Подпочвенный обогрев теплиц.
3. Растапливание снега и льда, которые могут образовываться на фасадах и подъездах у различных зданий.
4. Подогрев бетона. Часто такие кабели могут выполнять роль арматуры.
5. Создание тёплых полов. Отдельная широкая сфера применения, которая заслуживает дополнительного рассмотрения.
6. Предотвращение замерзания у труб.

Принцип работы описывается достаточно просто. Когда электрический ток проходит по какому-либо проводнику, то неизбежно образуется тепло. Количество этой энергии прямо пропорционально электрическому сопротивлению самого проводника.

В основу работы резистивных кабелей легло именно данное правило.

По сути, любой греющий электрокабель – тонкие металлические жилы. При их изготовлении применяют материалы с максимальным сопротивлением. При этом сами жилы обладают небольшой толщиной. Конструкция строится на одной жиле, либо сразу на двух.

Жилы кабеля окружены материалами, которые не пропускают электричество, это необходимо для соблюдения норм безопасности. Такая диэлектрическая конструкция получила название изоляции. Материалы в этом случае обладают ещё сопротивлением к повышенным температурам.

В металлическую оплётку кабели помещают, чтобы снизить отрицательное влияние электромагнитных полей, которые появляются вокруг изделий. Благодаря этому усиливается и механическое сопротивление различным повреждениям.

Весь кабель самогреющий помещается в единую оболочку, которая обеспечивает целостность и герметичность.

Крепление нагревательного мата и кабеля

Когда все вышеуказанные действия выполнены и поверхность полностью готова, можно приступать к правильной укладке полов, а точнее нагревательного элемента. Для кабеля отлично подойдет монтажная лента, к которой и крепится каждый элемент конструкции теплого пола. Если же имеется армирующая сетка, то к ней крепится кабель при помощи специальных хомутов из пластика. Это выполнять очень просто и быстро. Главное, чтобы порядок укладки теплого пола был соблюден. Такие же действия выполняются и при укладке нагревательного мата. Но тут есть свои правила и требования:

1. Следует довериться рекомендациям от производителя, чтобы выбрать именно тот вариант, который необходим для конкретного помещения.
2. В процессе укладки, а также при разрезании следует внимательно следить за состоянием нагревательного кабеля. Он не должен быть поврежден.
3. Если температура в помещении меньше, чем -5 градусов, то лучше повременить с монтажом и укладкой полов.
4. Подключение матов к сети лучше доверить специалистам (электрику).
5. Терморегулятор позволяет автоматически отключать нагревательные маты от сети. Без него обойтись нельзя.
6. Маты не должны растягиваться под усилием. Все эти внешние воздействия приведут к его повреждению.
7. Создание заземления кабеля.

Обращать внимание надо на расстояние между витками. Оно должно выдерживаться идентичным на всей площади основания пола в помещении

От исполнителя требуется лишь правильно разложить нагревательные элементы и в дальнейшем подключить их термостату и другим компонентам.

Все параметры сопротивления кабеля, а также правильность подключения должны проверяться после укладки.

Требования производителей ламината

Каждый изготовитель напольных покрытий тестирует свою продукцию, знает характеристики материала и, исходя из этого, выдвигает свои рекомендации по использованию на полах с подогревом.

Ламинат Таркетт и подогрев пола

Производитель Tarkett устанавливает следующие требования:

Нагревательные элементы (любого типа) должны находиться внутри основания (бетонной стяжки и т.д.)

• Возможна укладка на инфракрасную систему нагрева только, если температура поверхности не будет превышать 28 °C.

• Ограничение по температуре – не более 28 градусов на поверхности основания действует на все системы подогрева.

• Если максимальная температура подогрева выше 28 °C, то необходим регулятор температуры и контроль за тем, чтобы максимум был равен этому значению.

• Повышение температуры основания выше допустимого значения может вызвать дефекты покрытия, поднятие ламината «домиком» и приведение его в негодность.

Укладка ламината QuickStep на системы подогрева

Изготовитель бренда Квик Степ дает следующие инструкции:

Не рекомендуется использовать системы, включающие наряду с функцией подогрева и функцию охлаждения.

Использовать ламинат Quick Step со встроенными в пол нагревательными системами – водяными и электрическими. В этом случае:

1.      Нагревательные элементы распределяются в соответствие с инструкцией к системе подогрева.

2.      Заливается стяжка, выжидается время, необходимое для просушки основания.

3.      Рекомендуется постелить подложку Квик Степ с гидроизоляцией или подложку и пленку толщиной не менее 0,2 мм. При этом учитываются показатели ламината и подложки и вычисляется общий коэффициент теплового сопротивления, который не должен превышать 0,15 м2*К/Вт. Подобрать подложку к выбранной толщине ламината можно по допустимому значению из таблицы. Видно, что подложка Thermolevel не подходит для использования с системами «теплый пол».

При выборе пленочной системы подогрева работы выполняются в следующей последовательности:

1.      На основание укладывается подложка для выравнивания, изоляции пола, а также в нее можно спрятать электрические соединения, чтобы не допустить попадания в них влаги.

2.      На подложку укладывается инфракрасная пленочная система с соблюдением равномерного распределения тепла, направлением нагревательного потока вверх.

3.      Затем производится укладка ламината плавающим способом.

Есть еще новинка в сфере подогрева полов – каркасные рамы со встроенными водяными капиллярами или электросопротивлениями. Они также допустимы при использовании с ламелями, устанавливаются прямо под покрытием с соблюдением требований по максимальному нагреву.

Подогрев пола – отличный вариант создания комфортных условий в помещении. Под ногами теплая поверхность, а вверху воздух не такой горячий и сухой, как при радиаторном отоплении. Ламинат сам по себе холодный на ощупь, а системы «теплого пола» решают эту проблему.

    Дополнительную консультацию можно получить по тел. +7(391)296-21-20.
