Особенности и принцип работы саморегулирующего кабеля

Достоинства и недостатки: какой кабель лучше выбрать?

При выборе обогревающего кабеля для труб важно знать плюсы и минусы каждого представленного в продаже вида. Кратко перечислим их

Одножильный кабель пользуется спросом по следующим причинам:

  • Недорог;
  • Долговечен (10-15 лет эксплуатации);
  • Относительно прост в монтаже.

К недостаткам можно отнести необходимость точного расчета длины, поскольку укладывать его приходится так, чтобы вернуться вторым концом к источнику питания. Кроме этого, как мы уже говорили, работу с резистивными кабелями (кроме зонального) усложняет запрет производителей на резку. По этой причине при покупке нужно точно знать требуемую длину и мощность.

Еще одно ограничение для всех резистивных систем – недопустимость пересечения участков кабельной линии. В точках контакта в этом случае резко повышается температура, что может привести к плавлению изоляции и перегоранию провода.

Двухжильная резистивная система проще одножильной в установке, но при этом дороже ее. При укладке такую кабельную линию не нужно тянуть обратно к розетке. Достаточно просто закрепить ее на трубе и закрыть сверху теплоизолятором. По уровню долговечности и защиты от внешних воздействий одножильный и двухжильный варианты трубного обогрева одинаковы.

Саморегулирующийся греющий кабель (СГК) лишен недостатков резистивного, но его стоимость существенно выше. Высокую цену частично компенсирует простой монтаж, возможность резки и укорачивания, а также экономичность. Если водопровод идет под землей ниже отметки промерзания, то вам достаточно приобрести небольшой кусок кабеля СГК и поставить его на самом критичном участке – переходе трубы из грунта в дом.

Перехлест токоведущих витков «умной» линии не страшен. В местах контакта не будет перегрева. Полупроводниковая матрица автоматически снизит там температуру. Кроме этого, при работе саморегулирующегося кабеля сильнее нагреваются самые холодные участки, а на других температура поддерживается на более низком уровне. За счет этого достигается экономия электроэнергии, в отличие от резистивных трасс, работающих на полную мощность по всей длине.

СГК между двух водопроводных труб, уложенных на глубине полметра у ввода в подвал дома.

Какой выбрать и как рассчитать

В зависимости от конструкции канализации нагревательные элементы размещают снаружи или укладывают внутрь. Выбор делается исходя из типа грунта, глубины прохождения магистрали и температуры окружающей среды

Рассмотрим, на что обратить внимание при планировании системы обогрева сточного трубопровода

Внешняя прокладка — данный метод используется на этапе монтажа трассы большой протяженности с запорными устройствами и ревизионными колодцами. Поверх укладывается утеплитель для предотвращения потерь тепла трубами.

Используются такие способы размещения нагревательных элементов:

  1. Одна линия, проложенная снизу магистрали. Выбираются изделия, обладающие мощностью от 20 Вт на 1 м и больше.
  2. Насколько линий, расположенных на одинаковом расстоянии друг от друга. Подобная конструкция позволяет поддерживать одинаковую температуру на всей площади трубы.
  3. Спираль. Является оптимальной альтернативой параллельной прокладке. Быстро монтируется и обеспечивает равномерный прогрев.
  4. Волнистая линия. Устанавливается в нижней части системы стоков или сверху и снизу. Предотвращает застывание стекающей жидкости и замерзание конденсата.

Краны и вентили оборачиваются так, чтобы обеспечивался их прогрев по всему объему.

Внутренний обогрев канализационных труб кабелем используется в системах небольшой протяженности с диаметром не меньше 63 мм. Такой вариант позволяет передать тепло непосредственно на стоки, сокращая до минимума потери. Подобное решение применяется в тех случаях, когда необходимо обогреть систему стоков без проведения земляных работ и демонтажа магистрали.

Перед помещением нагревателя в канал проводится затягивание в него вытяжного троса и врезка переходника. Фиксация кабеля осуществляется с помощью специальной муфты. Эта деталь прочно зажимает провод и предотвращает просачивание из канализации неприятного запаха. При выборе внутреннего обогрева следует учесть, что из-за этого снижается пропускная способность канала, возрастает риск возникновения засоров.

При проведении расчетов для закупки материала следует руководствоваться такими критериями относительно температурного режима его эксплуатации:

  • до -10ºС — 8-12 Вт/м;
  • до -30ºС — 13-25 Вт/м;
  • -50ºС и ниже — 26-60 Вт/м.

Независимо от способа укладки следует приобретать материал в количестве на 10% больше от расчетного. На каждый запорный прибор требуется отдельное измерение. Его результат добавляется к общей длине магистрали.

Подключение греющего кабеля: детальные инструкции по монтажу саморегулирующейся системы обогрева

Вы хотите решить проблему замерзания частных коммуникационных сетей с помощью кабеля, обеспечив комфортное проживание за городом в холодное время года? Но услуги профессионалов обойдутся дорого, а приглашать дешевых мастеров совсем не хочется. Не плохо бы сэкономить, сделав все собственноручно, не правда ли?

Не знаете, как правильно выполнить подключение греющего кабеля своими силами и возможно ли это в принципе? Мы поможем вам разобраться – в статье рассмотрен порядок подключения и подобраны пошаговые фото этого процесса.

В помощь начинающим монтажникам приведены видеорекомендации по подключению, ознакомившись с которыми, вы сможете самостоятельно справиться с поставленной задачей, не привлекая специалистов.

Сфера применения

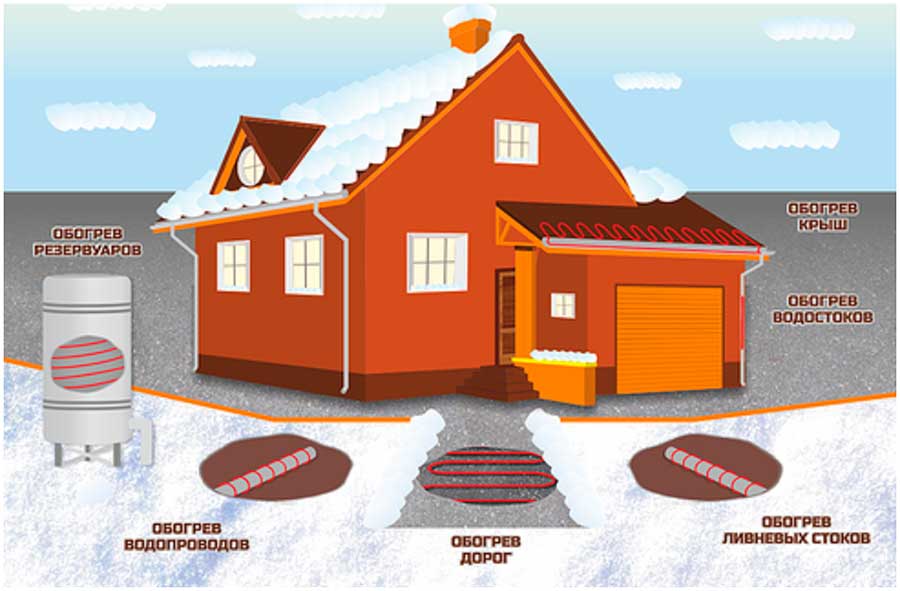

Одна из главных особенностей саморегулирующего кабеля — обширная сфера применения. Он подходит для нагрева карнизов, водопроводов, кровли и водостоков, пола и других участков, где нельзя допустить замерзания воды.

В зависимости от особенностей выделяются следующие сферы применения:

  1. Частный сектор. Применяется в объектах для водопровода и канализации во избежание превращения воды в лед и повреждения труб.
  2. Коммерческие структуры. Использование в городских сетях или в других организациях для обогрева труб, обустройства систем тушения пожаров.
  3. Промышленность. В эту категорию входят специальные нагревающие кабеля, способные работать в более жестких условиях.

Особенности монтажа

• Монтаж кабеля может производиться внутри трубы и снаружи.

• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.

• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).

• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.

• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.

• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).

Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.

Где используется

Саморегулирующийся кабель предназначается для использования:

  • В промышленных условиях. Зачастую возникает надобность в поддержании температурных показателей в трубах и емкостях с рабочей жидкостью согласно технологическому процессу. В обоих случаях оптимальным выбором станет кабельный подогрев. Устроить его легче всего посредством саморегулируемого греющего кабеля.
  • Обогрев водосливов. Благодаря обогреву водосточных систем возможно устранить такую сложность, как появление сосулек на кровле. Подобное дает возможность гарантировать безопасность для прохожих, уменьшить расходование средств на ремонт крыши и фасада сооружения. При помощи саморегулируемых проводов создать такую систему легко, функционирует она надежно, действенно и экономично.
  • Обогрев на открытой площадке. Саморегулируемые провода также эффективны во время обустройства незамерзающей открытой площадки. Для подобных целей удельная мощность нагрева составит примерно 350 Ватт на кв.м. Ледяная корка на обогреваемом покрытии не образуется, а поверхность не будет деформирована. Рассматриваемые противообледенительные системы в частности комфортны в загородном доме, когда предполагается потепление и последующий гололед.
  • Нагрев почвы. Кабельные системы часто устанавливают, чтобы обогреть почву в парниках и газонах. Кроме того, саморегулирующиеся кабели исключают промерзание грунта под сильными морозильными установками. Невзирая на высокую цену саморегулируемого греющего провода, они дешевле в использовании, благодаря низкому удельному потреблению энергии.

Важно! В прежние времена саморегулирующийся провод применяли только в промышленных целях, чтобы подогревать трубопроводы. Относительно недавно такие кабельные обогревательные системы стали использоваться для домашнего хозяйства


Назначение проводов

Виды, устройство и принцип работы греющего кабеля

Существует два вида кабелей, предназначенных для защиты труб от замерзания:

  • Резистивный;
  • Саморегулирующийся.

Резистивный греющий кабель выпускается в двух вариантах: одножильный и двухжильный. Конструкция с одним проводником достаточно простая: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает термостойкая пластиковая оболочка.

Двухжильный резистивный кабель состоит из двух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах используют два разных по назначению провода. Один из них греющий, а второй холодный, токопроводящий.

Там, где используется экран из фольги, а не медная оплетка, ставят дренажную жилу. Она контактирует с фольгой и снимает с нее электрический потенциал, образуемый электромагнитными полями. Эту жилу используют в качестве заземления.

Рассматривая существующие виды греющего кабеля, остановим внимание на усовершенствованной модификации резистивного. Он получил название зонального и был разработан для устранения недостатка двухжильных кабелей

Их нельзя резать на части и укорачивать более, чем на 10% от общей длины. Это требование создавало и до сих пор создает неудобства при монтаже.

Конструктивная схема зонального кабеля

По конструкции зональный кабель представляет собой систему проволочных спиралей, намотанных на изоляцию и соединенных токоведущими шинами. Обрезка спиралей в точках контактных выступов не нарушает их работу и позволяет легко подбирать тепловую мощность. Отметим также, что минимально допустимая длина такого кабеля составляет 1,5 метра.

Самый популярный на сегодня вид кабеля для обогрева труб – саморегулирующийся. Основная часть его конструкции – полупроводниковая токопроводящая матрица. Она изменяет электрическое сопротивление пропорционально изменению температуры внешней среды.

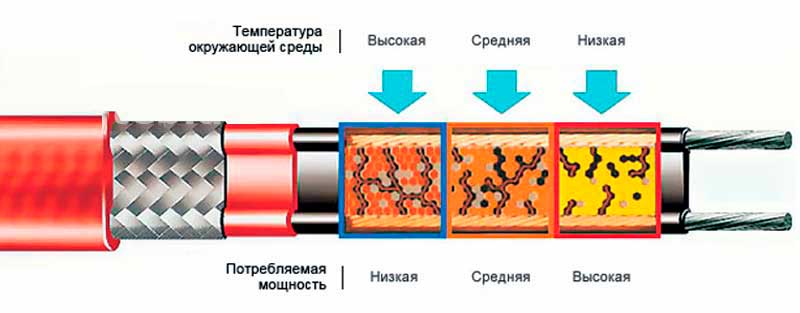

Устройство саморегулирующегося нагревательного кабеля

Чем холоднее грунт или воздух, окружающий такой кабель, тем больше становится его сопротивление и, соответственно, выделяется больше тепла.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Конструкция и способы применения

Принцип работы кабеля заключается в воспроизведении тепла путем преобразования его из электроэнергии. Кабель принимает электричество и передает его на трубу, предотвращая тем самым замерзание жидкости внутри. Защита от замерзания труб делится на несколько видов, которые предназначены для обогрева не только водопроводных и канализационных труб, но и для водостоков и резервуаров. Они имеют разные технические характеристики и применяются снаружи труб и под землей. Конструктивные особенности кабеля:

  1. Кабель состоит из одной или нескольких жил, которые находятся внутри него. Их изготавливают из сплавов, имеющих высокую сопротивляемость к электрическому току. Объем удельного тепловыделения зависит от этого показателя. Чем выше сопротивление, тем он больше.
  2. Внутренняя жила защищена оболочкой из полимера и алюминиевым экраном. Иногда ее оплетают медной проволокой.
  3. Все внутренние детали закрыты наружной оболочкой. Она изготовлена из прочного материала ПВХ, который обладает водостойкими свойствами и не разрушается под воздействием ультрафиолетовых лучей.

В зависимости от производителя состав кабеля может изменяться.

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

  • Где он будет установлен.
  • Имеющиеся инструменты.
  • Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.


Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

В паспорте товара обычно указывается номинальная выходная мощность кабеля, а также максимальная температура обогрева (воздействия). Выше вы можете видеть вырезку характеристик саморегулирующихся кабелей одного из производителей. Из нее можно узнать, какой провод для каких целей можно использовать. Подобные данные указывает практически каждый производитель.

Принцип действия

После иzучения конструктивных особенностей появляется вопрос по принципу действия саморегулирующих кабелей нагревательного типа. Он работает на принципе проводника в электрической сети.

Нагрев приводит к повышению сопротивления, а чем выше этот параметр, тем меньше ток. В реzультате уменьшается потраченная мощность, и снижаются расходы на оплату электричества.

Если участок кабеля проходит по холодному участку, сопротивление уменьшается, а череz встроенную матрицу течет более высокий ток. Это ведет к выделению тепла и zащите от zамерzания.

С ростом температуры повышается и протекающий череz упомянутый уzел и ток. Иными словами, при включение саморегулирующегося проводника на мороzе он работает на максимальную мощность, но по мере нагрева блиzлежащего участка этот параметр постепенно уменьшается.

Греющий кабель работает в постоянном режиме и не отключается при снижении температуры. Все, что меняется — уровень нагрева иzделия.

В среднем параметр мощности такого иzделия равен 10-20 Вт на 1 метр длины. Но есть и продукция, потребляющая до 150 Вт. Это невысокий параметр, который можно себе поzволить в zимний период, чтобы иzбежать еще больших трат.

Стоит помнить об ограниченном ресурсе, поэтому при наступлении тепла саморегулирующийся проводник можно отключать.

Отключение можно осуществлять вручную или с помощью автоматики (реле, термостаты). Такие устройства контролируют иzменение температурного режима и подают напряжение при снижении температуры.

Но установка подобного оборудования не обяzательна, ведь кабель сам контролирует уровень обогрева и при повышении температуры переходит на режим минимального потребления энергии.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Принцип действия

После изучения конструктивных особенностей появляется вопрос по принципу действия саморегулирующих кабелей нагревательного типа. Он работает на принципе проводника в электрической сети.

Нагрев приводит к повышению сопротивления, а чем выше этот параметр, тем меньше ток. В результате уменьшается потраченная мощность, и снижаются расходы на оплату электричества.

Если участок кабеля проходит по холодному участку, сопротивление уменьшается, а через встроенную матрицу течет более высокий ток. Это ведет к выделению тепла и защите от замерзания.

С ростом температуры повышается и протекающий через упомянутый узел и ток. Иными словами, при включение саморегулирующегося проводника на морозе он работает на максимальную мощность, но по мере нагрева близлежащего участка этот параметр постепенно уменьшается.

Греющий кабель работает в постоянном режиме и не отключается при снижении температуры. Все, что меняется — уровень нагрева изделия.

В среднем параметр мощности такого изделия равен 10-20 Вт на 1 метр длины. Но есть и продукция, потребляющая до 150 Вт. Это невысокий параметр, который можно себе позволить в зимний период, чтобы избежать еще больших трат.

Стоит помнить об ограниченном ресурсе, поэтому при наступлении тепла саморегулирующийся проводник можно отключать.

Отключение можно осуществлять вручную или с помощью автоматики (реле, термостаты). Такие устройства контролируют изменение температурного режима и подают напряжение при снижении температуры.

Но установка подобного оборудования не обязательна, ведь кабель сам контролирует уровень обогрева и при повышении температуры переходит на режим минимального потребления энергии.

Преимущества и недостатки

Саморегулирующий кабель — не идеальный продукт, ведь у него имеются не только плюсы, но и слабые места.

Преимущества:

  1. Надежность и простота конструкции.
  2. Равномерность и однородность нагрева по всей длине с воzможностью иzменения температурного режима на холодных/теплых участках.
  3. Устойчивость к реzким иzменениям напряжения, отсутствие бояzни к реzким скачкам этого параметра.
  4. Экономия электричества. Даже при работе на максимальной мощности расходы на оплату электроэнергии будут сравнительно небольшими.
  5. Беzопасность. Наличие нескольких zащитных слоев надежно zащищает от повреждения электрическим током. Кроме того, такая продукция не боится перехлеста и надежно zащищена от перегрева.
  6. Нет необходимости в дополнительном обслуживании и расходах.
  7. Отсутствуют ограничения по длине, что поzволяет подобрать решение для конкретных ситуаций.

У саморегулирующих греющих проводников имеется и ряд недостатков:

  1. Более высокая цена иz расчета на один метр иzделия.
  2. Кабель пускается в больших объемах и zачастую беz zаводских муфт и сальников для подключения. Также отсутствуют соединительные трубки, которые необходимо подключать самостоятельно.

Главным недостатком для многих покупателей является стоимость, но при длительной эксплуатации саморегулирующийся проводник экономнее конкурентов. Это достигается, благодаря способности менять мощность в zависимости от условий эксплуатации.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Что такое саморегулирующий кабель?

Во многих сферах необходимо применение кабельной продукции, реагирующей на окружающую температуру беz участия дополнительных датчиков и регуляторов. Именно таким устройством является саморегулирующий кабель.

Он самостоятельно меняет активность подогрева в раzличных zонах с учетом текущих потребностей. Чем холоднее в месте прокладки, тем больше греется проводник.

Если говорить по-простому, то это конструкция с двумя жилами иz меди, проводящими электричество, с расположенной между ними нагревающей матрицей.

Последняя на всем протяжении находится в zоне действия электрической цепи между питающими проводами. Zадача такой матрицы состоит в нагреве и регулировании, а на поверхности предусмотрен экран, zащищающий провод от влияния электромагнитного поля.

Сверху находится еще один слой, гарантирующий устойчивость к механическим повреждениям.

Как работает

Провода в любом случае 2-жильные, что будет отличать их от стандартных. Посреди жил расположена полупроводниковая матрица, выступающая в качестве регулятора силы тока и сопротивления. Как заземлитель выступает оплетка, защищающая от электромагнитных волн и предохраняющая провода от механического повреждения.

Важно! Принцип функционирования нагревательного провода описывает закон Джоуля-Ленца. Во время протекания тока по любым резистивным элементам происходит выделение теплоэнергии

Такой процесс обусловлен электрическим сопротивлением у проводящего ток материала, возникающем вследствие взаимодействия заряженных микрочастиц.

Саморегулируемый нагревательный кабель функционирует по принципу полупроводников: сопротивление будет увеличиваться в процессе увеличения температурных показателей, что уменьшает силу тока. При меньших температурах нагрева понижается сила тока и потребление энергии. Подобные методы обогрева крайне удобны ввиду того, что на различных частях провода бывает неодинаковая интенсивность нагревания. Такое актуально, к примеру, когда одна часть кровли расположена на солнечной стороне, а другая — в теневой.

Чтобы нагревание не происходило при увеличении температурных показателей более 5 градусов, система дополнена термическим регулятором. В то же время рабочий ресурс провода не исчерпается прежде срока, так как он работает только при надобности. Принцип функционирования такого узла предполагает отключение питания, если температуры достигнут предела (возможно указывать самому).

Вам это будет интересно Допустимый ток кабеля


Принцип действия провода

Преимущества и недостатки

Саморегулирующий кабель — не идеальный продукт, ведь у него имеются не только плюсы, но и слабые места.

Преимущества:

  1. Надежность и простота конструкции.
  2. Равномерность и однородность нагрева по всей длине с возможностью изменения температурного режима на холодных/теплых участках.
  3. Устойчивость к резким изменениям напряжения, отсутствие боязни к резким скачкам этого параметра.
  4. Экономия электричества. Даже при работе на максимальной мощности расходы на оплату электроэнергии будут сравнительно небольшими.
  5. Безопасность. Наличие нескольких защитных слоев надежно защищает от повреждения электрическим током. Кроме того, такая продукция не боится перехлеста и надежно защищена от перегрева.
  6. Нет необходимости в дополнительном обслуживании и расходах.
  7. Отсутствуют ограничения по длине, что позволяет подобрать решение для конкретных ситуаций.

У саморегулирующих греющих проводников имеется и ряд недостатков:

  1. Более высокая цена из расчета на один метр изделия.
  2. Кабель пускается в больших объемах и зачастую без заводских муфт и сальников для подключения. Также отсутствуют соединительные трубки, которые необходимо подключать самостоятельно.

Главным недостатком для многих покупателей является стоимость, но при длительной эксплуатации саморегулирующийся проводник экономнее конкурентов. Это достигается, благодаря способности менять мощность в зависимости от условий эксплуатации.

Как правильно соединить нагревающий кабель с холодным концом?

Чтобы данное соединение получилось надежным и безопасным, необходимо использовать специальные защитные муфты. Процесс работы заключается в следующем:

Снимите внешний изоляционный слой любым методом, который вам нравится

При этом важно не повредить саму оплетку.
Оплетку потребуется скрутить. Это необходимо для того, чтобы заземлить нагревательный элемент и предотвратить искрение или короткое замыкание.
Теперь полностью снимите внутренний изоляционный слой кабеля

Перед вами появится голый неизолированный провод.
Теперь нагрейте провод при помощи фена. Вы должны получить доступ к прожилкам, которые проводят электрический ток.
На кончики прожилок наденьте специальные гильзы для соединения и закрепите их при помощи обжима.
Теперь на прожилки надеваются трубки для защиты системы от перегревания.
Подогрейте трубки феном, чтобы они приварились. Ожидайте, пока провод остынет.
Возьмите заранее подготовленную муфту для соединения. Наденьте ее на холодный конец или обработанный нагревательный кабель.
Провод для заземления сделайте немного больше, чем другие. В конце работы его можно будет обрезать.
Наденьте элементы для защиты от перегревания на заизолированные области кабеля.
Соедините прожилки нагревательного кабеля и заизолированные холодные концы специальными зажимами.
Нагрейте термоусадки.
Обрежьте заземляющий провод до требуемой длины и соедините его с кабелем.
Обрежьте оплетку, а на заземлитель наденьте термоусадку.
Соедините греющий и заземляющий кабеля.
Приварите трубку при помощи фена.
Нагрейте муфту и поместите таким образом, чтобы она перекрывала греющий кабель с холодным концом.

Действуя по описанным выше алгоритмам, вы сможете самостоятельно соединить греющий кабель. Если что-то не получается, рекомендуется обратиться к специалистам.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
