Материалы для монтажа системы
Печь с водяным контуром
- Теплообменник;
- Трубы;
- Жидкость-теплоноситель;
- Отопительные приборы.
Теплообменник
Данная часть системы является ее сердцем. Именно теплообменник помещается в печь или в самое начало ее дымохода. Основная часть системы, реализующей водяное отопление дачи своими руками может быть также изготовлена самостоятельно.
Традиционно для этого используется черная сталь. Такой выбор делается благодаря ее прекрасным эксплуатационным характеристикам и малым значением такого параметра, как цена.
Габаритные размеры и форма теплообменника напрямую зависят от типа топки вашей печи.
Такой элемент системы может быть изготовлен в виде следующих фигур и конструкций:
- Змеевик;
- Плоский бак;
- Бак в форме буквы «Г»;
- Водяная рубашка;
- Бак в форме цилиндра;
- Решетка из труб.
Обратите внимание! Чем больше будет площадь поверхности теплообменника, тем тепловой энергии больше он возьмет в процессе горения топлива. Помимо формы, также очень важен перепад высоты между входным и выходным отверстием
Изделия из стали
Для загородных участков, где возможны перепады напряжения или полное отсутствие электричества, наиболее приемлемым выбором может стать гравитационная система отопления, которая не только исключит расходы на электроэнергию, но и исключит необходимость использования такой услуги, как аренда дизель генератора для дачи. Диаметр труб в данном случае должен быть достаточно большим.
Совет. Обычно используется труба диаметром не менее ДУ32. Если дачное строение является достаточно большим, а соответственно отопительный контур будет длинным, лучше использовать трубы марки ДУ40 или ДУ50.
А вот в качестве подводок к самим батареям следует применять трубы ДУ20. Для подключения одного отопительного прибора такого диаметра будет достаточно.
Если говорить о материалах, то на практике чаще можно встретиться со стальными отопительными контурами, но на самом деле это просто дань традициям. Температура теплоносителя в системе не превышает температуру кипения поэтому вы смело можете выбирать металлопластиковые и полипропиленовые изделия.
Теплоноситель
Хоть речь в данной статье и ведется о том, как обустроить водяное отопление дачи своими руками, в роли теплоносителя лучше воду не использовать. В любом случае жить на даче всю зиму вы не будете, а она в контуре при минусовых температурах может и замерзнуть, нарушив его герметичность.
Инструкция по созданию отопления предусматривает выбор теплоносителя из следующих возможных вариантов:
- Солевой раствор. созданный в пропорциях 40% поваренной соли, на 100% воды. Такой раствор замерзнет только при -20 0 С;
- Глицериновый теплоноситель. Цена такой жидкости достаточно высока, но контур заполняется лишь однажды. Данный теплоноситель остается жидким при температуре -30 0 С;
Обратите внимание! Даже при более низких температурах такой наполнитель твердеет, но не расширяется при этом, а значит, герметичность контура не будет нарушена
- Пропиленгликоль – материал нетоксичный, но обладает более низкой теплоемкостью и малой текучестью.
Отопительные приборы
Профессионалы советуют минимизировать объем отопительных приборов с целью экономии на объеме теплоносителя и увеличения скорости обогрева. Именно поэтому золотой серединой между стоимостью и качеством изделия являются секционные радиаторы из алюминия. Они обладают небольшим объемом и быстро прогреваются.
Дизельный котел
Дизельные агрегаты – это автономное оборудование, которое работает от дизельного топлива – солярки. Для работы такого котла нужно электричество. Дизельный котел оснащен вентиляторной горелкой, которая функционирует, так что при распылении топлива оно смешивается с воздухом и горение стает более интенсивным.
Дизельные котлы от современных производителей имеют съемную конструкцию горелки и оборудование можно сделать газовым. Для этого производят монтаж газовой горелки. Для дачи это достаточно удобно, так как если появится газовая магистраль в поселке можно легко переделать систему. Дизельный автономный котел работает при водяной системе, при монтаже которой лучше рассчитывать на теплоноситель в виде антифриза.
Но к недостаткам этого оборудования можно отнести дороговизну топлива. Рассматривая вариант с отоплением дачи можно сделать вывод, что котел не будет гореть постоянно, соответственно и затраты будут небольшие. При необходимости его монтаж осуществляют специалисты под ключ.
Варианты отопления дачи
Монтаж
Определившись с местом нахождения отопительного котла, следует начать монтаж водяного отопления своими руками. Сначала понадобится начертить схему разводки отопления. Четко и внимательно продумать все нюансы – расположение труб, стояков, позиций радиатора. Последний пункт лучше расположить непосредственно под оконными проемами, это даст возможность обогрева рамы стекла, предотвратив тем самым запотевание и смещение точки росы
Следует отметить что, при прокладке труб обратите внимание на количество изгибов, если их достаточно много, то вам обеспечена недостаточная циркуляция теплоносителя
Рисунок 3: Водяная система отопления дома
Исходя из ваших денежных средств, необходимо выбрать материал, из которого будут изготовлено отопительное оборудование и общая протяженность отопления, ведь большое количество сечений магистральных труб в системе обеспечивает простое и быстрое перемещение по ним теплоносителя. На первых стадиях монтажа по магистралям, подводящим к радиаторам, в самой высокой точке отопительной системы устанавливается расширительный бак с наличием трубопровода с переливом или без него (немаловажную роль играет конструкция бака). Баки расширительные могут быть закрытого типа или открытого. (См. также: Печи отопительно-варочные своими руками )
Совет! Бак расширительный открытого типа, в отличие от закрытого, можно установить на необходимом участке отопительной системы, но чаще всего его следует монтировать недалеко от котла отопления.
Следующий этап – монтаж трубопровода до, между и после радиаторов, а также установка самих радиаторов. Здесь все гораздо проще — необходимо вывести трубу до позиции радиатора, установить радиатор, соединить соответственно выводы и вводы, затем трубу вывести к позиции другого радиатора, где все операции последовательно повторяются. Во время эксплуатации водяной отопительной системы будет правильно, если каждый радиатор будет оснащен краном, который позволяет устранять создавшиеся воздушные пробки в данной секции отопления. Завершающим этапом будет замыкание отопительного контура, где и было его начало – в отопительном котле. В котел устанавливают фильтр и, при возникшей необходимости, устанавливается насос принудительной циркуляции (фильтр устанавливается до насоса).
Очень часто владельцы частных домов имеют гараж, пристроенный к дому. В таком случае очень удобно будет сделать водяное отопление гаража своими руками. Вода в радиаторах будет нагреваться от котла, который будет находиться в другом помещении (в доме или в летней кухне). Это очень удобно и экономически выгодно. Монтаж такой системы в гараже ничем не отличается от монтажа водяного отопления в доме. (См. также: Простая печь своими руками )
Важно! Требуется установить в любой точке отопительной системы узел слива-залива, так как во время прекращения эксплуатации или в случае ремонтных работ, будет возникать потребность слить воду. При первоначальном запуске собственного водяного отопления желательно вызов специалиста для контроля всей ситуации

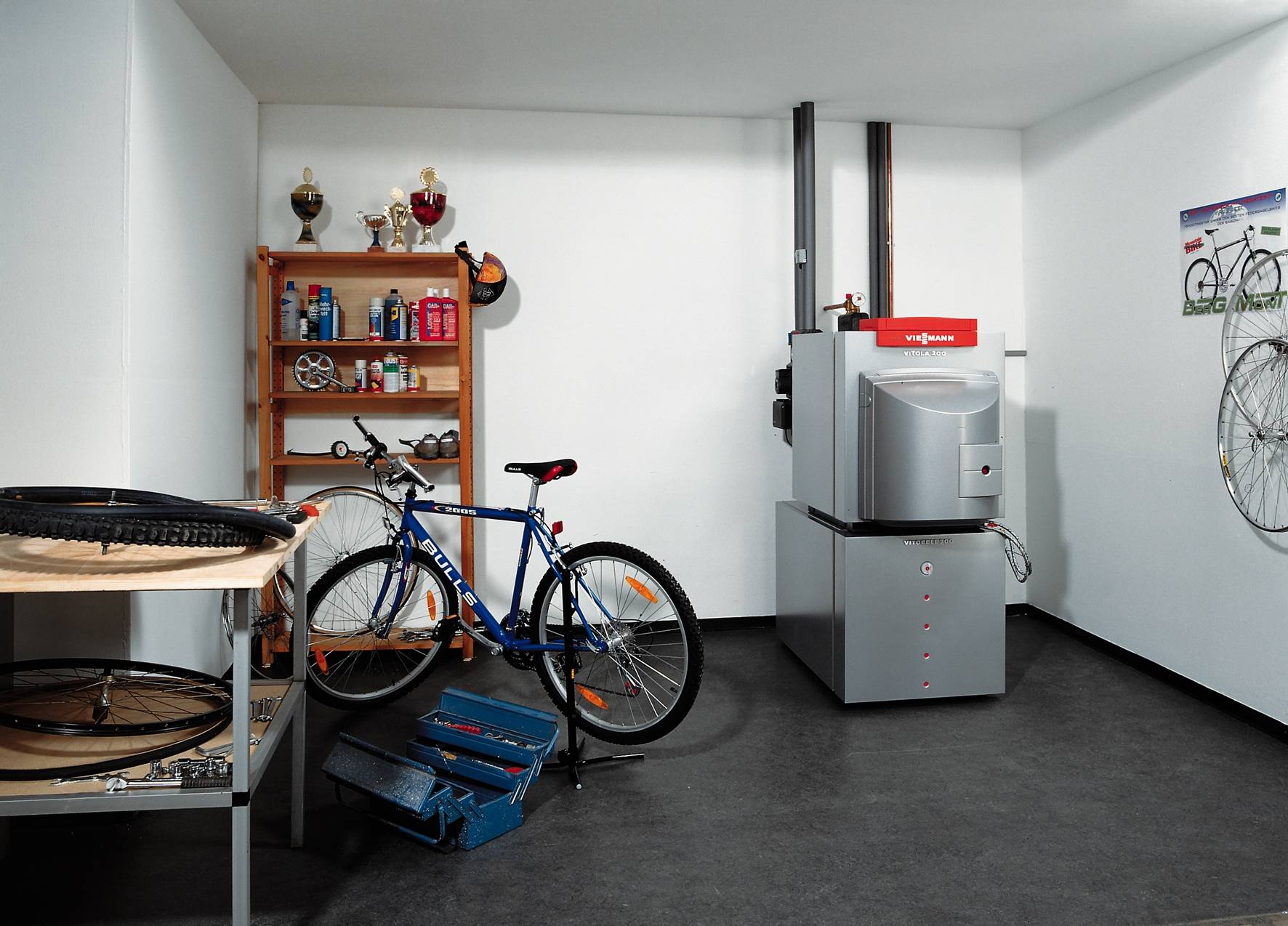

Рисунок 4: Система водяного отопления гаража
Довольно популярно в наше время стало отопление пола, которое может основываться либо на электричестве, либо на воде. Водяное отопление пола своими руками – это с одной стороны простая, а с другой стороны сложная задача. Нужно проложить полипропиленовые или металлопластиковые трубы, по которым будет идти горячая вода под напольным покрытием. Регулировать температуру легко с помощью специального комнатного термостата. Такой теплый пол имеет преимущества перед электрическим аналогом – дешевизна и низкая энергоемкость.
Если жителям многоквартирных домов практически не нужно беспокоиться об установке отопительной системы благодаря наличию централизованной, то жители частных домов должны самостоятельно думать об этом. Несомненно, в холодное время года дом обязательно будет нуждаться в отоплении. В настоящее время отопление при помощи печки или дров – это не так эффективно. На смену им уже давно пришло водяное отопление своими руками которое обустроить не так-то и сложно.
Составные части водяной системы отопления
В классическом варианте водяная отопительная система включает нагревательный котел, который соединен с радиаторными магистралями. Вода поступает в магистрали и радиаторы, отдает тепло в отапливаемые помещения, затем возвращается обратно в котел. Устройство водяного отопления своими руками – не такой простой процесс, но он под силу домашним мастерам.
Решение задачи по отоплению
Принцип работы водяного отопления не отличается сложностью. Конструкция состоит из нагревательного устройства, труб и отопительных приборов, которые замкнуты в единую систему.
Отопительный котел создает требуемую температуру теплоносителя, в качестве которого используется вода или антифриз. Нагретый теплоноситель перемещается по трубопроводу к радиаторам, которые устанавливаются в отапливаемых помещениях. Последние передают полученное тепло в атмосферу комнаты, тем самым прогревая ее. Теплоноситель, отдавший тепло, двигаясь по трубам, возвращается в котел, где снова происходит его нагревание. Далее цикл повторяется.
В зависимости от способа перемещения теплоносителя отопительная система может быть с естественной или принудительной циркуляцией.
Система циркуляции теплоносителя
Естественная циркуляция
Работа отопительной системы основана на разности плотностей нагретой и холодной жидкости. Нагретый теплоноситель имеет меньшую массу, поэтому он движется вверх при перемещении по трубам. При движении температура снижается и плотность вещества уменьшается, поэтому оно стремится вниз при возвращении в котел.
Работа отопительной системы в этом случае не зависит от электроэнергии, что делает ее полностью автономной. Кроме этого конструкция такого отопления существенно упрощается.
Недостатком такой системы отопления является значительная протяженность трубопровода, а также необходимость использовать трубы большого диаметра. Это обстоятельство удорожает стоимость конструкции.
Кроме этого в этом случае требуется создание уклона труб и отсутствует возможность применения современных отопительных приборов.
Принудительная циркуляция
При создании отопительной системы на даче с принудительной циркуляцией теплоносителя в схему включается насос, создающий давление. Также подобная конструкция предусматривает установку расширительного бачка, который необходим для отбора излишков жидкости в системе. Конструкция бачка может быть открытой или закрытой. Использование второго варианта предпочтительнее, так как исключаются потери на испарение. Если теплоносителем является незамерзающий раствор, то бачок обязательно должен иметь закрытое исполнение. Для контроля давления монтируется манометр.
В случае применения такой конструкции отопления появляется возможность использовать меньшее количество теплоносителей, сократить протяженность трубопровода и уменьшить диаметр труб. Температуру можно регулировать в каждом отопительном приборе индивидуально.
Циркуляционный насос требует подключения к электрической сети. В противном случае система работать не будет.
Конструкции котлов
При выборе отопительного устройства следует отталкиваться в первую очередь от типа энергоносителя
При рассмотрении этого вопроса следует обратить внимание на его стоимость и возможность его доставки
Второй по важности фактор, влияющий на выбор котла – это мощность оборудования. Усредненно принято считать, что для отопления 10 кв.м
площади помещения требуется 1 кВт
Усредненно принято считать, что для отопления 10 кв.м. площади помещения требуется 1 кВт.
При проектировании дачной отопительной системы необходимо учитывать место установки котельного оборудования. Рекомендуется выносить его за пределы дома и располагать в пристройке. В любом случае конкретные условия монтажа определяют способ размещения котла.
Рассмотрим варианты отопительного оборудования для дачи.
Жидкотопливные котлы
Такие агрегаты работают на дизельном топливе или отработанном масле. Последний вариант более предпочтительный, так как стоимость топлива существенно снижается. Жидкотопливное оборудование привлекает не столько своей экономичность, сколько возможность полной автоматизации его работы. Использование солярки не дает возможности получения экономии средств. Топливо при пониженных температурах становиться более вязким, что препятствует стабильному процессу горения. Для такого котла требуется сооружение отдельного помещения, так как его работа сопровождается сильным шумом.
Котел на жидком топливе
Котлы на твердом топливе
Несмотря на то, что необходимо постоянно пополнять запасы дров, стоимость твердого топлива не сопоставима с жидким топливом, а тем более с электричеством и газом. Можно получить экономию, собирая валежник в ближайшей лесополосе.
Недостатком такого вида топлива является быстрое прогорание, одной закладки достаточно для работы котла на протяжении не более шести часов. Установка пиролизных котлов увеличивает длительность работы оборудования на одной закладке, но использовать их нецелесообразно для дачи небольшой площади.
Температуру горения в твердотопливных котлах регулировать невозможно. Существует только один способ оказывать влияние на процесс горения: изменять подачу воздуха при помощи заслонки. Кроме этого для хранения запаса топлива требуется организовать определенным образом помещение.
Какую систему выбрать?
Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:
Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.
Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.
Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.
Естественная циркуляция
В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.
Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.
Горячая вода легче холодной, поэтому она проходит в высшей точке стояка. Отдав по пути свое тепло радиаторам, остывший теплоноситель вытесняется горячим и опускается в нижнюю точку системы (в котел), где снова нагревается.
Принудительная циркуляция
Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.
Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.
При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.
Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.
Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.
Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.
В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.
Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.
Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.
Жидкотопливные котлы
По стоимости отопительной техники и ее монтажа обогрев на отработанном масле или дизельном горючем обойдется примерно так же, как и на природном газе. Схожи у них и показатели эффективности, хотя отработка по понятным причинам несколько проигрывает. Другое дело, что данный вид отопления смело можно назвать самым грязным. Любое посещение котельной закончится, как минимум запахом солярки либо испачканными руками. А уж ежегодная чистка агрегата – это целое событие, после которого вы измажетесь сажей по пояс.
Применение солярки для отопления – не самое выгодное решение, цена горючего может крепко ударить по карману. Поднялось в цене и отработанное масло, разве что вы имеете какой-нибудь дешевый его источник. Это значит, что ставить дизельный котел есть смысл, когда нет других энергоносителей или в перспективе — подведение магистрального газа. Агрегат легко переходит с солярки на газ, а вот печь на отработке сжигать метан не сможет.
Особенности дачного отопления
Водяное отопление современное и дешевое
В большинстве случаев дача не является местом постоянного проживания, поэтому отопление загородного дома имеет следующую специфику.
Как правило, дачный поселок удален от магистрали, осуществляющей снабжение газом. Это обстоятельство вынуждает искать другой источник тепловой энергии и практически исключает установку газовых котлов.
Если на даче организовано снабжение электроэнергией, то имеются ограничения по мощности и в монтаже проводки. Если при снижении температуры воздуха в теплое время года имеется возможность использовать для отопления кондиционер, то в морозы он не поможет.
Целесообразно осуществлять отопление дачи периодически
В этом случае следует принимать во внимание риск разморозки системы при значительных холодах
Нагрев помещений должен происходить максимально быстро.
Твердотопливный котел
В этой установке топливом выступают дрова, уголь, кокс, торфяные брикеты. Отопление с помощью твердотопливного котла (рис. 4) — это автономное отопление для дачи. Преимуществом этого оборудования является дешевизна и распространение топлива. Это выход из положения, когда в поселке проблемы с электричеством и нет газификации.
Рис. 4 Установка твердотопливного агрегата на даче
Новые модели твердотопливных автономных котлов имеют массу преимуществ. Они работают с любым теплоносителем (антифриз, вода), долго поддерживают температуру в доме благодаря специальному клапану и датчику. В этом котле больше времени между загрузками топлива. Отопление дачи дровами дешевый и эффективный вариант.
Очень важен в этом случае правильный монтаж дымохода, его высота указана в инструкции к модели котла. Установку можно произвести самостоятельно или под ключ.
Требования, предъявляемые к отопительным системам
При создании системы отопления на даче для максимально эффективной ее работы следует придерживаться ряда рекомендаций и правил.
С целью поддержания непрерывности движения теплоносителя основной стояк следует качественно утеплить.
Это связано с тем, что перемещение жидкости возможно в том случае, если система заполнена водой и существует разница температур.
При необходимости можно увеличить скорость движения теплоносителя. Достичь такого эффекта возможно при увеличении высоты трубопровода и радиаторами. При этом создании таких условий циркуляции это расстояние не должно быть менее, чем три метра. Для достижения такого результата при отсутствии подвала, котел размещают в цоколе на высоте расположения отопительных приборов на первом этаже. В этом случае рекомендуется переместить центр котла вниз на 150-200 мм относительно оси радиаторов. С этой целью сооружают приямок.
Большинство дачных отопительных систем работает на принципе гравитационной циркуляции жидкости. Длина конструкции трубопровода при этом не превышает 15-30 м. С увеличением протяженности труб трение внутри системе не позволяет осуществлять отопление эффективно. Для уменьшения влияния этого фактора желательно использовать трубы большего диаметра и предусматривать широкие проходные отверстия в конструкции отопительных приборов.
Виды систем отопления
Современные инженерные системы, предназначенные для отопления загородных домов, могут быть:
- Однотрубными. Это простые конструктивно и довольно-таки распространенные системы. К их достоинствам относят дешевизну и простоту сборки. К недостаткам — неравномерный прогрев находящихся на неодинаковом расстоянии от котла помещений.
- Двухтрубными. Системы этой разновидности отлично подходят для отопления домов большой площади и коттеджей. Их сборка обходится дороже монтажа однотрубных систем. Однако и отапливать помещения с их применением можно эффективнее.
- С естественной циркуляцией теплоносителя. В этом случае вода по магистралям передвигается за счет перепадов давления на входе и выходе самотеком. Происходит так потому, что ее плотность может довольно-таки сильно изменяться в зависимости от температуры нагрева.
- С принудительной циркуляцией. Системы этого типа несколько более сложны в сборке. Однако радиаторы отопления, включенные в их конструкцию, прогреваются намного равномернее, чем в однотрубных конструкциях. Перемещение теплоносителя по магистралям в этом случае происходит в результате работы циркуляционного насоса.
Однотрубная система отопления
Такие системы обычно собираются только в одноэтажных зданиях небольшой площади. В этом случае в конструкцию включается одна магистраль, одновременно являющаяся и подводящей, и обратной. Прокладываться она может под полом или прямо по стене. Радиаторы в таких системах устанавливаются на байпасе с перекрывающим краном. Такая схема в последующем облегчает их ремонт или замену, а также позволяет регулировать температуру воздуха в разных помещениях. Сами трубы устанавливаются с уклоном не менее 0.005 м на погонный метр в сторону тока воды.
Двухтрубные системы отопления
Оборудование этого типа является, как уже упоминалось, очень удобным в эксплуатации, но при этом и более сложным в монтаже. Существует всего две разновидности двухтрубных систем: вертикальные и горизонтальные. Первый тип обычно используется в одноэтажных домах. Для двух- и трехэтажных коттеджей больше подходит вертикальная двухтрубная система отопления. В этом случае устанавливаются два стояка: подводящий и обратный. К ним и подключаются контуры каждого этажа.
Схемы систем отопления для частного дома
Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:
- по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
- в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.
Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:
Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.
В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.
Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.
Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.
Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:
тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;
попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;
коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.
Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.
Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.
Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.
Паровое отопление за городом
Паровое отопление на даче своими руками – это система обогрева помещения, к которой в качестве теплоносителя выступает перегретый водяной пар. Такое отопление было популярным в начале 19 века. Со временем пар был заменен водой.
Каждый дачник волен сам выбирать какого типа отопительная система будет установлена в его загородном доме, поэтому зачастую владельцы задаются вопросами не только о том, как самостоятельно обустроить систему водяного отопления, но и вопросом о том, как сделать паровое отопление на даче самостоятельно?
Системы обогрева с помощью пара состоят из следующих элементов:
- Паровой котел;
- Трубы для транспортировки теплоносителя;
- Отопительные приборы или радиаторы.
Выбираем оборудование для отопления частного дома
В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.
На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.
Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.
Особенности выбора материала труб
До недавнего времени традиционным материалом для создания трубопровода отопительной системы считался металл. Однако сварные конструкции из стали подвержены воздействию коррозии, поэтому их заменяют оцинкованными или нержавеющими трубами. Максимально надежными считаются медные трубы, которые способны работать при существенных перепадах давления. Однако у всех этих материалов один существенный недостаток: значительная стоимость.
Современные трубы из металлопластика являются отличным аналогом металлическим изделиям. Материал не ржавеет, обладает достаточной прочностью и прост при монтаже. Повреждение таких труб возможно только в случае значительных перепадов температур.
Принципы монтажа системы

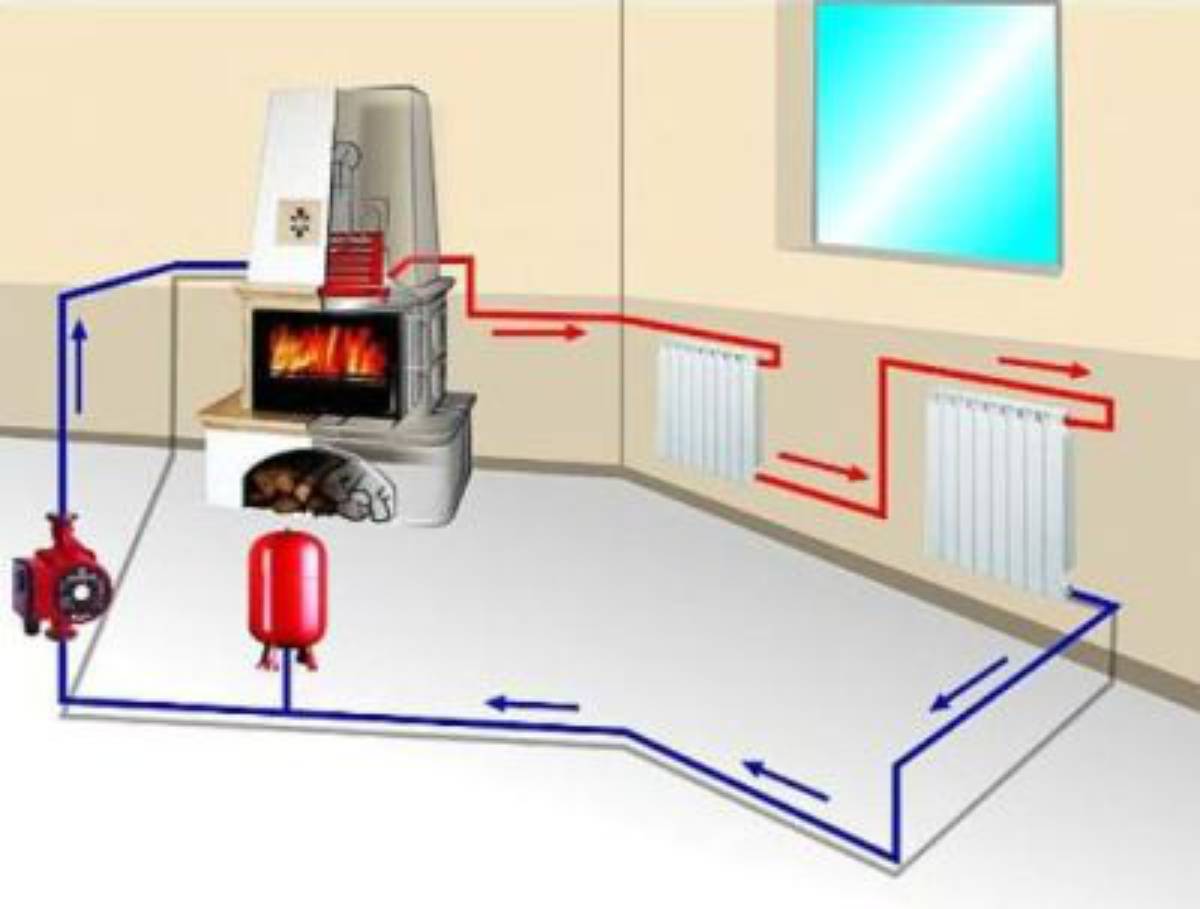

На фото – схема отопительного контура
Единственным отличием такого рода отопительной системы от обычной гравитационной является установка теплообменника внутри домашней кирпичной печи вместо котла.
В остальном процесс монтажа является достаточно традиционным:
- Отопительная система может быть конструкцией открытого и закрытого типа. Отрытый тип системы в наивысшей точке контура предусматривает монтаж открытого расширительного бака. А во втором случае устанавливается ручной или автоматический воздушник;
- От теплообменника, расположенного в печи, теплоноситель транспортируется в наивысшую часть контура, образуя разгонный коллектор;
- Отопительные системы с водяным контуром обычно обогревают дома сравнительно небольших площадей, для которых подходит простейшая разводка барачного типа. Строение опоясывается трубным кольцом, в которое врезаются радиаторы.
Обратите внимание! В системах, где радиатор располагается выше контура, его конструкция пересматривает установку воздушника, вентиля или водозаборного крана
