Стальные радиаторы отопления разновидности, характеристики и преимущества батарей

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

  • блока окон «Вид радиатора»;
  • десяти строк ввода данных;
  • блока окон «Тип подключения»;
  • четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

  • Количество секций, в штуках.
  • Тепловые потери помещения, в ваттах.
  • Удельные теплопотери помещения, в Вт/м2.
  • Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

  • Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
  • Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
  • Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Радиаторы отопления и их характеристики

Говоря про свойства радиаторов отопления, необходимо уделить внимание следующим характеристикам:

  • Максимальное давление;
  • Максимальная температура;
  • Теплоотдача.

Отопительные радиаторы и батареи сопровождаются паспортами, где указываются их характеристики. С габаритами вы можете разобраться по своему усмотрению, мы же будем рассматривать характеристики другого типа.

Основные характеристики самых распространенных радиаторов для отопления.

Покупая батареи отопления, обязательно ознакомьтесь с параметрами максимального давления. Помните, что максимальное значение должно быть выше номинального давления, которое будет наблюдаться в вашей отопительной системе. Если вы купите батарею с неподходящими параметрами, вы рискуете затопить не только свою квартиру, но и соседскую – когда радиатор прорвет, вам придется решать массу проблем с ремонтом и соседями. Поэтому мы рекомендуем вам покупать отопительные приборы, которые смогут обеспечить достаточный запас по давлению.

Обратите внимание и на такой параметр, как максимальная температура. Для алюминиевых и биметаллических батарей она составляет до +110-130 градусов

Чугунные батареи способны выдерживать и более высокую температуру, достигающую до +150 градусов. Такая температура в отопительных системах достигается редко, но батареи должны быть готовыми перенести столь мощные тепловые нагрузки.

Самым важным параметром является теплоотдача, так как именно от нее зависит, насколько тепло и комфортно будет в вашем жилище. Мы рекомендуем выбирать радиаторы с максимальной теплоотдачей – тем самым вы сможете обеспечить максимум тепла при минимальных затратах на энергоресурсы. Например, отопительная система, построенная на биметаллических радиаторах, будет более экономичной, чем система, построенная на радиаторах из чугуна.

Высокая теплоотдача хороша и тем, что позволяет уменьшить количество секций, что делает отопительную систему более аккуратной, компактной и незаметной.

Виды отопительных радиаторов

Существует несколько основных типов батарей отопления, применяющихся для обогрева частных домов и квартир в многоквартирных постройках. На выбор покупателей представлены следующие типы радиаторов:

  • Чугунные;
  • Стальные (панельные и трубчатые);
  • Алюминиевые;
  • Биметаллические.

Также существуют некоторые другие виды радиаторов, но они не пользуются особым спросом. Давайте посмотрим, чем отличаются представленные в списке типы отопительных приборов.

Радиаторы из чугуна

Чугунные радиаторы знакомы всем и каждому – пожалуй, каждый человек видел эти гигантские и неподъемные «гармошки», изготовленные из тяжелого чугуна. Такие радиаторы все еще работают во многих домах, обогревая жилые и нежилые помещения. Они отличаются устойчивостью к невысокому давлению и могут применяться в домах небольшой высотности. Их главным преимуществом является высокая теплоемкость – если отопление по каким-то причинам отключится, в комнатах еще полтора-два часа будет тепло.

Классические чугунные батареи работают при давлении до 10 атмосфер, а их стойкость к коррозии позволяет рассчитывать на продолжительный срок службы. В число их недостатков входят отсутствие дизайна, большой вес и большая инерционность (долгое время прогрева). Тем не менее, чугунные батареи до сих пор согревают многие дома и квартиры.

Радиаторы из стали

Стальные радиаторы подразделяются на панельные и трубчатые. Панельные модели не могут похвастаться особой стойкостью к давлению, поэтому они не подходят для использования в многоквартирных домах – они часто лопаются и совершенно не противостоят гидроударам. Трубчатые радиаторы различных конструкций обладают большей устойчивостью, поэтому они нередко встречаются в многоэтажных домах старой постройки (до 9-16 этажей). Но от таких радиаторов постепенно избавляются, так как их нельзя назвать современными.

Следует помнить, что в продаже все-таки имеются красивые трубчатые радиаторы с великолепным дизайном – они выпускаются в рамках дизайнерских серий отопительного оборудования. Но для них характерна высокая стоимость, да и в магазинах они встречаются очень редко.

Алюминиевые радиаторы

Легкий алюминий позволяет создавать современные батареи отопления, характеризующиеся небольшим весом и легкостью в монтаже. На сегодняшний день это самые распространенные отопительные приборы, применяющиеся для обогрева частных домов и квартир в домах небольшой этажности. Они выдерживают давление до 6-15 атмосфер, поэтому для применения в высотных домах они не годятся. Лучше всего использовать алюминиевые радиаторы для работы в автономных системах отопления, где отсутствует высокое давление.

Алюминиевые радиаторы обладают высокой теплоотдачей, достигающей до 180-200 Ватт на секцию, а отсутствие инерционности позволяет рассчитывать на быстрый прогрев помещений. А для их монтажа практически не нужно прилагать усилий. Несмотря на множество достоинств, алюминиевые радиаторы обладают и яркими недостатками – они не выносят плохого качества теплоносителя и не противостоят гидроударам.

Биметаллические радиаторы

Современные биметаллические батареи отопления вобрали в себя максимум достоинств от вышеуказанных отопительных приборов. Они необычайно крепкие и отличаются высокой теплоотдачей. При этом вес их достаточно мал, особенно, если сравнивать их с устаревшими чугунными моделями. Нельзя не отметить и такое достоинство, как стойкость к качеству теплоносителя. Столь необычных характеристик удалось достигнуть за счет применения эдакого композита из двух металлов – стали и алюминия.

Внутри каждой биметаллической батареи располагается стальной сердечник в виде горизонтальных и вертикальных труб. Именно через этот сердечник протекает нагретый теплоноситель. Что касается отдачи тепла, то она осуществляется посредством внешнего алюминиевого корпуса. Прочная сталь хорошо справляется с повышенным давлением, гидроударами и повышенной кислотностью теплоносителя, а алюминий обеспечивает безупречное выделение тепла.

Биметаллические радиаторы являются действительно универсальным решением – благодаря высокой выносливости (максимальное пиковое давление составляет до 50-100 атмосфер), они могут использоваться для обогрева любых зданий и помещений, начиная от жилых и заканчивая производственными.

Основные критерии выбора

Решать проблему выбора приходиться, как при строительстве нового дома, так и при ремонте старого. Радиаторы отопления так же, как и электроэнергия, вода, канализация, являются важнейшей частью инженерных коммуникаций в любом помещении. При выборе отопительных приборов специалисты учитывают четыре основных показателя.

Тип дома. При выборе радиатора, в первую очередь, надо учитывать тип дома. Если квартира расположена в многоэтажке, то устанавливать в ней стальные панельные приборы не рекомендуется

Стоит обратить внимание на биметаллические модели. Если дом малоэтажный, то можно устанавливать оба типа радиаторов.

Внешний вид

Современный дизайн прибора, это не только дань хорошему вкусу, но и свидетельство качества. Ответственные производители уделяют много сил и средств разработке оптимальных форм, которые не только дают прекрасный внешний вид, но и улучшают теплотехнические характеристики радиатора.

Правильный расчёт мощности. Недогрев или перегрев помещения означает потерю комфорта. Чтобы этого избежать, необходимо правильно рассчитать нужную тепловую мощность прибора. Рассчитывается она по простой формуле: мощность (в ваттах) должна быть равна площади помещения в квадратных метрах, умноженному на 100. Если комната хорошо утеплена и имеет металлопластиковые окна, от полученной цифры отнимают 200 вт. В случае, если помещение угловое, или в нём имеется несколько больших окон, то мощность радиаторов увеличивают на 25%.

Правильный выбор производителя. Часто в жизни погоня за дешевизной оборачивается проблемами. В полной мере это относится и приборам отопления. Изготовленный полукустарным методом радиатор может иметь совсем не те характеристики, которые заявлены. Уже через пару отопительных сезонов он может начать протекать и потребовать замены.

Как сделать правильный выбор? Однозначного ответа быть не может. Все хотят иметь красивые приборы отопления, в которых бы сочетались преимущества, как стали, так и алюминия. Конечно такой выбор – дело непростое, но всё же посильное даже неспециалистам. Необходимо только иметь минимальные представления о предмете покупки и придерживаться нескольких указанных выше, простых критериев.

Всего четыре этих несложных показателя позволят владельцу дома или квартиры выбрать оптимальную конфигурацию радиатора, его тип и стоимость, и который прослужит очень долго.

Ремонт и строительствоКомментировать

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

  • Качество и безопасность производства.
  • Соответствие температурному режиму и давлению в трубах.
  • Что должно быть указано в техпаспорте готового изделия.
  • Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов: климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях.

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2 требуется 1 Квт тепловой энергии. Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

2 Правильный выбор

Согласно таблице теплоотдачи радиаторов отопления, биметаллические устройства имеют теплоотдачу немного больше, чем алюминиевые, при этом последние весят и стоят меньше. Рабочее давление в таких устройствах сравнимо с биметаллическими и находится на довольно высоком уровне.

Это значит, что их также можно использовать в многоэтажках, но только если имеются индивидуальные котельни в здании и узлы водоподготовки. Связано это с некачественным теплоносителем в центральных системах отопления, благодаря которому алюминиевые радиаторы подвергаются возникновению коррозии. Радиаторы из алюминия следует устанавливать только в автономных сетях отопления.

Чугунные радиаторы являются на сегодняшний день самыми распространёнными. Но связано это не с эффективностью их работы, а с массовой установкой в советские времена именно таких устройств. Если говорить об их производительности, то они, наоборот, имеют самые низкие показатели среди конкурентов. Теплоотдача намного ниже, а вес в несколько раз превышает алюминиевые и биметаллические аналоги.

Также можно отметить большую инерционность чугунных батарей. Поскольку они очень массивны и имеют большие внутренние объёмы, радиатор после отключения котла ещё долгое время остаётся тёплым. Устройства не рекомендуется устанавливать в больших централизованных сетях, где имеется существенное давление в системе.

Какой фирмы биметаллические радиаторы лучше

Италия

Начнем с итальянских производителей. Прежде всего это компания Sira, специалистами которой и были изобретены биметаллические радиаторы. Еще можно упомянуть марки Global Style и Radena. Все эти изделия имеют цену за секцию от 700 до 1500 рублей. Изящная и качественная отделка, интересный дизайн, компактность и легкость – вот что такое радиаторы из Италии. Современные технологии позволяют им работать не меньше 20 лет. Технические характеристики:

  • Секционная тепловая мощность – от 120 до 185 ватт;
  • предел температуры горячей воды – 110 градусов;
  • рабочее давление – до 35 бар.

Россия

Не забудем и про отечественных производителей. Одним из наиболее известных является Rifar. Это компания из Оренбургской области производит тепловые приборы с ценой от 500 до 900 рублей за секцию. Технические характеристики:

  • Секционная тепловая мощность – от 100 до 200 ватт;
  • предел температуры горячей воды – 135 градусов;
  • рабочее давление – до 20 бар.

Отметим запатентованный радиатор RIFAR MONOLIT, который зачастую называют одним из лучших отечественных приборов. Испытывается он при давлении 150 бар. Технические характеристики:

  • Секционная тепловая мощность – от 134 до 196 ватт;
  • предел температуры горячей воды – 135 градусов;
  • рабочее давление – до 100 бар.

Другие страны

Здесь можно отметить радиаторы южнокорейской фирмы МАРС. Сердечник у них не стальной, а медный. Цена – от 400 рублей за секцию. Заявленные характеристики:

  • Предел температуры горячей воды – 130 градусов;
  • рабочее давление – до 20 бар;
  • секционная теплоотдача – 167 ватт.

Польская компания «REGULUS-system» также производит биметаллические радиаторы с медным сердечником. Изготовитель гарантирует 25 лет работы. Технические характеристики:

  • Рабочее давление – 15 бар;
  • предел температуры горячей воды – 110 градусов.

Ну, и пару слов следует сказать о китайских производителях. Их радиаторы стоят существенно дешевле известных брендов, так как не блещут тщательной отделкой и красивым дизайном. В принципе, при наличии очень скромного бюджета можно взять и «китайца», учитывая, что он сможет выдержать меньшее давление.

Отопительные батареи и радиаторы – как выбрать

Далее мы рассмотрим выбор батарей под различные условия эксплуатации. После ознакомления с материалом вы получите возможность сделать правильную покупку.

Батареи для частных домов

Если вам нужно создать отопительную систему в частном доме, вы можете использовать радиаторы любого типа, начиная от чугунных и заканчивая биметаллическими. В автономных системах работают все представленные в продаже радиаторы, так как давление здесь относительно низкое – не более 2-3 атмосфер. Также здесь практически никогда не бывает гидроударов, поэтому здесь выбор ничем не ограничен.

Алюминиевые радиаторы – это самый лучший вариант для использования в своем доме.

Мы советуем использовать в частных домах алюминиевые батареи отопления. Они обладают высокой теплоотдачей, симпатичным внешним видом и низким весом. Их легко устанавливать, а их срок службы в автономных отопительных системах составляет до 20-25 лет. Что касается устойчивостью к коррозии, то качество теплоносителя здесь приемлемое – проблем не возникнет.

Устанавливая в своем доме алюминиевые батареи, предусмотрите спускники воздуха, так как его здесь образуется достаточно много – он разрушает металлы и проводит к образованию коррозии.

Если у вас мало денег, и вы хотите сэкономить, можно установить в частном доме чугунные или стальные батареи. Но нужно помнить, что внешний вид у тех и других отопительных приборов далек от идеала. Также у него есть и другой недостаток – небольшая теплоотдача. Биметалл в этом случае будет слишком дорогим.

Батареи для многоквартирных домов

В квартирах с высоким давлением в отопительных системах мы рекомендуем устанавливать биметаллические радиаторы. Устанавливайте их по “ленинградской” системе, с отдельным краном на байпасе.

Для обогрева многоквартирных домов мы рекомендуем использовать стальные трубчатые или биметаллические радиаторы. Чугун можно установить разве что в пятиэтажке, что станет самым экономичным вариантом. Для более высоких домов (9-16 этажей) вполне годятся трубчатые стальные модели, а для современных высоток мы рекомендуем использовать биметаллические батареи.

Кстати, именно биметалл и является универсальным решением для использования в составе централизованных отопительных систем. Он хорошо выдерживает агрессивное воздействие теплоносителя и отлично противостоит высокому давлению и гидроударам.

Батареи для подсобных и хозяйственных помещений

Для обогрева подсобок, производственных и хозяйственных помещений можно использовать чугунные, биметаллические или самодельные отопительные батареи. При выборе наиболее подходящего варианта следует ориентироваться на давление в системе. Если оно не больше 5-6 атмосфер, смело используйте чугунные батареи. Если здание запитано от небольшой котельной, то давление будет высоким – нужно использовать самодельные (из металлических труб) или биметаллические радиаторы.

Батареи для помещений с богатыми интерьерами

Современные чугунные радиаторы, выполненные в ретро стиле, станут украшением вашего интерьера.

Хотите сделать в комнатах дизайнерский ремонт? Тогда мы рекомендуем вам воспользоваться трубчатыми стальными радиаторами с дизайнерской отделкой. Такие радиаторы можно приобрести под заказ, так как в магазинах они встречаются достаточно редко. Глядя на их внешний вид и отделку, поражаешься, насколько красивыми могут быть отопительными приборы. В продаже встречается и дизайнерский чугун – эти батареи оформляются как в современном, так и в ретро-стиле.

Если возможности приобрести дизайнерские батареи нет (или они не подходят под дизайн-проект ваших интерьеров), вы можете установить в помещениях алюминиевые или биметаллические батареи, закрыв их декоративными панелями. В этом вопросе нужно ориентироваться на тип отопительной системы – автономная или централизованная.

Схема нанесения защитного покрытия и окраски радиаторов

КЭФ — самый передовой метод окраски панельных стальных радиаторов. Он зарекомендовал себя высокой стойкостью, долговечностью и надежностью покрытия. Технологический процесс включает в себя три основных стадии:

  • Первая стадия заключается в нанесении на сталь тончайшего покрытия из марганца и фосфатов цинка. Этот слои увеличивают стойкость металла к коррозии, что увеличивает срок эксплуатации радиаторов.
  • Вторая стадия — это погружение радиатора в красящий состав и дальнейшее проведение процесса окрашивания методом катодного электрофореза. Смысл заключается в том, что емкость с краской подключена к положительному электроду (катоду), тогда как сама панель – к отрицательному (аноду). Окрашивание останавливается тогда, когда состав равномерным слоем покроет всю поверхность панели — этот слой выполняет роль изоляционного материала.
  • Третий этап заключается в процессе нанесения на слой краски эпоксидного порошка и его оплавления при высоких температурах. Этот слой формирует глянцевое высококачественное покрытие заданного цвета, которое не выцветает и не желтеет, хорошо противостоит внешним истирающим, процарапывающим воздействиям.

Для окрашивания не используются веществ, содержащих формальдегидные составляющие и тяжелые металлы. В составе наносимой краски содержится всего 2% растворителя, притом что при окрашивании менее передовым методом АЭФ его содержание составляет 9 ÷ 10%. Именно благодаря малому содержанию растворителя, радиатор даже при нагреве до 100 ÷ 120 градусов не выделяет вредных для организма человека веществ.

После завершения всех стадий окраски, готовые радиаторы подвергаются испытательной нагрузке — опрессовке под давлением 1,3 МПа. Успешное прохождение испытаний дает гарантию на безаварийную эксплуатацию батарей в течение 10 ÷ 12 лет.

При приобретении панельных батарей, нужно обязательно поинтересоваться, каким из трех способов была нанесена на металл краска.

Кроме этого, нужно обратить внимание на качество покрытия. Оно должно быть одинаково ровным и однородным, как с наружной стороны радиаторов, так с тыльной. Если качество окраски внешней и обратной сторон радиатора визуально отличаются – это говорит о недобросовестном изготовлении каким-то полукустарным способом, и от этого варианта лучше отказаться

Если качество окраски внешней и обратной сторон радиатора визуально отличаются – это говорит о недобросовестном изготовлении каким-то полукустарным способом, и от этого варианта лучше отказаться.

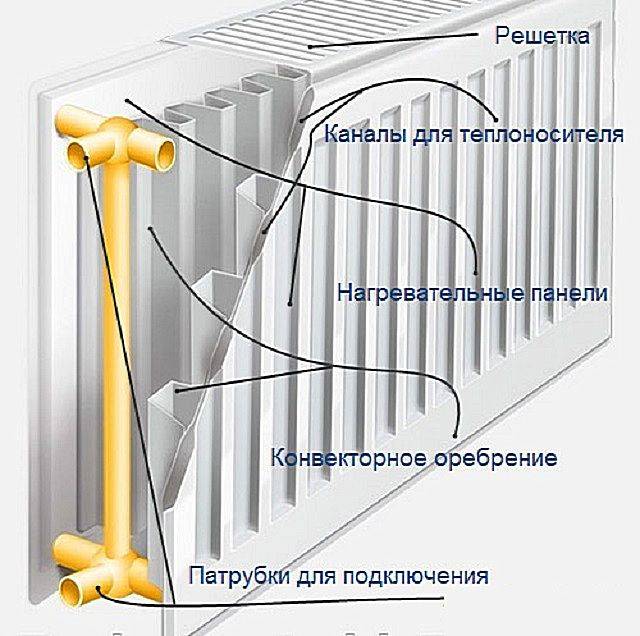

Конструкция панельных радиаторов

Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.

Отопительные приборы с лучшей теплоотдачей

Подытожив вышесказанное, можно сделать вывод, что наибольшие показатели теплоотдачи демонстрируют алюминиевые батареи отопления. Они с легкостью обгоняют чугунные и стальные аналоги и в зависимости от модели и температуры теплоносителя могут выдать более 200 Вт тепловой энергии. Практически не отстают от них биметаллические радиаторы, но стальной сердечник снижает показатели теплоотдачи на 5-10 Вт на одну секцию.

Но теплоотдача — не единственный параметр, влияющий на выбор подходящей модели радиаторов. Окончательное решение принимается после анализа и таких характеристик, как рабочее давление, прочность, устойчивость к коррозии и, конечно, цена прибора.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

  • На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
  • Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Сравнительные технические характеристики биметаллических радиаторов

Для удобного сравнения различных моделей в таблицах 1-3 собраны данные по основным характеристикам изделий 11 производителей. Информация указана как для наиболее распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части производителей.

Таблица 1 – Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгДавление, атмТепловая мощность, Вт
высоташиринаглубинарабочееиспыт.

Bilux

plus R500

56380850,211,822030182

Industrie Pasotti

Elegance Wave Bimetallico

565801000,192,063552176

Global

Style Extra 500

56681800,211,873552,5170,7

Konner

Bimetal 80/500

56380800,402,183045190

Rifar

Base 500

570791000,201,922030204

Royal Thermo

BiLiner 500

57480870,2052,013045171

Tenrad

BM500

55080750,221,452436161

Varmega

Bimega 500/80

56580800,31,753045190

Сантехпром

РБС-500

56080950,232,341624185

Sira Industrie

RS Bimetal 500

57280950,1992,034060201

Scola

JB-SA 500

56578800,281,853040188

Разнообразие типоразмеров.

Таблица 2 – Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгДавление, атмТепловая мощность, Вт
высоташиринаглубинарабочееиспыт.

Global

Style Extra 350

41681800,171,423552.5119.6

Konner

Bimetal 80/350

41380800,301,283045140

Rifar

Base 350

41580900,181,362030136

Royal Thermo

BiLiner 350

42480870,1751,523045118

Tenrad

BM350

40080750,151,182436120

 Varmega

 Bimega 350/80

41280800,221,433045140

Радиатор изогнутой формы для эркеров.

Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгДавление, атмТепловая мощность, Вт
высоташиринаглубинарабочееиспыт.

Межосевое расстояние 300 мм

 Bilux

 plus R300

36580850,171,292030142

 Сантехпром

РБС-300

36080950,1781,671624121

 Sira Industrie

 RS Bimetal 300

37280950,1654060145

 Scola

 JB-SA 300

36578801,453040106

Межосевое расстояние 200 мм

 Bilux

 plus R200

55080750,221,452436161

 Rifar

 Base 200

56580800,31,753045190
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
