Насос измельчитель для унитаза: выбор, принцип работы, установка

Процедура безупречного подключения

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола. Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть установлен обратный клапан. Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели. Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки. Затем устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора.

Только в таком случае устройство сможет функционировать нормально. Соединение выходящей из унитаза трубы с насосом выполняется с помощью гофры. При этом обязательно нужно обустроить его так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Следующий этап – обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома. Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО. После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Устранение неисправностей

Где можно найти инструкции к оборудованию SFA?

Актуальные инструкции к нашему оборудованию можно найти на профессиональном Портале для монтажников SFA profi.sfa.ru в разделе «Инструкции».

Мотор насоса-измельчителя SFA не включается.

Убедитесь в том, что прибор включен в сеть и розетка исправна. Возможно, работе мешает инородный предмет. В этом случае вы можете изъять инородный предмет самостоятельно

Для этого сначала отключите прибор от сети электоропитания (ВАЖНО), затем отсоедините насос-измельчитель от унитаза. При помощи отвертки выньте предмет, препятствующий вращению ножей. Во всех иных случаях обращайтесь в ближайший официальный центр сервисного обслуживания и ремонта

Во всех иных случаях обращайтесь в ближайший официальный центр сервисного обслуживания и ремонта.

Оборудование включается с перебоями.

Убедитесь в том, что нет утечки санитарной техники, подключенной к насосу-измельчителю (смывного бака, крана, и т. д.). — Может подтекать обратный клапан, расположенный на патрубке насоса-измельчителя. В этом случае почистите или замените обратный клапан.

Принцип действия

Санитарные насосы предназначены для измельчения и отвода фекальных вод и их откачки на расстояние около 50 метров. Для этого достаточно канализационных труб диаметром 35-45 мм. Фекальные отходы из унитаза поступают непосредственно в измельчитель. В нем они измельчаются посредством вращающихся металлических пластин. Пластины изготавливаются из нержавеющей стали повышенной прочности. После чего под давлением отправляются к сливному стояку.

В состав этой установки входит также обратный клапан, который препятствует возврату фекальных отходов обратно. Эта установка не требует особого ухода, так как обладает функцией самоочистки.

С появлением таких насосов в быту решились сразу многие проблемы, например, добавление дополнительного санузла в доме, устройство прачечной в подвале дома, большая нагрузка на водоснабжение, изменение местоположения ванной и туалета.

Фекальный насос с измельчителем для выгребных ям, туалета на даче

В каких случаях рационально использовать фекальный насос с измельчителем для выгребных ям, туалета и прочих подобных приемников на даче?

Такие агрегаты в дачных условиях обычно применяются, если нет возможности смонтировать септик, и хозяину приходится вынуждено довольствоваться выгребной ямой. Тут и будет востребован такой аппарат для откачки фекалий. Безусловно, возникает проблема: а куда эти самые фекальные стоки потом девать, но ответ на сей вопрос лежит за пределами данной статьи.

Чем отличаются фекальные насосы с измельчителем для выгребных ям и туалета от дренажных и прочих – понятно из названия. Конструктивно устройство представляет собой корпус, в котором смонтированы собственно насос и механизм измельчения. Как только фекальные стоки появляются в нем, автомат включает режущее устройство.

Возникает закономерный вопрос: а для чего тогда такой насос вообще нужен на даче? Он «заточен» именно под фекалии, пищевые кухонные отходы (хрящи, кости, очистки фруктов и овощей).

На что обращать внимание при выборе фекального насоса с измельчителем для туалета?

Полупогружной вариант компоновки отпадает, т.к. такие механизмы крайне редко имеют режущие механизмы. Следовательно, выбирать приходится между наружными и погружными модификациями.

Предпочтительней в эксплуатации второй вариант, ибо аппарат работает на заданной глубине ямы или туалета и имеет минимальные всасывающие коммуникации.

У наружных моделей в фекальные стоки выгребной ямы опускается только шланг, сама аппаратура находится сверху. Таким образом, к риску заклинивания насоса добавляется риск засорения всасывающего шланга.

Для подбора конкретной модели фекального насоса с измельчителем существует специальная формула: H + L/10, где

H — глубина выгребной ямы или отстойника туалета;

L — длина шланга.

Как выбрать по мощности?

Бытовой вариант фекального насоса с измельчителем мощностью 40 кВт способен перекачать 400 л/час с подъемом на высоту до 20 метров.

Как выбрать фекальный насос?

Неправильно подобранный насос будет неэффективным и может доставить владельцу дому массу неудобств

Чтобы купить именно ту модель, которая наилучшим образом будет соответствовать условиям эксплуатации, следует обратить внимание на несколько аспектов:

  • Производительность. Определить необходимую производительность можно, зная объем сточных вод и желаемую скорость их перекачивания.
  • Диаметр канализационной трубы, по которой будут транспортироваться сточные воды.
  • Примерные размеры твердых включений. Это особенно актуально, если в канализацию сливаются бытовые отходы с кухни.
  • Расстояние, на которое будут перемещаться стоки.
  • Наличие/отсутствие дополнительного оборудования. Необходимо рассчитать количество сточных вод, которое может поступать от каждого сантехнического прибора, который будет подключен к насосу.
  • Температура стоков. От этого показателя зависит выбор типа модели. Если насос будет подключен только к унитазу, то можно обойтись устройством для перекачивания холодных стоков. В случае подключения других приборов лучше отдать предпочтение более дорогой, но и более надежной модели для горячих сточных вод.

Как можно обустроить санузел с фекальным насосом, рассказано на видео:

Нюансы расчета мощности

Универсальная формула расчета мощности фекального насоса: H+L/10=Х, где:

Х – высота, на которую перемещаются стоки (этот показатель необходимо определить);

Н – глубина, на которую установлен насос;

L – длина трубопровода в метрах (от места сброса стоков до септика или коллектора).

Все модели насосов сопровождаются технической документацией, в которой указаны их параметры

При выборе следует обращать внимание, что цифры в паспортах – предельно допустимые показатели

Это значит, если в документах отмечено, что оборудование перемещает жидкость на 5 м в высоту и 60 в длину, то для большего расстояния нужно выбрать более мощную модель.

Распространено ошибочное мнение, что можно считать суммарные показатели – складывать расстояния по длине и высоте. Однако это неправильное представление о работе насосного оборудования.

Необходимо подбирать именно такую модель, которая «впишется» в заранее сделанные расчеты как по высоте, так и по длине трубопровода, иначе не исключены нарушения в работе приборов.

Какой марке отдать предпочтение?

При выборе модели стоит обращать внимание не только на технические характеристики, но и на производителя. Есть несколько популярных брендов, о которых покупатели хорошо отзываются:

  • Sanipack. Идеальный вариант для помещений маленькой площади. Насос очень компактный, его можно установить в стене. Перемещает стоки на 4 м в высоту, на 40 м в длину. Максимальная температура рабочей жидкости – 40-50 градусов, оптимальная – 35. Стоимость – 19500 рублей.
  • Grundfos SEG. Как и все оборудование торговой марки Grundfos, это качественные насосы. Данная модель перекачивает стоки на расстояние 15 м. Она универсальна, безотказна, очень удобна в эксплуатации. Единственное, что может смущать покупателей, это стоимость – от 50000 рублей.
  • Jemix STP 100. Модель с высокой производительностью. Подойдет для систем, где длина трубопровода составляет 70 м, а высота подъема не превышает 7 м. Насос с измельчителем предназначен для горячих сточных вод, температура которых может достигать 90 градусов. Стоимость – около 7000 рублей.
  • Джилекс. Это санитарные насосы для унитаза. По конструкции – погружные. Главное преимущество устройств торговой марки Джилекс – низкая цена. Самая дешевая модель обойдется около 4000 рублей. Недостаток – одно подключение. Насос можно использовать только для унитаза.
  • SFA Sanito. Модель подключается к унитазу и раковине. Насос оснащен измельчителем. Корпус изготовлен из прочного пластика, долговечен. Стоимость – 17200 рублей.
  • Sanicompact Elite. Комбинированная модель, встроенная в напольный унитаз. Прибор рассчитан на температуру рабочей жидкости 40-50 градусов, однако лучше если она не будет превышать 35. Сточные воды поднимает на 3 м в высоту и перекачивает на 30 м в длину. Система управления очень удобна, устройство можно программировать. Стоимость модели около 30500 рублей.

Подробнее о Sanicompact Elite рассказано в видеоролике ниже, описаны особенности монтажа:

Как установить насос для унитаза

Процесс установки не сложен, поэтому при желании даже непрофессионал может осуществить монтаж насоса самостоятельно, соблюдая следующие правила:

Прокладка труб. На этом этапе главное, чтобы параметры монтируемой системы стока полностью соответствовали техническим характеристикам, заявленным в приложенной к насосу документации, а именно: соответствие длине в горизонтальном расположении и высоте – в вертикальном. Наличие или отсутствие у трубопровода колен или изгибов, как и материал, из которого изготовлены сами трубы, принципиального значения не имеет. Однако, во избежание возникновения дополнительной нагрузки на насос, необходимо постараться по возможности избегать появления в процессе монтажа труб слишком острых углов.

Прокладка труб осуществляется в три этапа:

  1. Монтируется труба канализации.
  2. Канализационная труба подключается к системе водостока, работающей по принципу движения стоков сверху вниз. Подключение осуществляется при помощи тройника, предназначенного для соединения труб под углом.
  3. Подключается выпуск измельчителя насоса.

Подсоединение системы к унитазу

На этом используя гофру для унитаза подсоединяется измельчитель. При этом, поскольку сточные жидкости из унитаза попадают в бак измельчителя под действием собственной силы тяжести, необходимо учесть следующие важные моменты:

  • входное отверстие измельчителя должно находиться ниже, чем выпуск унитаза;
  • гофра не должна иметь изгибов и изломов;
  • гофра не должна быть развернута под слишком большим углом.

Насос с измельчителем для туалета

Фекальный насос для туалета – устройство которое устанавливается около унитаза. Основной функцией этого устройства является принудительная перекачка стоков к центральному стояку в том случае, если невозможно обеспечить самотечную транспортировку. Известно, что бытовая канализация работает по принципу самотечности, то есть стоки перемещаются только за счет определенного уклона трубопровода.

При попытке сдвинуть унитаз на несколько метров, работа системы может нарушиться. В таких случаях помогают насосы, которые самотечную систему превращают в принудительную, а чтобы в трубах не образовывался затор из мусора, их оборудуют специальным режущим механизмом – измельчителем.

Виды насосов измельчителей

Производители предлагают большой выбор насосов для туалета с измельчителем. Все они различаются несколькими параметрами: конструкция и место расположения, температура рабочей жидкости и прочее. Ознакомившись с отличиями, будет проще подобрать подходящий для вас аппарат.

С учетом места установки они могут быть:

  1. напольные – не портят внешний вид помещения, так как практически не видны из-за унитаза.
  2. подвесные – в основном используются для подвесных унитазов, компактные, можно спрятать в стене около бачка,
  3. встроенный в унитаз – довольно молодое устройство, сливной бачок у них отсутствует, а вода подается непосредственно из водопровода.

Критерии выбора

Выбирая канализационный насос, стоит уделить внимание следующим параметрам:

Подключение дополнительных приборов

В продаже есть приборы с дополнительными входными патрубками, поэтому, если кроме унитаза необходимо подключить еще и раковину или душевую кабину, обратите внимание на комбинированные устройства

Температура прокачиваемой жидкости. Лучше всего насос работает в том температурном режиме для которого он приспособлен. Так например, если он будет использоваться только для унитаза или биде, то подойдет обычная модель с температурным режимом до 40°. Существуют модели и рассчитанные на более высокие температуры – до 95°. Если насос нужен для работы с посудомоечной и стиральной машинами, душевой кабинкой или умывальником, то выбирайте именно такой аппарат.

Дальность горизонтальной прокачки – расстояние от насоса до стояка. Этот параметр нужен, что бы точно подобрать необходимую мощность и величину напора.

Конструкция и принцип работы

Устройство насоса довольно простое – корпус, чаще всего пластиковый, в котором находится электропривод и сам насос с измельчителем. Корпус выглядит эстетично, устанавливается за унитазом, можно спрятать в стене или сделать для него декоративную панель из пластика или гипсокартона.

После смывания воды в унитазе, происходит автоматическое включение аппарата. Режущий механизм измельчает крупные фракции, а помпа нагнетает давление и перегоняет измельченную массу и стоки в канализацию.

Диаметр выходного патрубка у таких устройств небольшой, однако благодаря насосу они не скапливаются в трубах, а отправляются к стояку и далее в септик или выгребную яму. Так же, для предотвращения возврата нечистот обратно, в конструкции предусмотрен обратный клапан.

Некоторые насосы выпускаются с измельчителем расположенным ниже самого насоса, что немного не эффективно, в этом случае ножи могут плохо перемалывать включения. При выборе, стоит учитывать эту особенность.

Установка канализационного насоса в туалете производится в следующей последовательности:

  • К патрубкам подсоединяются все подводящие трубы, на неиспользуемые устанавливаются заглушки.
  • Насос устанавливается за унитазом, крепится к полу с помощью дюбелей.
  • Подключение канализационной трубы к насосу.
  • Соединение унитаза с насосом, производится при помощи гофрированной трубы. При этом, вход в корпус должен находиться ниже уровня выхода трубы из унитаза.
  • Подключение насоса к электросети.
  • Проверка работы аппарата и герметичности мест соединения труб канализационной системы.

Популярные марки

Ниже приведена таблица с несколькими популярными моделями насосов с измельчителями, которые устанавливаются в туалете, а так же их технические характеристики.

Насос с измельчителем для туалета В статье рассказывается о канализационных насосах для туалета. Описаны их конструктивные особенности, характеристики, разновидности, принцип работы и пр.

Компактные автоматические канализационные системы

Бывают ситуации, когда фекальный насос устанавливается стационарно, для каждодневного перекачивания сточных вод из туалета, душа, стиральной машины и проч. Это нужно, если:

  • Санузел расположен в цокольном этаже, ниже коллектора;
  • От дома до канализации большое расстояние;
  • Из-за уровня грунтовых вод, септик расположен высоко;
  • Далеко от стояка находится мойка, душ или стиральная машина.


Устройство компактной автоматической канализационной системы

Одним словом, в местах, где сточные воды невозможно отводить самотёком.

Внешний вид насоса отлично продуман — это светлая коробочка, которая отлично впишется в интерьер ванной. Его можно спрятать, например, за унитазом.

Обычно такие станции:

  • Имеют три выхода, расположенных по бокам агрегата;
  • Просты в обслуживании;
  • Снабжены угольным фильтром против запаха;
  • Самоочищающиеся;
  • Работают с горячей водой;
  • Не шумят при работе.

Советы по правильной эксплуатации

  • Не вливайте для чистки жидкость с сильнодействующими химическими веществами, ведь это может негативно сказаться на элементах конструкции.
  • В стоковое отверстие не должны попадать твердые предметы, за этим необходимо постоянно следить.
  • Контролируйте температуру сливной воды с учетом технических характеристик выбранной модели насоса.
  • Часто чересчур загрязненные стоки являются причиной выхода из строя насоса.

Насосное оборудование на кухне решает массу проблем. Представленное разнообразие на рынке от отечественных и зарубежных производителей позволяет сделать правильный выбор. Следуя рекомендациям по установке, самостоятельно провести монтаж будет не сложно.

Правила установки и подключения

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Если канализационный вход находится выше чем надо

Итак, вот общие правила:

  • Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
  • Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
  • При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов.

  • Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
  • Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

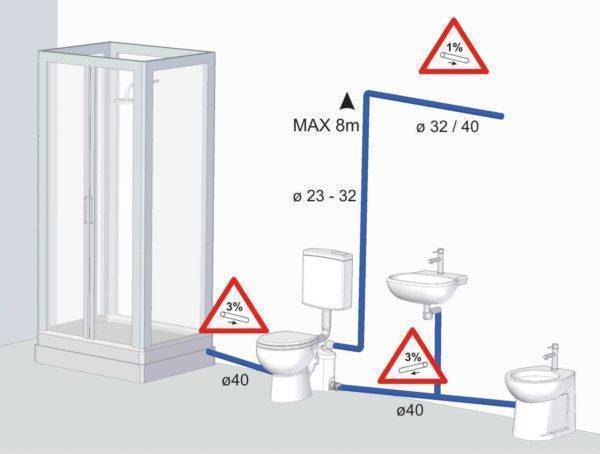

Особенности отводящего трубопровода

Компактные сантехнические насосы для туалета могут перекачивать стоки не только по вертикали, но и могут их поднимать вверх. При наличии вертикального участка в нижней его части желательно предусмотреть возможность слива — если придется прочищать трубопровод от засора, лучше, если стоки будут слиты в определенном месте, а не начнут выливаться во время работ.

Высота вертикального участка отводящего трубопровода определяется с учетом минимального уклона горизонтального участка. У каждого производителя (иногда у каждой модели) минимальный уклон свой, но в большинстве случаев он составляет 1-4% ( 1-4 см на 1 метр).

Правила установки канализационного насоса

Будьте внимательны. В описании канализационных насосов указана максимальная высота подъема стоков и максимальная дальность транспортировки по горизонтали. Например: 8 м вверх, и 80 м по горизонтали. Но это не значит, что подняв трубу на 4 метра вверх, можно будет транспортировать еще по горизонтали 80 метров. В данном случае — после четырехметрового подъема — протяженность горизонтального участка будет не более 40 метров. Просто подъем на 1 метр вверх «отбирает» около 10 метров транспортировки по горизонтали

Это важно и это стоит помнить

Установка аппарата в домашних условиях для выгребной ямы

Монтаж полупогружного

В резервуаре на стенке изготавливается специальная площадка. На ней будет надежно зафиксирован электронасос.

Учитывая, что корпус у него негерметичный, устанавливается поплавковый механизм и датчик уровня воды. В источник погружается патрубок для перекачки стоков. При этом сам электронасос защищается от попадания возможной влаги сверху.

Монтаж погружного

Существует несколько способов монтажа самовсасывающей установки для частного дома.

Способ №1

  1. На дне септика изготавливается площадка.
  2. На площадку при помощи анкеров крепится канализационный насос.
  3. На поверхность выводится патрубок для выкачки жидкости.

Способ №2

  1. К устройству крепится цепь или стальной трос.
  2. Одновременно подключается электрический кабель и патрубок для выкачки.
  3. Для перекачки жидкости помпа аккуратно по тросу опускается и погружается в источник.
  4. После окончания откачки канализации помпа поднимается.

Монтаж поверхностного

Принцип работы поверхностного фекального насоса обязывает произвести установку мотора на поверхности. При этом он монтируется на ровную и прочную поверхность. На агрегате имеется два патрубка: через один жидкость всасывается, а другим выкачивается.

Закрепленный рукав или труба погружается в источник. Если установить стационарно агрегат невозможно, после окончания работ все разбирается и удаляется. Если есть возможность защитить мотор от воздействия дождя и других атмосферных явлений, то система работает в стационарном режиме.

Ошибки при установке

Устанавливая канализационный насос, следует избегать таких ошибок:

  • Использование кабеля, не соответствующего мощности мотора (недостаточное сечение или неправильный выбор количества жил).
  • Ненадежное крепление агрегата при погружении.
  • Отсутствие автоматики. Из-за этого может случиться сухой ход, что приведет к перегреву оборудования и выхода его из строя.
  • Неправильное подключение входящих и выходящих патрубков.
  • Изготовление самодельного насоса для откачки из некачественных материалов.
