Погружной насос Водолей — технические характеристики, преимущества и особенности обслуживания

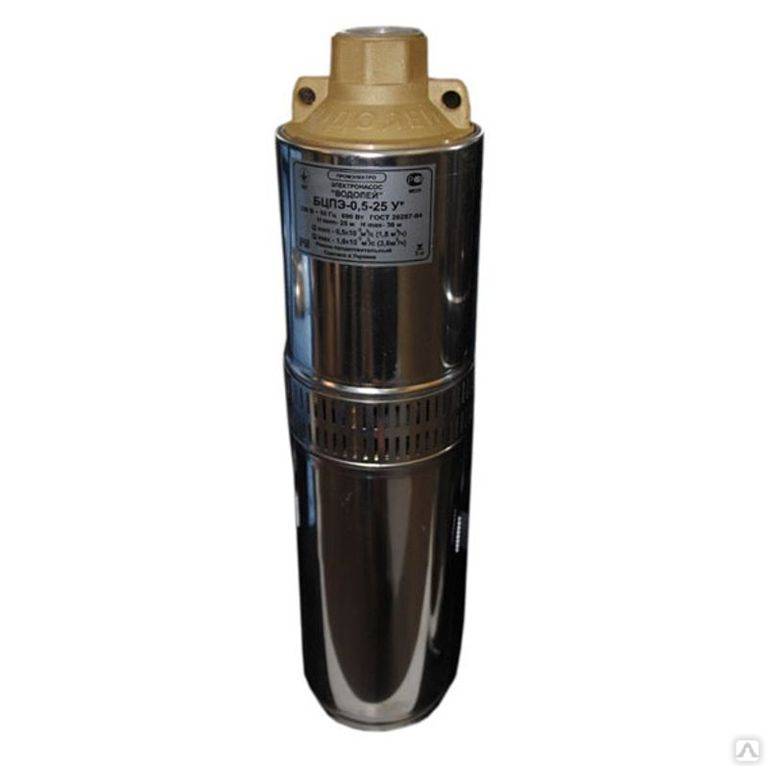

Насос «Водолей» для дачи

Насосная станция Водолей получила особую популярность у дачников всего несколько десятков лет назад, когда на рынок септиков, дренажных установок и насосных станций вышла новая украинская компания «Промэлектро»

За счёт приличного качества сборки и сравнительно низкой себестоимости «Промэлектро» сумела заполучить положительное внимание миллионов дачников не только в Украине и России, но и в ближайших странах СНГ

Глубинные насосы Водолей способны забирать воду на расстоянии от 20 до 200 м от поверхности земли. При этом компания предлагает бюджетные варианты на 1 участок, а также более мощные – вплоть до 3-4 участков, в зависимости от их общей суммарной площади.

Модельный ряд погружных насосов Водолей

Преимущества насосных станций Водолей

Почему пользователи отдают предпочтение именно этой марке:

1. Глубина поднятия воды – в отличие от большинства моделей бюджетного класса (например, тот же Belamos, максимальный уровень поднятия воды не превышает и 30 м) в то время, как водяной насос «Водолей» способен доставать воду со дна скважины, глубина которой порядка 180 м;
2. Насос для скважины Водолей относится к полностью погружным моделям с надёжной электроизоляцией, для которого вода является остужающей средой;
3. Несмотря на сравнительную дешевизну, ничуть не уступает более дорогим иностранным насосам;
4. В зависимости от того, какие имеет насос Водолей технические характеристики, ценовой диапазон находится в пределах 5-25 тысяч рублей с небольшими погрешностями в обе стороны;
5. Модельный ряд центробежных насосов Водолей отличается самыми мощными аппаратами в своей ценовой категории. Даже самый маленький и наименее мощный насос для скважины и колодца Водолей способен выдать максимальный напор столпа воды в 70-80 м, способного обеспечить водой небольшую семью из 2-3 человек;
6. При покупке у официального поставщика погружные насосы поставляются в полной комплектации;
7. При впечатляющей мощности и высокой производительности глубинный насос Водолей не отличается высоким уровнем потребления электрической энергии, что также позволяет оставаться в топе продаж среди отечественных аналогов;
8. При покупке у официального поставщика гарантийное обслуживание включено. Однако проблем с самостоятельным ремонтом устройства также возникнуть не должно.

Недостатки модельного ряда

В отличие от европейских аналогов, электронасос не может похвастаться полной автоматизацией и абсолютной бесшумностью в работе, да и всевозможными защитными опциями, типа защиты от перегрева устройства, не оснащён. А потому придётся систематически наблюдать за тем, как работает устройство, и не перегрелось ли оно.

Что из себя представляет

Как выглядит конструкция электронасоса в разрезе

Строение погружных колодезных моделей насосных станций разных производителей примерно одинаково и включает в состав:

1. многоступенчатый сектор для повышения давления жидкости;
2. электродвигатель;
3. фильтр;
4. конденсаторный короб.

За производительность станции отвечает насосный блок, а точнее рабочее колесо: чем оно больше по параметрам, тем больше воды поступает за раз.

Как работает аппарат

Особенности работы устройства:

1. Для транспортировки воды по шахте скважины вверх необходим достаточный уровень давления в тоннеле. В погружном аппарате давление создаётся благодаря работе лопастных колёс, которые соединяются с двигателем через стержневой вал;
2. Предусмотренный в водной станции фильтр не пропускает вместе с жидкостью мелкий мусор и песок. Его установка необходима по двум случаям: во-первых, фильтровое поле защищает сам насос от быстрого изнашивания, во-вторых, подаёт воду без примесей;
3. Погружные насосы не создают вибрации, в отличие от вибрационных станций, следовательно, не черпают вместе с водой и песок со дна. Как показывает практика, даже при своевременном уходе за устройством, средний эксплуатационный срок центробежного насоса переваливает отметку в 10 лет, в то время как вибрационные модели едва переживают гарантийный.

Комплектующие

Впервые обустраивая скважину для транспортировки воды на бытовые нужды, необходимо закупиться следующим оборудованием:

1. Гидроаккумулятор. В зависимости от количества постоянных потребителей, на семью из нескольких человек достаточно будет модели в 100-120 л;
2. Подводный кабель;
3. Верхняя опорная часть скважины;
4. Манометр;
5. Труба для наружного применения (соединяет между собой насос и бачок);
6. Реле давления.

Манометр для насосной станции

Нередко пользователи дополнительно приобретают ещё один трос с зажимами, отмечая некоторую хлипкость уже имеющегося в комплектации с насосом.

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос. Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна

Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

• Устройство и технология строительства шахтного и трубчатого колодцев
• Три способа, как эффективно разморозить канализационные трубы
• Септик Диамант – конструкция и принцип работы очистной станции
• Выставка Aquatherm Moscow – ваш ключ к новым возможностям на рынке отопления и водоснабжения
• Гигиенические требования к централизованному водоснабжению – основа безопасности потребителей
• Как работает печь Булерьян

Не забудьте оценить статью:

Ремонт и возможные неполадки

Если агрегат находится на гарантии (18 месяцев со дня продажи), ремонтные работы бесплатно проводит сервисная служба. Но бывают случаи, когда неполадки можно устранить самостоятельно.

Если не запускается мотор, проверяют наличие напряжения в сети. При низком уровне питания можно установить дополнительно автотрансформатор, стабилизатор. При засорении насоса песком его нужно промыть проточной водой.

При выявлении низкой производительности электронасоса осматривают трубопровод на разрыв и трещины, а также проверяют состояние фильтра.

Если включенное оборудование из-за срабатывания теплового реле или при потерях напряжения электросети перестало работать, включение его происходит автоматически после остывания защитного механизма или появления питания.

Ассортимент моделей насосного оборудования Водолей

Насосы БЦПЭ состоят из 4 серий:

• расходом 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 140 м.в.ст.;
• 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 100 м.в.ст.;
• 1,2 л/с (4,3 куб.м/час) – с создаваемым напором от 14 м.в.ст. до 80 м.в.ст.;
• 1,6 л/с (5,8 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 48 м.в.ст.

Насосы БЦПЭУ состоят из 2 серий:

• 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 63 м.в.ст.;
• 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 63 м.в.ст.;

Насосы НВП состоят из одной серии:

расходом 0,32 л/с (1,15 куб.м/час) – с создаваемым напором 32 и 63 м.в.ст.

Монтаж и подключение

Чтобы полноценно установить насос и обеспечить его бесперебойную работу, можно доукомплектовать систему гидроаккумулятором на 50-100 литров и оголовком, который защитит шахту источника от попадания в неё мусора.

Установка агрегата в скважину проводится в несколько этапов:

Нужно смонтировать обратный клапан. Он предотвратит стекание воды назад из трубопровода в камеры устройства. Крепят клапан сразу у выхода рабочей камеры оборудования в трубу, чуть выше самого насоса

Допускается его монтаж на расстоянии до 1 м от агрегата
Важно обращать внимание на стрелку-указатель на обратном клапане. Она всегда показывает направление потока воды
Ставить элемент нужно стрелкой вверх

Если сделать это иначе, клапан будет работать в обратном направлении, не пустит жидкость в приемные трубы.
Фиксируют насос на прочный трос. Желательно использовать капроновый, а не стальной. Второй вариант под воздействием влаги со временем выйдет из строя, проржавеет, порвется.
Параллельно тросу пускают электрокабель и водоподающую трубу, которую монтируют к выходному патрубку оборудования. Все три элемента желательно по длине скрепить хомутами, клейкой лентой с шагом 40-50 см. Это предотвратит провисание троса или кабеля. Помните, фиксировать страховочный трос и кабель внатяжку запрещено. Желательно их в меру свободное положение.
Как только все элементы агрегата собраны, можно опускать Водолей в обсадную трубу на отмеченную глубину. Запрещено устанавливать аппарат на дно. Минимальное расстояние от низшей точки скважины до насоса — 1 м.
Остается подключить оборудование к сети. Для его работы требуется напряжение 220 В. Если с таким показателем проблемы, лучше установить стабилизатор.

Как правильно выбрать насос для колодца

Для правильного выбора насоса необходимо любому пользователю собрать некоторые технические данные, которые будут гарантировать, что насос будет подобран специалистами верно и выдаст требуемые параметры.

1. Обязательно знать дебит скважины, то есть, какая часть воды поступит в скважину за определенное время. Если дебит будет отрицательным, значит насос успеет выкачать воду быстрее, чем скважина вновь наполнится водой. А работа насоса всухую, как было сказано выше, первый путь к поломке насоса.
2. Проверка диаметра и качества обсадной трубы скважины: диаметр должен быть не менее рекомендуемого: 120 мм для насосов БЦПЭ и 100 мм для БЦПЭУ.
3.  Определить ориентировочный требуемый напор насоса: • суммировать в метрах все перепады высот напорного трубопровода от насоса до самой верхней водоразборной точки, • суммировать все горизонтальные участки трубопроводов, при этом потеря напора будет составлять 1 м на 5 – 10 метров трубы; • избыточный напор на излив в верхней точке водоразбора — 25 метров; • потери в местных сопротивлениях трубопровода (в углах, тройниках, поворотах), избыточное давление в случае установки гидроаккумулятора и пр. — данные параметры можно определить вместе со специалистами при покупке насоса, предварительно составив схему планируемой станции водоснабжения.
4. Определить требуемый расход воды из учета количества точек водоразбора: душевая лейка 0,2 л/с, умывальник 0,12 л/с, мойка 0,12 л/с, кран для полива 0,3 л/с. В жилых домах, где одновременно всеми приборами не пользуются, можно применить коэффициент загрузки 0,7.

Окончательный выбор насоса производится по рабочей точке насоса (расход, куб.м/ч и напор, м.вод.ст.) при помощи гидравлической кривой наиболее приближенной модели к расчетным параметрам сети. Однако, самостоятельно, без опыта в точных гидравлических расчетах, можно только примерно определиться с планируемой к покупке моделью, а точные расчеты и более скрупулезный подбор, все же, доверить специалистам. Отзывы потребителей различны: мощный, надежный, ремонтопригодный, легкость установки, бесшумный, хороший напор воды, а также пишут, что насос тяжеловат, немного неудобно заниматься установкой одному

Погружной насос Водолей: достоинства, устройство

Погружной насос под названием Водолей состоит из нескольких конструктивных частей: многоступенчатой насосной части, электродвигателя и конденсаторного блока, расположенного снаружи. Первая часть конструкции является монолитной и состоит из элементов, которые, собственно, и приводят насос в действие.

Что касается рабочей производительности насоса, то она напрямую зависит от диаметра рабочего колеса: чем он больше, тем больший объем воды насос сможет поднять за определенный промежуток времени.

Все конструктивные элементы надежно закреплены внутри металлической колбы, закрываемой специальной крышкой с внутренней трубной резьбой. На крышке расположены несколько отверстий, предназначенных для фиксации троса. В конденсаторном блоке расположены конденсаторы, а также шнур питания.

Принцип работы насоса заключается в следующем: рабочее колесо осуществляет вращение, создавая при этом кинетическую энергию. Она, в свою очередь, дает толчок для движения лопастей, захватывающих воду и поднимающих ее на поверхность. На «освободившееся место поступает новая порция воды, снова движимая вверх не прекращающими вращаться колесами.

Погружные насосы Водолей вне зависимости от серии/модели отличаются широкими возможностями и немалым количеством достоинств, выделяющих их на фоне насосов других производителей:

• возможность подачи питьевой воды – благодаря тому, что конструктивные элементы устройства выполнены из материалов, никоим образом не влияющих на состав воды (пищевая пластмасса, сталь, латунь).
• простой процесс монтажа – благодаря наличию достаточно длинного электрокабеля;

Насос Водолей прост в монтаже и эксплуатации

• компактность, причем во всех смыслах слова – вес, габариты и уровень потребляемой энергии;
• пригодные для ремонта основные конструктивные элементы;
• высокая эффективность работы;
• бесшумность;
• долговечность (согласно отзывам потребителей);
• круглогодичная функциональность (при отсутствии сильных морозов).

Возможные поломки и нюансы ремонта насосов Водолей

Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.

Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:

1. Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
2. Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
3. Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
4. Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.

Рис. 9 Электронасос БЦПЭ – основные моменты разборки

Скважинный насос «Водолей»: устройство, характеристики, маркировка, подключение

Обратный клапан, как правило, устанавливается на поверхности для возможности слива воды и проверки работы электронасоса без системы автоматики. Электронасос подвешивается так, чтобы его электрический кабель не испытывал натяжения. Монтаж водопровода может производиться стальными, пластиковыми трубами или резиновым шлангом на хомутах, главное, чтобы он обеспечивал герметичность соединений.

Рис. 1 Рекомендуемая схема.

Смотреть все статьи »

Агрегат относится к классу БЦПЭ (бытовые центробежные погружные электронасосы) и занимает одну из ведущих позиций на нашем рынке. Имеет оптимальное сочетание цены и качества. При не высокой стоимости он отличается высокой производительностью, надежностью, простотой в эксплуатации, небольшими габаритами.

Насос Водолей предназначен для подъема воды из скважин с глубины до 200 метров при минимальном рабочем диаметре скважины 120 миллиметров.

Минимальная производительность агрегата 360 литров воды в час при сечении шланга не менее 3/4 дюйма. Максимальная производительность до 12 кубометров в час.

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

• наземного базирования;
• глубинные дренажные насосы (для грязной воды);
• насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

• 0,5 — означает производительность, количество литров за секунду (л/с);
• 100 — высота водяного столба при нормальной работе, измеряется в метрах;
• 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
• 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

1. БЦПЭ-0,32 л/с,
2. БЦПЭ-0,5 л/с,
3. БЦПЭ-1,2 л/с,
4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации
Рекомендации

Инструменты:
Пара разводных газовых ключей;
Набор рожковых ключей;
Ножовка по металлу;
Нож.

Материалы:
Фум лента;
Латунный обратный клапан;
Латунный переходник под обратный клапан;
ПНД труба;
Пластиковые затягивающиеся хомуты;
Оголовок или скважинный адаптер;
Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей:
Коробка;
Капроновая веревка;
Конденсаторная группа;
Электрокабель;
Насос для скважин Водолей.

Собираем переходной узел на насосе.

Латунный переходник;
Обратный клапан;
Переходник на ПНД трубу.

Подсоединяем трубу.
ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель.
Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;.

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах;
Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка:
Дальше разбираем оголовок, заводим в него трубу и зажимаем;
После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.
Насос идет в бюджетной комплектации, поэтому я рекомендую докупить:
Датчик сухого хода, как на фото (на случай если вода в скважине закончится);
Стабилизатор напряжения с защитой от перепадов.

Устройство и принцип работы насоса “Водолей”

Глубинный насос “Водолей” представляет собой устройство, состоящее из 2 отсеков:

1. Моторного.
2. Насосного.

В состав электродвигателя входят:

1. Статор.
2. Ротор.
3. Шарикоподшипники.

Однофазный электромотор переменного тока преобразует электрическую энергию в механическую и приводит агрегат в движение. Двигатель заполнен чистым маслом и расположен снизу позади насосного блока для предотвращения попадания масляной жидкости в перекачиваемую среду.

Насосный блок включает:

1. Ведущий вал.
2. Рабочие колеса радиального типа, крепящиеся к приводу.
3. Лопаточные отводы – диффузорные каналы, окружающие рабочие колеса.
4. Направляющие кольца.

Все механизмы насосного блока расположены в одном корпусе. Между отсеками находится фильтр. Сверху насоса установлена прижимная крышка с 2 отверстиями для крепления троса, снизу – внутренняя трубная резьба G1”. К устройству присоединяется выносная конденсаторная коробка со шнуром для питания.

Принцип действия БЦПЭ простой. При включении системы приводные колеса приводятся в движение. Они создают центробежное усилие, которое направлено на перекачивание воды под давлением и последующее заполнение ею внутренней части аппарата. Для водозабора служит всасывающая труба, для защиты от засорения и заиливания системы – фильтр. После наполнения агрегата жидкость плавно перемещается в накопительный резервуар. Следующая порция воды поступает в насос из скважины.

Автоматика для глубинных насосов и ее виды

Автоматика для погружных устройств подразделяется на три категории:

• блок автоматического управления в виде пульта;
• прессконтроль;
• блок управления, оснащенный механизмом поддержки стабильного давления воды в системе.

Первый вариант – это самый простой блок управления в виде стандартного пульта. Этот блок защищает насос от перепадов напряжения, а также коротких замыканий, которые нередко сопровождают работу насосных устройств. Для обеспечения полного автоматического режима устройства, блок управления данного вида подключается к таким приборам, как:

• реле давления;
• реле уровня;
• поплавковому выключателю.

Средняя стоимость такого блока управления составляет порядка 4000 рублей, но помните, что данный прибор управления не будет работать без дополнительных устройств, в частности, того же реле давления или дополнительной защиты устройства от сухого хода.

Конечно же, некоторые модели таких блоков управления уже оснащены всеми необходимыми системами для полноценной работы, но их стоимость будет составлять уже около 10 тысяч рублей. Установить такой прибор управления можно самостоятельно без консультации с профессионалом.

Пресс-контроль

Следующий вариант прибора автоматического управления – это пресс-контроль. Он оснащен встроенными системами для автоматической работы насоса и пассивно защищает от сухого хода. Управление в данном случае определяется в зависимости от ориентации на некоторые параметры, в частности, уровня давления и протока воды. Например, если ее расход в устройстве больше 50 литров в минуту, то оно будет работать непрерывно. А если поток воды сократится или увеличиться давление, то пресс-контроль выключит насос, а это и будет защитой от сухого хода насоса.

Если жидкость в системе не достигает отметки в 50 литров в минуту, то устройство запускается при снижении давления до 1,5 атмосфер , это очень важно в условиях, когда резко повышается давление и количество включений-выключений нужно сократить. Также предусмотрено автоматическое выключение прибора в условиях резкого и мощного увеличения давления напора воды. Наиболее распространенные на рынке пресс-контрольные устройства для управления:

Наиболее распространенные на рынке пресс-контрольные устройства для управления:

• BRIO-2000M (стоимость – до 4 тысяч рублей);
• «Водолей» (4–10 тысяч рублей).

Стоимость резервного гидроаккумулятора для обоих устройств чаще всего колеблется в пределах 4 тысяч рублей. И помните, что приобретая блок управления данного вида, устанавливать его самостоятельно будет сложнее, чем предыдущий.

Блок с поддержкой давления

Последний вариант автоматики для погружных насосов – это блок управления, который включает в себя механизм, поддерживающий стабильное давление воды по всей системе. Такой механизм незаменим в тех местах, где резко повышать давление нельзя, ведь если оно постоянно будет повышаться, то это увеличит расход электроэнергии и снизит КПД работы самого насоса.

Все это достигается за счет вращения ротора электродвигателя блока управления, а вот регуляция частоты вращения происходит в автоматическом режиме. Наиболее известные модели таких блоков управления:

• «Водолей»;
• Grundfos.

Стоит отметить, что бренд «Водолей» — наиболее популярный в России и ближнем зарубежье на рынке блоков управления для насосов. Приборы этой марки привлекают покупателей по таким причинам:

• относительно доступная цена;
• хорошее качество блоков;
• простота монтажа.

Стоимость разных моделей может существенно отличаться, естественно, приборы, оснащенные подсистемами и дополнительным функционалом, будут стоить гораздо дешевле обычных.

Разновидности насосов

В зависимости от условий эксплуатации насосы Водолей могут быль поверхностными, погружными и глубинными. Все насосы имеют два отсека – насосный и моторный. Принцип действия рабочего органа вибрационный или центробежный. Общее требование – насос работает только в водной среде.

Поверхностные насосы Водолей устанавливают неподалёку от скважины. Заборный шланг, он же всасывающий патрубок, может поднимать жидкость на уровень до 9 метров. Условие работы – перед пуском всасывающая труба должна быть под заливом, поэтому на линии необходима установка обратного клапана. Насос может откачивать чистую воду из открытых водоёмов и колодцев, легко перемещается, стоит недорого. В линейке имеется 3 модели серии БЦ, для перекачки воды температурой до 35С. Работает агрегат не шумно, так как однофазный двигатель имеет малую мощность, исполнение простое, не влагозащитное.

Погружной насос Водолей включается в работу через 10 минут после опускания в камеру. Незаполненный аппарат включать нельзя – поломка неизбежна. Состоит насос из двигателя, рабочего органа, кабеля, поплавка и трубы нагнетания. Погружной насос устанавливается в колодце способом подвеса или стационарного закрепления. При этом в комплекте должна быть защита от сухого всасывания и термореле. Применяется оборудование серии НВП. Оборудование имеет меньшую производительность, но не забивается при работе на мутной воде. Используют и изделия серии БЦПЭУ.  Погружные насосы устанавливают на глубину до 7 м с производительностью до 3,8 м3/час. При этом сечение обсадной трубы должно быть больше 110 мм.

По теме:

НАЗАД

ВПЕРЕД

1 из 48

Если скважина глубокая, необходимо использовать скважинный насос Водолей. Скважинным называют изделие, которое имеет большую мощность, и может подать воду из скважины на песок с нужным напором. Это центробежные винтовые установки с удлиненной рабочей камерой. Модели серии БЦПЭ устанавливают на скважины сечением 120 мм.

Глубинные насосы Водолей устанавливаются в артезианском колодце большой глубины. Применяются:

• центробежные;
• вибрационные мембранные установки.

Вибрационные насосы можно установить даже в узкой трубе, так как корпус выполнен с наружным сечением 86 мм. Устройства серий БЦПЭ и НВП имеют электрический привод переменного тока с сетевым напряжением 220 В и частотой50Гц. Аппараты могут подать агент с глубины 200 м на высоту до 150 м. В зависимости от производительности, вес глубинного насоса Водолей БЦПЭ может достигать 17,8 кг и иметь линейный размер до 2,5 м. Глубинные механизмы оснащены всей необходимой автоматикой, конденсатную коробку выносят за пределы скважины. При монтаже насос располагают на уровне 1.0 – 0,4 м от дна скважины, чтобы поднимать отстоявшуюся воду.

Центробежный насос для скважины Водолей выпускается в различных модификациях. Они отличаются:

• мощностью;
• напором;
• номинальным и максимальным расходом;
• размером и количеством ступеней.

Работу центробежного насоса обеспечивает двигатель, с вала которого вращение передается на лопасти рабочего колеса через герметичную перегородку. В зависимости от назначения используется несколько ступеней подъёма, обеспечивая нужные технические параметры.

Мембранный аппарат не имеет рабочего колеса. Моторный и рабочий отсек разделяет мембрана. За счёт колебательного движения от штока, создается необходимая подъёмная сила.

Погружные насосы используют чаще. Они работают с постоянным охлаждением двигателя в стабильных условиях, что увеличивает моторесурс. В среднем погружные устройства работают на 3 года дольше поверхностных.

Преимущества и особенности

По мнению пользователей, испытавших погружной насос Водолей, технические характеристики которого можно назвать вполне достойными и серьезными, в своих загородных домах и приусадебных участках, к числу его основных достоинств можно отнести:

Глубинный насос Водолей

• Значительный рабочий ресурс всех узлов и элементов агрегата и отличное качество его сборки.
• Хорошую ремонтопригодность. Любую его деталь, вышедшую из строя, можно легко заменить, восстановив его работоспособность в минимальные сроки и без лишних финансовых затрат.
• Низкое энергопотребление.
• Неприхотливость и невысокую требовательность к условиям эксплуатации.
• Компактность и небольшой вес. Благодаря данным качествам с насосом легко и удобно управляться без особых усилий.
• Надежность электрической части прибора. Это позволяет глубинному насосу для скважины «Водолей» работать без сбоев и отключений даже при небольших перепадах напряжения.
• Доступная стоимость.
• Наличие кабеля большой длины, а также шнура для подвешивания устройства в колодцах и скважинах.

Кроме того, можно отметить повышенную работоспособность «Водолея», выгодно отличающую его от других популярных марок, таких, как «Ручеек» или «Малыш». В отличие от последнего, он может эксплуатироваться без перерывов в работе, в то время как время работы «Малыша» не должно превышать двух часов.

Допустимая температура рабочей среды – не более +35 ⁰С. Работа в зимний период времени — допускается.
