Выбор и установка насосной станции для колодца

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

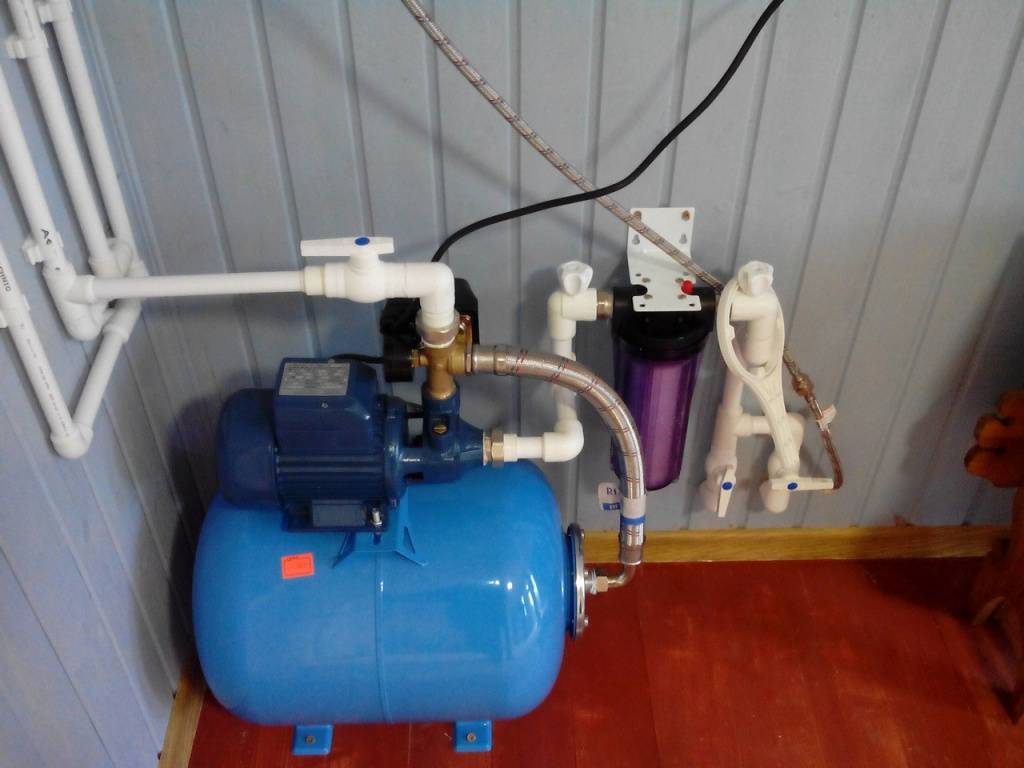

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

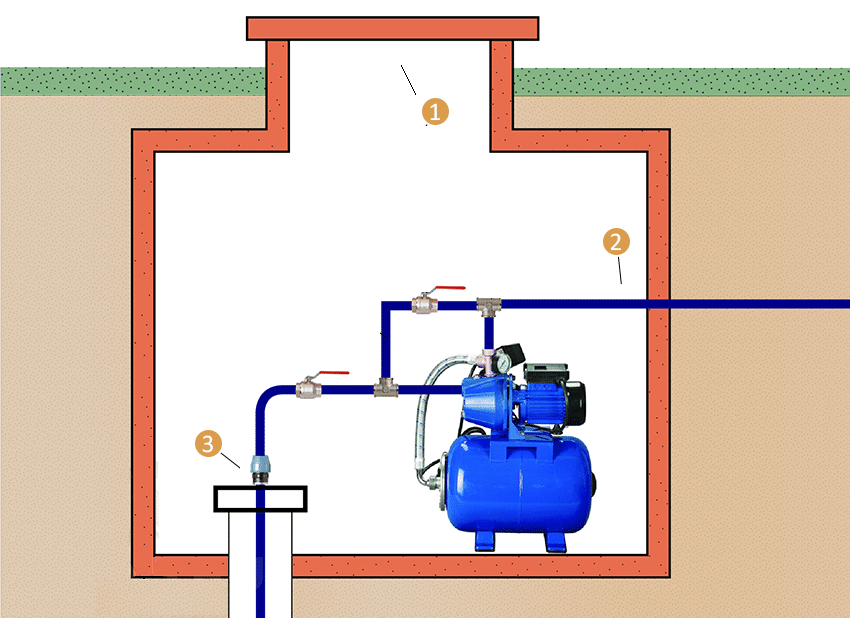

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

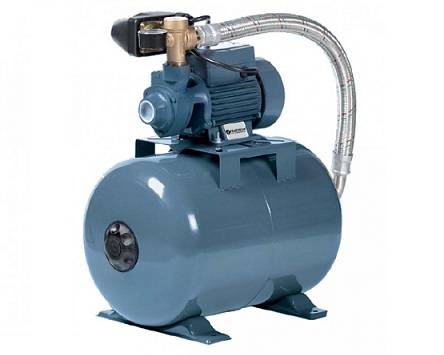

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом. Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх

На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира)

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

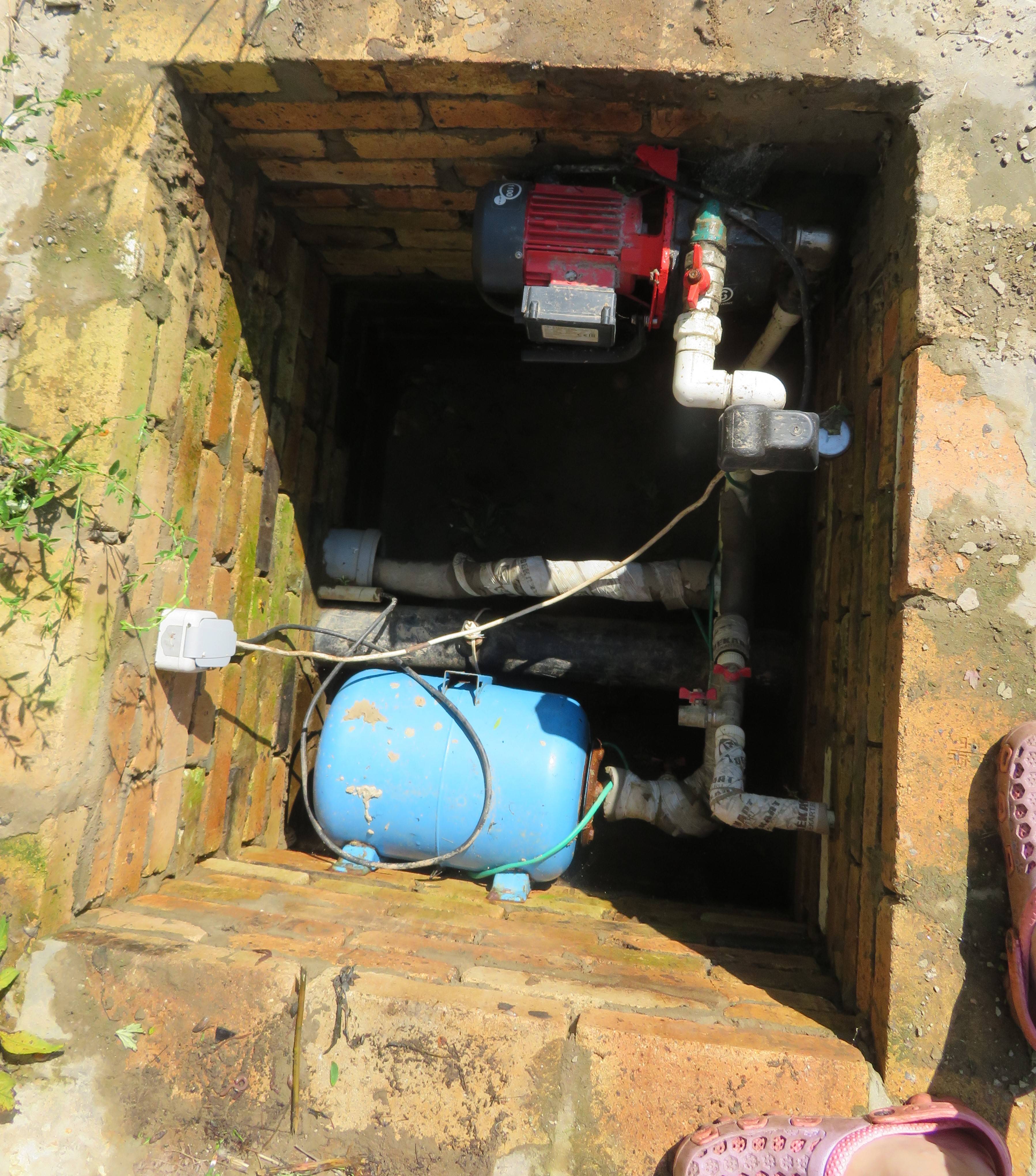

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Блок управления насосной станцией

Блоки питания представляют собой устройства, состоящие из реле давления, штуцера и манометра. Их ставят на трубопроводы напорного типа.

Манометр нужен, чтобы контролировать текущее давление в системе, а реле обеспечивает управление последней. С его помощью вода подается в напорную емкость с соблюдением заранее заданных параметров.

Поэтому важно при выборе обратить внимание на характеристики реле. Его основными рабочими элементами являются пружины минимального и максимального давления, которые срабатывают, когда эти показатели достигают заданного значения

Блок управления насосной станцией.

Важно и то, как защищен сам блок. Специалисты советуют остановить выбор на изделиях, обладающих защитой от сухого хода, т

е. такие блоки отключаются, когда в систему по каким-то причинам не подается вода либо при сильном нагреве.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Преимущества ПНД труб перед стальными аналогами

Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.

Выбирая материал для этого участка, нужно учитывать следующее:

• Трубы должны быть удобными для перевозки.
• Их монтаж не должен представлять особой сложности.
• Нужно выбирать материал прочный и устойчивый к истиранию.
• Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
• Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.

Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.

Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.

Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Как устанавливают станцию?

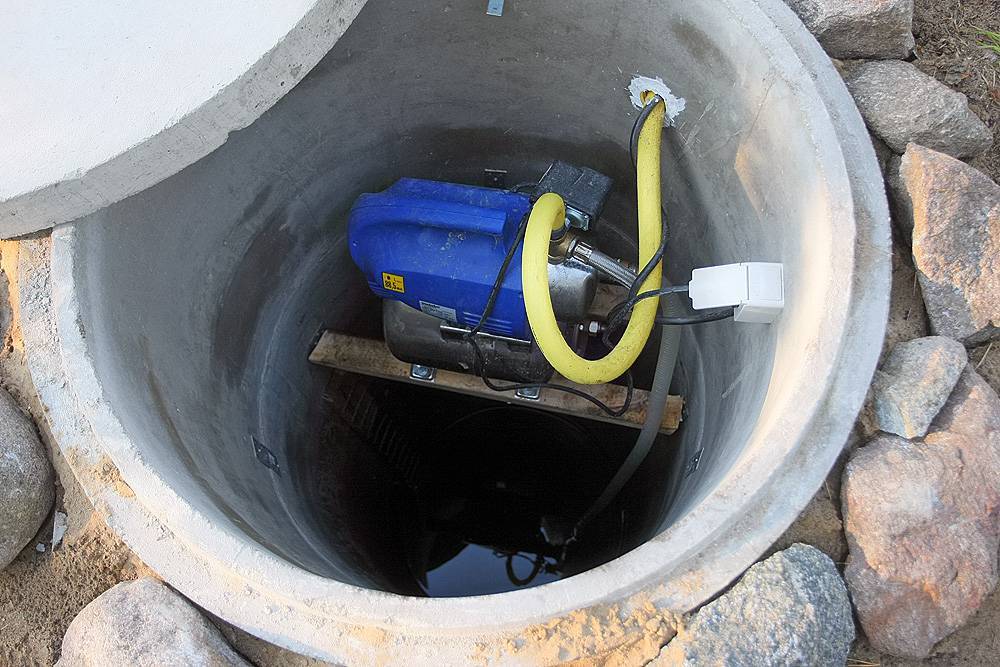

После определения месторасположения, монтаж насосной станции в колодце реализуется следующим образом:

Монтаж насосной станции для колодца

• Насосная станция монтируется на Г-образный кронштейн, закрепляемый на стене пристройки, дома или сарая. Причем в процессе крепежа нужно определиться с положением «входа» и «выхода» — впускного и выпускного отверстия (штуцера), ориентировав последнее в сторону дома. И сама станция не должна соприкасаться со стеной. А между ее опорами и кронштейном нужно установить амортизирующие прокладки, гасящие вибрацию.
• Далее следует оборудовать «вход» в станцию. Для этого следует использовать переходник, монтируемый на торец траншейной трубы водовода. С помощью этого переходника ПНД труба соединяется с металлическим вентилем. А сам запорный элемент соединяется с фильтром грубой очистки. В свою очередь, накидная гайка фильтра (или его штуцер) ввинчивается на ниппель (муфту) насоса станции.
• После этого стоит заняться «выходом». Для этого нужно соединить, с помощью гибкого шланга, гидроаккумулятор и реле давления. В свою очередь реле связывают жесткими трубками с фильтром тонкой очистки, а выход из последнего соединяют с выпуском внутреннего водопровода. При этом реле давления связано не только с баком, но и с насосом, а точнее с его пусковым блоком. Ведь если давление в систему «упадет», то нанос придется включить, а если «поднимется» до пикового значения – выключить.

Ну а к введенной в шахту колодца трубе придется присоединить обратный клапан – запорный элемент, препятствующий «сливу» жидкости после остановки насоса. И этот клапан должен «плавать» в толще воды, на расстоянии одного метра над дном колодца. А к нижнему торцу клапана присоединяется дополнительный фильтр – сетчатый стакан, защищающий систему от возможного заиливания.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

2 Какие основные виды насосных станций?

Поскольку насосные станции для колодца представлены в огромном ассортименте (моделей на рынке – более сотни) – следует упомянуть и о разновидностях устройств. Варьироваться может ряд признаков, от которых зависит качество работы оборудования.

Характеристики насоса – наверное, первый по важности фактор. По сути, для загородного дома или дачи не обязательно выбирать мощное устройство – бытовые насосные станции для колодца в большинстве своем справятся с водоснабжением

Внимательнее следует быть только тем, кому нужна установка для большого дома.

Характеристики устройств следующие:

• глубина всаса (указывается в метрах и измеряется от поверхности до точки водозабора) – для большинства моделей составляет 7-9 метров;
• создаваемое давление/напор – величина, характеризующая расстояние, на которое насос-стания для колодца способна нагнетать воду (напор измеряется в метрах, давление – в атмосферах, для большинства моделей начинается от 30 метров и от 3 атмосфер примерно);
• максимальная производительность – указывает количество литров воды в минуту (кубометров в час), которое может прогнать насос (для большинства моделей – от 1.5-2 «кубов» в час).

Несколько моделей погружных насосов Джилекс.

При этом следует учитывать, что насосная станция AL-KO практически никогда не будет работать с максимальной производительностью (а именно она и указывается в характеристиках). Обычно фактическое значение оказывается как минимум на 10% ниже (а в большинстве случаев – гораздо больше), так что выбирая насос для загородного дома или дачи – рассчитывайте его производительность с запасом.

Не менее важным фактором является объем бака-аккумулятора. Большинство популярных моделей имеют емкости на 24 литра – этого в среднем достаточно для загородного дома (или дачи), в котором живут 2 человека.

Есть модели и меньшего объема – на 12 литров, но есть – и большего: 50, 80, 100, 150, 200 – и так до 2000 литров. Само собой, что установка такого размера для дачи (да и для коттеджа тоже) – не слишком актуальна.

Лучше всего ограничиться гидроаккмулятором на 80-150 литров – в этом случае водоснабжение будет достаточно стабильным: скачков давления практически не будет. Вдобавок следует учитывать еще один факт: чем больше объем емкости – тем реже будет включаться насос-станция.

Конечно, насосу придется работать дольше, чтобы наполнить бак, но зато потом и «отдыхать» он будет также дольше. При этом износ устройства увеличивается не из-за длительной работы, а больше из-за частых включений и выключений.

Насосные станции для колодца могут отличаться еще и по наличию или отсутствию эжектора. Установка, не имеющая эжектора – меньше, тише в работе, более экономны (в плане потребления электричества), но и характеристики у них скромнее.

Водоснабжение дачи с их помощью обеспечить можно, да и для небольшого дома – также подойдут, но для большого коттеджа лучше все-таки взять более производительные устройства.

Насосная станция для колодца с эжектором делится еще на две категории – по принципу его расположения. Он может быть либо встроенным, либо выносным. Первый вариант идет в комплексе со станцией, увеличивая ее габариты (пусть и ненамного).

Насосная станция АЛ-КО (AL-KO) GPI 900/3.

Встроенный эжектор повышает стоимость, производительность и мощность установки, но при этом не увеличивает максимально возможную глубину подъема – она составляет около 7-10 метров (в зависимости от модели). Напор у таких устройств в среднем составляет 30-40 метров.

Выносные эжекторы позволяют выкачивать воду из более глубоких колодцев – до 40 метров (опять-таки – зависит от модели). В этом случае сам эжектор идет отдельно от насоса и опускается внутрь колодца, благодаря чему снижается уровень шума.

Различаться может и расположение самого насоса относительно поверхности. Как уже упоминалось выше – большинство моделей являются поверхностными, то есть устанавливаются снаружи колодца, а в воду – опускается шланг. Однако имеется и погружная категория – в этом случае водоснабжение осуществляется точно таким же образом, однако насос сам опускается в воду.

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 — 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции

Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению

Насосная станция не требует множества дополнительных деталей и механизмов — вот только фильтр очистки лучше ставить после станции, а не до (кликните для увеличения)

Какой насос выбрать для колодца – определяем самостоятельно

Выбор насоса для колодца зависит от нескольких важных условий. К ним относится:

• Уровень шума при работе – большинство современных агрегатов работают практически бесшумно. Однако следует помнить, что при покупке мощного агрегата, например, модели «Водомет», уровень шума будет гораздо выше, чем в случае с насосами с меньшей мощностью;
• Способы монтажа насоса в колодце – лучше всего покупать оборудование, имеющее в своем комплекте все необходимое для установки. Это позволит сэкономить время и силы на поиски нужных крепежей;
• Максимально допустимая глубина использования – лучшим считается тот насос, который можно опускать как можно ниже. Вместе с тем, такие агрегаты стоят немного дороже насосов поверхностного типа. Если глубина колодца не большая, то лучше купить поверхностный насос;
• Наличие автоматики – приборы с автоматикой не требуют постоянного присутствия владельца, так как имеют встроенные механизмы, регулирующие работу устройств. Однако автоматические насосы стоят на порядок дороже агрегатов без реле, поплавка и других регулирующих механизмов;
• Способ эксплуатации – при минимальном бюджете покупатели могут приобрести простой ручной насос. Такой агрегат не требует частого ремонта, однако для его эксплуатации потребуется приложить определенные физические усилия.

Водоснабжение дачи: с чего начать?

• Первым этапом обустройства автономного водопровода на даче своими руками должен стать выбор источника для забора воды. Если на приобретенном участке уже имеется колодец или скважина, то половина дела сделана. В противном случае придется позаботиться о сооружении источника самостоятельно.
• Нелишним будет пройтись по соседним участкам и проконсультироваться с их владельцами, каким образом они добывают воду, и каково её качество. Опыт соседей по даче поможет определиться с выбором оптимального варианта забора воды в той или иной местности.
• После того как источник построен (выкопан колодец или пробурена скважина), можно приступать к монтажу водопровода. Причем все работы вполне возможно произвести своими руками, не прибегая к услугам наемных специалистов.

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

• Сделать все так, чтобы можно было перекрывать ненужные ветки.
• Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
• На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.

Подробная схема подключения насосной станции. Реализована система вытеснения воздуха из труб и оборудования

Одна из схем подключения насосной станции изображена на фото. Назначение большинства  элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

• Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
• Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
• Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова   включаем на непродолжительное время насос.
• Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.

В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в  кране имеем чистую воду без примесей.

Как сделать душ в бане своими руками, читайте тут.
