Устройство основания под тёплый пол.

Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

Утепление и гидроизоляция.

Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

  1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
  2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

При выборе толщины слоя утеплителя следует учесть несколько важных условий.

  • При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
  • При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
  • При укладке на все последующие этажи его толщина возможна до 3 см.

Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

Порядок действий выкладки утеплителя:

  1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
  2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
  3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
  4. Швы между плитами надо так же проклеить скотчем.
  5. Закрепить утеплитель дюбелями.

Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Выбор материалов и необходимых устройств

Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы.

Состав и устройство теплого водяного пола включает в себя следующие элементы:

  1. Водонагревательный котел;
  2. Нагнетающий насос (может быть в составе котла);
  3. Шаровые клапаны на входе котла;
  4. Трубы разводки;
  5. Коллектор с системой настройки и регулировки теплых полов;
  6. Трубы для укладки по поверхности пола;
  7. Различные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый полиэтилен. Полипропиленовые трубы лучше выбрать с армированием стекловолокном, так как сам по себе полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в меньшей степени подвержены расширению. Именно последние получили наибольшее распространение при компоновке поверхностных систем отопления.

Используются трубы диаметром 16-20 мм. Необходимо, чтобы труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не обязательно гнаться за дорогими вариантами с кислородными защитами и дополнительными слоями. Особенно если основная задача – снизить общие затраты на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он необходим для подключения нескольких контуров теплого пола к одной основной линии подачи теплой воды и забора обратной, охлажденной. При этом используются два разветвителя, которые устанавливаются в специальный коллекторный шкаф. Один – для распределения горячей воды, а второй – для сбора обратной, остывшей воды. Именно в составе коллектора размещаются все необходимые элементы настройки теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

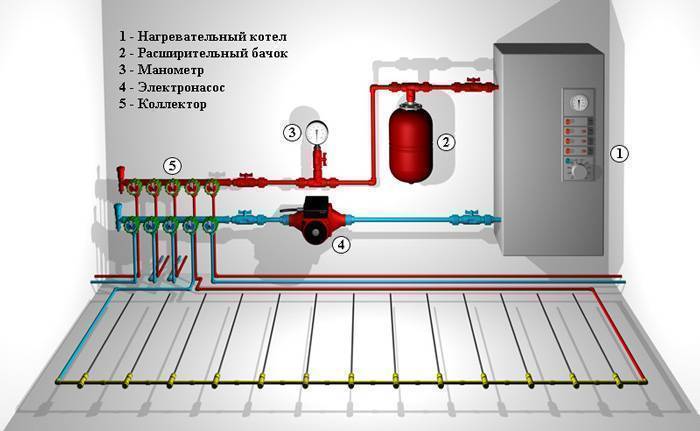

Схема-пример подключения водяного теплого пола

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Для чего нужно утеплять систему теплого водяного пола

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.


Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же, благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям:

  • Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги;
  • Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал;
  • Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка;
  • Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций;
  • Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки;
  • Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки;
  • На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности;

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

  1. Цемент — 1 часть.
  2. Песок мелкозернистый — 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

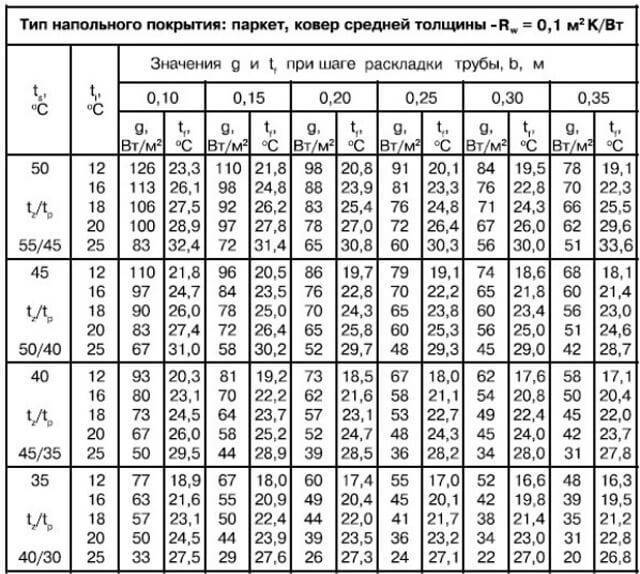

Принципы проектирования

Рассчитывая водяной теплый пол, необходимо учитывать:

  • только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
  • шаг и способ укладки в бетоне трубопровода с водой;
  • толщину стяжки – минимум над трубами должно быть 45 мм;
  • требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
  • вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
  • длину труб в отдельном контуре ТП и всей системе отопления.

Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

Способы уладки контуров

Трубы в напольном контуре отопления укладываются:

  • змейкой (петлями);
  • спиралью (улиткой);
  • сдвоенной спиралью;
  • комбинированным способом.

Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.

Способы укладки

Утеплитель

В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

Толщина плит ЭППС подбирается так:

  • 30 мм – если этажом ниже отапливаемое помещение;
  • 50 мм – для первых этажей;
  • 100 мм и более – если полы настилаются по грунту.

Утеплитель для пола

Коллекторно-смесительный узел

Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.
Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.

Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.

Коллекторный узел

Выбор нагревательного котла

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.

Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

общий вид всей системы (подключение радиаторов можно исключить)
