Настенные газовые котлы от производителя Bosch

Камера сгорания

Открытая

Станции с открытой камерой сгорания – это классический вариант проточных водонагревателей и напольных котлов. Конструкция предусматривает естественный приток воздуха во время горения топлива. После сгорания газа отработанные продукты отправляются в дымоход, поэтому в помещении должна быть хорошая вентиляция и противопожарная система. Достоинством прибора с открытой горелкой является отсутствие лишних функций. Недостатком – более низкая производительность и неполное сгорание топлива.

Закрытая

Оборудование с закрытой камерой сгорания нередко называют турбированным. С помощью мощного вентилятора воздух поступает снаружи помещения, после чего сгорает в специальной горелке. Отходы после сгорания удаляются принудительным путём, поэтому тяга в дымоходе не требуется. Для удобства вместе с турбированными котлами устанавливают компактные коаксиальные дымоходы. У приборов такого типа есть несколько достоинств, среди которых высокая производительность и возможность монтажа в любых помещениях. Есть и недостаток – шум, который возникает из-за работы мощных вентиляторов. Почти все модели оснащены горелками с регулировкой скорости. Эта особенность позволяет снижать уровень шума на малых скоростях.

Конвекционные котлы Bosch Gaz 2000 W

Bosch GAZ 2000 W – сделано в России. Младшая серия отопительной конвекционной, навесной настенной техники. Изготавливается аппарат на фабрике «Бош Отопительные Системы» – предприятие концерна Bosch в городе Энгельс Саратовской губернии. К слову сказать, на этой фабрике также выпускают брендовый котел Будерус Logamax U072. Международный бренд разработал Bosch GAZ 2000 W специально в помощь проектным и монтажным организациям специализирующихся на услугах поставок качественного оборудования для индивидуального домовладения.

Горячее водоснабжение и устройство отопления помещений может быть спроектировано в диапазоне площади от 60 до 240 м². Устойчивые показатели в эксплуатации при перепадах давления воды и газа. Модуляция мощности устройства Bosch GAZ 2000 W лежит в диапазоне от 40 до 100%. Настраиваемая система дымо-удаления. Не сложный монтаж и регламентное обслуживание. Bosch GAZ 2000 W выпускается в двух модификациях: первый вариант WBN2000-12/18 CR N второй вариант WBN2000-24 CR инструкция по эксплуатации лежит на странице документация в разделе Bosch.

Достоинства и недостатки

К достоинствам модели Bosch 6000-18 принято относить:

Продукция всемирно известного европейского производителя.
Высокое качество изготовления и сборки котлов.
Надежная и стабильная работа, долговечность.
Относительно низкая цена.
Низкий уровень шума.
Наличие системы самодиагностики, обеспечивающей немедленное оповещение владельца о появлении нештатной ситуации.

Недостатками котлов считаются:

Высокая требовательность к качеству электропитания.
Необходимость водоподготовки, требовательность к уровню жесткости воды.
Запчасти производятся сторонними фирмами.

ВАЖНО!
Недостатки модели не настолько влияют на ее работоспособность, чтобы оказывать серьезное воздействие на спрос и популярность агрегатов.

Виды

Все двухконтурные котлы Bosch имеют настенный тип монтажа. Они различаются по другим конструкционным признакам.

По типу горелки:

Атмосферные. Имеют открытую камеру сгорания, дым и прочие продукты горения выводятся с помощью естественной тяги.
Турбированные. Камера сгорания закрытого типа, для дымоудаления используется вентилятор турбонаддува.

По типу теплопередачи:

Конвекционные. Нагрев теплоносителя и ГВС производятся традиционным способом с помощью теплообменника той или иной конструкции.
Конденсационные. Недавно появившаяся методика, при которой теплоноситель сначала предварительно подогревается от тепла, полученного в конденсационной камере. Происходит конденсация водяного пара из выводимого дыма. Подогретый теплоноситель требует меньше энергии для окончательного нагрева, что позволяет экономить топливо и более эффективно использовать все ресурсы агрегата.

Конденсационные котлы физически не могут работать, если разница температур на улице и в помещении больше 20°. Это делает их малопригодными к эксплуатации в российских условиях.

Кроме того, конденсационные модели чрезвычайно дороги, их стоимость в 2-3 раза выше, чем у конвекционных котлов и доходит до 240 тыс. руб.

Почему выбирают Бош

Кроме всемирно известного имени оборудование имеет несколько преимуществ перед моделями от других производителей. Среди особенностей можно выделить несколько основных:

Большой выбор функций и дополнительных опций.
Энергоэффективность.
Надёжная конструкция.
Лёгкая установка.
Экологичность.

Оборудование отлично подойдёт тем, кто ценит простоту и удобство. Большинство настроек полностью автоматизировано — это позволяет пользоваться прибором с минимальным вмешательством. На экране отображаются все рабочие режимы, а в случае поломки – коды шибок. Кроме перечисленных преимуществ все модели Бош оснащены защитной системой, которая перекрывает подачу газа при неисправности.

Двухконтурные и одноконтурные – в чём разница?

Немецкое отопительное оборудование разделяется ещё на два критерия, которые следует учитывать при покупке. Одноконтурные модели предназначены только для нагрева теплового носителя в системе отопления помещения. Такие котлы стоят относительно недорого, поэтому активно покупаются для обогрева дач, фазенд и частных домов. Стоит учитывать, что функционал таких приборов ограничен. Из плюсов отметим низкое потребление электроэнергии и простую установку.

Двухконтурная газовая станция от «Бош» представляет расширенный функционал и удобное управление. Благодаря двум отдельным контурам техника может использоваться и для отопления, и для нагрева горячей воды.

Устройство

Конструкция двухконтурного котла Bosch зависит от типа теплообменника. У моделей с раздельным теплообменником устройство ничем не отличается от всех современных видов газовых котлов.

Под действием циркуляционного насоса теплоноситель поступает в первичный теплообменник, объединенный с газовой горелкой, где нагревается до максимально возможной температуры.

На выходе он стразу поступает во вторичный теплообменник, где отдает некоторую часть тепловой энергии на подготовку горячей воды.

У моделей с битермическим теплообменником процесс протекает несколько иначе — и теплоноситель, и горячая вода нагреваются одновременно.

Трубопровод имеет сложную форму сечения — по внешнему трубопроводу протекает теплоноситель, а по внутреннему проходит горячая вода.

Такая конструкция позволяет уменьшить количество узлов и повысить эффективность нагрева, но усложняет ремонт и обслуживание теплообменника.

Окончательная подготовка теплоносителя происходит в трехходовом кране, где он смешивается в определенной пропорции с остывшей «обраткой». Затем теплоноситель выводится в отопительный контур.

Дымоудаление и подача воздуха в камеру сгорания выполняется с помощью вентилятора турбонаддува (для турбированных моделей). Контроль за работой всех узлов производит плата управления и система датчиков, следящих за состоянием деталей и сигнализирующих о появлении неполадок.

Отличительные особенности моделей Бош (Bosch)

Современные газовые котлы от компании Bosch подразделяются на две категории. К ним относят:

Одноконтурные;
Двухконтурные.

Первый вид разрабатывался для нагревания теплоносителя в закрытой системе отопления. Модели этой категории отличаются доступной стоимостью. Их выбирают для обогревания загородных домов, фазенд и небольших частных домов.

При выборе стоит учитывать, что набор опций у таких приборов небольшой. Что же касается плюсов, то они отличаются минимальным потреблением электрической энергии и лёгким монтажом.

Модели с двойным контурным имеют широкий функционал и простое управление. Благодаря наличию отдельного контура газовая техника может реализоваться для системы отопления или использоваться для нагрева воды до нужной температуры.

Устройство

Газовый котел Bosch 6000 18 квт создан на основе наиболее удачных современных технических разработок. Основным элементом конструкции является первичный теплообменник, в котором производится нагрев ОВ.

Вторым по важности узлом является газовая горелка, объединенная с теплообменником для получения максимальной эффективности. Циркуляционный насос подает теплоноситель в теплообменник, где он получает максимальную температуру

Затем жидкость переходит во вторичный теплообменник и отдает некоторую част тепловой энергии потоку вода для контура ГВС. Затем ОВ проходит в трехходовой кран, частично смешивается с обратным потоком, получает заданную настройками температуру и выводится в отопительный контур.

Дым выводится с помощью тяги от вентилятора. Работу всех узлов контролирует плата управления и система датчиков самодиагностики.

Устройство камеры сгорания котла Бош (Bosch)

Устройство газового котла предусматривает две разновидности камеры сгорания. Она может быть.

Открытая камера горения

Данный вид считают классическим вариантом, который используют для обустройства проточных водонагревателей.

Такая камера часто встречается у напольных газовых котлов. В процессе использования образуется естественный приток кислорода, обеспечивающий равномерный объем тепловой энергии.
После сгорания природного газа продукты горения самостоятельно удаляются через дымоход. При обустройстве системы отопления необходимо позаботиться о наличии хорошей вентиляции и противопожарной системы.
Что же касается достоинств данного прибора, то в его устройстве не предусмотрен большой набор функционала.

Закрытая камера горения

Их часто называют турбированными. Мощные вентиляторы обеспечивают постоянный приток воздуха, который обеспечивает быстрое горение топлива.

Продукты отходов после эксплуатации выводятся с помощью принудительной вентиляции.
Именно поэтому при обустройстве не потребуется наличие дымохода. Недостатками устройств с таким типом горения считают наличие громкого шума.
Он образуется в процессе запуска вентиляторов.
Современные модели имеют специальные регуляторы, обеспечивающие контроль за работоспособностью устройства.

Что же касается преимуществ, то они заключаются в высокой производительности и возможности устанавливать конструкции в помещениях с различной площадью.

Какие серии и модели относятся к двухконтурным

Двухконтурные модели имеются во всех линейках серии GAZ:

Bosch GAZ 3000 W. Модели мощностью 24 и 28 кВт.
Bosch GAZ 4000 W. Мощность 24 кВт.
Bosch GAZ 5000 W. Котлы мощностью 24 и 28 кВт.
Bosch GAZ 6000 W. 18 и 24 кВт.
Bosch GAZ 7000 W. Мощность котлов 28 и 35 кВт.

Кроме того, двухконтурные модели имеются в серии Bosch ZWC (мощностью 22 и 24 кВт). Они обладают инновационной системой контроля Heatronic, установленного также в старших линейках серии GAZ.

Модуль Heatronic позволяет реализовать множество полезных функций и возможностей, в частности — сохранить и просмотреть последнюю ошибку, выданную платой управления.

Обзор популярных моделей

Bosch Gaz 6000

Gaz 6000 – модель с одноконтурной схемой. «Сердце» устройства – горелка с регуляторами мощности и медным теплообменником. Мощности в 18кВт хватит для обогрева помещений до 180 квадратных метров. Для максимального комфорта gaz 6000 имеет удобное электронное управление с функцией самодиагностики. Возможна перенастройка техники для работы на сжиженном газе. Оборудование полностью адаптировано для работы в российских отопительных сетях.

Bosch Gaz 4000 W ZSA 24-2 K

Ещё одна одноконтурная станция с мощностью 24кВт. Максимальная площадь обогрева – 240 квадратных метров. Bosch 4000 имеет открытую камеру сгорания и циркуляционный насос. В систему встроены все необходимые настройки безопасности. Отличительная черта Gaz 4000 W – газовый фильтр, направленный на сбор пылевидных частиц и другого мусора.

Bosch JUNKERS ZWC 28-3 MFK

«Бош Юнкерс» – это двухконтурный навесной котёл с удобным блоком управления Heatronic 3. Модель имеет два режима работы горячего водоснабжения (ГВС). Из оснащения – система защиты от перегрева, заклинивания насоса и пропадания тяги. В случае внутренних неполадок на дисплей выводится код ошибки. В прибор встроены все необходимые функции для удобного использования, например, «эко» и «комфорт». В режиме «комфорт» техника поддерживает установленную температуру в теплообменнике горячего водоснабжения. Благодаря этой функции сокращается ожидание нагрева воды. Режим «эко» направлен на экономию газа, за счёт нагрева до установленной температуры только при отборе горячей воды. Подробное описание всех программ и опций можно найти в инструкции.

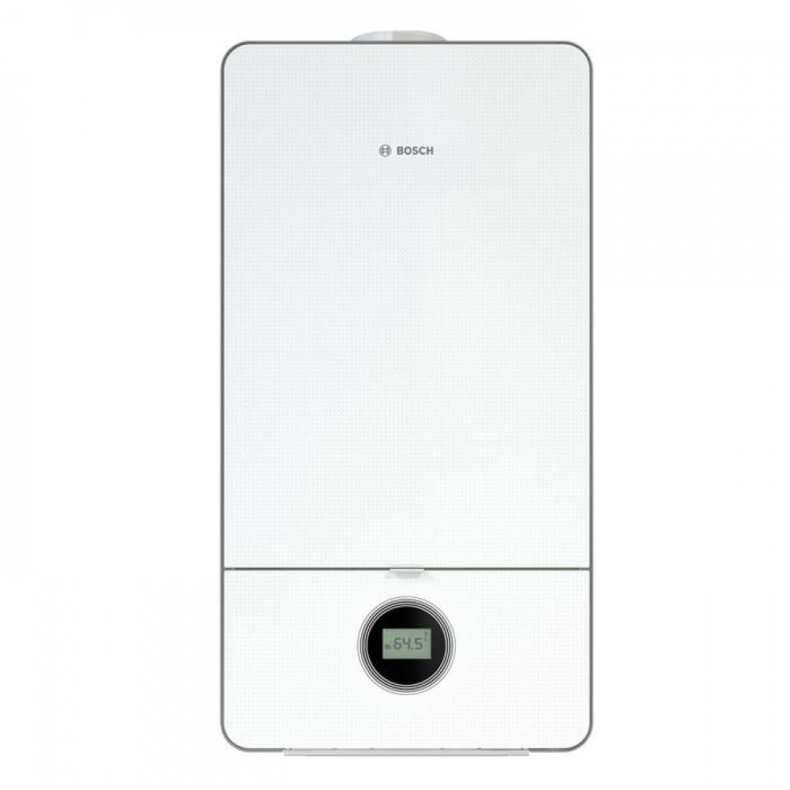

Bosch Gaz 7000 W ZWC 28-3 MFA

Ещё одна двухконтурная модель, которая наделена мощностью в 28,1 кВт. Прибор оборудован электронным контролем пламени, который позволяет работать на сниженной мощности. Из оснащения техника имеет современное управление, которое значительно упрощает её использование. Также, есть группа безопасности, в которую входит самодиагностика и защита от перегрева теплообменника. Изготовитель позаботился о комфорте покупателей и уменьшил вес прибора для удобной установки.

Bosch Gaz 6000 W WBN 6000-24 С

Технические характеристики:

тип – настенный, двухконтурный;
котел оборудован закрытой камерой сгорания;
в нем установлен расширительный бачок объемом 8 л;
производительность горячей воды – 13,7 л/мин;
диапазон полезной мощности – 7,2-24 кВт;
температура системы отопления – от 40 до 82 °C;
размеры котла (В/Ш/Г) 700/400/299 мм;
агрегат весит 34 кг;
расход природного газа – 2,1 м³/ч, а сжиженного – 1,5 кг/ч;
максимальное допустимое давление на входе – 10,5–16 мбар;
два теплообменника: медный и стальной;
КПД равен 93,2%.

Описание модели

При небольших компактных размерах котел имеет множество нужных и полезных функций. Он оснащен ЖК-дисплеем с большим подсвеченным экраном и кнопочным управлением. На экран выводятся данные о работе системы. Прибор наделен функцией автоматической настройки параметров, самодиагностики оборудования и аварийной сигнализации.

Для контроля над безопасностью эксплуатации котел имеет датчики температуры воды, давления, протока с фильтром грубой очистки.

Он оборудован манометром, циркуляционным трехскоростным насосом, системой защиты от перегрева, автоматическим воздухоотводчиком и предохранительным клапаном.

Преимущества и недостатки

Простота в управлении, компактность, отсутствие шума во время работы, высокая производительность, стабильность работы при перепадах давления, хорошая теплоотдача.

К недостаткам можно отнести чувствительность теплообменника к жесткой воде (накипь, отложения).

Монтаж и инструкции

Котел подключается только в закрытые системы ГВС и отопления, все остальные установки считаются применением не по назначению.

Для сохранения гарантии необходимо следовать некоторым рекомендациям:

монтаж оборудования проводится в полном соответствии с требованиями проекта и производителя;
работы по установке, настройке и запуску котла должны производиться работниками сервисного центра с лицензией на разрешение оказания подобных услуг;
ремонт, переделка оборудования доверяется только специализированной организации;
все меняемые и устанавливаемые запчасти должны быть оригинальны;
надписи на корпусе котла сохраняются в целости на протяжении всего срока работы.

Типы

Существуют разные модификации настенных котлов Buderus.

По количеству контуров:

Одноконтурные. Обеспечивают только нагрев теплоносителя для отопительного контура.
Двухконтурные. Одновременно способны выполнять подготовку ГВС и нагрев теплоносителя для системы отопления.

По типу камеры сгорания:

Атмосферная (открытая). Воздух, необходимый для процесса горения, берется непосредственно из помещения, в котором установлен котел. Удаление дыма и других продуктов горения происходит с помощью естественной тяги печного типа.
Турбированная (закрытая). Воздух забирается снаружи и поступает в котел по внешнему трубопроводу коаксиального дымохода. Для этого использован вентилятор турбонаддува, который одновременно обеспечивает удаление дыма.

Для жилых помещений удобнее использовать турбированные модели, так как естественная тяга неустойчива и может быть направлена в обратную сторону сильным порывом ветра или сквозняком в помещении.

По типу передачи тепловой энергии:

Конвекционные. Использована традиционная схема нагрева теплоносителя в пламени горелки без дополнительных процедур.
Конденсационные. Методика, которая появилась сравнительно недавно. Применяется предварительный нагрев жидкости с помощью тепловой энергии, полученной при конденсации водяного пара из выводимого дыма. Подготовленный теплоноситель не требует интенсивного нагрева, что позволяет снизить расход газа и смягчить режим работы грелки и теплообменника. В сумме это дает высокий КПД (до 108 %, хотя такой способ подсчета не является верным и представляет собой обычный маркетинговый ход), экономию газа и увеличение срока службы теплообменника.

ВАЖНО!

Конденсационные модели способны полноценно работать только на низкотемпературных системах. Если условия работы не позволяют применять такие режимы, приобретение конденсационного котла станет нецелесообразным.

Какие серии и модели относятся к настенным

Настенные котлы Buderus представлены одной большой линейкой Logamax, которая состоит из 4 серий:

Buderus Logamax U042 / U044. Двухконтурные установки мощностью 24 кВт. Оборудованы битермическим теплообменником, позволяющим одновременно греть и теплоноситель, и горячую воду. Есть модели с закрытой (042) и открытой камерой сгорания (044).
U052 / U054 К. Одно- и двухконтурные котлы с открытой (054) и закрытой (052) камерой сгорания. Для двухконтурных моделей в обозначении присутствует буква «К» (комбинированные). Предлагается две модели мощностью 24 и 28 кВт.
U052 T / U054 T. Модель мощностью 24 кВт, обладающая открытой или закрытой камерой сгорания. Особенностью является наличие накопительной емкости для ГВС на 48 литров, позволяющей обеспечить высокие потребности в горячей воде.
U072 . Наиболее популярная серия турбированных котлов мощностью 12, , и кВт. Имеются одно- и двухконтурные модели. Высокий спрос обусловлен относительно низкой стоимостью котлов. Оборудованы двумя теплообменниками — первичным (для теплоносителя) и вторичным (для ГВС). Наиболее популярны котлы мощностью 24 и 35 кВт, выдающие соответственно до 12 и 16 литров горячей воды в минуту. Способны обогревать 240 и 350 м2 площади жилого, общественного или коммерческого назначения.

Выбирая котел, следует сопоставить его характеристики с размерами помещения и потребностью семьи в ГВС. Производитель предоставляет возможность выбора для любых условий, что позволяет получить оптимальный вариант.
