Утепление внешнего дымохода из сэндвич-трубы в коробе из металлопрофиля

Зачем нужен короб для дымохода

По технике безопасности между стенками перекрытия и дымоходной трубой, должно быть определенное расстояние, в противном случае при прохождении дыма все элементы будут нагреваться, а это чревато возгоранием или нарушением целостности.

Изделия такого плана проходят сквозь перекрытие и выходят наружу, обеспечивая максимальную степень защиты, ведь внутри они заполняются материалами, которые довольно стойко переносят высокие температуры.

Не менее важно то, что раствор обязательно впитает влагу при контакте с внешней средой, а это приведет к растрескиванию и повреждениям, чтобы избежать таких эксцессов, монтируется кожух с внешней стороны перекрытия. Достичь единой композиции на крыше без дополнительных работ зачастую очень тяжело, ведь материалы будут разными, а современные виды производятся в нескольких вариантах цветов

Нивелировать такие моменты можно достаточно легко, в этом поможет практичная облицовка

Достичь единой композиции на крыше без дополнительных работ зачастую очень тяжело, ведь материалы будут разными, а современные виды производятся в нескольких вариантах цветов. Нивелировать такие моменты можно достаточно легко, в этом поможет практичная облицовка.

Особенности утепления дымохода базальтовой ватой

Кроме правильного выбора базальтового утеплителя, необходимо побеспокоиться о соблюдении правил монтажа. Как показывает практика, особенно часто нарушаются следующие нормы:

• Толщина слоя базальтовой ваты в проходках через деревянные конструкции не менее 5 см. Отдаленность от несущих балок как минимум 1 м.
• Если требуется уложить материал в несколько слоев, правильно раскладывать огнестойкую базальтовую плиту со смещением, чтобы перекрывать стыки нижнего листа верхним. Это же правило действует и в случае монтажа цилиндрического утеплителя. Продольный шов каждой следующей скорлупки смещают на 180°.
• Устройство прохода дымохода через деревянное перекрытие с применением базальтовой ваты предусматривает применение противопожарной разделки. До горючего материала, от греющей поверхности должно быть от 50-100 мм. Зазор заполняют каменной ватой.

Толщина базальтового волокна в дымоходе должна быть не более 40 мм, для наружной изоляции, до 100 мм. Плотность подбирается в зависимости от условий эксплуатации. Для утепления керамических дымоходных труб, подключаемых к твердотопливным котлам, используют базальтовую вату с плотностью от 100 до 200 кг/м³.

• Нет смысла использовать высокотемпературную базальтовую вату для термоизоляции дымохода, подключенного к газовому или жидкотопливному котлу, так как температура отходящих газов редко превышает 200-300°С. Оптимальной будет установка цилиндрического утеплителя.
• Расчет необходимого количества базальтовой ваты для утепления дымохода из стали. Подбирается необходимая толщина материала. На упаковке утеплителя указан приблизительный расход ваты при разной толщине слоя. Остается подсчитать размеры окружности в сантиметрах и длину трубы. После этого высчитывается количество упаковок.
• После утепления однослойной трубы не фольгированным материалом, обязательно изготовление защитной конструкции.

В некоторых строительных магазинах, упаковки с базальтовым утеплителем могу разрезать надвое, либо продавать маты поштучно. Это позволяет приобрести точное количество материала и избежать переплат.

Плюсы и минусы применения базальта для изоляции дымохода

Главным недостатком базальтового утеплителя является его стоимость. В остальном, по сравнению с любыми другими видами теплоизоляции, базальт, несомненно выигрывает. В качестве плюсов материала можно отметить:

• Низкая теплопроводность – даже при температуре отходящих газов свыше 500°С, базальтовая вата нагревается не более 30°С. Во время кратковременного возгорания сажи и скачка температуры до 900°С, наружный контур сэндвич-трубы не нагреется более 45°С.
• Негорючесть – материал выдерживает воздействие направленного огня от газовой горелки, не воспламеняясь. Плавиться вата начинает после превышения 1100°С. Поэтому, можно уложить базальтовый утеплитель вплотную к дымоходной трубе и не беспокоиться за безопасность помещения в течение всего срока эксплуатации.
• Простой монтаж – маты и листы легко режутся обычным малярным ножом. Фиксируется материал с помощью хомутов или вязальной проволоки. Если при монтаже дымоходов укладывать базальтовую вату своими руками, можно существенно сэкономить на проведение работ.
• Удельный вес даже базальтовой огнеупорной ваты 30 кг/ м³, соответственно, после утепления, масса конструкции дымохода увеличивается совсем ненамного.

Базальтовая вата не имеет аналогов по своим характеристикам и является оптимальным решением при выборе утеплителя для дымохода. Единственное, что ограничивает популярность материала, это высокая стоимость, связанная с особенностями производственного процесса.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Негорючая теплоизоляция: утепление кирпичных, асбоцементных труб, дымоходов из нержавейки

Необходимость утепления высокотемпературных трасс возникла со времен их возникновения. И если утепление трубопроводов решалось достаточно просто — они закапывались в землю, то утепление печных труб вызывало целый ряд сложностей. И связаны они были в первую очередь с опасностью возгорания самого теплоизолятора. Вот почему негорючая теплоизоляция для печных труб является приоритетной в выборе утеплителя.

утепление трубопроводов решалось достаточно просто — они закапывались в землю, то утепление печных труб вызывало целый ряд сложностей. И связаны они были в первую очередь с опасностью возгорания самого теплоизолятора. Вот почему негорючая теплоизоляция для печных труб является приоритетной в выборе утеплителя.

Для информации! В некоторых источниках вы можете прочитать о том, что такой слой возможен и без армирования, но хочется, все же, вам напомнить, что армирование есть элемент укрепления, а слой, который вы оставляете, будет служить щитом для трубы, при этом самостоятельно брать на себя все температурные колебания, агрессивные атмосферные воздействия. Поэтому чем прочнее конструкция, тем дольше и без проблем она будет служить.

Далее идет нанесение непосредственно штукатурки, которую необходимо готовить двух консистенций: пастообразную и более жидкую. Наносится слой друг за другом, последним идет густой слой, который выравнивается и белится обычной побелкой.

Также для кирпичной стены подойдут маты базальтовой ваты, пеностекло и любой другой негорючий теплоизоляционный материал, при этом технология будет следующей:

• Труба укутывается утеплителем: либо маты базальтовой ваты (пеностекло) крепятся на зонтики, либо рулон оборачивается вокруг трубы и фиксируется проволокой;
• Далее либо готовится еще один кирпичный короб вокруг трубы, с последующей герметической закладкой щели между основной трубой и кожухом, цементным раствором;
• Либо утеплитель оборачивается фольгой, нижняя стыковочная часть цементируется с образованием цементной подушки, стыки и шовная часть закрываются специальным фольгированным скотчем.

утепления кирпичных труб состоит в следующем:

В конце всех работ нам необходимо получить слой в 5 см, этого будет вполне достаточно для труб, поэтому саму трубу очищаем от грязи и нестойких слоев и армируем с помощью крупноячеистой металлической сетки;

Все описанные нами технологии являются достаточно простыми, можно сказать экономными, и легко выполнимыми своими руками.

Трубы из так называемой нержавейки

Для стальных дымоходов применяются те же материалы, что и для асбестоцементных труб. Технология укладки, материалы, крепления, все это напоминает предыдущую главу. Вот только в этом случае есть готовые решения, которые можно выбрать и не мучиться. Это так называемые сэндвич системы, когда труба уже находится в трубе, а между ними вставлен негорючий утеплитель.

Общие рекомендации по проведению работ

Утепление процесс необходимый.

Какие бы технологии вы не выбрали для утепления, существуют общие рекомендации, которые теряются, почему то, в общей какофонии советов, но к которым все же стоит прислушаться, во избежание многих конфузов. Итак:

Как вы заметили, во всех работах, предлагается герметизировать нижний край в цементной основе, перед выполнением таких работ, убедитесь, что основа крыши позволяет их сделать;
При проведении утепления имейте в виду, что не утеплитель, не кожух (если он имеется) не должны соприкасаться с кровлей

То есть необходимо продумать систему стыковки и водоотведения;
При закупке клеевых смесей для фиксации все той же базальтовой ваты или пеностекла, а также скотча для фиксации утеплителей, обращайте внимание сначала на область применения, а затем на цену, а не наоборот. Дело в том, что термостойкие материалы будут изначально дороже обычных;
При выборе теплоизоляционного материала проконсультируйтесь у продавца о возможности применения материала

Хотя материал завозится с расчетом именно на ваш регион, но иногда более тонкий утеплитель залеживается. Просто имейте в виду, что для проведения работ по утеплению необходим материал не менее 40 мм;
Более полная информация может быть в сопроводительных документах на материал, а также на упаковке, официальном сайте производителя, не поленитесь посмотреть информацию.

Распространенные ошибки при установке

Как отмечают специалисты, основная ошибка заключается в неправильной установке кожуха в потолочном проеме в обход нормативных размеров размещения, что чревато опасными последствиями в виде пожара. Также среди распространенных нарушений выделяют слишком выдающуюся величину зонта на оголовке дымоотвода.

Еще нередко встречаются следующие огрехи:

• проходка используется без наполнения термоизоляционным материалом, что нивелирует защитные способности конструкции;
• между проходкой и трубой дымоотвода оставляют широкий зазор, в результате наполнитель в виде мелкого керамзита сыпется вниз.

Установленный по нормативам защитный корпус для дымохода позволяет значительно увеличить безопасность дымовой трубы и системы отопления в целом. Также эта мера обуславливает высокий потенциал теплогенератора, эффективность его работы при низких топливных затратах. Если при строительстве сооружения не выполнены работы по оборудованию короба для трубы дымохода, стоит подобрать готовую модель или изготовить конструкцию самостоятельно и установить с учетом нормативных предписаний.

Метки: дымоход, короб, проходной

« Предыдущая запись

Достоинства и недостатки сэндвич труб для дымохода

Однозначно ответить на вопрос, какая труба лучше – сэндвич или из кирпича — сложно. Правильность выбора определяется множеством факторов.

Во-первых, немаловажное значение имеет вес готовой конструкции. Отыскав в справочниках необходимые данные и проделав несложные арифметические подсчёты, можно получить весьма интересную цифру: кирпичная труба тяжелее трубы сендвич больше чем в 30 раз

Конечно, при одинаковой высоте и диаметре системы отвода токсичных газов.

Во-вторых, вопрос надёжности конструкции. Любая подвижка деревянного строения или фундамента дома из другого более прочного стройматериала может привести в худшем случае к слому трубы, а в лучшем – к её растрескиванию.

И, в-третьих, по сложности, а также по времени работ процесс постройки кирпичной трубы гораздо более трудоёмок.

Но есть фактор, заслуживающий отдельного упоминания. Касается он эстетического восприятия загородного коттеджа. Для многих домовладельцев вопрос, какой – кирпичной трубе или сэндвичу — отдать предпочтение, не актуален: по традиции они выбирают первый вариант. Но реализовать его можно лишь при гарантии прочности строения, и если печь стоит на мощном фундаменте.

В целом, застройщики выделяют следующие преимущества сэндвич труб для отвода продуктов горения:

• малогабаритность;
• возможность оперативно и легко установить дымоход, не привлекая печных специалистов;
• универсальность применения. Изделие можно выводить сквозь стены или крышу;
• наличие нескольких слоёв препятствует созданию сажевых отложений и образованию конденсата;
• устойчивость к экстремальным условиям и агрессивным средам (высокой температуре, химическим веществам и проч.).

Нержавеющие дымоходы долговечны, не требуют защитной обработки и подходят практически ко всем типам котлов и печей

Из недостатков стоит отметить:

• высокая стоимость;
• срок эксплуатации, как показывает практика, ограничен 15-ю годами;
• возможность снижения герметичности системы дымоотвода.

Использовать эти изделия допускается в домах из любого стройматериала, но чаще возникает необходимость в установке сэндвич трубы на кирпичную трубу.

Для выполнения перехода на сэндвич трубу с кирпичной используются несколько методов.

1. Реализация этой задачи при помощи специальных квадратных насадок, крепящихся к трубе из кирпича.
2. Можно купить переходник с одноконтурной конструкции на двухконтурную. На кирпичную кладку устанавливается широкая площадка. Одноконтурная конструкция направляется вниз.

Подготовительные монтажные работы

Для того, чтобы дымоход безопасно проходил между этажами, необходимо соблюдать правильную последовательность при монтажных работах. Устройство проходов сквозь перекрытия возможно выполнить своими руками при использовании специальных патрубков.

Перед тем как будет произведена установка патрубка, его нужно предварительно подготовить. Изоляционный слой материала устанавливают по стенкам патрубка. Для этих целей используют маты, которые изготовлены из базальтовых волокон (минеральная вата). Затем изолируют внутреннюю, а также все примыкающие части патрубка.

Схема монтажа сэндвич-дымохода.

Следующим этапом является монтаж проходных патрубков. Для этого требуется, первоочередно, точное определение места в потолке, где будет находиться сендвич труба. Затем следует разметка, по которой вырезают проем в перекрытиях. В местах касаний патрубка и потолка накладывается изоляционный слой из минеральной ваты.

На данном этапе потолок уже готов к установке сэндвич дымохода. Элементы трубы проводят через перекрытие потолка. При этом параметры трубы рассчитывают таким образом, чтобы они позволяли дымоходу проходить полностью, и не имелось места соприкосновения с потолком. В таких местах стыковать элементы нельзя.

Для обеспечения дополнительного снятия тепла между трубой и элементами патрубков оставляют устройство воздушных зазоров. После прохождения трубы дымохода через перекрытие требуется установка элементов защиты патрубка. Здесь необходима проверка вертикали ствола дымохода.

Монтаж дымохода удобнее всего рассмотреть на примере двухконтурных систем. Элементный монтаж производят снизу вверх, т.е. от оборудования отопления. Внутренняя труба сэндвич при установке должна заходить внутрь предыдущих труб. Внешнюю трубу надевают своими руками на предыдущие. Таким способом можно обеспечить надежную защиту слоя теплоизоляции от попадания конденсата.

Внутренняя труба сэндвич для печных дымоходов устанавливается «по конденсату», что позволит стекающей воде избежать препятствия в виде шва на трубе, а значит, не будет затекания.

Для обеспечения максимальной надежности и долговечной герметизации установка дымохода выполняется с применением герметиков с рабочей температурой не меньше ста градусов.

Тройник, колено, стык трубы и прочие элементы скрепляют своими руками с помощью хомутиков. Тройники должны закрепляться опорным кронштейном, а на каждые 200 см дымоходной трубы нужно установить кронштейны креплений к стенам.

На следующих этапах необходимо учесть важные детали:

• в дымоходной трубе должны отсутствовать горизонтальные участки, превышающие длину одного метра;
• каналы трубы не должны прикасаться к газовому трубопроводу, электрическим проводам и любым другим коммуникациям;
• при прохождении сэндвич трубы через любой вид перекрытия − стену, крышу, потолок должны обязательно устанавливаться заизолированные утеплителем патрубки (изоляции нужно проводить с учетом всех требований пожаробезопасности);
• для регулярной чистки трубы для сэндвич дымохода нужно установить ревизию (специальные отверстия с дверцами) либо стаканы (съемные части). Делайте упор на том, что труба нуждается в профессиональной очистке, производящейся в необходимые сроки и при соблюдении всех норм.

Если имеется подробная инструкция, необходимые инструменты и материалы, то монтаж сэндвич трубы вполне возможно произвести своими руками. Установка сэндвич труб дает гарантию долгой и надежной службы дымохода.

Устанавливаем каркас для профлиста

Для обшивки дымохода профнастилом необходимо сделать каркас из стали. Запомните, что металлическую подконструкцию лучше всего делать горизонтальной — чтобы профнастил располагался вертикально. Именно так обшивка будет выглядеть на кровле максимально эстетично.

Вот, что нужно сделать:

Установите кронштейны. Возьмите крепёжные кронштейны и установите их на расстоянии 50 сантиметров друг от друга по вертикали и горизонтали. Отступите от углов 15 см. Начните с верхней части трубы и опускайтесь ниже. Например, для трубы длиной 180 см понадобится 3 кронштейна.

Замерьте длину. Делаем замеры длины дымохода. Это нужно, чтобы отрезать направляющие нужной длины. Дымоход чаще всего неровный, поэтому берите максимальную длину, что насчитаете. Прибавьте к ней 10 см — для теплоизоляции
То есть, для стороны дымохода в 180 см нужна длина направляющих в 190 см.

Обратите внимание на диагональ. С двух сторон к дымоходу будет под углом примыкать кровля
Приложите рулетку вплотную к обрешётке и отмерьте длину этой диагонали, поскольку там тоже нужно будет установить направляющие и кронштейны. Установите кронштейны.

Установите теплоизоляцию. Трубу можно обшить не только профнастилом, но и теплоизоляцией. Если вам это нужно, то для этого возьмите базальтовые плиты или рулоны утеплителя на основе кварца толщиной в 50 мм. Уложите их прямо на кронштейны, чтобы они торчали из утеплителя. По-хорошему нужно просверлить стену прямо через теплоизоляцию и закрепить тарельчатыми дюбелями, чтобы утеплитель держался крепче

ВАЖНО: зачем вообще утеплять дымоход? Дело в том, что иногда трубу могут выкладывать в «полкирпича» обычным керамическим кирпичом. Из-за этого зимой он промерзает, а при работающем выхлопе образуется конденсат

Кирпич впитывает влагу, мокнет и трескается. Теплоизоляция позволяет этого избежать.

Установите гидроизоляцию. Отрежьте гидро- ветрозащитную мембрану чуть большего размера, чем дымоход. Размотайте её слева направо, начиная с низа трубы. Закрепляйте мембрану тарельчатыми дюбелями. Соблюдайте нахлёст в 10 см.

Установите горизонтальные направляющие. Возьмите Г-образные профили и обрежьте в соответствии с замерами из пункта №2. Закрепите их на кронштейнах саморезами с пресс-шайбой.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
• количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
• расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
• меставыводавентиляционныхтрубнеобходимоплотноизолировать;
• неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

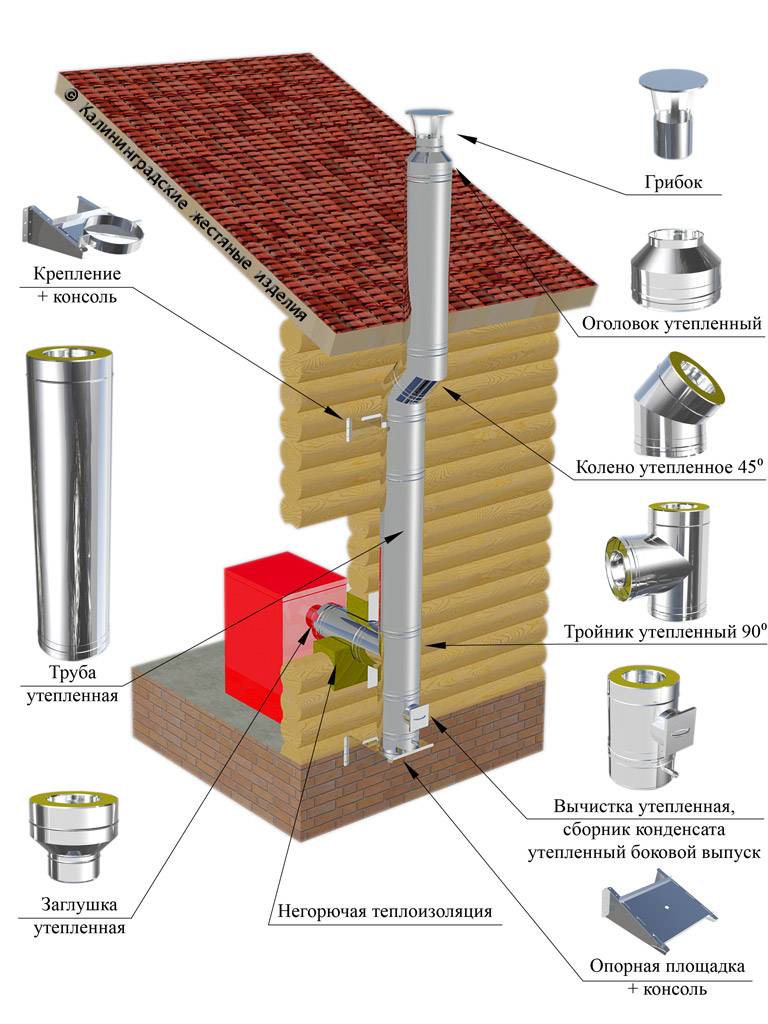

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

1. Изделия необходимых размеров.
2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
6. Ревизионные элементы с дверцами для очистки дымохода.
7. Устье – верхний концовик дымоотвода.
8. Опорная консоль – элемент, необходимый для установки дымохода.
9. Стеновой кронштейн для крепления дымоотвода к стене.
10. Так же необходим термостойкий герметик и контрольные хомуты.

Особенности печной трубы из кирпича

У правильно смонтированного кирпичного дымохода всегда отличная тяга. Если конструкцию возводят в соответствии с правилами, она служит долгие годы. Разрушенная кирпичная кладка может преграждать путь выходящим продуктам сгорания. Чтобы смонтировать новый верх, необходимо приобрести сэндвич-трубу основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент для перехода с крышей.

Но сначала следует разобрать старую трубу (верхнюю ее часть). Демонтаж дымовых кирпичных труб производится с учетом габаритов конструкции и места ее расположения. Профессиональные ремонтники при разборке ствола применяют дисковые пили, перфораторы, кувалды или гидравлический инструмент. Если запланировано падение трубы, следует рассчитать угол ее наклона и место падения.

Основные составные части конструкции дымохода: фундамент, ствол (часть трубы до кровли), шапка, жестяной воротник (позволяет газоотводящему каналу плотно прилегать к кровле), выдра (расширенная на 10 см часть трубы), шейка трубы (имеет такой же размер, как и стояк дымохода), оголовок (на него устанавливают дефлектор, защищающий конструкцию от снега или дождя).

Надсадная часть выкладывается особым образом, устанавливается прямо на печь и содержит задвижку. Заканчивается за 5-6 рядов до перекрытия между этажами. В зоне распушки ствол на 25-40 см расширяется, однако площадь сечения должна оставаться неизменной по всей длине конструкции.

Продолжение основной трубы делают из огнеупорного кирпича, причем в самом верху дымоход должен сужаться до размеров основания сэндвич-трубы.

Порядок работ следующий.

• На поверхность кирпичей наносят раствор, выполняют кладку. Затем горизонтальную и вертикальную плоскости проверяют уровнем и подвесом. Прямоугольная кладка самая простая, ровность кладки можно проверить металлическим прямоугольником.
• Внутреннюю поверхность дымохода затирают, чтобы стыки были герметичными.
• Огнеупорный шамотный кирпич идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить его и двойным силикатным кирпичом М 150.
• Заглушку устанавливают в первых рядах дымохода, вентиляционное окно необходимо для контроля тяги.
• Ближе к кровле делают окно для очистки трубы от сажи.
• Между кровлей и дымоходом прокладывают негорючий материал, например, минеральную вату.

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1
izoliacia-vihoda-2

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2022 stylekrov.ru
