Обогрев кровли и водостоков

Устройство обогревательной системы

Обогрев водосточных труб является довольно сложным техническим процессом. Как правило, монтаж системы проводится специалистами, обладающими необходимыми знаниями и опытом. Но если проявить терпение, аккуратность и вдумчивый подход, то обустроить подачу тепла к водостоку и кровле можно и собственными силами. Для этого необходимо ознакомиться с общим устройством системы обогрева и с правилами ее монтажа.

Схема подключения греющего кабеля

Стандартная система подогрева водостоков состоит из таких устройств и механизмов:

  1. Нагревательная часть. Она представляет собой электрический кабель для водостоков , с помощью которого производится нагрев лотков, труб и кровельного покрытия. Его установка проводится с наружной и внутренней стороны этих конструкций так, чтобы изначально исключить саму возможность какого-либо механического повреждения и разрыва. Провод имеет достаточную прочность и надежное покрытие, обеспечивающее защиту от солнечного излучения, воды, тепла и холода. При монтаже систем обогрева используются 2 типа нагревательных элементов: резистивный и саморегулирующийся кабель . Как правило, для качественного и экономичного обогрева применяется и тот, и другой.
  2. Распределительная часть. Это совокупность силовых кабелей, монтажных и распределительных коробок, приспособлений для крепежа и фиксации. Информационная часть предназначается для распределения электричества, приема и передачи сигналов от датчиков и индикаторов.
  3. Система управления. Она состоит из щита, терморегуляторов, индикаторов, датчиков, пусковых, регулирующих и защитных приборов.

Комплектация устройства для обогрева водостоков может быть различной. Ее объем и характеристики приборов зависят от площади, которую нужно закрыть, и необходимой мощности. Кроме того, количество автоматики может разниться из-за выбора типа нагревательных элементов.

https://youtube.com/watch?v=59GCToKaMw4

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

  • Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
  • Желоба водосточной системы.
  • Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

  • Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
  • Обязательно устанавливается заземление всей системы.
  • Проводится проверка на предмет ее отключения при нештатных ситуациях.
  • Прозванивается каждый кабель, где проверяется фаза и ноль.
  • Автоматика также тестируется на предмет правильной работы.
  • Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Технология монтажа системы обогрева

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

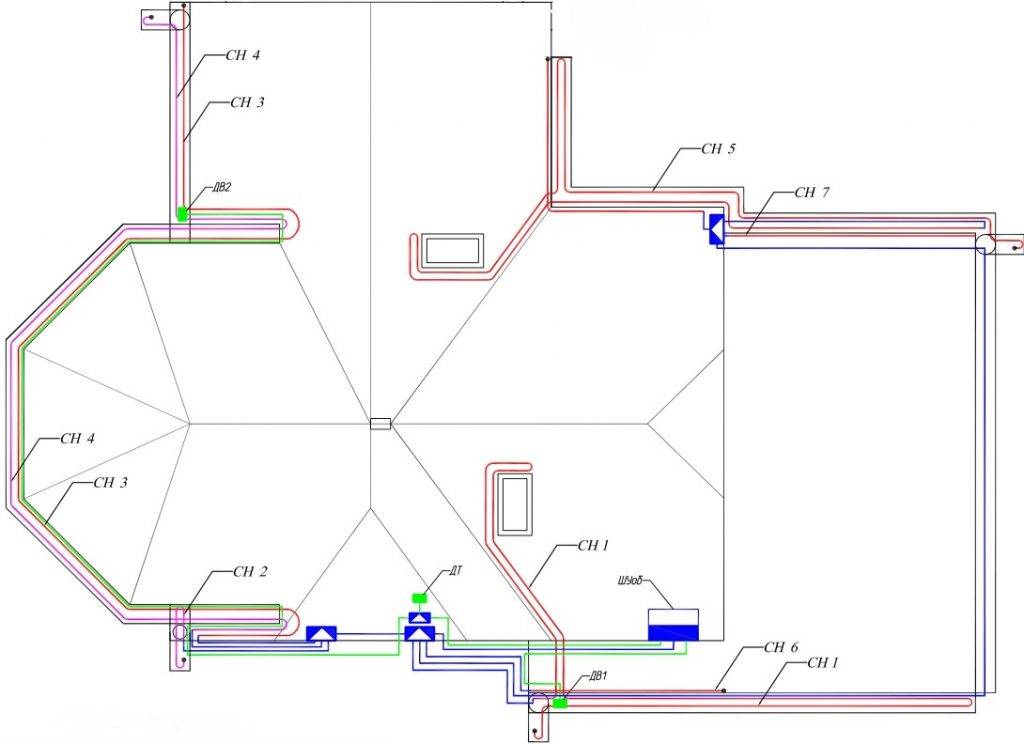

Схема прокладки системы кабельного обогрева водостока и крыши

  • В водосточных трубах. Обогрев воронок и выходных частей труб требует дополнительного усиления. Обычно в трубах прокладывают две линии кабеля мощностью по 20-30 Вт на погонный метр в зависимости от диаметра труб.
  • В ендовах кровли кабель укладывают вверх и вниз. Протяженность укладки выбирают минимум в 1 м от начала свеса, но лучше на 2/3 всей длины ендовы. Расчетная мощность составляет 250-300 Вт на квадратный метр ендовы.
  • Для профилактики образования наледей на карнизе кровли выбирают схему укладки кабеля «змейка». Подобная схема обогрева предполагает прокладку кабеля по кромке карниза. При этом шаг змейки на жестких кровлях выбирается кратным рисунку, а на мягких – в зависимости от потребляемой мощности на квадратный метр (35-40 см). Высоту треугольника «змейки» выбирают так, чтобы обогреваемая поверхность не имела зон холода, на которых может образовываться наледь.
  • По капельнику на линии отрыва воды. 1-3 нити кабеля в зависимости от конструкции капельника.

Пошаговая инструкция по обустройству кабельной системы обогрева водостока и кровли

Монтаж обогрева водостоков и кровельных карнизов осуществляется согласно следующим правилам:

  1. Крепить кабель в водосточных желобах рекомендуется с использованием специальной монтажной ленты поперек желоба полосами. Срок службы монтажной ленты тем больший, чем больше ее толщина. Шаг установки полос ленты составляет 0,25 м для резистивного кабеля и 0,5 м для саморегулирующегося. Фиксируют ее на желобе чаще всего заклепками, после чего обрабатывают места их установки герметиком.
  2. В водосточных трубах кабель крепится с помощью термоусаживаемой трубки или монтажной ленты. Если высота труб превышает 6м, кабель лучше дополнительно прикрепить к металлическому тросу в изолирующей оболочке для переноса на него несущей нагрузки.
  3. В отмете трубы и воронке греющий кабель крепят монтажной лентой с заклепками.
  4. К кровле крепление кабеля осуществляется с помощью монтажной ленты на герметик.

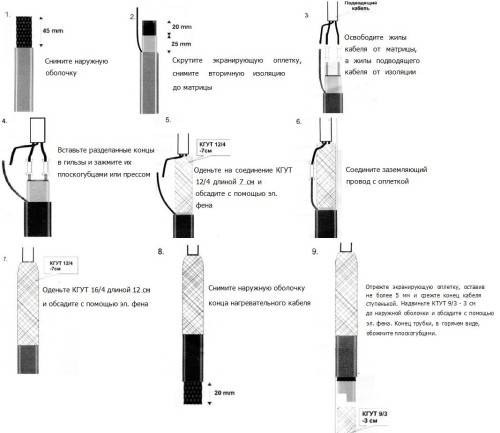

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

Совет от профессионала: Крайне рекомендуется избегать сверления кровельного покрытия с целью установки крепежей во избежание его протечек.

  1. Порядок монтажа кабельной системы обогрева предполагает осмотр места установки, на котором не должно быть острых краев и сторонних предметов, способных повредить кабель.
  2. Кабельные секции проверяются на соответствие их длины зонам обогрева.
  3. По необходимости секции отрезают до нужных размеров, муфтируют, раскладывают и закрепляют.
  4. Устанавливают монтажные коробки, прозванивают и замеряют сопротивление изоляции секций.
  5. Монтируют датчики термостата, прокладывают сигнальный и силовой кабеля.
  6. Устанавливают щит управления.
  7. Замеряют сопротивление и прозванивают силовые и сигнальные кабеля.
  8. Тестируют устройство защитного отключения.
  9. Настраивают термостат.
  10. Выполняют пусконаладочные работы.

Итак, мы подробно рассмотрели, как можно организовать кабельный обогрев водосточной системы своими руками, разобрались в устройстве системы и правилах выбора ее комплектующих. Надеемся, что наши советы и рекомендации будут вам полезны, и вы сможете применить их на практике.

  • Очистные сооружения для бытовых ливневых стоков, их подбор и монтаж
  • Как выбрать и установить отливы для крыши
  • Расчет и правила монтажа ливневого (дождевого) колодца
  • Виды и правила монтажа бетонных водоотводных лотков
  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Для чего нужно и как пользоваться биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Почему скапливается лед

Причины появления наледи относятся к внешним и внутренним факторам:

  • Частые изменения температуры. Это приводит к тому, что слой снега, который уже лежал, мог подтаять, после температура упала, он замерз и его накрыл следующий.
  • Несоблюдение угла ската крыши. Он должен рассчитываться в согласии с климатическими особенностями конкретной территории.
  • Непрочищенные сливные каналы. В осенний период желоба могло засыпать листвой. Она забивает отверстия, что препятствует оттоку воды.
  • Недостаточное утепление чердачного пространства.
  • Наличие мансардного помещения. При использовании чердачного помещения как жилого выделяется пар, кроме того, это приводит к повышению температуры настила. От этого снег подтаивает, и вода замерзает на морозе.
  • Нерегулярная очистка крыши.

Чем грозит обледенение водостоков

Система обогрева водостоков обычно монтируется совместно с обогревом некоторых участков кровли. Перед устройством такого типа стоят следующие задачи:

  • Удаление сосулек и намерзших наплывов на кровле.
  • Предотвращение прогнивания кровельного настила вследствие скопления влаги.
  • Освобождение отверстий от заторов для прохождения жидкости.
  • Предотвращение резких перепадов температуры, что может привести к повреждению некоторых материалов.
  • Уменьшение веса налегающего слоя осадков, чтобы снизить нагрузку.
  • Продление срока службы настила и всей стропильной системы.
  • Автоматизация очистки крыши.

Монтируется обычно вместе с обогревом крыши

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

  1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
  2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Обогрев кровель и крыш в жилых домах

Чтобы организовать надежную защиту от ледяных глыб или снежных масс, можно использовать комплект FreezStop Roof.. Он предназначен для качественного обогрева кровельных водостоков: труб, лотков, небольших ендов, конструкций для наземного дренажа. Комплект оборудования способствует образованию канала для стока талой воды, предотвращает закупорку трубопровода, удаляет образовавшуюся наледь.

Элементы системы монтируют в пластиковых или стальных водостоках, на крышах из оцинкованного металла, металлочерепицы, металлопрофиля или мягкой черепицы с битумной основой. Если кровля выполнена из цинк-титана или меди, для обогрева наружного водостока используют детали крепежа из тех же материалов.

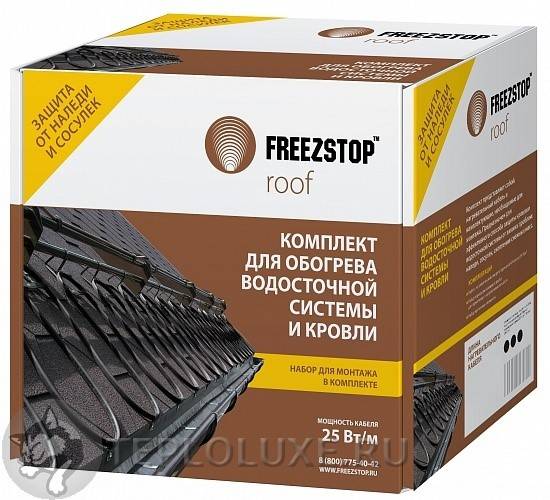

Комплект для обогрева водосточной системы

В состав комплектов марки FreezStop Roof. включают:

• саморегулирующийся кабель FreezStop, • набор КТУ для создания герметичных нагревательных секций, • перфорированную полосу, • инструкцию по монтажу и применению, • упаковочную коробку.

Конструкция кабеля для обогрева водосточной трубы

Саморегулирующийся кабель FreezStop изготавливают из двух параллельных медных проводников. Расположенный между ними промежуток заполняют матрицей (полупроводящим составом). Она изменяет свое сопротивление при повышении или понижении температуры объекта.

Система обогрева водостоков желобов саморегулирующимся кабелем обладает следующими характеристиками:

• напряжение питания – 220–240 В, • максимальная рабочая температура – до +65 °C, • минимальная температура укладки – до –30 °C, • линейная мощность – 25 Вт/м, • диапазон рабочих температур – от –50 °C до +50 °C, • устойчивость к горению, • черный цвет внешней оболочки.

Для повышения электробезопасности и защиты полупроводящей матрицы предусмотрена изоляция из термопластичного эластомера (ТПЭ). Поверх него укладывают оплетку из луженой меди и оболочку из ТПЭ. Оболочка имеет следующие свойства:

• устойчивость к ультрафиолетовому излучению, атмосферным осадкам; • высокую механическую прочность; • стойкость к перепадам температур.

Эти качества обеспечивает стабильность рабочих параметров, надежность системы в течение всего срока службы – он составляет свыше 25 лет.

Принцип саморегулирования

Нагрев происходит при прохождении тока через полупроводящую матрицу от одной жилы к другой. Изменение сопротивления матрицы зависит от температуры поверхности, на которой монтируют кабельную систему обогрева крыши. На линейную мощность проводки влияет изменение температурных показателей: при их повышении сопротивление матрицы увеличивается, а мощность уменьшается, и наоборот. Производитель рекомендует использовать кабель совместно с терморегуляторами.

Для начала работы саморегулирующегося оборудования необходимо подключить его к электросети при наступлении первых заморозков и понижении температуры до +5 °С. Антиобледенительная система функционирует в автоматическом режиме: напряжение подается на секции только в те периоды, когда наиболее вероятно образование льда. Если температура окружающей среды находится вне установленного на регуляторе диапазона, электроснабжение прекращается.

Выделяют несколько основных принципов работы.

• Если температура воздуха соответствует выставленному диапазону, но в лотках нет снега или воды, кабель снижает свою мощность. • Когда выпадают осадки, кабель повышает мощность, чтобы эффективно растапливать снежные массы или наледь. • При позднем включении системы, если лотки уже заполнились снегом или льдом, эффективность работы оборудования снижается.

Для автоматического управления и снижения потребления электроэнергии используют разные приборы, совместимые с комплектом FreezStop Roof.

• Терморегулятор TP 140 – встраиваемый в стену регулятор рабочей температуры. • Электронный терморегулятор РТ-330 – устройство для управления нагревом, устанавливаемое в шкафу с креплением на DIN-рейку. • Повторитель-реле «Roomstat» 190 – прибор для подключения дополнительной нагрузки. Его заказывают дополнительно к комплекту при суммарной мощности системы свыше 3,5 кВт.

Обогрев водостоков: устройство и элементы системы

Изучение системы и входящих в нее элементов помогает разобраться с устройством и принципом работы той или иной полезной для человека вещи, чем, несомненно, является обогрев желобов и водостоков. Система эта несложная и состоит всего-навсего из шести отдельных элементов, которые и обеспечивают ее бесперебойную, а главное, экономичную работу.

  1. Нагревательные кабели. Именно они отвечают за разогрев желобов и таянье льда в них. Существует два типа нагревательных кабелей, используемых в таких системах – резистивные и саморегулирующиеся. У последних, которые еще называют саморегулирующиеся кабели для водостоков, температура нагрева на разных участках может отличаться – это своего рода умный кабель, который нагревается больше там, где в этом имеется необходимость. Такой момент позволяет говорить о некоторой экономии электрической энергии.
  2. Контроллер. Это устройство управляет работой всей системы – оно получает данные от трех типов датчиков и самостоятельно решает, включать подогрев водостоков или не включать. Это устройство полностью контролирует работу всей системы и имеет возможность программирования, благодаря чему достигается определенная экономия ресурсов.
  3. Датчики трех типов – температурный, датчик осадков и датчик воды. Ориентируясь на сигналы этих трех устройство, которые размещаются в желобах на крыше и ливнестоках, контроллер системы принимает решение об оптимальных режимах работы.
  4. Распределительные коробки – как правило, герметичные, так как устанавливаются они на крыше. В них осуществляется коммутация нагревательных и силовых кабелей питания (холодных проводов), идущих от контроллера.
  5. Защитная автоматика. Стандартный вариант, рассчитанный на безопасную эксплуатацию системы. Все-таки она достаточно мощная. В качестве защиты выступает отдельный автоматический выключатель подачи электроэнергии и дифференцированное реле, которое необходимо для того, чтобы уберечь человека от поражения электрическим током.

В принципе, это вся система. Естественно, для ее монтажа понадобятся и другие материалы – к примеру, собрать обогрев водостоков своими руками без специального крепления для нагревательных кабелей никак не получится. Также не обойтись и без некоторого количества силовых проводов и всего прочего, связанного с работами по прокладке электрической проводки в доме.

В принципе, существуют и более простые по конструкции системы обогрева водостоков и крыши – для своей работы они используют только датчик снега, а полноценный программируемый контроллер заменен маленьким блоком управления. В большинстве случаев подобные системы предусматривают использование саморегулирующихся кабелей, поэтому полноценной экономии ресурсов от них ждать не следует.

Монтаж обогрева водостоков фото

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Проектирование обогревающей системы

Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.

Выбор зон для обогрева

На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:

  1. Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.

    Стыки смежных скатов кровли оборудуют греющим кабелем, уложенным на 2/3 их высоты

  2. Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.

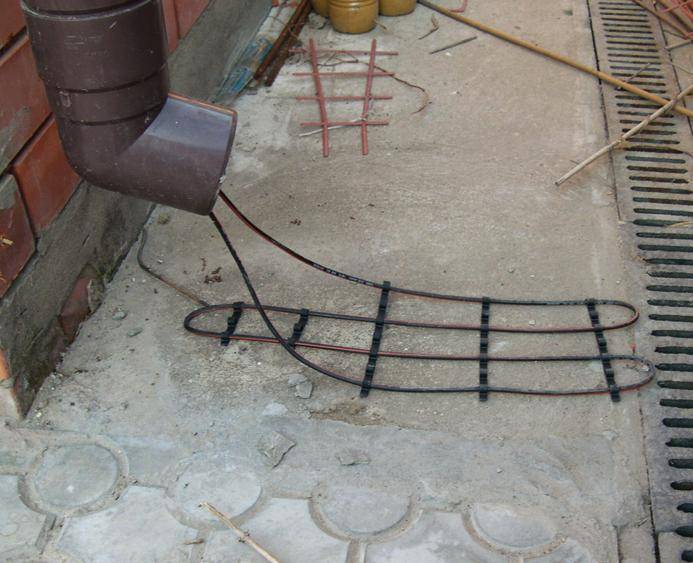

    Рядом с воронками греющий кабель укладывают на площади 1 кв. м

  3. Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.

    Для обогрева лотков и водосточных труб нагревательный кабель укладывают двумя параллельными линиями

  4. Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
  5. Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.

    Различные способы раскладки кабельных нагревателей позволяют сделать защиту от снега и льда более эффективной

  6. Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
  7. Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.

Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.

Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы

Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.

Расчёт необходимой мощности

Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:

  • в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
  • в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
  • в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
  • вдоль желобов — от 200 до 300 Вт/ кв. м;
  • на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.

На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.

Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля

Установка коммутирующих устройств

Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.

Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
