Схема электропроводки
Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.
Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.
Обозначение розеток на электросхемах
Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:
- Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
- В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
- Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
- Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
- Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.
Условное обозначение розеток на чертеже
Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.
Обозначение выключателей на схемах
Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:
- крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
- черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
- если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.
Условное обозначение выключателей
Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.
Обозначение блока выключателей с розеткой
Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

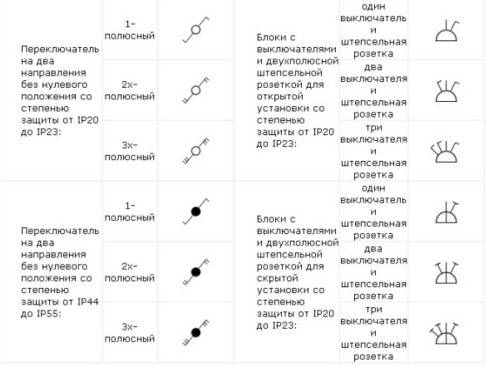

На следующем рисунке два примера блоков выключателей и розеток:
- конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
- конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.
Обозначение блока выключателей с розеткой
Условные обозначения других приборов
Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Автоматический выключатель на обычных и однолинейных схемах
Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.
Изображение УЗО и дифференциального автомата на схемах
Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.
Схема реле контроля напряжения
Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.
Условные обозначения светильников
Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Графические символы электроаппаратуры
Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).
К перечню изделий, представленных в этой таблице в виде символов, можно отнести:
- коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
- коробки вводные и проходные;
- щитки освещения (групповые и магистральные);
- шкафы и щиты самого различного функционального назначения.
Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:
В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.
Нормативные документы
Нормативы, регламентирующие соответствие обозначений, используемых в техдокументации, элементам реальных электрических цепей были разработаны еще во времена СССР. Основной рабочий документ, определяющий правила их введения – это ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». С 2009 года в нашей стране введен в действие еще один вариант нормативов под обозначением ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствие с этими регламентирующими документами в качестве подходящих по форме графических изображений реальных электрических цепей и их элементов используются самые простые геометрические фигуры, а именно:
- правильные квадраты;
- окружности, полуокружности и усеченные овалы;
- произвольные прямоугольники, а также точки и линии заданной толщины.
Взятые в различных сочетаниях эти элементы полностью перекрывают весь диапазон применяемого в электротехнике оборудования вместе с управляющими его работой цепями. Опираясь на них, можно будет не только узнать, как схематически обозначаются стандартные электроустановочные изделия, но и самостоятельно прорисовать любую электрическую схему.
Стандарты для обозначений
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах
Нормативная база
ГОСТ 21.614-88
На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:
- ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации,
- ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений,
- IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.
В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.
Специфика обозначений в российских ГОСТах
ГОСТ 2.721-74
Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:
- 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует,
- 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей,
- 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.
Виды розеток по способу монтажа
Помимо видового исполнения, розетки различают по способу установки:
- со скрытой установкой (интегрируемые в стену);
- с открытой установкой (имеют свой корпус, который крепится к несущей поверхности);
- с наружной установкой (имеют защитный корпус с высокой пыле- и влагозащищенностью, предназначены для установки вне помещений).
В европейской системе маркировки электрического оборудования в зависимости от степени защищенности от проникновения пыли и влаги применяются две латинские буквы IP и двухзначное число. Первая цифра означает защиту от проникновения сторонних предметов, вторая – от проникновения влаги. Существуют значения от 0 до 9, чем больше цифра, тем лучше защита.
Виды электросхем, принятых в отечественной практике
Условное обозначение электрических розеток на схемах Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.
Функциональная и структурная схемы
Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.
Принципиальная электросхема
Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:
- однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
- полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.
Монтажный чертеж
Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.
При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.
Виды электрических схем
Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.
В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.
Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.
Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В — значок электричества, отображающий переменное напряжение.
Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи
Функциональная схема
Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.
Принципиальная схема
Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.
Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.
Монтажная схема
Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.
Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.
Базовые изображения и функциональные признаки
Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.
Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.
Функции подвижных контактов
Основные функции могут выполнять только неподвижные контакты.
Функции неподвижных контактов
Подробнее о расположении и обозначениях розеток на чертежах
Как обозначается электрическая розетка на чертеже, схеме?
Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.
Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:
- те, которые предназначаются для открытой установки;
- те, которые устанавливаются скрытым способом;
- блоки, состоящие из электророзетки с выключателем.
Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.
Условные обозначения розетки на схеме продемонстрированы на фото ниже.
Чем отличаются план и схема электропроводки, и какие особенности их составления?
План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.
Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.
Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.
Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.
Подскажите, какое размещение розеток оптимальное для кухни?
В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.
Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.
Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.
Запрещено размещение розетки на кухне:
- над мойкой;
- плитой;
- непосредственно за корпусом бытового прибора.
Как правильно обозначить выключатели на строительных схемах?
Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.
Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.
Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.
Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?
Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.
В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.
Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
Графические символы в электрике
Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.
Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.
Несколько примеров базовых изображений:
- диоды обозначаются треугольником, пересекаемым линией;
- окружность с диаметром 12 мм указывает на транзисторы;
- для обозначения резистора используется прямоугольник (размер 4х10мм);
- катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
- значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.
К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.
Изображения проводов, кабелей и шин
Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:
Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.
Условное обозначение проводки на электросхемах
Обозначение проводки в трубах и гофрорукаве
Обозначение прокладки шин и шинопроводов
Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.
Как изображаются однолинейные схемы?
Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.
При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов
Обозначения ламп и светильников
Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.
К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.
Обозначение светильников на электросхемах
Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.
Обозначение розеток на чертежах
На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.
- На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
- Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
- На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.
Другие конструкции розеток обозначаются по такому же принципу.
В них также имеется полукруг с отходящими контактами.
- Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
- Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
- На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.
