Установка обратного клапана для насосной станции

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет

При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя

Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах

Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Устройство насосной станции в доме

Системы автоматических насосных станции включают несколько элементов, каждый из которых играет определенную роль. Рассмотрим базовые узлы:

всасывающий насос. Это специальное устройство, применяемое для подъема воды с источника. Перекачивается вода во внутреннюю воду сети с фиксированным напором. Показатели напора станции фиксированы в паспорте агрегата. Каждая модель устройства предназначена для погружения на определенные глубины

Важно подобрать наиболее подходящий водяной насос в зависимости от условий эксплуатации. С всасывающим насосом монтируют погружные насосы, которые используются с указанной целью;
гидроаккумулятор

Это накопительный бак, в котором собирается запас воды. Ее вы расходуете в случае непредвиденных случаев. Например, если система насоса вышла из строя, отключили электричество. В таком случае водяной насос может функционировать определенное время. Вы сможете пользоваться сантехническими приборами до устранения поломки;
регуляторы давления. Это специальные датчики, которые присутствуют в системе насосной станции. Их основное предназначение – выключение двигателя в случае аварийной ситуации. Если в системе водяной станции закончилась вода, она будет отключена. Такие датчики предотвращают вероятные поломки;
блок управления. Это панель, на которой можно регулировать включение, выключение насосной станции, определять уровень давления, настраивать параметры работы агрегата. Также можно задать параметры, при которых автономная водяная станция будет автоматически включаться и выключаться;
обратный клапан. Эта деталь блокирует движение воды в обратном направлении. То есть, вода будет перекачиваться из источника в одном направлении и не возвращаться обратно в скважину.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды и назначение обратно-запорной арматуры

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

• Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
• Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Установка на насосной станции – подбор места

Пружина механизма не достаточно упругая, иначе он бы полноценно блокировал поток воды. Эта характерность содействует накапливанию разных грязевых отложений на стенках. Засорения с каким то периодом вызывают перебои в работе во всей системе. Благодаря этому квалифицированный монтаж обратных клапанов так важен.

Чтобы приспособление служило длительнее, руководствуются советами производителя: устанавливают вертикально, а стрелка на корпусе указывает направление потока воды. Разрешается горизонтальное расположение, однако нужно понимать, чем это грозит. На стенках отложения скапливаются намного быстрее, служебный срок в данном случае станет намного меньше.

Установка обратных клапанов, применяемых для водонапорных установок, самая обычная. Труднее подобрать хорошее место и модель. Она подчиняется от типа помпы, одновременно с которой будет работать. Можно приобрести аппарат с вмонтированным запорным устройством. Производственники располагают их на входных и выходных магистралях. Во всяком случае перед приобретением следует полюбопытствовать, имеет ли конструкция отсечные клапаны. Если это рассчитано, то ставить еще не надо: это не только лишне, но и вредно. Увеличивается напор в системе, уменьшается пропускная способность.

Если в колодце или скважине применяется погружной вакуумный насос, клапан обратный устанавливают перед гидроаккумулятором. Отличные конструкции – имеющие шарик или золотник подъемного типа. Для водонапорных установок, размещенных на поверхности, необходимым считается донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Большинство производителей указывают конкретную модель, однако в основном, годятся устройства разного типа.

Вариант сборки

Определяющее значение при подборе модели имеет трубный диаметр (обязательный размер всасывающей – не меньше 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, применяя имеющуюся резьбу или соединители. Требуется обеспечить очень высокую непроницаемость – мизерный подсос воздуха ведет к неработоспособности. Используют уплотнительную ФУМ-ленту. В первую очередь располагают по стрелке, указывающей направление потока воды, чтобы приспособление открывалось при закачивании жидкости.

Установка клапана обратного типа собственными руками делается в этой очередности:

1. 1. Подбирают модель и выверяют ее трудоспособность. Для этого довольно подуть ртом с двух сторон: в одном случае затвор открывается, в ином не пропускает воздух.
2. 2. Определяют верное направление установки. Его указывает стрелка на корпусе.
3. 3. Накручивают клапан на резьбу, заранее подмотав ФУМ-ленту. В насосной станции есть встроенный переходник, для всасывающей трубы его необходимо приобрести.
4. 4. Подтягивают крепление газовым ключом. Главное не перестараться – встречаются изделия не самые крепкие.

В большинстве случаев систему устраивают аналогичным образом, что предполагают выпорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда ставить клапан после гидравлического аккумулятора нельзя – он заблокирует вывод воды. Размещение в отношении к задвижке определяется технологией запуска станции. Есть модели, работа которых начинается при закрытом кране. Тогда запорное приспособление устанавливают после него.

Обзор: обратный клапан

Место монтажа – погружная труба

Донный клапан рекомендуется ставить вместе с фильтром, который чистит воду от песка, предохраняя внутренние части от раннего износа. Лучше всего сразу приобрести приспособление с сеткой. У определенных моделей она снимается, что позволяет если будет необходимость сделать замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный элемент запорный. Незамысловатая для установки трубная арматура, которая применяет межфланцевое соединение. В приватизированном доме используют в основном дешевые устройства с креплением на муфте.

Советы специалистов

Вариант установки клапана

Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

• Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой — не ниже чем в 350 мм от пола.
• В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
• В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки

Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения

Источник

Обратные клапаны для насосных станций: типы конструкции

В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.

Принцип действия клапана

Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.

Устройство шарового изделия

Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.

Конструкция дискового элемента

Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.

Дисковые и двустворчатые приспособления

В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.

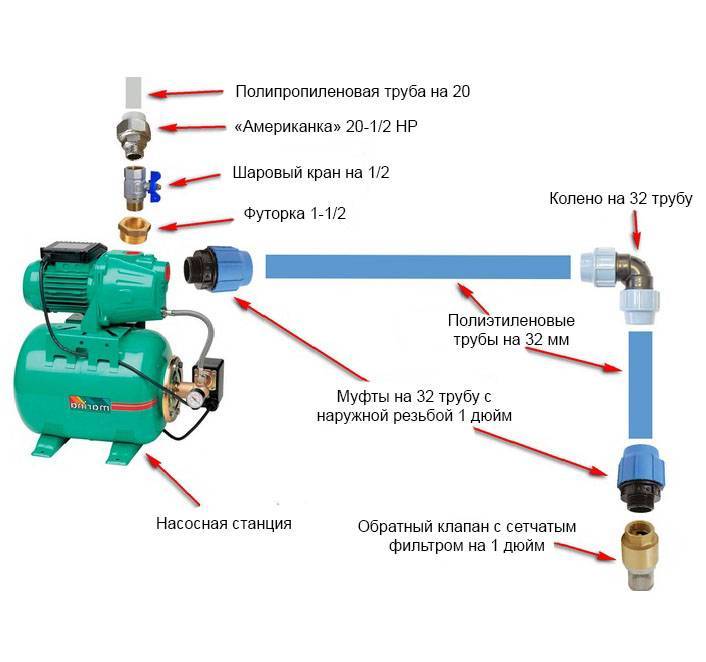

Схема установки для станции

Обратный клапан и водоснабжение

Обратный клапан для автономного водоснабжения — один из центральных приборов, поддерживающих давление воды в трубопроводе и обеспечивающих непрерывность водоснабжения для пользователя. Прибор имеет форму цилиндра из латуни со встроенной внутри прижимной пружиной, удерживающей круглую перекрывающую пластину. Он устанавливается или непосредственно на насосе, если это предусмотрено конструкцией, или перед насосной станцией.

Пластина под действием пружины перекрывает движение воды назад к насосу и удерживает заданное давление воды внутри трубопровода. Эта функция делает работу насоса более экономичной, так как ему не приходится повторно нагнетать воду и создавать давление, а лишь сразу обеспечивать мгновенную подачу воды после открытия крана.

Следует учесть, что монтаж обратного клапана повлияет на мощность насоса, уменьшив ее на 0,5 атмосферы. Мощность расходуется на преодоление сопротивления пружины, удерживающей перекрывающую пластину. Устанавливаемый прибор должен соответствовать диаметру трубы, на которую будет производиться монтаж.

Устройство обратного клапана для канализации и его монтаж

Обратный клапан в канализационной индивидуальной сети предназначен для защиты от возвратного тока канализационных вод и фекальных масс. Переполнение унитаза грозит разливом по квартире, если отсутствует прибор, предотвращающий возвратное движение канализационных вод, когда забивается общая канализационная система

Устройство прибора крайне просто, несмотря на важность выполняемых функций. Он состоит из крепящейся на пружинистом рычаге, прикрепленном к корпусу, прижимной подвижной круглой пластины с прокладкой из резины, плотно закрывающей выводное отверстие

Напором воды из выводного отверстия пластина поднимается горизонтально, а после его ослабления опускается на место, препятствуя возвратному току.

Обратный клапан на канализацию может быть изготовлен из:

• бронзы;
• чугуна;
• нержавеющей стали;
• поливинилхлорида (ПВХ);
• полипропилена (ПП);

Диаметр выходных отверстий может быть 100, 50 или 70 мм. Корпус снабжен съемной крышкой для чистки запорной пластины. При помощи ручки, выведенной на корпус, можно перекрыть выводное отверстие вручную. Установка этого сантехнического прибора допускает и вертикальную, и горизонтальную врезку. Врезка производится в действующую или вновь монтируемую канализационную систему в местах состыковки труб соответствующего диаметра. Стыковка чугуна с пластиком производится посредством переходников с чугуна на пластик или наоборот. При врезке должна быть предусмотрена и обеспечена возможность техобслуживания.

Виды обратного клапана

Пружинный (подъемный)

Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.

Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.

Шаровой клапан

 Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

Шаровый обратный клапан

Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.

Поворотный или лепестковый

 Это название клапан получил из-за своей конструкции.

В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде

    Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.

Поворотные обратные клапана делятся на две группы:

Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора

Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.

 Двустворчатый обратный клапан

У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.

Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.

У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.

Также их рекомендуется устанавливать в системах, где присутствует высокое давление.

Правила установки обратного клапана на воду

Защитную арматуру применяют в автономных системах водоснабжения, внутридомовых сетях водопровода в многоквартирных домах, с раздельной централизованной подачей холодной и горячей воды. Обратные клапаны устанавливают на всасывающей линии поверхностных и глубинных насосов, перед счетчиками воды, бойлерами, емкостными водонагревателями.

Пружинные клапаны обратного давления воды не имеют трущихся поверхностей, поэтому их можно устанавливать в любом положении (вертикально, горизонтально или наклонно). Стрелка на корпусе изделия указывает направление движения среды, ее вектор должен совпадать с монтажным положением защитной арматуры.

Прибор нуждается в регулярном техническом обслуживании. Устанавливают обратный клапан в доступном для прочистки, ревизии, ремонта или замены месте.
