Обратный клапан на воду — виды и области применения

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

Муфта, служащая седлом вкручивается в боковое ответвление тройника

При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
В рабочую камеру вкладывается металлический шар

Его можно взять от старого подшипника. Затем закладывается пружина.
Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Зачем нужно устанавливать обратный клапан

Устройство представляет собой цилиндр с пружинкой внутри и круглой перекрывающей пластиной. Изначально клапан закрыт благодаря пружине внутри. Но под действием потока воды пружина ослабевает, и клапан открывается, пропуская поток через себя. Если сила потока ослабевает по причине утечки, остановки работы насоса или других причин, и под действием пружины перекрывающая пластина захлопывается. Если вода, не ощущая давления, идёт обратно, клапан не даёт ей такой возможности.

Такая система весьма полезна в отоплении и водоснабжении частного дома. Он не даёт воде в случае остановки работы насоса вытекать обратно в дачный колодец или другой источник воды. Во время перебоев с электричеством или отключения работы насоса, отпадает необходимость повторно заполнять всю систему водой. Часто размеры клапанов обозначаются в дюймах.

Правила установки обратного клапана для канализации

Сборочный цикл состоит из следующих этапов:

• Вначале выбирается место под установку. Для канализации это обычно участок трубы после унитаза, смесителя, стиральной машины или раковины для слива;
• Если монтаж предполагается в горизонтальном направлении, то необходимо как можно более точно выровнять участки, которые будут располагаться до и после;
• Подготовить участок к сборке, для чего раструбы всех труб расположить так, чтобы они размещались противоположно току жидкости в трубе;
• Установить резиновые уплотнители, перед этим рекомендуется обработать торцы герметиком;
• Надёжно закрепить установленный узел на простенке или на полу помещения.

Постепенно открывая запорный вентиль, контролировать стабильность потока жидкости. При наличии даже малейших вибраций проверить надёжность фиксации узла, и, при необходимости, усилить схему его крепления.

Обратный клапан для воды для насоса: принцип действия

Данное приспособление чаще всего устанавливается на специальных станциях, которые включены в систему водопровода. Задача этого элемента системы – препятствовать смешиванию воды. Работает он по следующему принципу: жидкость может пройти только в одном направлении, выйти в противоположную часть трубы она не сможет. Это необходимо для того, чтобы вода из колодца или скважины не могла выйти обратно и направлялась в водопровод. Если система оснащена таким клапаном, то при открывании крана не потребуется ждать, пока насос накачает воду: она польется сразу. При отсутствии устройства в системе скапливается воздух, и приходится сначала выпускать его, дожидаясь, пока пойдет вода.

Резьбовая часть детали

Сама станция может находиться как на поверхности колодца или скважины, так и в специально отведенном для этого месте в доме. В этом случае в скважину будет опущена труба, оснащенная сеткой от мусора и обратным клапаном для воды для насоса.

Если насос используется в городской квартире, то данный элемент позволяет избежать эффекта, когда при открывании одного крана напор падет в другом. Такая конструкция в квартире не помешает, если планируется установка бойлера. Монтировать его потребуется не только на стояк холодной, но и горячей воды. Это поможет избежать потери нагретой жидкости. Без данного приспособления часть вашей воды достанется соседям, живущим этажом ниже. Таким образом, обратный клапан позволяет экономить электроэнергию, так как спасает систему от ненужных потерь.

Схема установки

Обратный приемный клапан 16ч42р ^

Данная модель предназначена для работы с насосными установками. В конструкции предусмотрена сетка, выполняющая роль первичного фильтра, защищающего оборудование от механических загрязнений.

При изготовлении данной модели используются чугун и резина. Место установки – на конце всасывающей трубы. Стоит такой клапан довольно дорого: Ду 50 — почти 2000 рублей, Ду 80 – около 3600 рублей.

Что касается качества разных марок обратных клапанов, то их конструкция настолько проста и с годами отработана, что в принципе, можно при выборе сильно не заморачиваться: в основном все они вырабатывают свой ресурс без нареканий.

Правда, если в изделии задействован пластик, то может наблюдаться такая неисправность, как перекос рабочего органа. В этом случае может потребоваться замена обратного клапана насосной станции. А бронза, нержавейка, резина особых хлопот пользователю не доставляет.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

Муфта, служащая седлом вкручивается в боковое ответвление тройника

При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться

В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Назначение обратного клапана

Задача обратного клапана – пропустить поток воды к насосу и воспрепятствовать его обратный ход. Клапаны этого типа относятся к устройствам прямого действия.

Это означает, что для его работы не требуется ни внешнего управления, ни источника энергии. Открывается и закрывается обратный клапан под воздействием движения потока жидкости сквозь него.

При работающем насосе клапан открывается и пропускает воду по трубопроводу, а в случае отключения агрегата он закрывается и не пропускает ее в обратном направлении.

При этом давление в магистрали до обратного клапана падает до нуля, а после него – сохраняется.

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

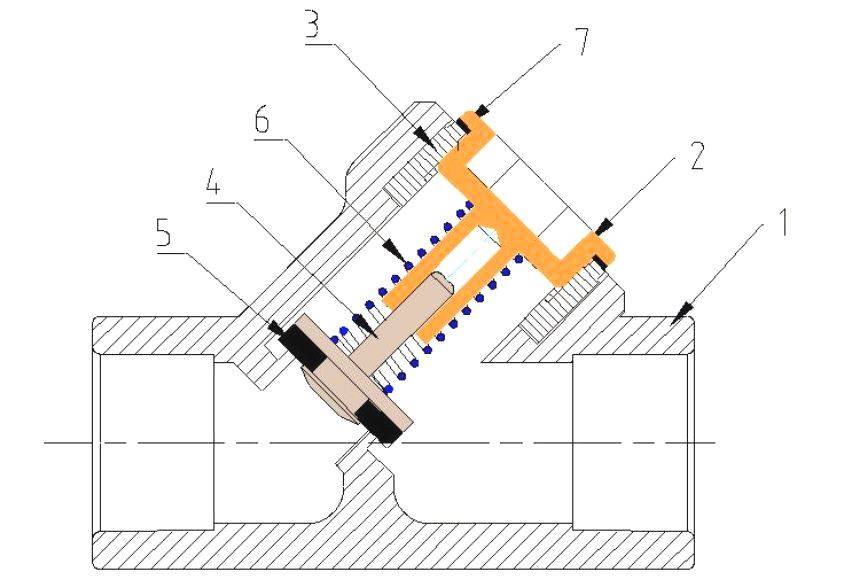

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

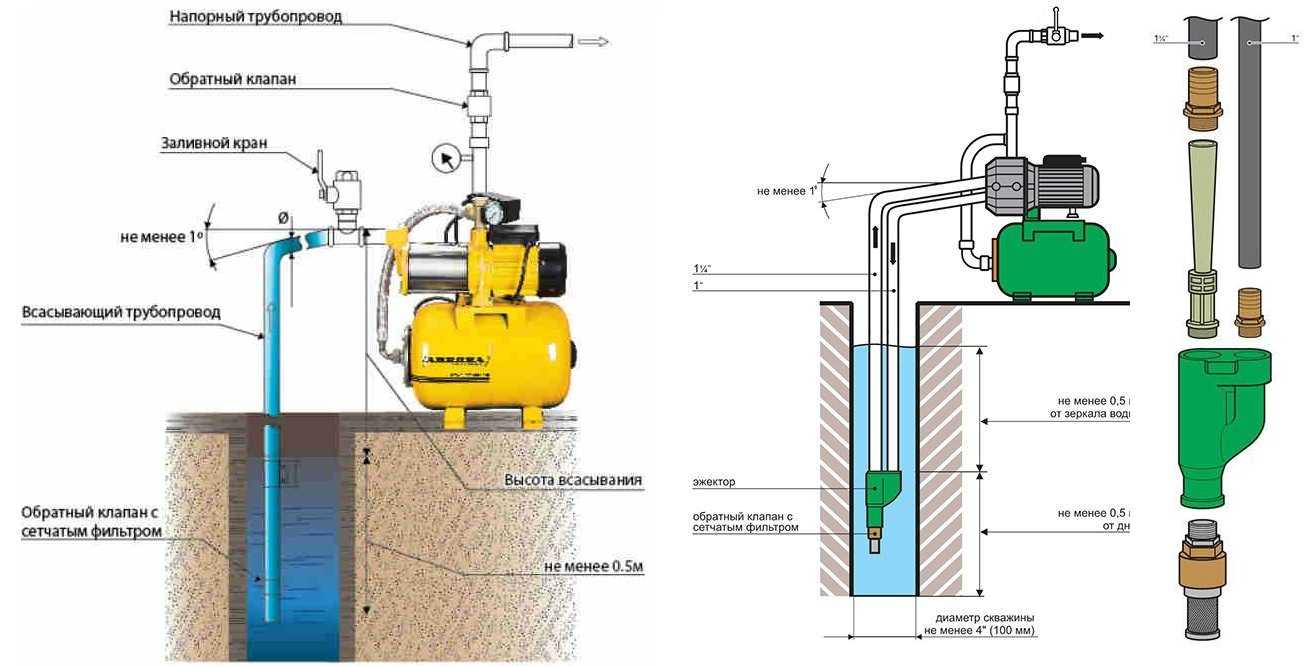

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

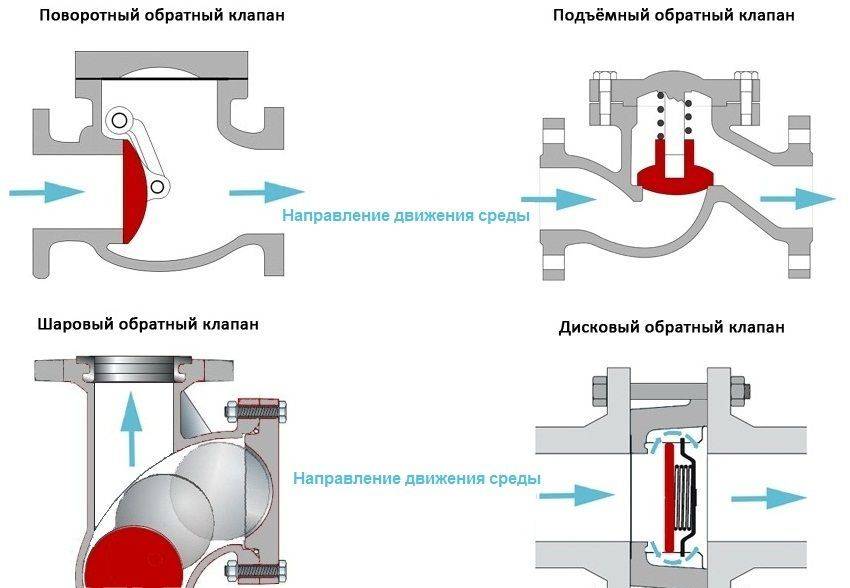

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Для чего нужен обратный клапан: назначение и устройство

Независимо от конструкции все рассматриваемые фитинги действуют автоматически, передавая поток жидкости лишь по нужному направлению. Срабатывают они от величины давления жидкости, которое должно быть предварительно настроено. В этом случае путь жидкости открывается, а при соответствующем изменении давления – закрывается. Точность регулирования определяется конструкцией устройства.

Устройства продолжают функционировать даже тогда, когда движение жидкой среды в приводной магистрали (например, бойлера) прекращается. Например, вследствие внезапного отключения энергоносителя – сжатого воздуха или электричества. Обратные клапаны работоспособны при действии в разных средах от жидких до газообразных, включая пар или конденсат. В системах канализации они удовлетворительно работают даже если жидкость засорена мелкими фракциями песка.

Обратный клапан для погружного насоса

Обратные клапана для насосов служат для того, чтобы предотвращать обратный ток воды в трубах или смешение горячей и холодной воды, в зависимости от того, где его устанавливать. В последнее время широкое распространение получили обратно-прямоточные клапана, сделанные по API стандарту, рассчитанные на давление от 10 до 170 бар, и размерами сварки труб внахлест ANSI B16.11.

Место обратного клапана при установке скважинного насоса

Клапана для насоса могут быть откидными или подъемными. В откидных механизмах над седлом крепится шарнирный затвор, который открывается под действием водяного потока. Подъемный затвор срабатывает, перемещаясь вверх и вниз по вертикальному цилиндру. Прекращение потока воды происходит в момент прижатия затвора к седлу.

Затворы делают из пластика или металла. Металлические заслонки используют для отопительных систем, и они длиннее пластиковых на сантиметр при одном и том же диаметре. В нерабочем состоянии заслонка находится в закрытом состоянии.

Обязательно ли ставить обратный клапан на насос?

Начнем с того, что обратный запорный механизм может быть затворный или пружинный. А сам затворный механизм состоит из конуса либо шарика с пружинкой. Но пружина при этом предназначена только для преодоления силы трения, когда затвор опускается в седло.

К тому же пружины увеличивают перепады уровней давления внутри запорного механизма в насосе, поэтому пружины для них выбирают с минимальной жесткостью.

Установка обратного клапана обычно производится либо после насоса, либо до него. Погружные насосы с обратным клапаном, если у вас есть скважина и установленный водяной электронасос, могут обеспечить дом водой уже при включении напорной установки, не ожидая, когда вода вытеснит воздух из труб.

Если же запорный механизм (клапан) не установлен, вода будет поступать в дом с задержкой. Поэтому поставленный клапан просто облегчит вам жизнь и ускорит процесс поступления воды в трубы, но, обязательным он не является. Решать вам.

Как установить обратный клапан?

На просторах интернета существует два абсолютно противоположных мнения о том, снизу или сверху скважины нужно осуществлять монтаж обратнозапорного клапана. Кроме того спорят часто о том, насколько важна ориентация в пространстве самого механизма. Давайте разберемся.

С одной стороны, подпружиненная мембрана, установленная внутри корпуса запорного механизма, вроде как и не требует обязательной вертикальной установки. Но, в итоге – именно она обязательна, если вы не хотите осуществлять периодический ремонт с полной заменой затворных аппаратов, которые в горизонтальном варианте установки со временем просто забиваются отложениями осадка и грязи и на самой мембране и на стенках корпуса. Эта грязь приводит к тому, что пружина затвора не держит воду.

Теперь о том, где именно устанавливать обратнозапорный механизм. В абиссинских скважинах – однозначно – вверху. Потому что в противном случае скважина работать нормально не будет. Когда происходит бурение абиссинской скважины, то обратнозапорный механизм нужно герметично поставить вверху сразу после попадания в водоносную жилу.

И именно установка обратнозапорного устройства снизу не даст вам отследить момент попадания в жилу потому, что не будет давать оттока воды. Если установить его снизу, то понять уходит ли налитая вода в водоносный слой можно будет только при помощи ручного или ножного устройства.

Теперь, что касается погружных центробежных насосов в глубоких скважинах. Давайте включим голову и подумаем логически. Если обратнозапорный механизм служит для поддержки постоянного вакуума в скважине, и весь механизм подачи воды осуществляется за счет вакуума, производимым центробежным насосом, то главное в этом вопросе: что происходит в момент выключения напорного аппарата.

А происходит следующее: обратнозапорный механизм наглухо закрывается, переводя саму скважину в ждущий режим. При этом вакуум, который создала напорная установка, остается на прежнем уровне, и удерживает воду у самой поверхности трубы, не дает ей опускаться снова вниз.

То есть вода постоянно держится на уровне напорного аппарата и сразу после включения начинает подачу воды в трубу. Согласитесь, что при таком подключении обратнозапорного механизма значительно снижается нагрузка на сам насос.

Но, здесь важна герметичность всех частей водопровода, чтобы не шел подсос воздуха. Кроме того, при любом методе подключения перед обратнозапорным механизмом следует устанавливать сеточку, чтобы в клапан не попадала случайная грязь, мелкий мусор и камешки.

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение и принцип работы клапана

Обратный клапан, как и любое устройство для системы водоснабжения, устанавливают с целью защиты сети от каких-либо изменений параметров потока. Проще говоря, чтобы вода подавалась постоянно, без остановок и перерывов, в нужном объеме.

Более узкое назначение клапана – организация перемещения воды в одном направлении и препятствие ее возвратному движению.

Задачи, которые решает установка такого клапана на насосную линию:

• стабилизирует давление и напор воды при перемещении из скважины или колодца;
• организует подачу воды в нужном направлении – от источника к потребителю;
• сохраняет магистраль постоянно заполненной;
• защищает оборудование от скачков давления, форс-мажорных ситуаций и внепланового ремонта.

Принцип действия зависит от вида и конструкции клапана. Рассмотрим его на примере устройства, предназначенного для врезки в трубу.

Основными элементами конструкции обратного клапана являются две рабочие детали: седло и запорный элемент. Для возврата запорного элемента в первичное положение предназначена пружина.

Принцип действия обратного клапана прост. При течении жидкости в прямом направлении, от источника к внутренним сетям, тарелка клапана смещается внутри корпуса, открывая зазор для воды. Если происходит передвижение жидкости в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает проходное сечение.

Без обратно-запорной арматуры при выключении насоса жидкость, согласно законам гидродинамики, отправилась бы обратно в скважину или колодец.

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Самодельный обратный клапан

Чтобы собрать обратнозапорный механизм своими руками вам понадобятся:

• муфта с наружной резьбой;
• тройник с внутренней резьбой;
• пружина, которая свободно входит в тройник;
• металлический шарик на пару миллиметров меньше, чем внутренний диаметр тройника;
• пробка с резьбой;
• фум лента.

Муфту нужно ввинтить в тройник так, чтобы боковое отверстие было перекрыто примерно на 2-3 мм. Это не даст шарику выскакивать в перпендикулярный конец тройника. Шарик вставляется с противоположного конца тройника, и затем ставится пружина и заглушка.

Муфта присоединяется к водопроводу, верхний конец тройника к крану или второму шлангу. Вода, запущенная в трубу будет течь сквозь муфту, отклонять шарик (сдавливать пружину). В тот момент, когда вода течь перестанет, пружина выпрямится и прижмет шарик к торцу муфты, тем самым перекроет поток воды.

Главное в этой конструкции – рассчитать размер и жесткость пружины в соответствии с размером и весом шарика и максимальным напором подаваемой воды. Она не должна быть очень жесткой, чтобы не мешать потоку воды. Как видите, изготовить свой обратнозапорный механизм довольно просто.
