Обустройство дренажной системы цокольного этажа

Осушение подвала с помощью внешнего кольцевого дренажа

Цель внешнего дренирования – перенаправление почвенно-грунтовых вод. Возможны два варианта устройства водоотводящего контура: пристенный дренаж и кольцевой. Первый выстраивается рядом со стенами фундамента и в случае со старыми домами неприемлем, так как грозит разрушением их основания.

Наиболее удобен второй вариант: кольцевой дренаж, который выполняется на расстоянии 1-2 м от стен фундамента. В этом случае отмостка и дизайн ландшафта не будут нарушены. Так как правильно сделать дренаж в подвале домабез разработки схемы не получится, в первую очередь нужно заняться ею. При проектировании должны быть учтены следующие моменты:

• кольцевой дренаж подразумевает прокладку труб вдоль периметра дома;
• дрены должны быть уложены на 50 см ниже уровня нижней границы подошвы фундамента;
• система водоотвода должна представлять собой единый контур;
• обязателен уклон в сторону накопительного колодца, составляющий 2 см на погонный метр;
• на поворотах трубопровода и в том случае, если длина магистрали превышает 5 м, необходимо наличие ревизионных колодцев;
• накопительный колодец может быть вынесен за пределы участка.

Этапы работ по устройству кольцевого дренажа:

1. С помощью колышков, веревки и рулетки выполняют разметку.
2. Выкапывают траншеи шириной 40 см и глубиной ниже уровня нижней границы фундамента на 50 см.
3. С помощью гидроуровня вымеряют уклон траншеи в сторону накопительного колодца.
4. Уплотняют дно рва виброплитой или отрезком бруса.
5. Из песка или песчано-гравийной смеси формируют слой водопроницаемой отсыпки высотой 15-20 см.
6. Выравнивают дно траншеи с учетом требуемого уклона.
7. Настилают геотекстиль.
8. Укладывают дрены и выполняют монтаж единого водоотводящего контура.
9. В нужных местах устанавливают ревизионные дренажные колодцы.
10. Обертывают дрены геотекстилем.
11. Выполняют обратную засыпку траншей.

Как сделать накопительный колодец

Вода из дренажной системы может быть отведена в септик, сливную яму или специально для этой цели выстроенный накопительный колодец. В самом простом исполнении он представляет собой глубокую яму, заполненную битым кирпичом, гравием, щебнем, мелким строительным мусором.

Важно, чтобы дно ямы было водопроницаемым, поэтому при ее выкапывании желательно достичь такого слоя грунта, в котором было бы достаточное количество песка или супеси. Если грунт на глубине преимущественно глинистый, придется выкапывать через 1-2 м от первой вторую яму и соединять их между собой трубами (не перфорированными). Дренажный накопительный колодец можно сделать из бетонных колец или купить в магазине готовое изделие

Отличный выбор – коллекторный колодец TUBA, многофункциональный колодец RODLEX KDU, пластиковая канализационная накопительная емкость

Дренажный накопительный колодец можно сделать из бетонных колец или купить в магазине готовое изделие. Отличный выбор – коллекторный колодец TUBA, многофункциональный колодец RODLEX KDU, пластиковая канализационная накопительная емкость.

Монтаж накопительного колодца для стоковых вод

Вся сливаемая из подвала вода может отводиться в яму или септик, а может быть выведена в специальный колодец-накопитель. Минимальное обустройство такого колодца требует наличие глубокой ямы с боем кирпича, щебнем или гравием, мелкими строительными отходами.

Очень важным является момент обустройства дна такой ямы — основание должно пропускать воду, для этого при её выкапывании необходимо обеспечить присутствие песчаного слоя грунта или, при суглинках, нужно вырыть рядом яму-дублер, соединив обе цельными трубами.

Оптимальным будет сделать дренаж в подвале дома, дополнив его внешней системой отвода воды

Это обеспечит гораздо более надежную защиту подвальных помещений от сырости, подтапливания и проникновения воды, особенно важно это в том случае, если в подвале хранят какие-то вещи хозяйственного назначения – их сохранность должна быть надежно защищена

Порядок действий

Для правильного определения, какой тип дренажа вокруг дома применить на участке, надо учесть и проанализировать следующие моменты:

• Рельеф — какой перепад от верхней до нижней точки, а также наличие углублений на поверхности обустраиваемой территории.
• Глубина залегания фундаментных оснований и уровень грунтовых вод.
• Вид почвы.
• Возможность и способ отвода влаги за пределы участка.

Перед началом работ следует точно определить, где и какие элементы конструкции будут располагаться. Для этого разрабатывается схема дренажа вокруг дома. Если есть опыт и знания в этой области, её можно разработать самостоятельно, в противном случае — заказать у специалистов.

На схеме следует обозначить следующие пункты:

• Протяжённость и глубину залегания коммуникаций на каждом отрезке и в целом всей конструкции.
• Места установки колодцев их назначение.
• Верхнюю и нижнюю точку, в конструкции.
• Планируемое направление движения влаги.
• Места поворотов и варианты соединений между элементами.

Общие правила монтажа:

• Угол наклона дрен должен быть не меньше 1 сантиметра на 1 погонный метр.
• При глубинном расположении конструкции, выравнивающий и дренажный слой должен хорошо пропускать воду.
• Водосборный колодец устанавливается в нижней точке.
• Смотровые колодцы монтируются на каждом повороте и в местах схождения дрен, а при большой протяжённости коммуникаций, на прямых участках, они должны располагаться на расстоянии, не превышающем 20 метров.

Кольцевая система

Дренаж вокруг фундаментной плиты

кольцевого вида используется для эффективного осушения территории вокруг дома и исключения возможности подтопления подвала, цокольного этажа глубинными и стоковыми водами. С помощью кольцевого дренажа удается значительно понизить уровень грунтовых вод. Но изготовление такой системы требует точных расчетов и профессионального анализа информации об участке, на котором расположен коттедж. Для этого предварительно проводят специальные инженерно-геологические изыскания.

На основе собранных данных проектировщик определяет особенности будущей системы дренажа:

• размеры дисперсионной воронки;
• требуемое сечение дренов, исходя из притока воды;
• расстояние от дренов до основания здания.

Во время проектирования кольцевого дренажа обязательно учитывают тот факт, что во время его эксплуатации водоотводные каналы будут загрязняться взвесями, содержащимися в воде. В проекте это обстоятельство должно быть отражено в особенностях изготовления дренажной конструкции.

Кольцевой дренаж: расчет материалов

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.

Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Назначение и необходимость дренажа в подвале

Внутренний дренаж в подвале частного дома используется для отведения проникающих в помещение грунтовых вод. Отказ от устройства водоотведения помогает сэкономить денежные средства. Обойтись без дренирования можно в следующих случаях:

• когда грунтовые воды залегают ниже уровня фундамента;
• если дом строится на местности с песчаным грунтом, легко пропускающим влагу;
• когда вблизи строящегося здания отсутствуют болотистые почвы или водоемы, выходящие за пределы берегов.

Водоотведение нужно тогда, когда строительство ведется в потенциально опасной зоне. Дренаж в подвале частого дома обустраивают при:

• строительстве на покатых участках, находящихся у подножия холма, по которому стекают осадки и талая вода;
• частом возникновении случаев затопления жилых домов при весенних паводках или летних дождях;
• строительстве здания на участке с глинистыми почвами, плохо пропускающими влагу.

Определить тип почвы и оценить целесообразность обустройства дренажа помогает геодезическая экспертиза.

Устройство дренажной системы вокруг дома

Чтобы обустроить дренажную систему, нужно последовательно выполнить следующие работы:

1. По периметру строения копается траншея, глубина которой превышает глубину фундамента.
2. Строится гидроупор — послойно укладывается глина и щебень, каждый слой тщательно утрамбовывается.
3. Создаётся уклон — насыпается подушка из мелкого щебня и песка.
4. Затем в канаву укладывается геотекстиль; материал нужно взять с запасом для оборачивания всего дренажного слоя после укладки.
5. Далее укладываются и стыкуются дренажные трубы, которые затем выводятся в дренажные колодцы.
6. Трубы засыпают щебнем и всё оборачивают оставшимся геотекстилем. Весь этот «рулет» обвязывается капроновой верёвкой.
7. Сверху дренажную систему присыпают речным песком крупной фракции для фильтрации грунтовых вод.

Первоначальные этапы работ рекомендуется выполнять поэтапно, отдельно вдоль каждой стены. Такой подход предоставит возможность выявить слабые места в гидроизоляции фундамента и своевременно её восстановить.

Назначение и необходимость дренажа

Дренаж делают, для того чтобы убрать воду с погреба, подвала или со всего земельного участка. При обилии осадков с их воздействием проблематично справиться даже самому надежному защитному (гидроизоляционному) покрытию. Данный процесс усугубляется, если сооружения расположены на глинистых типах грунта либо с наличием ее слоев, расположенных незначительно ниже фундамента. Тогда образуются естественные водосборники, накапливающие влагу.

Дренаж вдоль фундамента

Дренаж погреба либо подвала необходим в следующих случаях:

• когда дом построен в низине, потому что со склонов весной и при дождях будут стекать вниз обильные потоки, а также грунтовые воды там часто залегают близко к поверхности;
• если случались сезонные подтопления либо участок с постройкой попадает в зону разлива реки;
• при расположении жилья на глинистом либо суглинистом типе грунта.

Необходимость создания дренажа во всех рассмотренных случаях вызвана тем, что гидроизоляционные покрытия не выдерживают напора воды. Она по трещинам протекает внутрь подвальных помещений, затапливая их.

Сэкономить на создании водоотводящих линий можно, когда:

• возле дома близко нет рек, водоемов или болот, выходящих из своих берегов, когда начинается период паводков;
• участок с постройкой расположен на песчаных почвах, которые легко пропускают жидкие осадки;
• подземные воды залегают достаточно глубоко, ниже фундамента.

Обустройство системы водоотведения обеспечивает следующие преимущества:

• вода не скапливается в глиняных (природных) резервуарах, а попадает в колодец, с которого ее направляют в канализацию или специальные места, предназначенные для сброса стоков;
• происходит осушение почвы;
• внутренний дренаж избавляет погреба и подвалы от подтоплений.

Обустраивать совместно с гидроизоляцией фундамента и систему дренирования рекомендуется при наличии рассмотренных рисковых факторов. Это позволяет избежать на участке накопления воды возле и внутри дворовых построек, что обеспечивает значительное повышение комфортности условий проживания и увеличивает время службы зданий.

Обустройство внешнего дренажа вокруг фундамента

Внешняя система отвода имеет замкнутую линию, огибающую весь дом по периметру. Конструкция предусматривает наличие специального резервуара, в который вода будет направлена с поверхности под наклоном самотеком. Для этого емкость для сбора должна находиться в самой нижней точке. В качестве такого резервуара с успехом можно использовать пластиковую бочку или же потребуется смонтировать сборный колодец. Для обустройства дренажа подвала или отдельного погреба нужны:

1. Перфорированные водоотводящие трубы, размер которых не должен превышать 150 миллиметров в диаметре.
2. Колодец смотровой, расположенный по углам периметра. В качестве такого колодца часто используют трубу большого диаметра, например пятисотку.
3. Соединительные элементы, угловые фитинги и тройники.
4. Строительный сыпучий материал: песок, гравий или щебень.

Вдоль стен здания выкапывается траншея небольшой ширины, примерно в два штыка лопаты. А глубина должна быть ниже уровня подошвы здания. Стены цоколя и фундамента должны быть обработаны битумной изоляцией с утеплителем. Дно траншеи замащивают геотекстилем таким образом, чтобы его край мог укрыть и положенную трубу. На материал насыпают слой гравия, затем укладывается труба. Монтируют колодцы, система соединяется в кольцо. Трубы засыпаются сверху гравием и накрываются геотекстилем.

Траншею засыпают грунтом вперемешку с песком и щебнем. Одновременно проводят работы по устройству пристенного дренажа вокруг фундамента, который под наклоном будет уводить воду от кольца в специальный резервуар.

Выполнить дренаж цокольного этажа, подвала или подземного гаража своими руками можно, главное – внимательно изучить процесс осушки грунта и особенности каждого вида дренажа. Подготавливайте материалы и инструмент и не бойтесь экспериментировать.

Полезные статьи:

Что нужно для просушивания погреба в гараже

Как сделать цоколь из ФБС

Как провести гидроизоляцию подвала изнутри

Технология гидроизоляции стен подвала своими руками

Как закрыть цоколь в свайно-винтовом фундаменте

Обустройство входа в подвал с улицы

Что нужно учитывать при монтаже вытяжки в погребе

Преимущества полузаглубленного погреба

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Классическая дренажная система

Водоотводная система – это система труб, которые между собой состыковываются, образуя замкнутый вид устройства. Закладывают классическую систему своими руками ниже самой низкой точки фундамента. Вся система прокладывается под углом наклона, чтобы скопившаяся вода смогла уйти.

В каждом месте, где трубы располагаются под углом, делается колодец. Эти резервуары необходимы для того, чтобы можно было почистить систему и визуально посмотреть состояние дренажа.

Вся вода, попадая в систему труб, перетекает из трубы в резервуар. Из заложенных резервуаров вода затем уходит за пределы вашего участка. В зависимости от того, какой вы проект водоотвода выбрали, зависит и сам тип отвода воды от здания.

Этот вид дренажа хорошо снимает механическую нагрузку, исходящую от грунтовых вод. Запомните, что даже при правильно возведенном дренажном устройстве сложно избавиться от влажности на стенах в подвальном помещении.

Чтобы полностью исключить попадание воды в устройство, которое расположено ниже уровня почвы, необходима гидроизоляция вашего фундамента.

Порядок проектирования

1. 1. 1. Определяем радиус действия дренажа по формуле И.П. Кусакина

R = 2S (3.17)

2. По формуле

x_о =

определяем радиус круга x_о, равновеликого площади прямоугольника

F = a ∙ b, (3.19)

гдеa и b– стороны равновеликого кругу прямоугольника.

3. По формуле

Q=

определяем предварительный расход кольцевого дренажа Q_прв.

4. Пользуясь формулой определения захватной способности колодца

g_зкв =

гдеg_зкв – захватная способность колодца;

V_q = 65

составляем два неравенства дляn –2 колодцев:

q_зквn > Q_прв (3.23)

и

q_зкв(n –2) Q_прв. (3.24)

Так, дляn колодцев

g_зкв = 2, (3.25)

гдеу_п =, (3.26)

а для n-2 колодцев

g_зкв = 2, (3.27)

гдеу_n-2 =. (3.28)

Радиусом кольца задаемся.

Из неравенств (3.23) и (3.24) подбором определяем четное количество колодцев и распределяем их по контуру площадки.

5. По плану площадки определяем расстояние от центра А до каждого из колодцев х₁,х₂, …, х_n.По формуле (3.20) определяем уточненный расход воды кольцевого дренажа Q.

6. Далее подсчитывают уровни грунтовой воды по группам колодцев, находящихся в одинаковых условиях.

Так, для колодца 6, симметрично расположенного с колодцами 1, 4, 9, составляют схему и вычисляют расстояния от колодца 6 до других колодцев: х₁,х₂, …, х_n. При этом х₆ = r. Пользуясь формулой (3.29), определяем у₆:

у₆ =(3.29)

Подобным способом определяют уровни грунтовых вод всех колодцев и составляют схемы депрессионных кривых.

Если необходимое понижение уровня грунтовых вод на площадке не достигнуто, то изменяют число колодцев и их размещение.

2.Расчет кольцевого вертикального дренажа

Для понижения уровня подземных вод на участке расположения одного из цехов завода запроектирован кольцевой дренаж вертикального типа, состоящий из ряда трубчатых колодцев, расположенных по прямому контуру защищаемого сооружения размером 40х60 м.

Отметка площадки в среднем 131,5м. Отметка водоупора (глина юрского возраста) 177,5м. Выше глин лежат аллювиальные крупнозернистые пески, прикрытые с поверхности слоем суглинка мощностью 1–2 м. Коэффициент фильтрации песков 20 м/сут. Подземные воды залегают на отметке 130м, т.е. примерно на 1,5м ниже поверхности земли.

Для того чтобы не было подтопления заглубленных подвальных помещений, уровень подземных вод должен быть понижен примерно до отметки 125м.

Принимаем радиус колодцев r = 0,1м, величину понижения уровня воды в центре площадки

S = 130 — 125 = 5м.

Величина водоносного слоя Е = 130м — 117,5м = 12,5м.

Порядок расчета следующий:

2.1. Определяем радиус действия дренажа по формуле (3.17)

R = 2S м.

2.2. Глубину воды в грунте в центре действия колодцев получим

у_а = Н —S = 12,5 м — 5 м = 7,5 м.

2.3. Радиус круга, равновеликого защищаемой площади, будет равен

х_о =м.

2.4. Предварительный расход кольцевого дренажа определяем по формуле (3.20)

Q_прв =м3/сут.

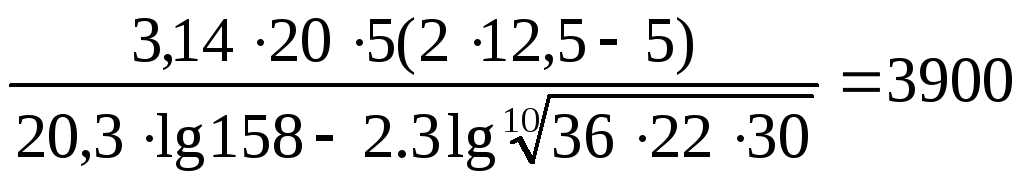

2.5. Пользуясь формулой (9.5), определяющей захватную способностью колодца, рассчитываем количество колодцев n, пользуясь такими двумя неравенствами

q_зкаn > Q_пра и q_зкв(n-2) пра или

2 > 3,14 ∙0,1∙ V_g ∙у_п n > 3600 и 2∙ 3.14∙ 0.1 ∙V_gу_n-2(n-2)

При этом V_g = 60

Задаемся количеством колодцев n = 10. Тогда по формуле (3.26)

у₁₀ =м.

По формуле

y₈ =м.

Проверяем принятое число колодцев n = 10 по двум неравенствам

2 ∙3,14∙0,1∙ 126,8 ∙5∙10 = 4000 м3/сут > 3600 м3/сут

2 ∙3,14∙ 0,1 ∙126,8∙ 4,5 ∙8 = 2900 м3/сут 3/сут.

Распределяем эти колодцы по контуру цеха.

2.6. Подсчитываем уточненный расход воды по формуле (3.20).

Для этого подсчитываем по плану цеха расстояние от его центра А до отдельных колодцев

х₁ = х₄ = х₆= х₉ = 36м;

х₅ = х₁₀ = 30м;

х₁ = х₃ = х₇ = х₈ = 22м.

ТогдаQ =м3/сут.

2.7. Подсчитываем уровни грунтовой воды по группам колодцев, находящихся в одинаковых условиях.

Так, для колодца 6 (симметрично расположенного с колодцами 1, 4 и 9) составляем схему и вычисляем расстояние от колодца 6 до других колодцев (рис. 9в):х₁,х₂ …..х₁₀.

При этом х₆ = r. Тогда по формуле (3.29) получим

y₆ =6,3 м.

9.2.8.Проверяем захватную способность колодца

g_зкв= 2∙3,14 ∙0,1 ∙126,8∙ 6,3 = 540 м3/сут > 390 м3/сут,

где 390 =

2.9. Подсчитаем уровни грунтовой воды по группе колодцев 2, 3, 7, 8. Пользуясь тем же методом, определяем

у₇ = 5,85м.

По колодцам 5 и 10 получим

у₅ = 9,95м.

2.10. Строим продольные профили по равным сечениям колодцев и проверяем необходимое понижение подземных вод на площадке. Если это понижение не достигнуто, то изменяют число колодцев и их размещение.

Определяем уровень грунтовых вод

Если на болотистых или низинных участках близкое прохождение грунтовых вод никого не удивит, то подтопление погреба на сухих участках может стать неприятной неожиданностью для садовода.

Грунтовые воды – вещь довольно непредсказуемая: они могут не только скапливаться в низинах, но также стекать с гор или подниматься на поверхность при схождении снегового покрова.

А посему, чтобы потраченные на строительство средства и силы не оказались напрасными, необходимо заранее проверить их наличие.

Выяснить уровень залегания грунтовых вод совсем несложно, а выполнять операцию проверки необходимо в период паводка, когда они подходят максимально близко к поверхности, дабы подстраховаться от неожиданного весеннего подтопления.

Для работы понадобится только обычный бур не короче двух метров (средняя глубина стандартного погреба) или как его называют в народе – коловорот и прут из любого материала той же длины.

Этим буром на максимальную глубину сверлится простое отверстие, которое оставляется на сутки, через которые нужно будет определить результат.

Через положенное время в отверстие погружается прут, по влажности которого на определенной длине от земли и будет видна глубина подтопления.

Если прут остался абсолютно сухим – это большая удача, означающая, что участок полностью сухой и идеально подходит для строительства, однако, чаще всего вода присутствует на каком-то уровне.

При оценке результата необходимо помнить, что также через сутки, как проверочная скважина, вырытый под погреб котлован заполнится грунтовыми водами на такую же глубину.

Рекомендуем посмотреть видео по теме:

Поэтому, чтобы во время строительства не заниматься дайвингом при слишком высоком уровне воды необходимо либо выбрать другое месть, либо приобрести специальный дренажный насос (не путать с обычным водопроводным) на время всего строительства.

Какие задачи сможет выполнить правильно сделанный дренаж

Отвод воды от фундамента – это не прихоть владельцев и пустые капиталовложения. Это, без преувеличения, одна из самых главных вещей, которая сохранит целостность всего строения и ваш ландшафтный дизайн. Как? Сейчас мы рассмотрим.

1. Отвод грунтовых вод позволяет убрать лишнюю влагу из-под самой основы. Если этого не делать, то после сильных дождей существует большой риск просадки фундамента. Следовательно, вся конструкция может не только треснуть, но и рухнуть, в зависимости от масштаба повреждения. Дренажная система фундамента необходима не только для коттеджа или дачи, но и для любого строения, которое находится в зоне риска – области, где присутствует большое количество осадков.
2. Дренаж  снижает уровень грунтовых вод после дождей или паводков, ускоряет ее вывод с участка. Если у вас есть подвал или гараж на цокольном этаже, наверняка знакомы с проблемой  сезонных подтапливаний, с которыми приходится бороться неделями. Теперь вода сразу уйдет от бетона, не будет проходить через гидроизоляцию.
3. Правильный отвод воды не позволяет ей убить растения возле сооружения. Если у вас растет газон, зеленные насаждения, кустарники возле дома, они могут погибать при длительном прохождении воды через дренаж и ее застаивании возле стен.

Всех этих последствий можно избежать, если сделать правильный дренаж фундамента  своими руками и установить двойную систему отвода. А как это сделать правильно и быстро вы сейчас узнаете.

Технология устройства пристенного дренажа

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

• линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
• пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

• глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
• уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
• максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

• штыковая и совковая лопаты;
• кирка;
• электрический или пневматический перфоратор;
• строительный уровень и рулетка;
• тачка или тележка для транспортировки грунта;
• ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

• трубы;
• щебень или гравий;
• песок;
• геотекстиль;
• полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

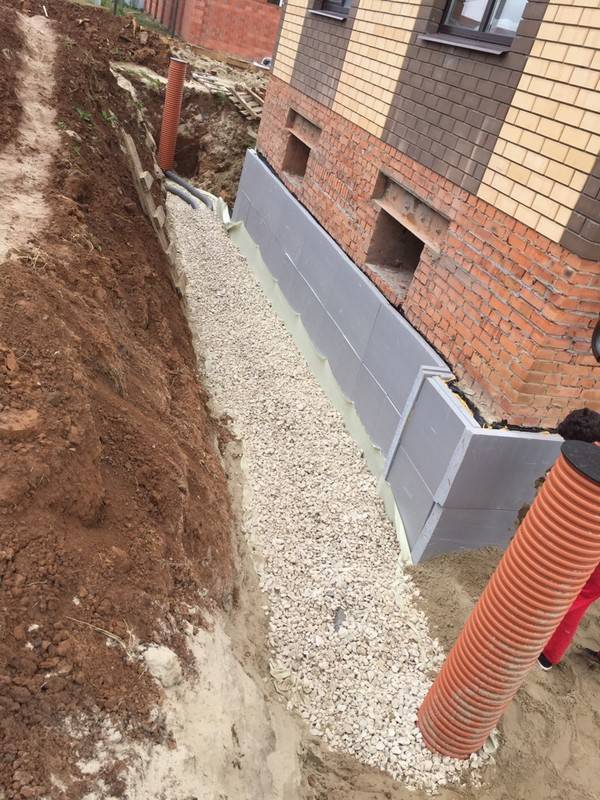

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

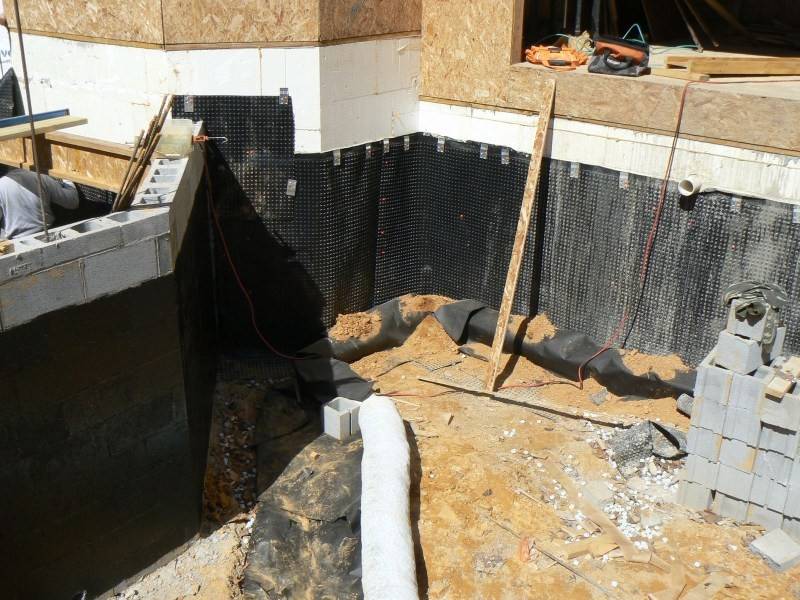

1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.

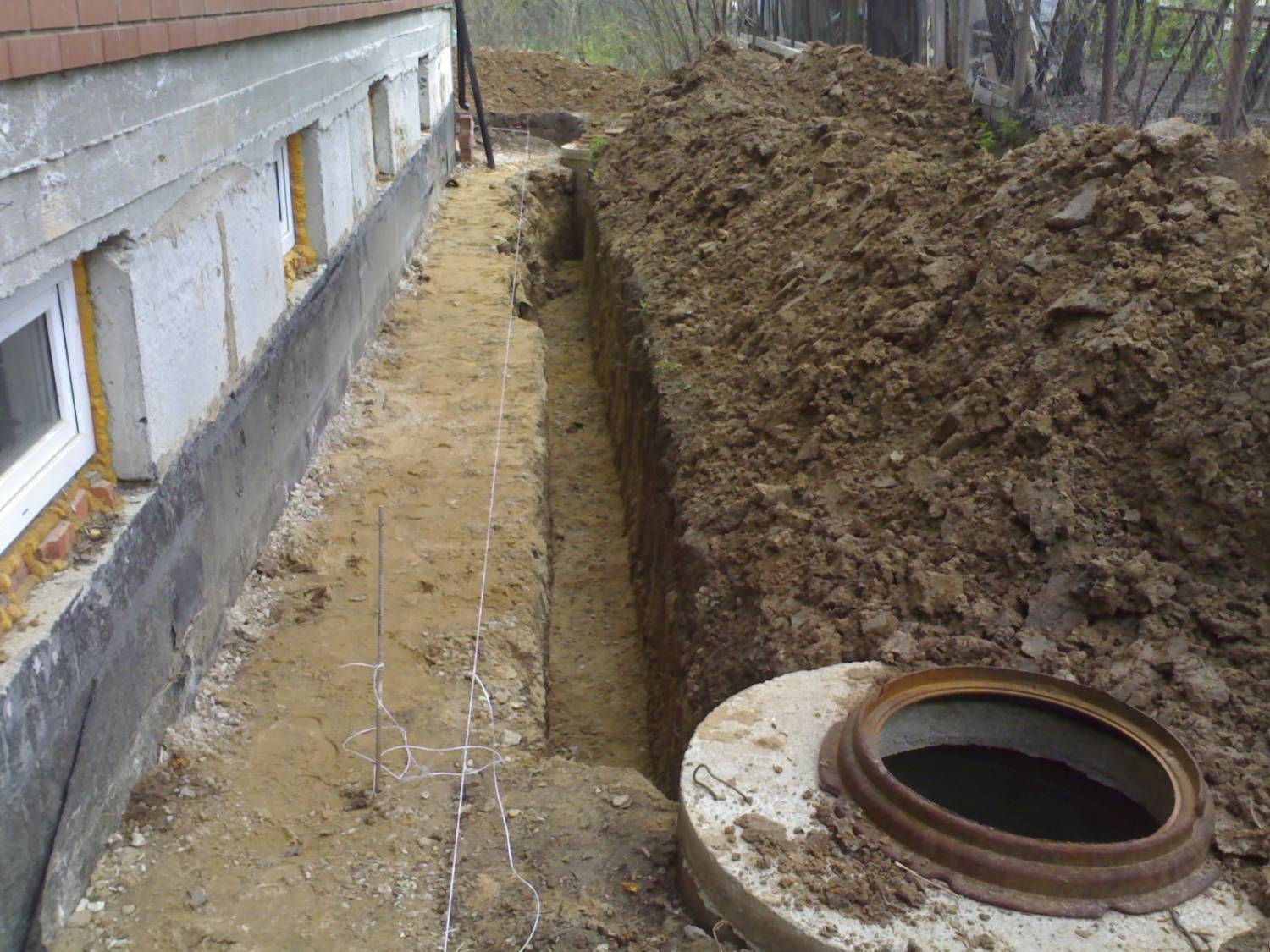

2. Отрывка траншеи под трубы с учетом требований к расположению.

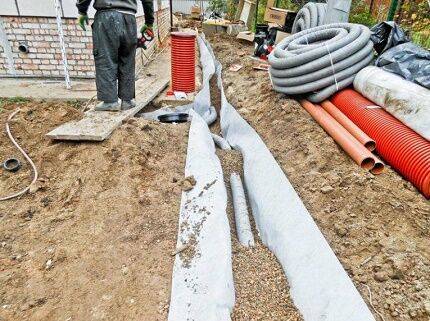

3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.

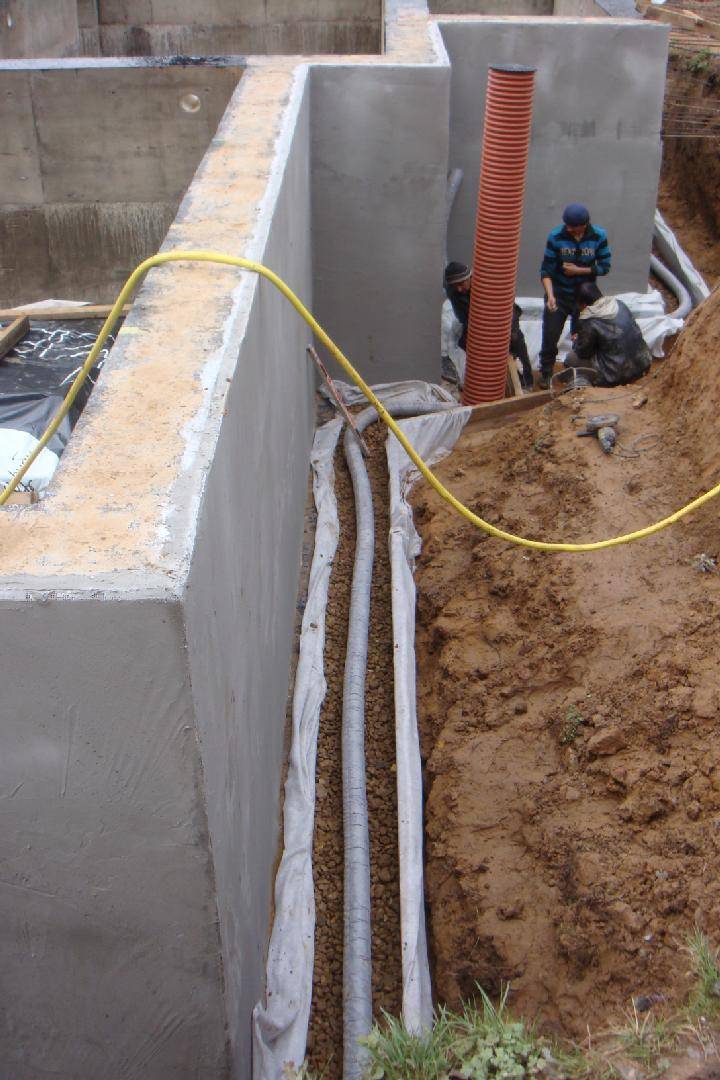

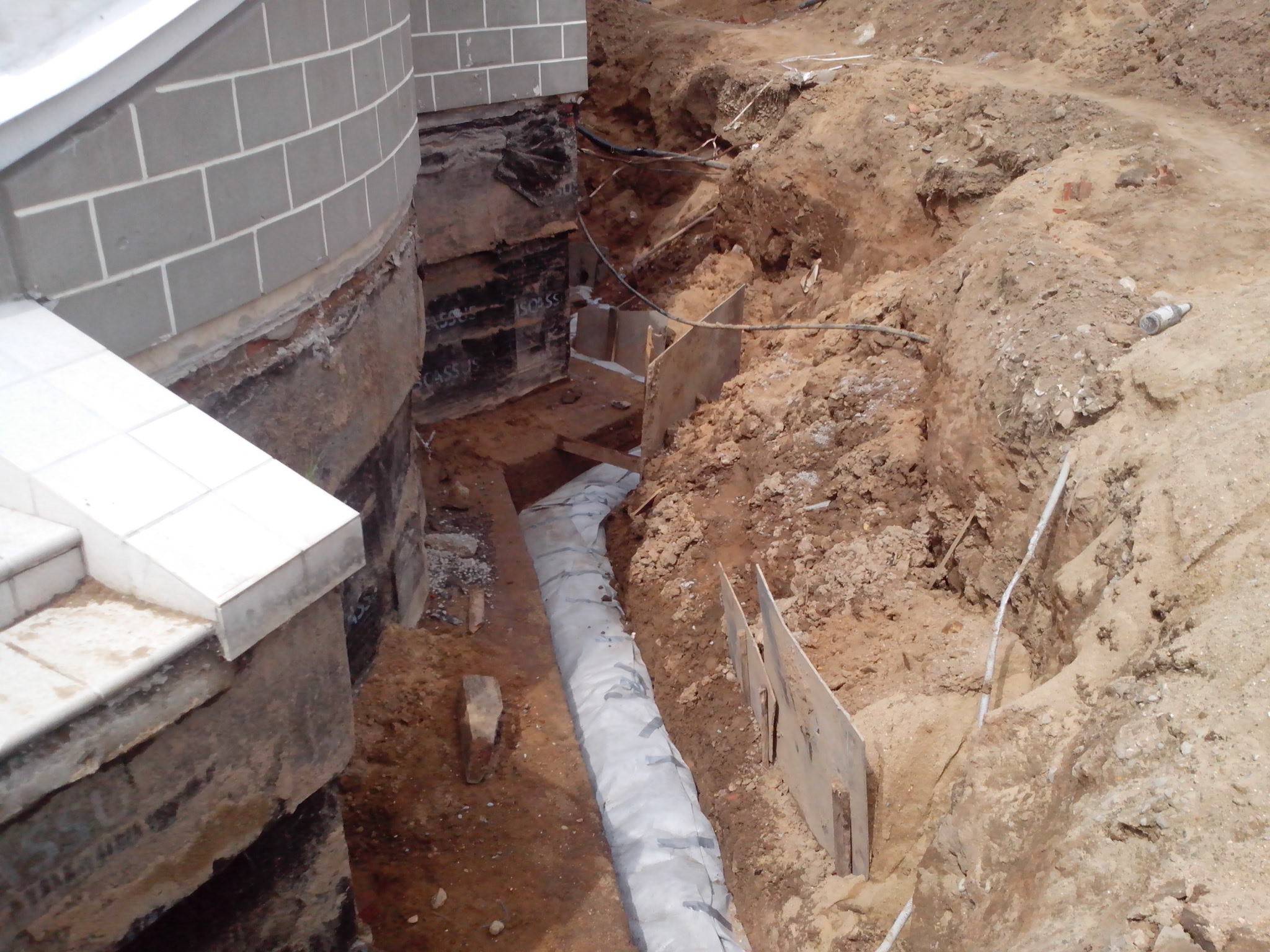

6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

• дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
• после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
• при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
• при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
• слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Хорошая реклама

Суть внутренней дренажной системы

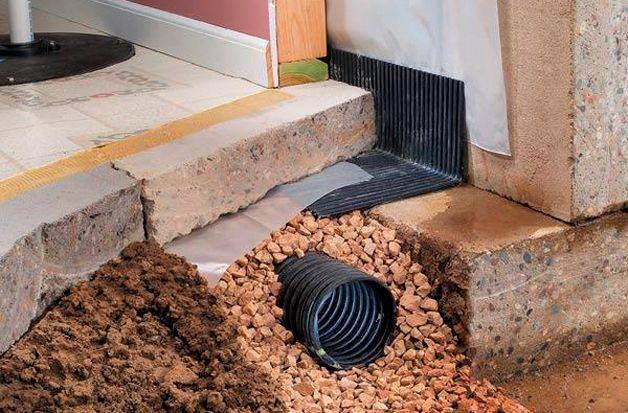

Дренажная система представляет собой некое сооружение, предназначенное для сбора и отведения из подвала дома излишней влаги от грунтовых вод или конденсата.

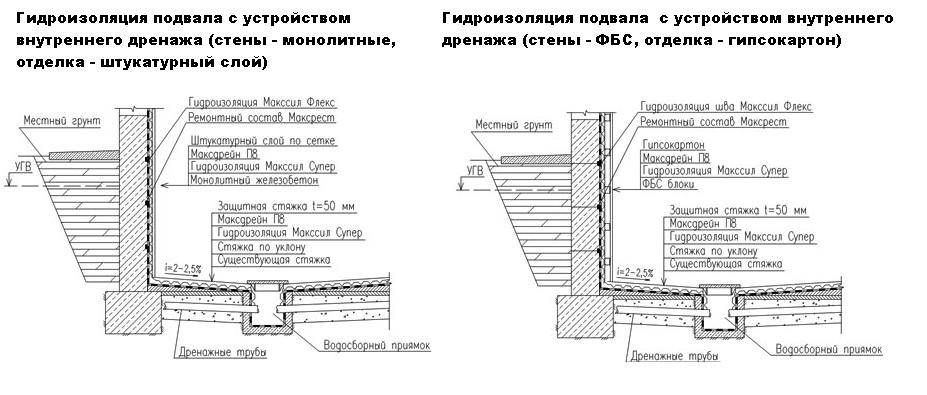

Схема гидроизоляции подвала с обустроенной дренажной системой.

Дренажные системы могут иметь различное конструктивное выражение, новые вариации появляются постоянно, чтобы был выбор в определенной ситуации. Изобрести свою модель и ввести поправки в конструкции можно, если знать базовые элементы дренажной системы. Дренаж под домом состоит из системы труб (дрен), колодцев и насосов. Трубы дренажа являются основой, они собирают лишнюю влагу через отверстия или стыки и отводят ее к месту сбора – колодцам. При затрудненном естественном оттоке применяются погружные насосы, которые размещают на дне колодцев – они принудительно выводят воду наружу из дома. Обязательным принципом при устройстве дренажа является уклон в сторону колодцев.

Куда направить излишки воды

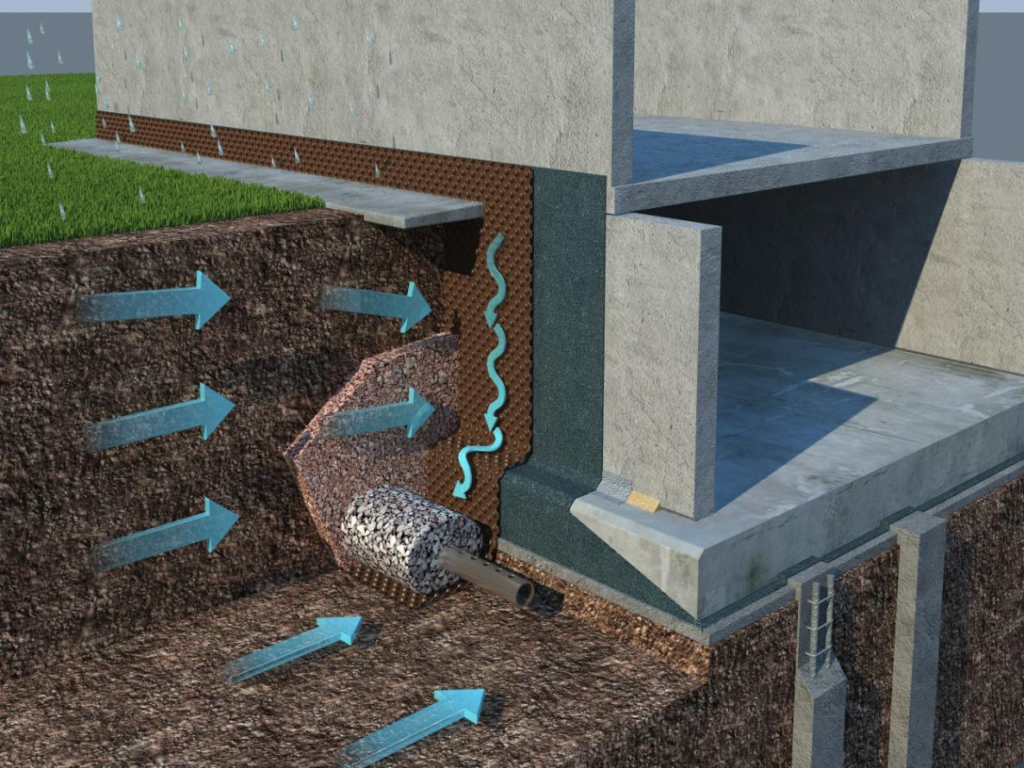

В осенний или весенний период года земля перенасыщена влагой и имеет немалый вес. Вследствие этого давление на ваш фундамент значительно увеличивается. На фундамент также влияет и постоянное чередование мороза с оттепелью. Вода своими свойствами проникает в самые мелкие трещинки, увеличивая и размывая их в размере. Этого можно не допустить, организовав грамотный дренаж.

В этой ситуации лучше обратиться к профессионалам, которые спроектируют вам систему водоотвода, но цена за предоставленные услуги будет высока. Если у вас есть необходимые материалы, то вам под силу будет выполнить водоотвод самим

Важно знать, что отведенная вами вода не должна скапливаться в одном месте на участке или дорожках. Лучше всего если она будет уходить с вашего участка

Как выполнить дренаж цокольного этажа?

Перед тем, как начать дренаж цокольного этажа, необходимо определиться, куда будет осуществляться водоотведение. Сток воды можно организовать самотеком или принудительно, в специально установленный резервуар или естественный водоем. Если участок имеет уклон, то с естественным водоотведением проблем не будет, если нет такой возможности, то воду можно выкачивать при помощи насоса, установив его в самой нижней точке системы дренирования.

Далее необходимо определиться, какой тип дренажа сделать для эффективного осушения цокольного помещения. Если внутри подвала уже сделана отделка, например, пол уложен дорогой плиткой, то самым подходящим вариантом будет наружное водоотведение. Как правило, это пристенный дренаж, расположенный на расстоянии до 1 метра от стены цокольного этажа, по всему периметру дома.

Если же участок благоустроен, то демонтировать отмостку, копать газон или клумбы нецелесообразно. Намного проще будет выполнить дренаж изнутри. Для чего на уровне или немного ниже подошвы фундамента с небольшим уклоном по внутреннему контуру стен подвального помещения прокладываются дрены. Сброс воды делается за пределы здания.
