Артезианская скважина: схема устройства ↑
Существует несколько видов конструкций водозаборов. Самые распространенные среди них:
- однотрубная;
- двухтрубная;
- телескопическая;
- с кондуктором.
Выбор схемы устройства артезианской скважины зависит от нескольких факторов:
- уровня залегания пласта;
- требуемой производительности;
- особенностей труб обсадной конструкции;
- типа водоподъемного оборудования.
Это самый простой тип обустройства водозабора. В пробуренный шурф устанавливают одну трубу, которая используется как обсадная и эксплуатационная одновременно. Ее диаметр обычно составляет 133 или 159 мм.
Такую конструкцию можно выбрать только в тех случаях, когда сооружение строится на известняковом грунте без песка и глины. В скважинах этого типа уровень воды достаточно высок, поэтому насос можно установить на глубине 2/3 трубы.
Однотрубная конструкция – самая выгодная, однако для ее обустройства нужны практически идеальные геологические условия, что бывает редко.
Двухтрубную систему обустраивают на известняковых грунтах, где есть слои глины. В качестве обсадки устанавливают конструкцию большого диаметра – 159 или 133 мм. Она защищает эксплуатационную трубу от давления при движении грунтов.
Эксплуатационной колонной служит труба меньшего сечения – 133 или 117 мм. Ее устанавливают до водоносного горизонта, а если грунт неустойчивый – то до дна. Она может быть металлической или пластиковой. Выбор материала зависит от геологических условий местности и личных предпочтений владельца.
Такая технология устройства артезианской скважины применяется либо на слишком плотных грунтах, либо на сыпучих, склонных к обрушению. Конструкция состоит из труб, каждая из которых по диаметру меньше предыдущей.
Первая выполняет функцию обсадной. Вторую тоже используют как обсадную и ставят до слоя известняковой породы. Третья – эксплуатационная. Она наименьшего диаметра и, если предыдущие две обычно выполнены из металла, то эта может быть пластиковой. Устанавливают ее до водоносного пласта.
Это хороший вариант для грунтов с плывунами. Кондуктор представляет собой отдельную широкую трубу, задача которой – отсечь плывун. Труба предотвращает разрушение эксплуатационной колонны, защищая ее от избыточного давления, и может совмещаться с конструкцией кессона
Монтаж кондуктора – дорогостоящее мероприятие, и далеко не всегда в нем есть необходимость. Чтобы определить, насколько он уместен для конкретной скважины, нужны серьезные исследования. Их проводят профессионалы со специальным оборудованием.
Обустройство скважины своими руками
Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:
- ставят стальной или бетонный кессон;
- оборудуют каменный приямок;
- или устанавливают скважинный адаптер.
Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:
- Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
- Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
- Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
- Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
- Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
- Подключают подающую насосную трубу.
- Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
- Прокладывают кабель насоса.

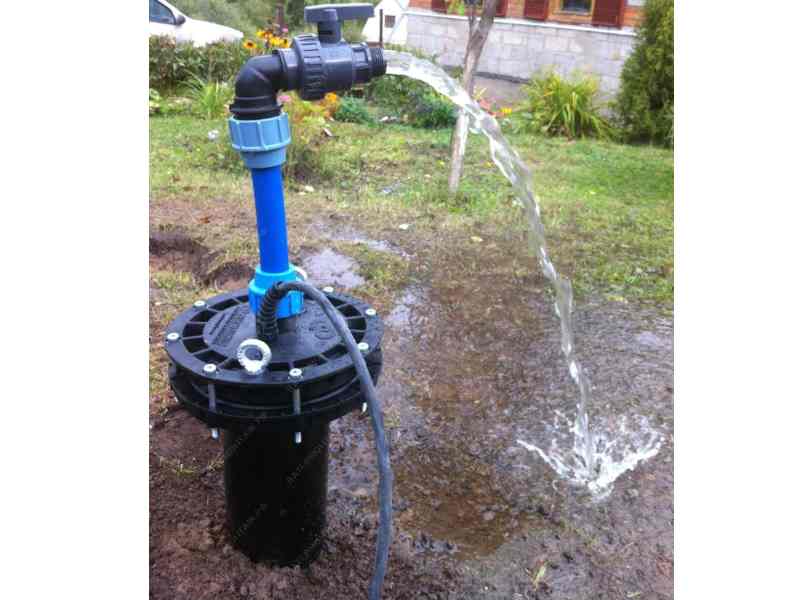

- Устанавливают скважинную крышку.
- Как только вода пошла в дом, траншею засыпают.
После проведенных мероприятий пробуренная скважина считается обустроенной.
Абиссинка и песчанка своими руками
Абиссинский колодец (скважина ручного бурения)http://d-otshelnik.forum2x2.ru/t186-topicАбиссинский колодец (скважина ручного бурения) .
Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.
Забивка абиссинского колодца
Бурение скважины
Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.
Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.
Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.
Ручная установка для бурения скважины
Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.
Таким же способом дополнительно закрепляют сетку.
Разновидность самодельной конструкции для неглубокого бурения
Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.
На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.
На подготовительном этапе можно сделать бабку – инструмент для забивки
После подготовительных мероприятий приступают к забивке.
Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.
Простейший вариант агрегата для бурения
Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.
Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

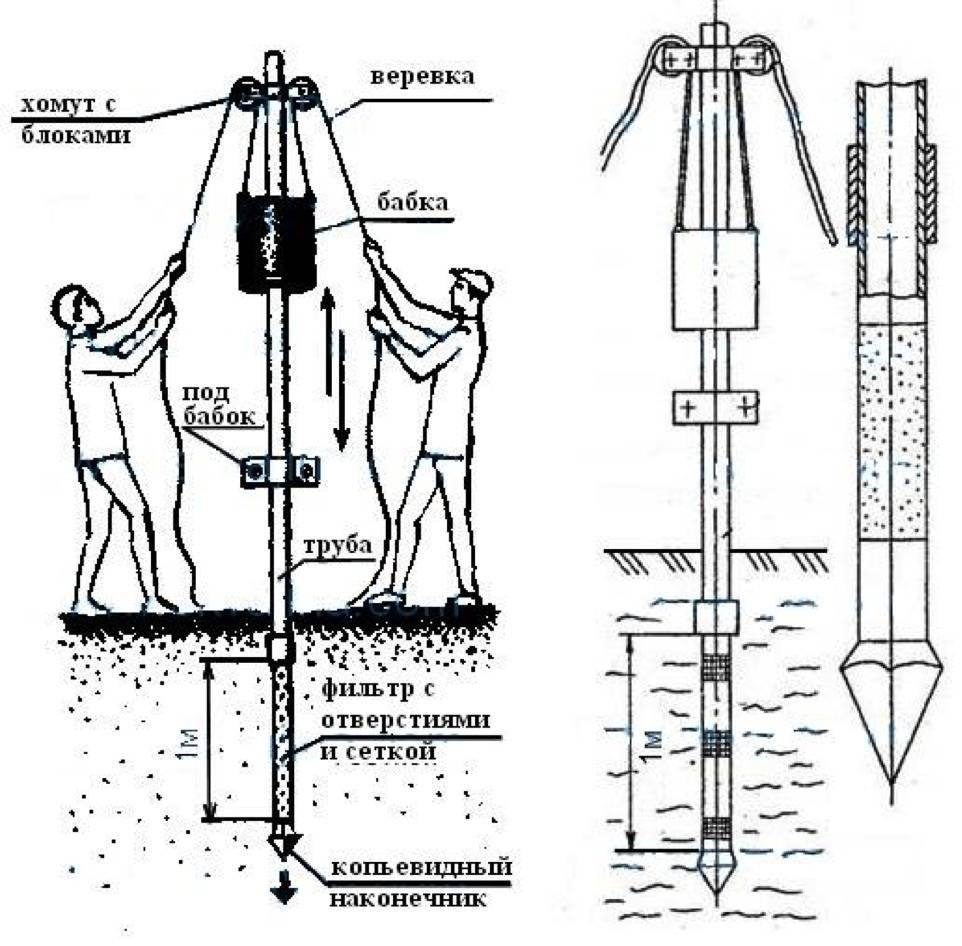

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.
Фото ударного оголовка
Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.
Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.
Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:
- если медленно, то заглубляют еще на полметра;
- быстро – надо углубиться на 30 см.
Когда забивка закончена, приступают к установке насоса.
