Руководство по сборке котла
Пеллетные котлы имеют достаточно сложную конструкцию. Инструкция по их сборке тоже будет нелегкой и многоэтапной. Для большего удобства процесс сборки каждого основного агрегата рассмотрен отдельно. Купите или изготовьте необходимые элементы, а затем попросту соберите их в единую систему.
Этот элемент пеллетного котла настоятельно рекомендуется покупать уже в готовом виде. Именно на горелку вы потратите больше всего денег.
Самостоятельное изготовление горелки практически невозможно по той причине, что эта часть котла является не попросту емкостью для розжига загруженных гранул, а сложным контрольно-регул ирующим механизмом.
Пеллетные горелки оснащаются специальными датчиками и имеют несколько предустановленны х программ, позволяющих добиться максимально рационального расхода топлива и обеспечить наиболее эффективный обогрев дома.
Корпус и теплообменник
Со сборкой корпуса и изготовлением теплообменника вы сможете справиться самостоятельно. Корпус котла лучше всего делать горизонтальным – при таком размещении агрегата достигается максимальная эффективность обогрева.
Для изготовления корпуса рекомендуется использовать шамотный кирпич. Вы попросту собираете своего рода короб без верхней крышки и размещаете в нем теплообменник с подключенными трубами и прочими элементами. Кирпич рекомендуется использовать по той причине, что он аккумулирует тепло гораздо эффективнее чугуна, стальных листов и прочих популярных материалов.
Теплообменник пеллетного котла представляет собой систему труб, соединенных между собой и подключенных к трубам теплоснабжения частного дома.
Первый шаг.
Соберите из труб квадратного сечения теплообменник прямоугольной формы. Для этого нарежьте трубы на куски нужной длины и сварите их в единую конструкцию.
Второй шаг.
Сделайте в профиле, выполняющем функцию вертикальной стойки, отверстия для подсоединения круглых труб.
Третий шаг.
Подготовьте в оставшихся фронтальных трубах отверстия для труб отвода и подключения воды. Горячая вода будет отводиться через верхнее отверстие, холодная – подаваться снизу.
Используйте металлические трубы длиной от 150 мм. Далее можно будет использовать полипропиленовые трубы. В местах подключения труб к котлу обязательно установите шаровые краны. Дополнительно можете установить фильтры, если в них есть необходимость.
Четвертый шаг.
Приварите заднюю часть агрегата к его фронтальной части и сварите боковые трубы.
На этом же этапе выберите удобное место для подсоединения дымоходной трубы диаметром от 10 см. Внизу отопительного агрегата предусмотрите небольшую камеру для сбора золы. Также конструкция пеллетного котла обязательно включает себя топливник. О нем далее.
Топливник
В топливнике, как уже отмечалось, хранятся пеллеты и отсюда же они подаются в горелку.
Первый шаг.
Подготовьте необходимые материалы и приспособления. Вам понадобится шнек диаметром 7,5 либо 10 см, электромотор и металлический кожух. Двигатель вы соедините с блоком управления пеллетной горелки.
Функцию металлического кожуха может выполнять любая емкость подходящего объема с достаточно толстыми стенками.
Второй шаг.
Установите в выгрузочную горловину кожуха входящий патрубок вашего шнека. К другой части шнека подключите гофрированную пластиковую трубу для подачи гранулированного топлива на горелку.
В завершение вам останется лишь собрать все перечисленные элементы в единую конструкцию. Сделайте это и переходите к установке котла.
Как рассчитать мощность котла
Чтобы установить требуемую мощность котла, нужно знать размеры помещения, которое им будет обслуживаться, степень утеплённости дома и погодные особенности района.
Сложный теплотехнический расчёт можно заказать специалистам, а можно самостоятельно сделать примерные расчёты.
Для этого понадобится знать площадь дома.
- Для тёплых регионов берётся 0,8 кВт мощности на 10 м2.
- В средней полосе – 1,2–1,4 кВт на 10 м2.
- А в районах с морозными зимами – 1,5 – 2 кВт.
Если дом плохо утеплён, добавляют от 20 до 40 % мощности.
Например, для дома в 90 м2 принято устанавливать котёл мощностью 9 кВт, но если жильё расположено в северном районе, лучше выбрать котёл 13 – 18 кВт (90 х 1,5 или 90 х 2).
Назначение гидравлической стрелки

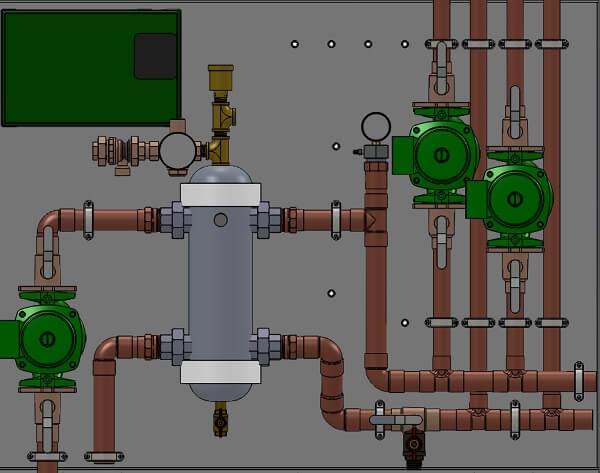

Гидрострелка – компонент схемы теплоснабжения, связывающий разные КО. Устройство обеспечивает минимально допустимый перепад давлений по контурам, что обеспечивает возможность безаварийно выключать один или ряд контуров без скачка давления в оставшихся.
Поэтому применение гидрораспределителя в отопительных системах исключает воздействие насоса в контуре котла на работоспособность циркуляционных насосов, функционирующих в контурах теплосъема и наоборот.
В каком случае без нее не обойтись

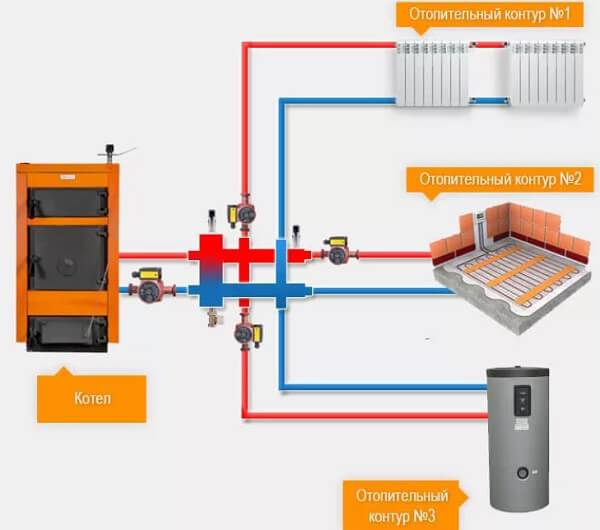

Гидрострелка эффективна для схем теплоснабжения дома, имеющих несколько самостоятельных контуров нагрева. Очень часто, особенно при установке котла европейской сборки, производитель требует обязательную установку такого гидроразделителя в схемах обвязки источников отопления.
Условия обязательного монтажа гидрострелки напольного котла:
- для котлоагрегатов тепловой мощностью выше 50 кВт, находящихся на гарантийном обслуживании;
- для разветвленных схем, требующих создание надежного гидравлического режима и теплового баланса;
- при параллельном подсоединении гидрострелки с контурами потребления для минимальных потерь по давлению и теплоэнергии;
- для обеспечения расчетной разницы температур между подачей и обраткой;
- для предупреждения гидроударов в теплосети;
- при необходимости выравнивания потоков греющей воды в котловом и отопительном контуре;
- при необходимости балансировки работы нескольких циркуляционных насосов;
- при необходимости уменьшить гидросопротивление системы.
Режимы работы
Существую три режима обвязки отопительной системы гидравлической стрелкой. Первый , когда циркуляционный электронасос котлоагрегата прокачивает весь объем теплоносителя во внутреннем отопительном контуре.
Этот вариант в реальности встречается весьма редко. Современная система автоматической регулировки систем отопления работает с терморегуляторами, которые управляют теплопроизводительностью котла, обеспечить постоянный расход циркуляционной воды, при таком регулировании практически не возможно.
Второй вариант функционирования гидрострелки устанавливается когда расход воды в одном либо нескольких нагревательных контурах больше производительности котельного электронасоса.
Это может произойти, например, когда насосы выбраны неправильно. В этом варианте, чтобы обеспечить требуемый расход воды в контуре, в него дополнительно к нагретому теплоносителю подается обратка.
Этот вариант нежелателен для работы котла, поскольку сильно будет занижать расход воды из контура, при этом вырастет разница температур между горячей и холодной водой перед котлом, что допустимо не для всех модификаций агрегатов.
В этой ситуации доля подающего теплоносителя будет по линии рециркуляции направляться обратно в котлоагрегат, температура воды будет повышаться и при достижении установленной температуры, он станет работать в минимальном режиме. В системе наступит тепловой баланс, поэтому оборудование станет функционировать с высокой эффективностью.
Варианты самодельных водонагревателей для твердотопливных теплогенераторов
В случае с дровяными или угольными печами/котлами в качестве источника тепла для косвенного нагрева можно использовать дымовые газы. Для этого в бойлере вместо змеевика устанавливают трубу, которая одной стороной подключается к дымоотводящему патрубку теплогенерирующей установки, а другой — к дымоходу. Желательно, чтобы эта труба (её называют жаротрубным теплообменником) располагалась вертикально.
Использование тепла дымовых газов: чертеж бойлера
Ещё лучше приобрести печь-конвектор, топка которой окружена вертикальными трубами. Из них во время работы отопителя постоянно дует горячий воздух. Жаротрубный теплообменник бойлера можно при помощи металлической гофры подсоединить к одной из этих труб. Такой способ подключения, в отличие от варианта с дымоходом, не вызывает остывания дымовых газов, сопровождающегося ухудшением тяги и образованием большого количества конденсата.
Принципиальная схема титана (дровяного бойлера)

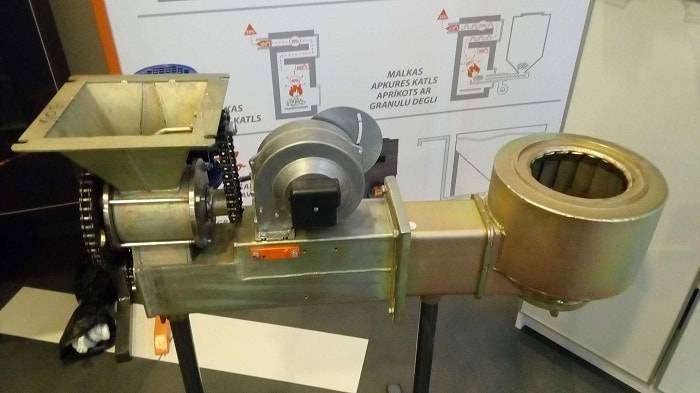

Ретортная пеллетная горелка: изготовление
Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.
В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:
- Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
- Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
- Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.
В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.
Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.
Особенности функционирования котлов отопления
Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному.
Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.
Автономного типа. В данных моделях используются разные типы топливного материала (твердое топливо, электроэнергия, газовое топливо, жидкое топливо).
В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации.
Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур.
Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов
Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой.
При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность.
Ручного типа. Стоит отметить, что он отличается ручным процессом оснащения теплоносителя топливом.
- В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
- При этом такие котлы устанавливаются лишь способом напольного монтажа.
- Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.
Место для установки
Помещение котельной должно соответствовать требования пожарной безопасности. ПК должен стоять на негорючем подиуме, расположенном выше поверхности пола для того чтобы при эксплуатации или ремонте не возникли опасные ситуации:
- возгорание топлива;
- получения ожогов во время обслуживании ПК;
- отравление монооксидом углерода при слабой тяге и неработающей вентиляции.
Для повышения надежности работы оборудования на котле устанавливается автоматика безопасности, укомплектованная датчиками температуры и давления. Для эффективной работы системы в целом при монтаже ПК размещают бак-аккумулятор. Поэтому для него потребуются дополнительное место из расчета 50.0 л на 1 кВт мощности котла. Оптимизация тепловой схемы путем использования бака приводит к экономии 30% топлива, и защищает ПК от перегрева.
Фото: picspedia.ru
Суммарный вес оборудования по данной схеме имеет большую величину, что нужно учитывать при расчете нагрузки на пол котельной.
Кроме того, площадка под агрегатом должна быть хорошо заизолирована, в противном случае будет постоянно протекать процесс конденсации под устройством.
Комплектующие для обвязки котельной
Помимо приобретения специального оборудования, для обеспечения работы котла понадобятся расходные материалы, с помощью которых и будет выполняться его обвязка.
- Полипропиленовые трубы для монтажа обвязки. Для работ также будет необходимо приобрести определенное количество углов, фильтров грубой очистки, кранов и других комплектующих. Полный подсчет материалов для пайки обвязки полипропиленом сможет выполнить мастер, который и будет осуществлять монтаж.
Утеплитель — в местах прохождения труб отопления сквозь несущие стены понадобится проложить мерилон. Это специальный утеплитель для труб, который одновременно выполняет и функцию предотвращения ненужных теплопотерь и защиты от механического воздействия. Утепление труб обвязки будет необходимо осуществить и в том случае, если расширительный бак вынесен в чердачное неотапливаемое помещение. Медь должна быть изолирована в обязательном порядке. Для нее существует специальные материалы, Теплофлекс, Энергофлекс.
При укладке в каркасные перегородки необходимо позаботиться об изоляции трубопровода. Теплоизоляция особенно необходима, если используется медная или металлическая обвязка. Металлические трубы имеют хорошую теплопроводность и существенно разогреваются. К примеру, медь при нагреве теплоносителя до 90 градусов будет показывать приблизительно идентичную температуру, и греть простенок, что может привести к определенным проблемам.
Обращение за помощью к специалистам для составления грамотной проектной документации включающей схему обвязки отопительного водогрейного оборудования, поможет существенно увеличить срок его эксплуатации и коэффициент теплоотдачи.
Готовых решений обвязки котла не существует! Проект составляется на месте с учетом особенностей отапливаемого здания и используемой системы отопления.
Принцип работы

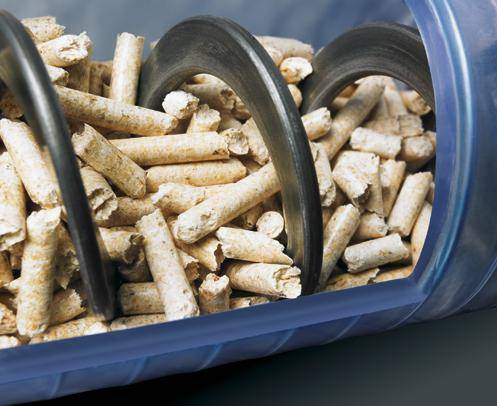

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:
- Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
- Контроллеры для автоматизации процесса работы;
- Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
- Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.
Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.
Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.
В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).
Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.
Что такое обвязка и из чего ее делают
В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.
Пример обвязки котла — сначала идет медь, потом — полимерные трубы
Что должно быть в обвязке
Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:
- Манометр. Для контроля давления в системе.
- Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
- Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
- Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.
Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.
Так выглядит группа безопасности
Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.
Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.
Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Производство пеллет в личном хозяйстве
При наличии сырьевой базы организация производства пеллет в домашних условиях будет хорошим подспорьем в хозяйстве. Организация технологического цикла получения гранулированного топлива требует такого оборудования, как:
- устройство для дробления;
- приспособление для сушки;
- сито;
- гранулятор.
Если древесное сырье представляет собой опилки, то необходимость в использовании дробилки отпадает. Размер опилок приемлем для запуска их в работу. В качестве камеры для сушки можно использовать металлическую бочку. Просеивание исходного материала при помощи сита дает возможность удалить крупную фракцию и неделовые примеси, негативно влияющие на качество продукции. Основным агрегатом данного производства является гранулятор.
Процесс изготовления гранулятора
Перед изготовлением гранулятора важно определиться, какого типа он будет. Конструкция гранулятора с плоской матрицей более доступна для исполнения в кустарных условиях, чем изготовление шнекового с цилиндрической матрицей
Устройство малогабаритного гранулятора
Процесс изготовления гранулятора заключается в операциях по сборке отдельных узлов, которые можно приобрести в готовом виде. К ним относятся такие модули:
- электрический двигатель;
- редуктор;
- рабочий узел;
- трансмиссия.
Малогабаритный гранулятор
Некоторые детали под силу изготовить самостоятельно.
Изготовление матрицы
Для ее изготовления необходима толстолистовая сталь, толщина которой должна быть 8-20 мм. Из нее вырезают круг с необходимым диаметром. В центре круглой заготовки выполняется отверстие с диаметром, соответствующим валу электродвигателя. На поверхности диска производится перфорация, которая имеет форму усеченного конуса, меньшее основание которого равняется диаметру готовой продукции.
Матрица
Сборка устройства
Два катка червячного типа монтируются на валу, который устанавливается на матрице в перпендикулярном направлении к ее плоскости. Эти шестерни производят измельчение и прессование материала. При этом происходит выдавливание сырья через отверстия в матрице.
Установка рабочего узла осуществляется в корпусе, который представляет собой вертикальный цилиндр. Монтаж должен быть выполнен так, чтобы вращению механизма ничего не мешало, но зазор при этом был минимальным.
В конструкции предусматриваются отверстия: вверху – для подачи сырья, снизу – для поступления гранул. Нижняя часть оснащается емкостью для их приема.
Приводом агрегата является электрический двигатель, вал которого соединен с рабочим узлом. Вся конструкция жестко крепится к раме.
Работа малогабаритной установки
Работа малогабаритной установки
Производство пеллет своими руками не представляет сложности при использовании самодельного гранулятора. Для этого производится загрузка в приемник, расположенный в верхней части устройства, подготовленной массы опилок. При попадании в рабочую зону происходит продавливание ее в отверстие матрицы. Проходя через нее, сырье приобретает форму и размер, соответствующий этим отверстиям. При этом гранулы получают требуемую плотность. На следующем этапе производства осуществляется извлечение цилиндров из емкости накопителя и производится их сушка.
Самодельная установка шнекового типа

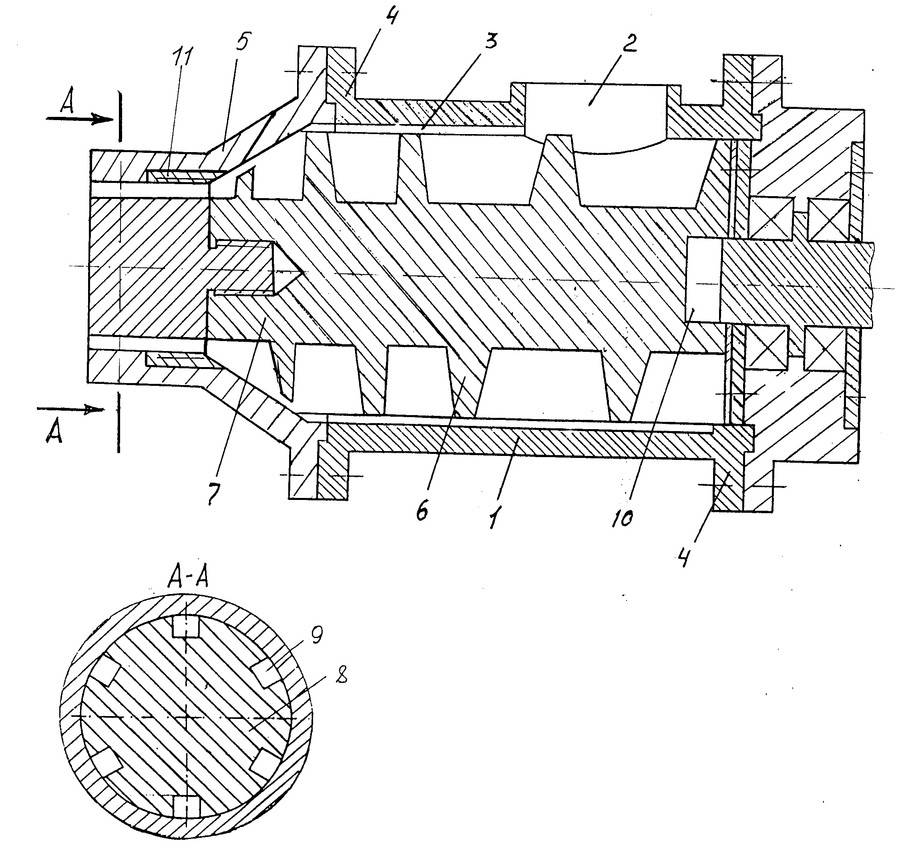

Гранулятор с одним шнеком можно сделать самостоятельно. Его конструкция состоит из:
- корпуса, который представляет собой стальную трубу;
- шнека, который можно позаимствовать из оборудования, пришедшего в негодность;
- загрузочного узла;
- привода, в качестве которого используется электродвигатель;
- редуктора;
- подшипника упорного типа;
- головки для профилирования.
Как сделать пиролизный котёл своими руками пошаговая инструкция и чертежи
Как и из чего своими руками собрать пиролизный котёл для бытового использования своими руками – тема предлагаемой статьи-инструкции.
Принцип работы пиролизных котлов
Высокая эффективность, следовательно, экономичный расход топлива в подобных установках достигается разделением камеры сгорания на 2 отсека. Конструктивных исполнений пиролизных печей несколько. Например, такое.
Верхняя камера. В нее производится загрузка топлива и его горение. Особенность в том, что необходимо обеспечить недостаток кислорода. При таком условии замедляется процесс разложения продукта, а по сути, происходит лишь его обугливание (экономичность расходования!) и инициируется повышенное газообразование. Собственно, это и есть то, что называется пиролизом.
Нижняя камера. В нее поступают летучие вещества из 1-го отсека, которые за счет дополнительной подачи воздуха сгорают, выделяя тепло. Лишь незначительная часть его тратится на поддержание процесса пиролиза, а все остальное идет на нагрев теплоносителя.
Рисунок хорошо иллюстрирует основные рабочие циклы пиролизного котла.
В некоторых моделях камеры располагаются на одном уровне.
Собственно, дело не в инженерном решении, а в сборке установки, в которой можно реализовать пиролизный процесс, то есть обеспечить длительное горение топлива. А выбор конкретной схемы – на усмотрение мастера.
Особенности изготовления пиролизного котла
Материалы
Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.
Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.
Размеры пиролизных котлов
Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.
Специфика эксплуатации пиролизных котлов
Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.
Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.
Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.
В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками, по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.
Подключение котла при наличии коллектора
Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.
Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.
Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.
Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.
Достоинства этой схемы очевидны:
- владелец дома получает возможность отдельно контролировать каждый отопительный контур;
- в любой точке системы обогрева поддерживается стабильное водяное давление;
- к одному радиатору от коллектора отходит только одна труба. Соответственно, они могут быть меньшего диаметра.
Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод. Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры
Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.
Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат
