Как осуществить подключение радиатора к полипропиленовым трубам

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 2700С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Чтобы представление о монтаже радиаторов было более наглядным, предлагаем вам посмотреть это видео.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

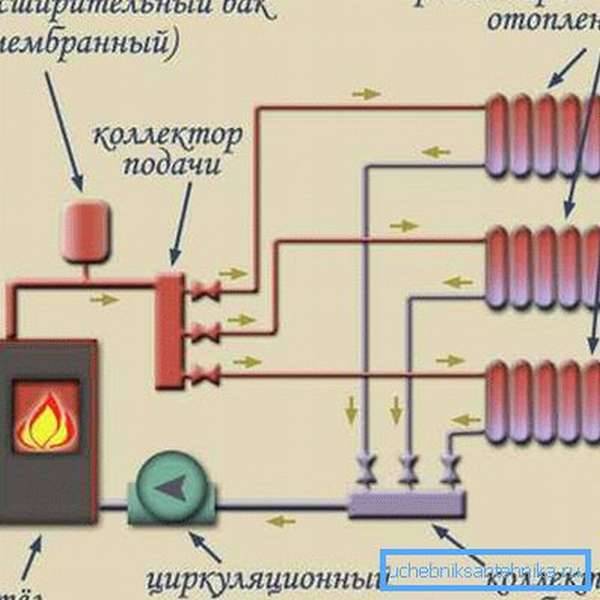

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Присоединение секций

С учетом присоединительных размеров радиаторов отопления выполняют дальнейшие работы

Обязательно важно подготовить качественные прокладки, желательно паронитовые, самые долговечные и прочные. Проверяют состояние ниппелей, резьбы, целостность гнезд, если обнаружены тревожные признаки, элементы заменяют

Сколов быть не должно, нарезка – строго равномерная, полная.

Порядок присоединения секций:

1. Положить сам радиатор и заранее подготовленные секции на ровную поверхность. Необходимо сдвинуть элементы, выставить между ними ниппели и прокладки
2. Начать закручивать ниппели. Поскольку резьба двухсторонняя, секции во время скручивания притягиваются друг к другу. Зная данную особенность ниппеля, новичок сможет снять секцию по правилам, у профи вопросов вообще не возникает. Достаточно прокрутить ниппель в обратную сторону, и секции разойдутся. Удобнее всего применять специальный ключ (радиаторный)
3. Когда ниппели будут вставлены и прихвачены, нужно сделать максимально плотное закручивание, выполнив равное число оборотов.

После завершения сборки обязательно проводят тест. Муфты для соединения радиаторов отопления и другие комплектующие нужно подбирать высокого качества, поскольку это определяет срок службы системы.

Важно! Число оборотов следует делать одинаковым, иначе после монтажа появятся перекосы

Применяемые материалы

Приведенные комплектующие рассчитаны на использование в двухтрубном контуре с подводом под батареи горизонтальных веток.

Применяются изделия, диаметром 32 миллиметра (про подключение шаровых, стальных, муфтовых кранов написано на этой странице).

Необходимы следующие материалы (из расчета на один радиатор):

• тройники на 32х20х32 миллиметра – 2 штуки;
• трубное изделие диаметром 20 миллиметров;
• углы размером 20х1/2 наружные – 2 штуки.
  С одной стороны, металлическая резьба;
• переходники с углом поворота 60 градусов – 3 штуки;
• сантехнический лен.

 Так же понадобится инструмент:

• паяльник для полипропилена, который можно арендовать;
• пила сабельного типа или ножницы по полипропилену;
• разводной ключ.


Дополнительно, предусматривают врезку арматуры, которая может быть: шаровой (про ремонт шарового крана своими руками прочитайте здесь), запорной или вентильной.

Независимо от выбранной разводки системы отопления, использование полипропиленовых труб  считается лучшим, самым надежным вариантом.

Подробное описание подключения батарей отопления к системе из полипропиленовых труб посмотрите в видеоролике.

Как сделать обвязку котла правильно

Следующий компонент отопительной системы – обвязка котла. Первым делом стоит поискать циркуляционный насос с хорошей производительностью. Если он может выдавать напор в 2 метра, то такое устройство вполне подойдет даже для функционирования отопления в многоэтажных домах.

Мощность циркуляционного насоса рассчитывается по формуле вида:

• Q = 0,86R / Dt, где
• Q – производительность насоса (измеряется в куб.м. в час);
• R – мощность отопительного котла или контура, в который будет встраиваться циркуляционный насос;
• Dt – разница температур в подающем и обратном контуре (обычно составляет около 20 градусов).

Выбирая предохранительный клапан, нужно отталкиваться от максимальной величины давления, которое может возникнуть в системе (как правило, это значение составляет 2,5 кгс/см2). Объем расширительного бака должен составлять 1/10 от объема теплоносителя, находящегося в контуре. Желательно брать бачок с небольшим запасом. В стандартных отопительных системах на 1 кВт мощности котла приходится около 15 литров теплоносителя.

Как правило, бак начинает срабатывать при давлении в 1,5 кгс/см2 – т.е. при превышении рабочего давления в сбалансированной отопительной системе. Чтобы увеличить давление, нужно воспользоваться краном, соединяющим отопление и холодное водоснабжение, или же просто подкачать расширительный бак воздухом.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Арматура для подключения радиаторов отопления

При подсоединении радиаторных теплообменников к отопительной магистрали, а также в них самих используются следующие разновидности соединительных элементов и арматуры:

Шаровые краны. Запорная арматура данного типа предназначена для полного перекрытия подачи теплоносителя в радиаторы. Благодаря этому любую батарею можно как соединить, так и открутить от трубопровода для ремонта, прочистки или замены на новый прибор. Шаровые краны работают в положении закрыто и открыто, с их помощью не рекомендуется регулировать поток рабочей среды.

Вентильные краны. Вентильная арматура используется для регулировки объема подачи теплоносителя и его перекрытия. Ее применяют в случаях, если на радиаторах отсутствуют терморегуляторы и температуру на каждом приборе приходится выставлять вручную.

В процессе настройки температурные параметры радиаторов измеряют бесконтактным электронным термометром, и исходя из его показаний вращают вентильный кран, управляя подачей.

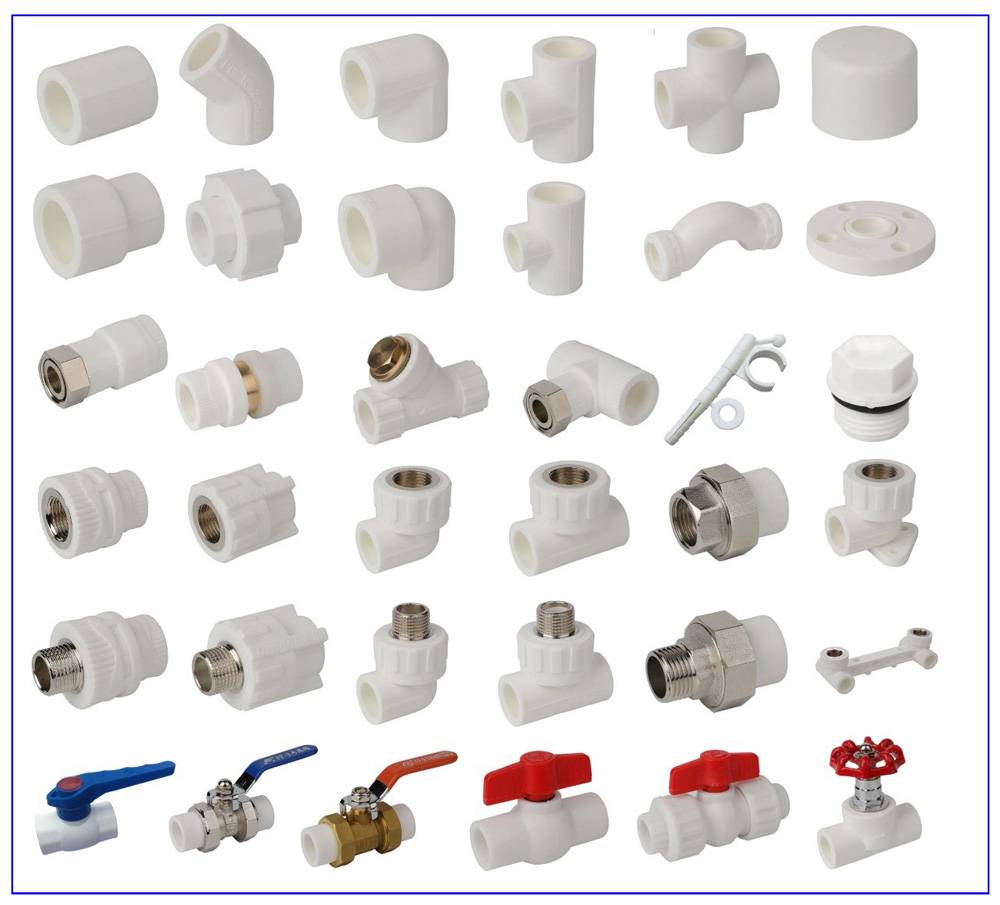

Рис. 7 Арматура и фасонные детали для монтажа полипропилена

Балансировочные краны. Выполняют функции, аналогичные вентильным. Их применение в бытовом радиаторном отоплении не поддается логическому объяснению, как и сама процедура балансировки. Обычно такие приборы устанавливают в коммунальных отопительных сетях, распределяя поток теплоносителя по домам в зависимости от их удаленности от точки раздачи.

Терморегуляторы. Управляют потоком теплоносителя, поступающего в радиаторы в зависимости от положения ручки на шкале настройки. При помощи терморегуляторов выставляют одинаковую или заданную температуру на всех радиаторах в доме или квартире. Некоторые приборы способны полностью перекрывать поток рабочей среды, и таким образом выполняют функции запорного шарового крана.

Краны Маевского. Для выпуска воздуха из батарей в один из ее верхних отводов обязательно вкручивают прибор, носящий название крана Маевского. При заполнении теплоносителем отопительной магистрали его открывают специальным ключом или шлицевой отверткой, после чего из секций выходит воздух.

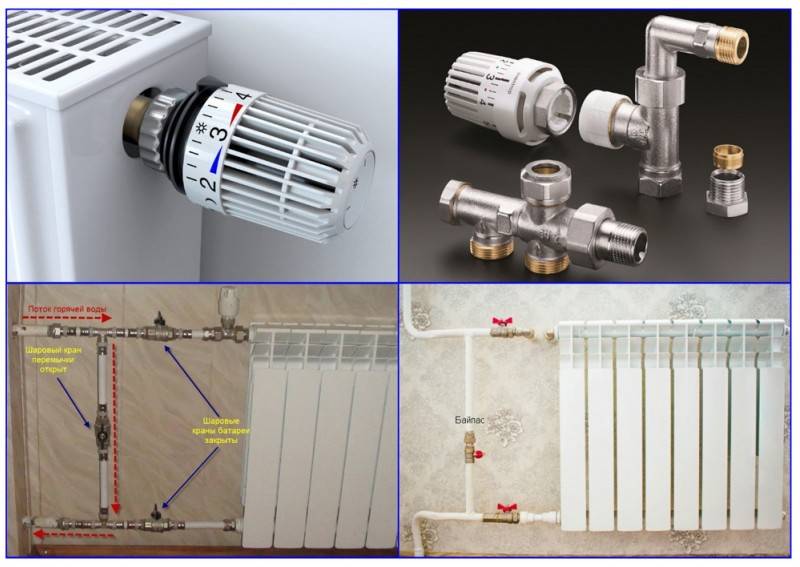

Рис. 8 Терморегуляторы, узлы нижнего подключения и байпасные перемычки

Байпас. Байпасную перемычку используют в однотрубных схемах с боковым подключением радиаторов. За байпасом обычно ставят два шаровых крана, которыми перекрывают поток теплоносителя. После этого можно снимать батарею, при этом отопительная жидкость будет беспрепятственно поступать в магистраль по параллельной байпасной линии.

Иногда в байпасную перемычку устанавливают дополнительный шаровый кран, предотвращающий поступление теплоносителя по параллельной линии при функционировании радиаторов в обычном режиме.

Узлы нижнего подключения. Панельные радиаторы имеют отличные от других батарей конструктивные особенности, основная из которых — нижнее подключение подачи и обратки через два рядом расположенных резьбовых патрубка.

Для подсоединения к ним труб использует специальную деталь в форме буквы Н (сантехники нередко называют ее бинокль) с двумя фитингами американка. Противоположные патрубки узла нижнего подключения оснащают наружной резьбой для подсоединения резьбовых фитингов трубопровода.

Футорки и заглушки. Популярные алюминиевые и биметаллические радиаторы имеют выходные резьбовые патрубки диаметром 1 дюйм (25, 4 мм).

Для подключения к ним арматуры стандартными диаметрами 1/2 или 3/4 дюйма в торговой сети реализуют комплекты с четырьмя переходными футорками (узкие муфты с разными резьбами) на диаметры 1 — 1/2 или 1 — 3/4 дюйма. В стандартный комплект также входят кран Маевского с ключом и заглушка.

Некоторые производители дополняют комплектацию винтовыми крюками для подвешивания радиатора и пластиковыми дюбелями для их крепления в стену.

Рис. 9 Комплекты монтажных футорок с заглушкой, краном Маевского и крюками

Двухтрубная схема

В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

Обвязка полипропиленовыми трубами: инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

https://youtube.com/watch?v=nnQz2VA7C_M

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления

При подключении радиатора к полипропиленовым трубам важно правильно подобрать фитинги (комплектующие для подключения радиаторов), выбрать нужные трубы и качественно провести монтаж

Использование полипропиленовых труб позволяет смонтировать теплый пол, классическую систему с радиаторами, спрятать трубы в стены.

Подбор комплектующих для обвязки

Обвязать систему можно при помощи следующих элементов:

• запорных элементов – стандартных шаровых кранов;
• заглушек, перекрывающих остальные каналы;
• кранов Маевского для спуска воздуха в момент сезонного запуска;
• герметиков – специальных составов или лент.

Запорный кран

Кран Маевского

Заглушки для радиаторов

Для контроля качества работы коммуникаций устанавливают:

• манометр для проверки уровня давления в трубах;
• ручной или автоматический терморегулятор, который позволяет выставлять радиатор на определенную температуру.

Правила выбора элементов контрольно-запорного и регулировочного типа

Термостаты могут не использоваться из-за дороговизны

Подключение своими руками радиаторов к системе отопления предусматривает применение дроссельных и запорных элементов. Тип арматуры зависит от количества контуров коммуникаций. Для одноконтурной магистрали понадобятся:

• шаровые краны для выключения радиаторов – 2 шт.;
• кран Маевского для спуска воздуха;
• байпас с вентилем;
• дроссели или клапаны-термостаты для регулировки температуры – могут не использоваться;
• автоматические воздухоотводчики.

Для диагональной схемы также применяется промывочный кран, но его можно заменить стандартным шаровым. При выполнении двухконтурной обвязки дополнительно применяется дроссель. То есть, для одного радиатора понадобится терморегулятор на подводной трубе, дроссель – на обратке и кран промывки при диагональном соединении.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой нужно начертить схему системы. Наряду с этим направляться учитывать, что существует пара вариантов подключения батарей:

Метод подключения	Изюминки
Однотрубный	Данная система есть наиболее несложной и экономной в плане расходования материалов. Но, она подходит только для маленьких помещений, поскольку теплоноситель по пути к последней батарее нагревает промежуточные, что ведет к неравномерному их нагреву.
Двухтрубный	Кроме этого представляет собой последовательное подключение, но, тёплый теплоноситель и «обратка» протекают по различным трубопроводам. Именно поэтому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка)	Таковой метод есть наиболее действенным, но одновременно с этим и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Выбор типа схемы зависит от изюминок жилья – количества помещений, их площади и пр.Определившись с типом системы, направляться своими руками изобразить на схеме размещение батарей отопления в помещении, фитинги и все другие элементы.

Наличие таковой схемы разрешит вычислить нужное количество материалов, и упростит предстоящую работу по монтажу системы.

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

• В первую очередь необходимо нарезать трубы в соответствии с размерам, указанным на схеме.
• Потом обрезанные торцы подготовленных отрезков необходимо зачистить от заусенцев.
• После этого концы отрезков необходимо зачистить особым приспособлением, работающим по принципу точилки для карандашей. Данная операция нужно для осуществления предстоящей пайки.
• Затем трубы и фитинги разогреваются в особом паяльнике, по окончании чего состыковываются.
• Потом трубопровод монтируется к стенкам при помощи особых держателей.

Совет! Если вы работаете паяльником для пластиковых труб в первый раз, перед тем как приступить к сборке трубопровода направляться потренироваться на обрезках.

Так, трубопровод планирует как конструктор.

Наряду с этим нужно выполнять следующие правила работы со сварочным аппаратом:

• Перед исполнением сварки аппарат необходимо разогреть до отключения, по окончании чего дождаться повторного включения.
• Нужно строго выполнять время нагрева соединяемых деталей. Для различных типов паяльников оно возможно различным. Исходя из этого перед применением устройства направляться ознакомиться с таблицей, которая в большинстве случаев имеется в инструкции.
• Соединять детали необходимо ровно, не допуская перекосов.
• По окончании соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода достаточно простой.

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе нужно выполнить его монтаж.

Данная работа осуществляется в таком порядке:

1. В первую очередь необходимо нанести разметку на места размещения батарей.

Наряду с этим направляться учитывать требования СНиП:

• расстояние от стенки должно составлять не меньше 2 см,
• расстояние от пола должно составлять около 10-15 см,

1. После этого выполняется монтаж кронштейнов. Наряду с этим нужно применять строительный уровень, дабы прибор размешался ровно. Для крепления кронштейнов возможно воспользоваться дюбель-гвоздями.

1. По окончании установки кронштейнов необходимо подвесить на них радиатор.

По таковой системе направляться установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

В первую очередь к батарее крепится переходная муфта. направляться подчернуть, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется особыми муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

• Потом к переходнику подключается шаровый кран, регулировочный вентиль либо радиаторный клапан.
• После этого кран соединяется с полипропиленовым теплопроводом.
• По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все главные моменты подключения батарей отопления к полипропиленовому трубопроводу.
