Составляем схему обвязки котла отопления на твердом топливе

Что такое правильная схема отопления с твердотопливным котлом?

Вот так подключают нагреватели на дровах, угле, брикетах или пиллетах.

Схема отопления частного дома с твердотопливным котлом – это совокупность нагревательных элементов, дополнительных устройств к котлу и контуру отопления, конструкционных единиц самой разводки, которые вместе образуют систему отопления дома с ее рабочими характеристиками. Полноценная отопительная система включает в себя котел, нагревательные элементы (радиаторы, трубы, полотенцесушитель и др.), контролирующие и предохранительные устройства, бак расширительный и др. Правильно выполненная схема – это контур отопления, соответствующий современным государственным стандартам и нормам.

Перечень основных государственных стандартов, согласно которым выполняется установка твердотопливных котлов отопления в частном доме:

  • государственные строительные нормы и основные положения о жилых зданиях от 2005 года;
  • государственный стандарт об устройствах, работающих на твердом топливе от 1995 года;
  • государственный стандарт, где описаны нагревательные элементы с производительностью 100 кВт (1993 год);
  • строительные нормативы о системе отопления и кондиционирования жилых зданий (1991 год);
  • строительные нормативы о теплоходных сетях.

Идеальный вариант – положится на специалистов. Они не только знают все необходимые требования для успешного монтажа системы, но и имеют соответствующий опыт в данном вопросе. Сделают все в лучшем виде.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца

Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

  • Стабилизация температуры в системе за счет повышенного объема воды в контуре;
  • Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
  • Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Монтаж системы отопления и обвязка котла

https://youtube.com/watch?v=v3THI8nJv6g

Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Обвязка твердотопливного и газового котла (электрокотла)

Данная обвязка актуальна и пользуется спросом у жителей загородных домов. Она позволяет организовать круглогодичный комфорт в доме, включая в общую обвязку несколько источников обогрева. Как правило, устанавливаются пары из газового котла отопления с устройством на твердом виде топлива, а также твердотопливное оборудование с электрокотлом.

Твердотопливный котел+электрический

Схема обвязки газового и электрического устройств с дровяным одинакова, достаточно проста, потому что использует теплоаккумулятор одновременно и как гидрострелку. Это позволяет снабжать теплом эффективно сразу большое количество обогревательных точек (радиаторы, теплый пол, бойлер, полотенцесушитель и т.д.). При этом тепло газового котла отопления (электрического) и дровяного заряжает буферный бак, а затем уже он снабжает энергией тепловой конечные точки обогрева.

Существует также другой вариант совместного подключения газового котла отопления (электрокотла) и твердотопливного, без использования емкости буферной, потому что это достаточно дорого. Здесь главным источником обогрева выступает котел дровяной, газовый – вспомогательный.

Принцип действия. После прогорания твердого топлива температура воздуха снижается. Это фиксирует установленный в комнате датчик и сразу же запускает котел газовый. Остывающий главный котел отключается автоматически. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Теперь уже в обратном порядке датчик комнатной температуры отключает газовое устройство обогрева.

Схема с такой обвязкой проста, ее можно самостоятельно установить.

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку.
Обвязка твердотопливного котла с теплоаккумулятором

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

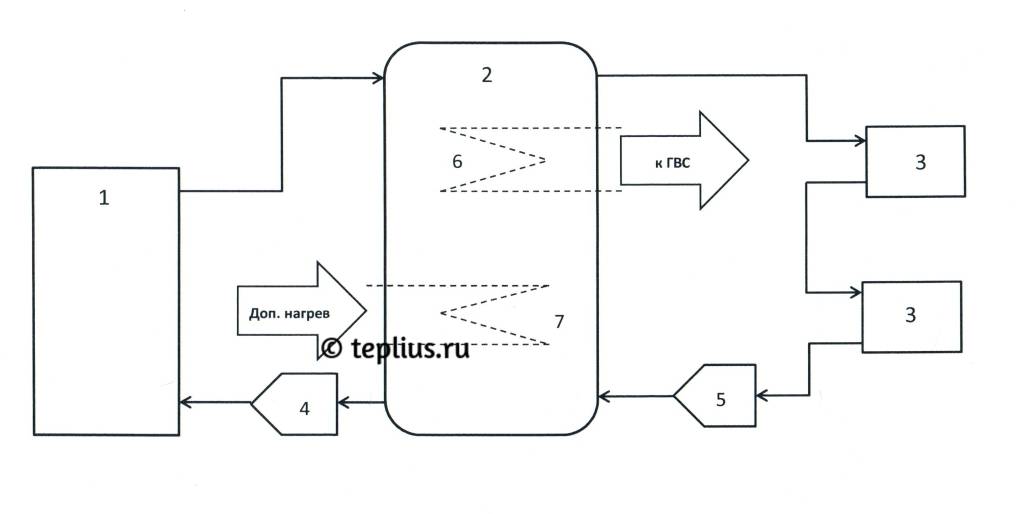

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

  • для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
  • для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
