Как и для чего работает дренаж?
Искусственно устроенный водоток представляет собой систему из подземного трубопровода и поверхностных каналов для сбора воды. Влага попадает в специальные ёмкости, а затем выводится за пределы участка. Слив может производиться как в естественные водоёмы, так и городские коллекторы.
Определить, нуждается ли участок в осушении можно по косвенным признакам. О большой увлажнённости грунта свидетельствует:
- наличие влаголюбивых растений (например, крапивы);
- подтапливание погребов и подвалов;
- долгое высыхание участка после дождя (остаются большие лужи, из которых плохо уходит вода).
Но даже при отсутствии таких тревожных признаков строения не застрахованы от повреждения водой. Например, в период ливневых дождей или во время активного таяния снега. По этой причине специалисты рекомендуют в любом случае монтировать дренаж вокруг фундамента и обустраивать ливневые стоки.
Полностью укомплектованная система состоит:
- из дренажных труб;

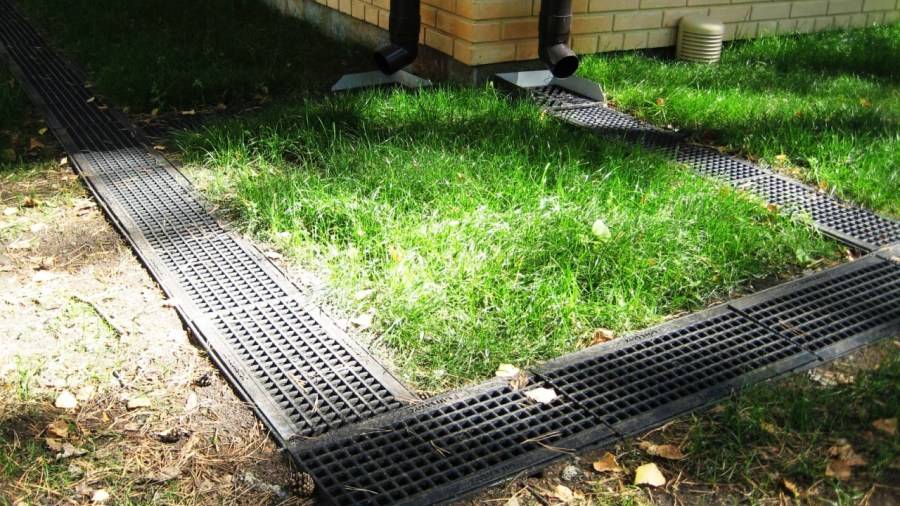

- ливневых стоков (желобов и дождеприёмников);

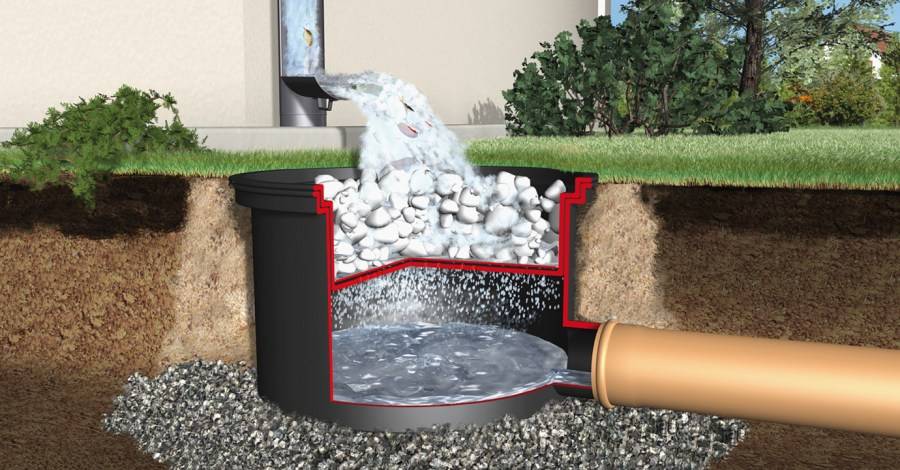

- пескоуловителей – особых механических фильтров на входе в коллектор системы;
- общих дренажных колодцев;
- коллектора с обратным клапаном (отсюда вода сбрасывается в грунт или водоём).
Проект дренажа по периметру участка – пошаговая инструкция
Перед составлением проекта необходимо узнать особенности участка:
- Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
- Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
- Нарисовать топографическую карту с указанием особенностей рельефа.
Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.
Пример устройства закрытой конструкции дренажа по периметру участка
- Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.

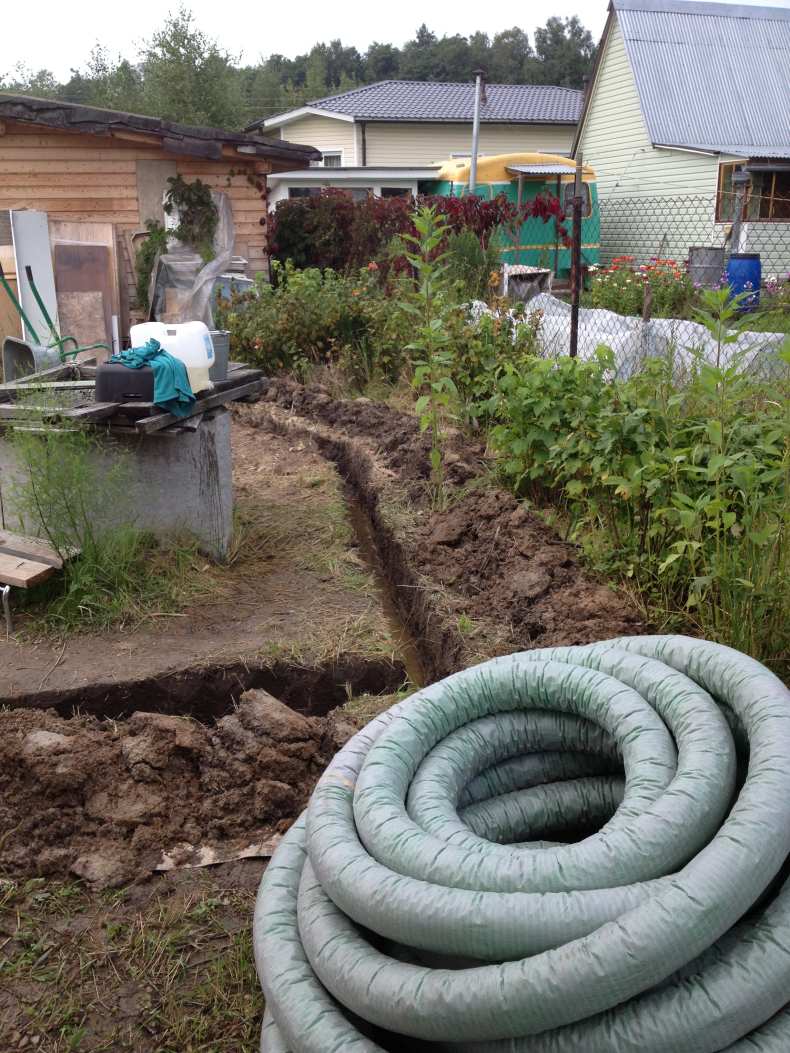

- По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
- Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
- Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
- После проверки дно засыпать речным песком на 10 см и утрамбовать.

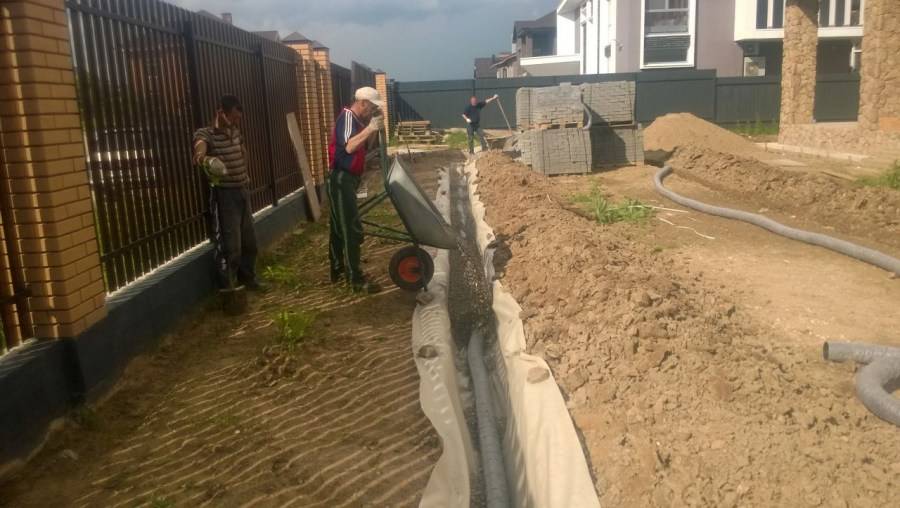

- Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
- Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
- Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
- Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
- Сложить внахлест края геотекстиля и закрыть траншею дерном.
Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.
dizlandshafta
Полезно4Бесполезно
Качественный дренаж: что это?
Чтобы верно оценить допустимые инвестиции, необходимо определить перечень решаемых задач
Если не знаете, для чего нужен дренаж, обратите внимание на следующие факты:
- При высокой влажности почвы активизируется жизнедеятельность слизней. Они уничтожают рассаду весной, портят овощи и ягоды. Негативное влияние на растения оказывают другие вредители и микроорганизмы.
- Такие условия благоприятны для процессов гниения, которые повреждают деревянные конструкции и портят внешний вид сооружений. Металлические изделия разрушает коррозия.
- Вода образует промоины в грунте, которые ухудшают технические характеристики дорожных подсыпок и фундаментов.
- Проникновение влаги в микротрещины вымывает связующие компоненты строительных растворов. Зимой, после нескольких циклов замерзания, могут быть повреждены силовые элементы конструкций.
- Сырость в подвалах и цокольных помещениях ухудшает условия хранения продуктов питания, портит вещи, декоративные покрытия.
- Высокий уровень поверхностных вод нарушает нормальное функционирование поля фильтрации автономной канализации. Загрязнение окружающей среды сопровождается вымыванием удобрений.
Перечисленных данных достаточно, чтобы понять необходимость применения соответствующих защитных мероприятий. Далее приведены сведения о том, как реализовать намеченные планы без лишних трудностей и чрезмерных финансовых затрат.
Инструкция по монтажу ПФ
Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.
Земляные работы — устройство траншей

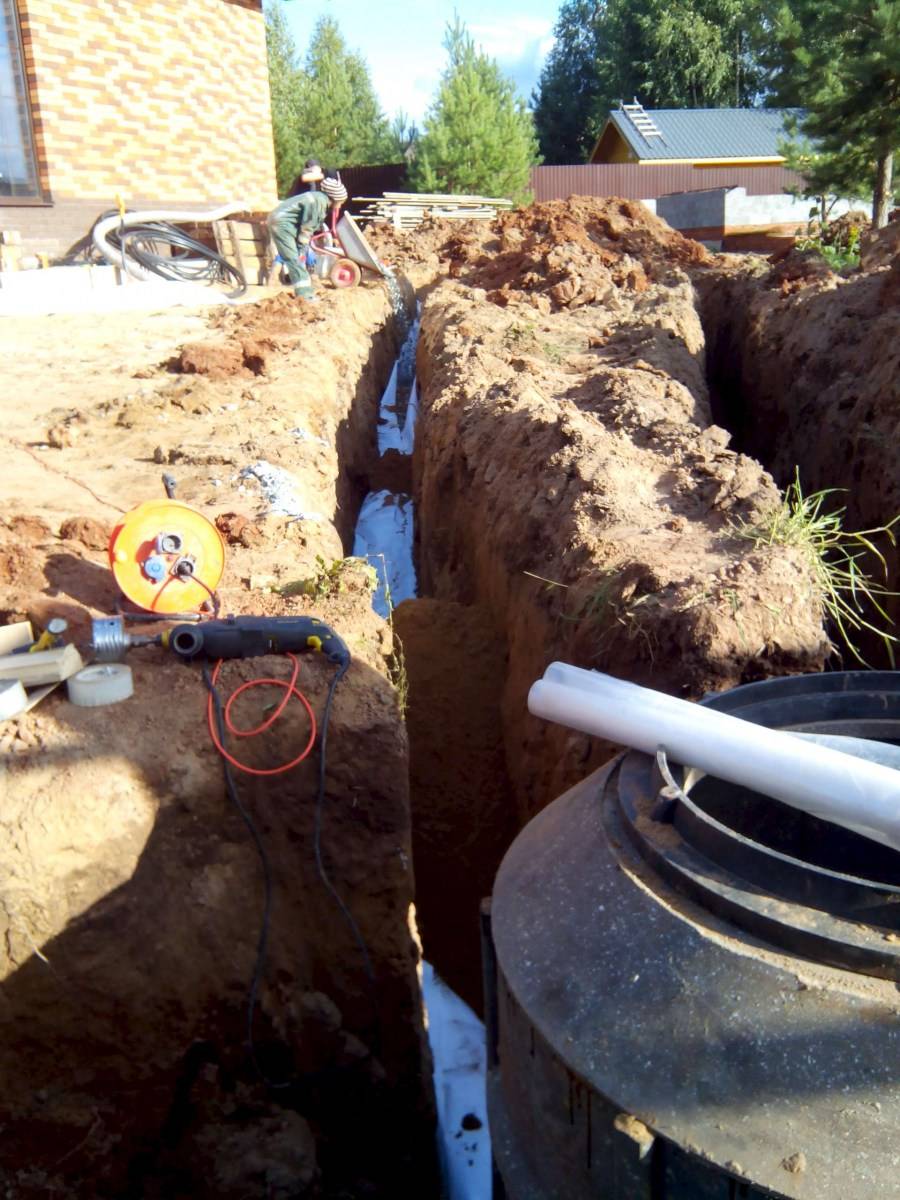

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.
Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.
При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».
Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.
Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.
Укладка перфорированных труб
На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы.
Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.
Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.
Как грамотно наладить вентиляцию
Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.
Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.
Обратная засыпка и дальнейшее обслуживание
После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.
Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).
Технология, как правильно делается дренаж для канализации на дачной и садовой территории
Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.
Что нужно, чтобы ставить?
Для самостоятельного обустройства дренажной системы понадобятся:
- дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
- песок с размером частиц 1-1,5 мм;
- гравийная засыпка с величиной фракций материала 20-40 мм;
- геотекстиль.
Как закладывать в канаву, устанавливать и соединять для отвода воды?
Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:
- Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
- Определяют направление прокладки дрены и места установки сборников жидкости.
- Производят разметку на участке.
- Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
- На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
- Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
- Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
- Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
- Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
- Все соединения проверяют на наличие утечек.
- После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
- Засыпают грунтом и закапывают, так как работы закончены.
Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.
Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.
Как ее установить и правильно закопать рассказано далее. Для её сооружения:
- вырывают траншею необходимой ширины глубиной 1-1,5 м;
- дно покрывают слоем песка толщиной 10 см;
- сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
- на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
- покрывают на 10 см слоем щебня;
- застилают геополотном;
- укладывают слой грунта.
Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.
Глубинная конструкция
Более эффективным способом дренажа участка и защиты его от скопления избыточной влаги будет установка комплекса отводящих труб. Они укладываются с наклоном по направлению к колодцу или коллектору.
Установка труб может быть произведена на глубине до 1,5 м, т.е. будет находиться ниже подошвы фундамента. Так вы сможете обеспечить качественный отвод грунтовых вод. Поэтому их закладывают не только по периметру зданий, но и в середине участка елочкой по направлению к колодцу с шагом 10-20 м.
Если дом находится на склоне, то такую систему обустроить проще по сравнению с ситуацией, когда здание расположено на ровной местности. В этом случае приходится варьировать глубиной траншей, создавая уклон 10-30 мм на 1 м трубы.
Но для длинных дренов возникает большой перепад высот, что существенно нарушает конструкцию. В таком случае рекомендуют использовать несколько колодцев:
- Поворотные – устанавливаются в местах соединения труб и служат для чистки всей системы.
- Водоприемные – используются для сбора влаги с последующей принудительной откачкой.
- Поглотительные – глубиной свыше 2 м с возможностью вывода излишней воды через дно в песчаный или супесчаный грунт. Внизу такого колодца создается фильтрующий слой из песка, гравия, щебня.
На фото дренажной системы, обустраиваемой на дачных участках, вы сможете увидеть специфику и различия предлагаемых двух технологий.
Каково назначение дренажной инфраструктуры?
Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.
Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.
Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:
- Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
- Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
- Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
- В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
- Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.
Каково назначение дренажной инфраструктуры?
Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.
Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.
Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:
- Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
- Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
- Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
- В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
- Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.
Обустройство поверхностного дренажа
Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.
В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.
Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.
Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.
Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.
Способы осушения без дренажа
Если было решено, что дренаж на участке не нужен, то существуют более дешевые и простые способы избавиться от чрезмерной увлажненности.
К примеру, для снижения влажности в огороде можно сделать более высокие грядки. Однако есть небольшой недостаток – между грядками будет скапливаться вода.
Подобным вариантом служит выбор для посадки влаголюбивых растений и культур. Конечно на выращивание некоторых многолетних представителей, например деревьев, уйдет немалое количество времени, зато результат будет стоящий.
Так, из деревьев подойдут ива, клен или береза; из кустарников:
- Ирга,
- Шиповник,
- Смородина;
Из цветов:
- Астра,
- Ирис,
- Гладиолус.
Установка дренажной системы для отвода грунтовых вод.

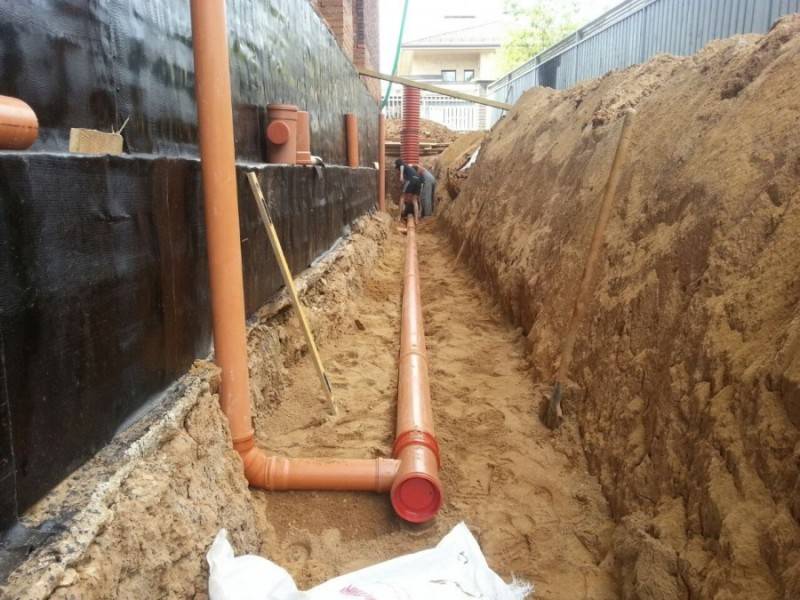

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.
Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.
Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.
Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.
- Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
- Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
- По составленной схеме производят разметку траншей с помощью колышков и верёвки.
- Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
- Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
- Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
- Выполняют засыпку щебня слоем 7-10 см.
- Укладывают дренажные перфорированные трубы отверстиями вниз.

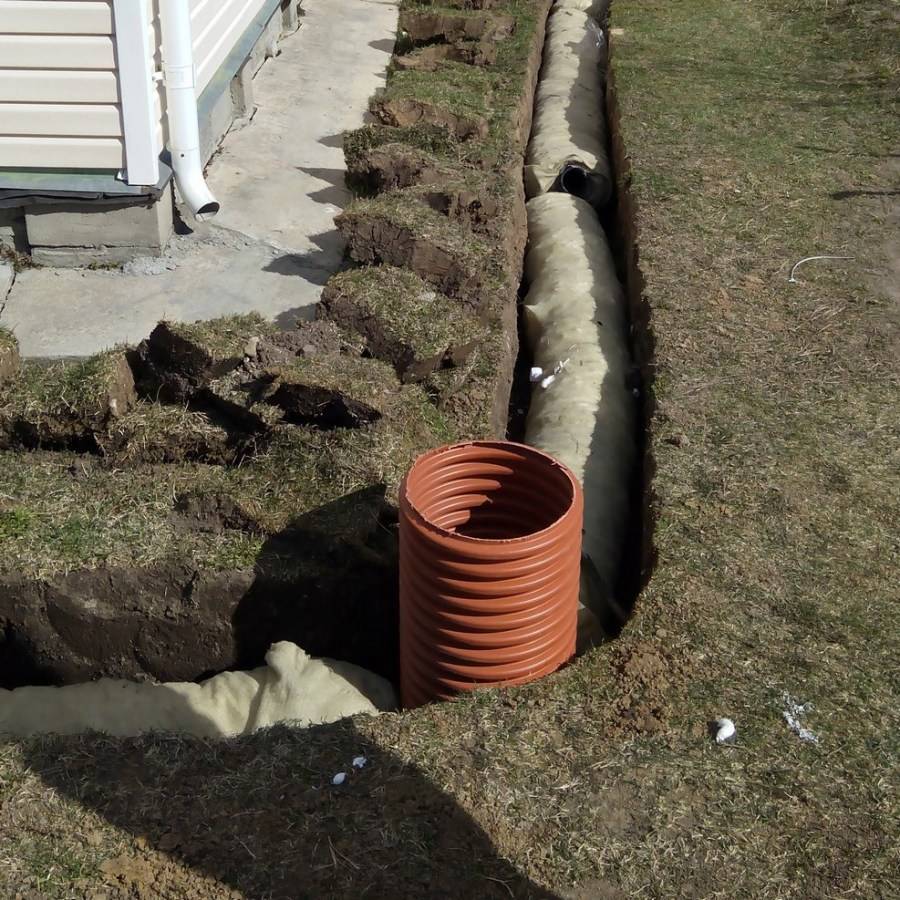

- Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
- Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
- Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
- Выполняют обратную засыпку траншеи.
дренажная система для отвода грунтовых вод
Видео устройства глубинного дренажа:
Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.
поведение воды и частиц в трубе в зависимости от её уклона
Чем меньше диаметр трубы тем больше оптимальный угол её наклона:
оптимальный уклон трубы в зависимости от её диаметра
Отвод собранной воды осуществляется одним из трех вариантов:
- в дренажную трубу;

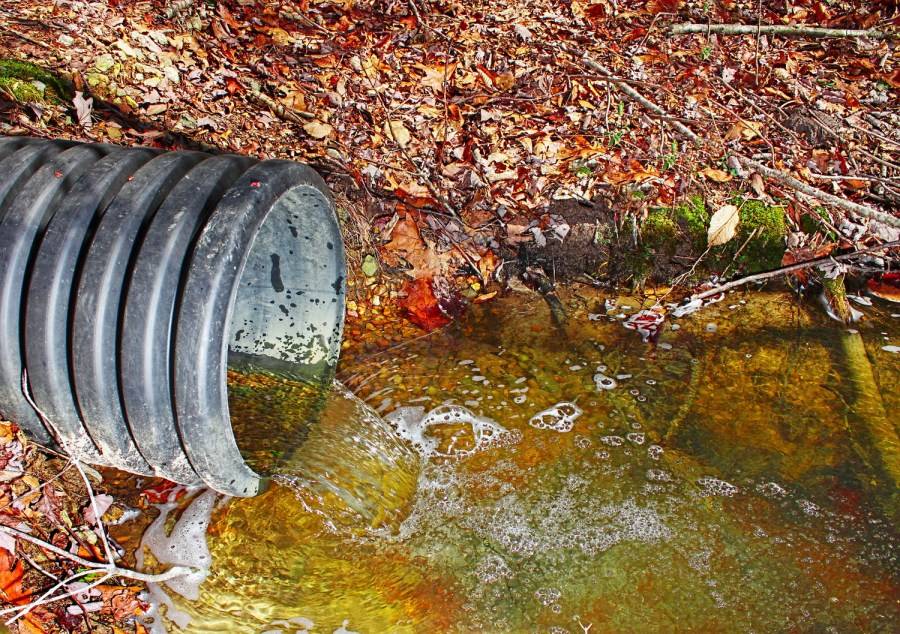

- на поверхность земли, с дальнейшим оттоком по естественному уклону;
- в канализационную систему
Отвод воды через дренажную трубу
установка для отвода воды из дренажной системы в грунт
В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:
- На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
- Дно траншеи засыпают песком.
- На песок укладывают слой геотекстильной ткани.
- Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
- На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
- К трубе с помощью переходников присоединяют трубы водоотведения.
- Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
- Производится обратная засыпку траншеи исходным грунтом.
Дренажная система своими руками
Выполнить все необходимые работы по установке дренажа можно как и своими руками, так и наняв бригаду специалистов. Рассмотрим этапы по самостоятельной установке дренажа:

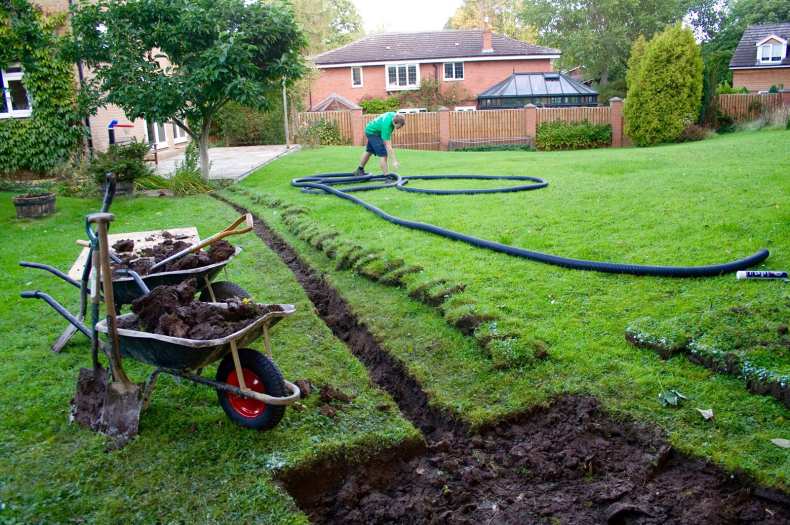

- Для начала нужно выкопать необходимые канавы под дренажные трубы.
- На этом этапе проходят работы по утрамбовке канала. Утрамбовать канал можно, попрыгав по нему.
- На дно и стенки канала засыпается песок и щебень.
- На этом этапе нужно накрыть поверхность геотекстильным полотном. Края полотна должны выходить из канала с запасом.
- Промывается гравий и выкладывается на дно траншеи. Слой гравия должен быть примерно 20 сантиметров.
- Дренажные трубы оборачиваются геотекстильным полотном.
- На этом этапе дренажные трубы располагают в канале. Там же происходит их соединение с помощью муфт.
- В тех местах, где происходит объединение трёх и более труб, нужно установить колодцы. Помимо этого, их установка проводится каждые 50 метров.
- Сверху конструкция засыпается гравием. Слой должен составлять около 20–25 сантиметров.
10. Края геотекстильного полотна, которые были сохранены с запасом, накрывают всю систему. - Сверху система засыпается почвой.
- Собранная вода применяется или в хозяйственных целях или сливается в ближайший овраг.
Обеспечить отток лишней влаги на участке несложно. Но прежде, чем приступать к работам, следует внимательно изучить географию местности, тип почвы и выяснить, насколько глубоко находятся грунтовые воды. От полученных сведений и нужно отталкиваться при выборе вида системы дренирования, типа труб и особенностей их укладки. Только при правильных расчетах дренажная сеть будет функционировать правильно.
