Особенности установки оголовка на скважину

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

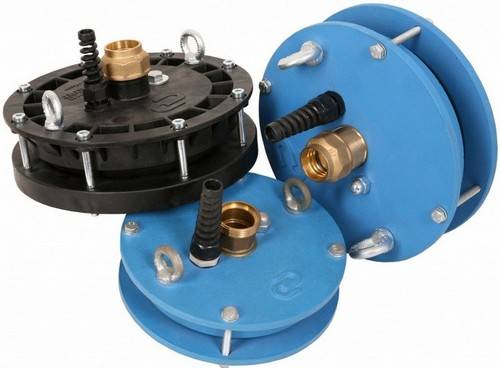

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал	Преимущества	Недостатки
Пластик	Небольшая масса. Стойкость к коррозии. Относительно невысокая цена.	Недостаточная механическая прочность. Дешевые модели становятся хрупкими при низких температурах.
Сталь	Компактные габариты. Достаточная прочность. Хорошая герметизация за счет плотной затяжки болтов.	Склонность к коррозии при повреждении защитного слоя. Достаточно высокая стоимость.
Чугун	Прочность на сжатие. Устойчивость к коррозии.	Значительная масса. Риск растрескивания при ударных воздействиях. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Назначение затвора

Приоритеты обустройства системы водоснабжения — качество и непрерывность. Именно их и призвано обеспечить небольшое, но многофункциональное устройство сверху скважины. Задачи, решаемые герметичной крышкой:

• предотвращение источника от попадания талых и грунтовых потоков жидкости при подтоплении устья;
• защита питьевой воды от проникновения внутрь трубы мелких животных, грязи и посторонних предметов;
• снижение риска замерзания ствола скважины в зимнее время;
• надёжное удержание насоса, подвешенного на тросе, который закреплён в оголовке;
• герметичный пропуск водовода и электрического кабеля сквозь крышку;
• обеспечение сохранности оборудования при посягательстве злоумышленника на хищение;
• упрощение эксплуатации и технического обслуживания скважины.

https://youtube.com/watch?v=A0_BZqnhwbk

Почему важен оголовок

Городской житель часто не в состоянии понять, насколько важно соблюдать чистоту водного источника. Мы привыкли, что чистая вода появляется с поворотом крана на кухне или в ванной. И если воды нет, это повод для возмущения

В случае устройства собственного водоснабжения, возмущаться засорением скважины и снижением дебета, то есть количества доступной для откачки воды, не придется

И если воды нет, это повод для возмущения. В случае устройства собственного водоснабжения, возмущаться засорением скважины и снижением дебета, то есть количества доступной для откачки воды, не придется.

Какие случайные загрязнения могут угрожать частной точке водозабора?

Диаметр скважины составляет всего лишь 11-18 см. Казалось бы, что может попасть в такое небольшое отверстие? К сожалению, очень многое. И небольшой диаметр играет скорее отрицательную роль. Для засорения достаточно предметов небольшого объема. Птицы, мелкие животные, губки, инструменты, комки грязи, все эти предметы могут полностью перекрыть доступ к воде и извлечь их достаточно сложно.

На практике доводилось сталкиваться со случаями, когда причиной засорения оказывался просто крупный камень, неизвестным образом попавший в обсадный колодец. Стоимость извлечения камня обошлась владельцу скважины в десятки тысяч рублей. Стоимость крышки может быть от 500 рублей при самостоятельном изготовлении, до полутора – двух тысяч при приобретении в специализированном магазине.

Работы по очистке скважины весьма трудоемки и занимают много времени или стоят серьезных денег. Поэтому лучше не скупиться на устройство или приобретение правильной закрывающей крышки.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Для чего нужен оголовок для скважины?

Помимо защиты глубинного колодца от попадания мусора, оголовок предназначен для крепления троса, удерживающего насос, сквозь него пропускается подающий питание на электрическое оборудование кабель и труба, по которой будет подниматься вода. Помимо этого, монтаж оголовка на скважине может решить следующие вопросы:

• качественная герметизация устья глубинного резервуара, защищающая его от весенних паводков из-за обильного таяния снега;
• защита скважины от попадания в питьевую воду грязи при поднятии поверхностной грунтовой воды;
• защита насосного оборудования и сопутствующих ему комплектующих от кражи или нанесения вреда злоумышленниками;
• защита скважины от внутреннего промерзания колодезной части с наступлением сильных морозов в зимний период года;
• предотвращение попадания в питьевую воду мусора, пыли и других загрязнений, проникающих в незакрытую скважину снаружи;
• возможность качественного подвешивания погружного насосного оборудования;
• увеличение эффективности и удобства использования водных ресурсов.

На сегодняшний день максимальной популярностью среди потребителей пользуются оголовки, в изготовлении которых используется пластик, сталь или чугун. Если пласт питьевой воды залегает на незначительной глубине, то чаще всего приобретают или изготавливают самостоятельно крышку из пластика, в остальных случаях отдают предпочтение стальным или чугунным изделиям.

Как сделать оголовок самому

Итак, самое главное – сооружение самодельного оголовка. Для удобства и ясности нужно разделить этот процесс на 2 этапа: сооружение его главных деталей и монтаж получившейся конструкции на устье скважины.

1 этап: подготовка деталей

Пластиковые крышки отличаются хорошими эксплуатационными характеристиками и легким весом.

Начните с собственно создания основных частей конструкции. Первое, с чем нужно определиться, это материал. Оголовки бывают металлическими (из стали, чугуна или алюминия) и пластиковыми. Для самостоятельного создания подойдет только металл. Наиболее популярные варианты – это нержавеющая сталь, алюминий.

Вам понадобятся:

• один лист выбранного металла толщиной от 1 см;
• 6 или 8 болтов;
• 3 рым-болта;
• 1 карабин (к нижнему рым-болту);
• крепкий металлический трос;
• вводные штуцеры;
• пластиковая труба для подачи воды.

А теперь нужно понять устройство конструкции:

1. Из листа металла делаете фланец. Внутренний диаметр фланца замеряется по наружному диаметру обсадной трубы: он должен быть на 1-2 мм больше диаметра трубы.
2. Когда фланец вырезан, вырежьте к нему заглушку; размер заглушки должен совпадать с размером фланца. Ее толщина должна составлять 8-10 мм. В крышке делайте отверстия: для кабеля питания насоса и водонапорных труб, 6-8 отверстий для болтов (соответственно, столько же, сколько на фланце), 3 отверстия для рым-болтов.
3. Установите вводные штуцеры для кабеля и труб в проделанные отверстия.
4. Установите 3 рым-болта в ранее проделанные отверстия: 1 снизу – крышки, 2 сверху – нее. Нижний рым-болт послужит для крепления насоса, а верхние рым-болты – для большего удобства поднятия насоса.
5. Последняя задача на данном этапе – прокладка из резины, которая будет проложена между крышкой и фланцем. Естественно, по размерам она должна соответствовать обеим деталям, точнее, их внутреннему диаметру.

2 этап: сборка заготовленных деталей и монтаж конструкции

Наконец, когда вы поняли устройство оголовка и главные детали для него готовы, можете приступать к этапу монтажа устройства на скважину своими руками.

Поэтому с ее подготовки и начинается весь монтаж:

1. Следует перпендикулярно срезать обсадную трубу. Этот шаг нужен, для того чтобы труба подходила под габариты крышки. Шлифуйте края трубы, полностью уберите все неровности и покройте края антикором.
2. Вторым шагом является погружение насоса в скважину. Первым делом нужно отмерить нужную длину троса и отрезать нужный кусок. Готовьте насос к погружению в соответствии с правилами, указанными в инструкции, прилагаемой к насосу. Теперь берите пластиковую трубу и кабель питания насоса. Скрепите вместе пластиковую трубу, кабель и трос: это делается хомутами.
3. Трубу с тросом и кабелем необходимо продеть сквозь крышку оголовка. К рым-болту, который прикреплен к крышке снизу, крепите карабин. На этот карабин крепите один конец троса.
4. Пришло время приваривать фланец к обсадной трубе. Когда фланец закреплен на трубе, кладите на него прокладку и спустите насос. Кладите крышку, которая закрывает верхнюю часть обсадной трубы, поверх.
5. Остается только плотнее прижать прокладку между крышкой и фланцем и соединить их болтами.

https://youtube.com/watch?v=evCaLRk3_tE

Готово! Работы можно считать законченными. Вы сделали собственный оголовок, остается только пользоваться плодами своих трудов. Если вы следовали описанным здесь рекомендациям, будьте уверены, что самодельный оголовок повысит срок эксплуатации вашей скважины не меньше, чем это мог сделать покупной.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Установка оголовка на ствол скважины

Монтаж оголовка производится очень просто. Для этого сначала надо его разобрать, затем подрезать ствол скважины ровно горизонтально под необходимую высоту. Кстати, высота определяется размерами приямка или кессона, где скважина будет располагаться.

Установка оголовка на скважину

Все остальные действия проводятся по нижеследующему алгоритму.

На трубу надевается прижимной фланец, а за ним резиновая прокладка. Фланец устанавливается широкой стороной вверх, то есть, точно так же, как он был установлен в сборном состоянии в оголовке.
Через отверстие крышки продеваются электрический кабель и шланг для перекачки воды. Оба они соединяются между собой хомутами через каждые 1,5-2,0 м.
На карабин надевается конец троса, второй закреплен к насосу

Очень важно правильно выбрать длину троса, она должна соответствовать глубине скважины с учетом длины насоса и фильтрационного слоя воды внутри осадной трубы, который равен 4-5 м.
Теперь внутрь скважины надо опустить насос, равномерно с ним опуская и шланг с кабелем.
Как только насосная установка достигла своего уровня, трос натянется, а крышка плотно ляжет на края обсадной трубы.
Теперь надо поднять до уровня крышки резиновую прокладку и прижимной фланец.
Установить четыре болта, соединяющих крышку и фланец, и затянуть их крест-накрест. То есть, сначала затягивается один, затем противоположный, после этого соседний и последним противоположный соседнему

Затягивать сначала надо от руки, после попеременно в последовательности, как описано выше (крестообразно) до полной стыковки двух частей оголовка.

Оголовок в сборе на обсадной трубе

Обычно скважинный насос приходит в комплекте только с питающим кабелем. Трос и шланг приобретаются отдельно

Поэтому очень важно сразу подобрать оголовок, чтобы его отверстие соответствовало диаметру шланга. При этом длину троса и шланга надо будет подгонять под глубину опускания насоса в скважину

Если длины кабеля не хватило, то его придется наращивать с учетом полной изоляции стыка, потому что внутри обсадной трубы влажность всегда повышенная.

Как уже было сказано выше, герметичность оголовка – наиважнейшая составляющая эффективной эксплуатации скважины. Поэтому отверстия, через которые будут пропущены кабель и шланг, надо также герметично закрыть. Поэтому для полимерного шланга таким герметиком выступит цанговый зажим. А для кабеля можно использовать специальный ввод в виде узкой втулки. Оба эти приспособления хорошо видны на фото ниже.

Пластиковые и стальные оголовки

Монтаж конструкции оголовка своими руками

Как правило, бурение скважины и установка на нее оголовка все это входит в одну стоимость. Поэтому у вас есть существенный вариант сэкономить — провести монтаж конструкции самостоятельно. Вам необходимо лишь сделать правильный выбор в соответствии с характеристиками скважины, итак приступим и выполним работу поэтапно.

1. Изначально подготавливаем к работе обсадную трубу. Вы должны ее срезать так, чтобы она была видна на 10-15 см на поверхности земли также смазываем ее верх машинным маслом или солидолом. При этом смотрите, чтобы вещество не попало вовнутрь источника.
2. Берем первый металлический фланец и надеваем его на трубу скважины, прижимая к поверхности грунта. Помните, что варианты от джилекс 133 мм будут удобнее всего в эксплуатации.

3. Затем надеваем резиновый бублик сверху на фланец. Он должен быть эластичным, но не растянутым. Послужит как уплотнитель для конструкции.

4. Следующим шагом берем крышку с установленным на ней вторым фланцем, и продеваем в специально предназначенные отверстия трос со шлангом или трубой для откачивания воды и электрический кабель.
5. Надежно фиксируем трос на карабине под крышкой, а провод немного натягиваем и аккуратно опускаем насос, удерживая его за трос вместе с оголовком. Когда насос достиг нужной глубины, крышку устанавливаем на обсадную трубу и надежно скрепляем с нужных сторон укомплектованными болтами.

Теперь работу по монтажу скважинной защиты можно считать оконченной.
