Как выполнить опрессовку системы отопления своими руками

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим. В основной части акта указываются:

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Проверка систем парового и панельного отопления

Опрессовка систем панельного отопления гидростатическим методом выполняется на стадии монтажа при условии полного доступа к узлам и приборам через монтажные окна. Условия для опрессовки, в том числе собственными руками, подразумевают подъём давления внутри системы до уровня 1 МПа.

Если схема обогрева построена с учётом совмещения отопительных панелей с другими приборами нагрева, значение испытательного давления устанавливается равным параметрам других приборов нагрева.

Опрессовка систем отопительных панелей манометрическим способом выполняется под давлением воздуха 0,1 МПа. Время выдержки 5 минут. Допустимое снижение давления не больше 0,01 МПа.

Индивидуальные условия испытания применяются к трубопроводам и оборудованию паровых систем. Если паровое отопление рассчитано на рабочее давление 0,07 МПа, значение испытательного давления гидравлическим способом составит 0,25 МПа.

При рабочих давлениях больше 0,07 МПа опрессовка проводится под давлением Р раб + 0,1 МПа, но не менее 0,3 МПа. Время выдержки для паровых систем – 5 минут. Допустимая разница давления в минус не более 0,02 МПа. После завершения испытаний контур дополнительно проверяется под рабочим давлением пара.

Если при проведении опрессовки по манометрической методе определить утечку среды из системы отопления сложно на слух, можно намылить соединительные узлы и места вероятных ослаблений трубопровода

Условия составления акта гидравлического испытания водопровода

Начинается все с визуального осмотра всех элементов системы. Речь идет о стояках, магистралях, заглушках, соединениях и так далее. После этого принимается решение о проведении промывки напорного элемента и отдельных частей системы. Физико-химические параметры раствора, используемые для этих целей, определены требованиями СНИП. Задача промывки – удалить образовавшиеся отложения.

Программа тестов включает обязательное заполнение системы водой с последующим спуском воздуха.

Подделывать акт ни в коем случае нельзя

Дальнейший порядок действий выглядит следующим образом:

• Подключается компрессор;
• Спускается давление;
• В бланк фиксируются все точки, где обнаружено отсутствие необходимого уровня герметичности;
• На основании собранной информации проводится локальный ремонт газопровода или водопровода;
• После его завершения проводится повторный тест, призванный оценить эффективность проведенных манипуляций;
• Составляется акт, в котором указывается готовность системы к постоянной работе или  необходимость дальнейшего ремонта.

Как только все тесты завершены, начинается оценка полученных данных. Проводится она на основании утвержденной методики. Чем меньше ошибок допустит исполнитель, тем больше вероятность, что итоговый документ будет утвержден.

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

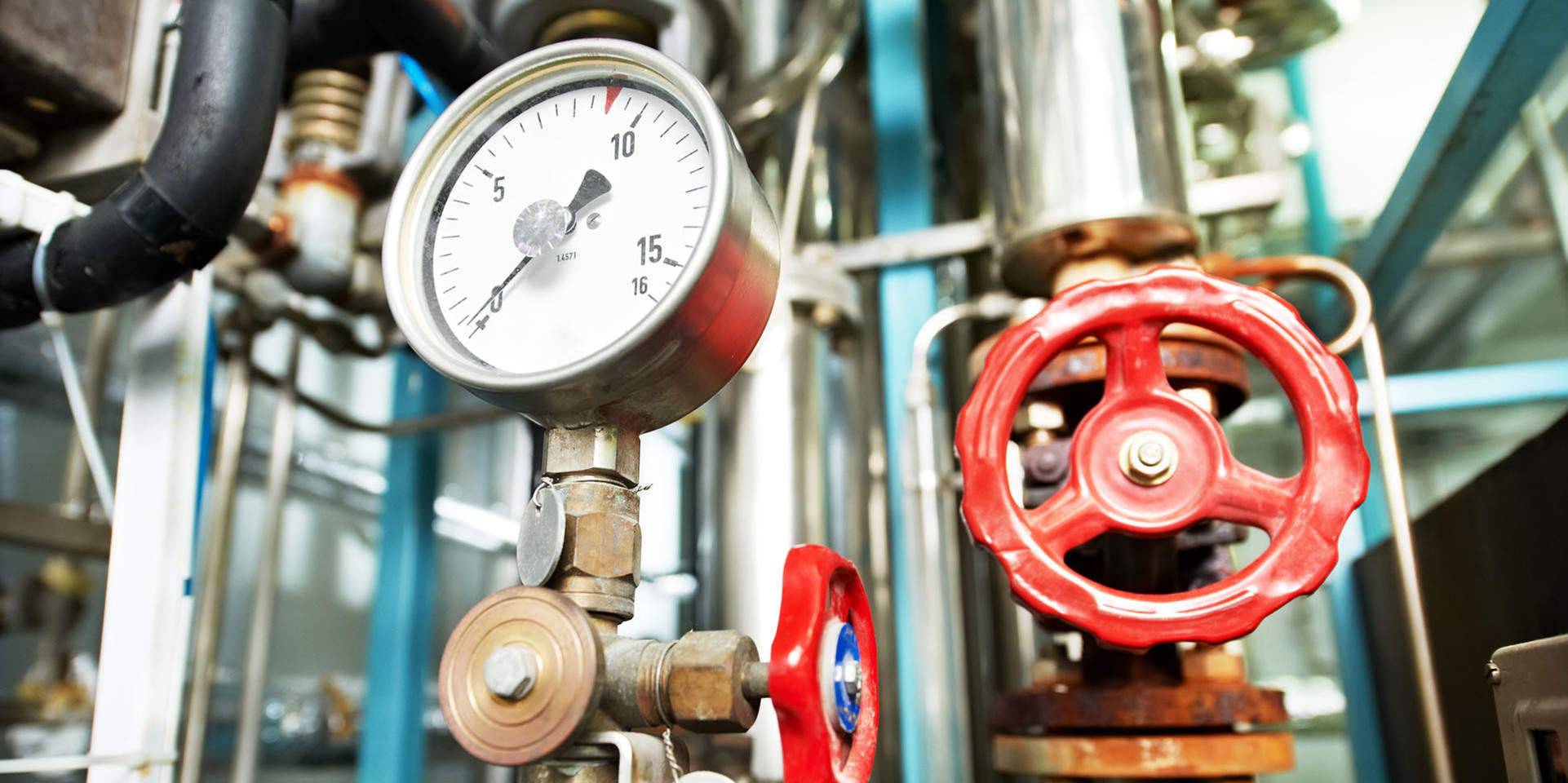

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве — 10 бар.

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

• горячим теплоносителем;
• холодной водой;
• воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

1. На коллекторном узле закрываются краны обратки.

1. Устанавливается давление в районе 2,5 атмосфер.

1. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

1. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

1. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

1. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

1. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
2. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

1. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
2. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Схема проведения опрессовки системы отопления воздухом

Опрессовка системы отопления воздухом

Процедура опрессовки проводится либо водой, либо воздухом. Последнему варианту предпочтение отдаётся в холодное время года, чтобы исключить вероятность замерзания воды в системе в случае возникновения в ней какого-либо дефекта.

Технология выполнения опрессовки воздухом достаточно проста. В любом, удобном для вас, месте системы отопления (СО) подключается компрессор, который нагнетает воздух в батареях отопления и магистралях системы. Его давление повышается до заданной величины. После чего изменение давления контролируется по манометру.

В тех случаях, когда работы выполнены качественно, давление в системе со временем не падает.

Опрессовка системы отопления воздухом выполняется в определенной последовательности.

Во-первых, необходимо полностью слить воду из системы.

Далее, нужно перекрыть и загерметизировать выбранный участок СО, подлежащий последующему контролю. То есть ветка, подлежащая опрессовке, полностью отсекается от центрального водовода.

Эта процедура выполняется с использованием имеющейся запорной арматуры (вентили или краны), расположенной в конце и в начале участка.

До начала выполнения данного этапа работы следует выполнить определённые подготовительные мероприятия. А именно:

1. Провести внимательный осмотр всей запорной арматуры;
2. При необходимости добавить сальниковые уплотнения, чтобы герметичность была полной;
3. Реставрировать, где это необходимо, трубопроводную изоляцию.

К контролируемому участку необходимо подключить компрессор, мощность которого подбирается с учётом внутренних объёмов тестируемого участка.

Затем требуется создать на данном участке избыточное давление, величина которого должна не менее, чем в два-три раза превышать заданное для СО рабочее давление. (То есть, при рабочем давлении до 2 атмосфер, давление в системе при опрессовке её воздухом необходимо довести, как минимум, до 5 атмосфер).

Как правило, компрессор подключают либо к сливному крану СО, либо к одному из радиаторов, выкрутив из него предварительно кран Маевского (спускник воздуха системы отопления) и поставив вместо него переходник, позволяющий пристыковать шланг компрессора.

Далее осуществляется проверка всех, имеющихся в системе, мест соединений на наличие протечки (отсутствие герметичности сборки). При этом необходимо просмотреть именно ВСЕ соединения, не только разъёмные, но и паяные (если СО собрана из пропиленовых труб).

В тех случаях, когда опрессовка проводится воздухом, все соединения следует предварительно промазать мыльным раствором. Если указанная процедура выполняется водой, то протечки станут заметны и без этого.

Резюмируя вышеизложенное можно сказать. Что процесс контроля опрессовки проходит так:

• Закачиваем воздух. В батареях отопления и магистралях СО он должен достигнуть заданного давления. величину которого контролируем по манометру;
• При достижении необходимого давления отключаем компрессор;
• Фиксируем исходное давление и оставляем магистраль на сутки (минимальное контрольное время – 8 часов);
• По истечении времени производим сравнение величины первичного и фактического давления. При отсутствии разницы – работы выполнены качественно, и система является герметичной. В противном случае требуется поиск места утечки и выполнение доработок.

Выполнив опрессовку, следует оставить магистрали под избыточным давлением на сутки (24 часа). За это время проявятся все возможные утечки. Следует учитывать и то, что из-за суточных перепадов температур давление в СО частично опустится, так как воздух, остывая, сжимается.

Уровень давления в системе контролируется манометром, который необходимо подключить к системе через обратный клапан. В противном случае никаких результатов увидеть не удастся.

Завершив проверку качества опрессовки, переходим к следующему участку. И так до полной проверки всей системы.

После завершения опрессовки необходимо удалить воздух. В системе отопления его оставаться не должно. Она заполняется теплоносителем и проводится пробный запуск СО.

Если при нагреве котла в магистралях появляются шумы, значит, в системе остались воздушные пробки. Необходимо ещё раз спустить воздух.

Материалы и оборудование для проведения работ

Основной инструмент для опрессовки труб, это:

• Опрессовщики (ручные и автоматические);
• Воздушный манометр;
• Шведский ключ № 2;
• Газовый ключ № 2;
• Штыковая отвёртка № 2;
• Расходные материалы (уплотнительные и прокладочные).

Последовательность работ

Опрессовка ведется при отключенной отопительной системе при удаленном из нее теплоносителе.  Для предупреждения нарушения целостности трубопровода необходимо вести постоянный контроль уровня давления.

Испытания должны проводиться с учетом специфических характеристик системы и учитывать:

• параметры материала трубопровода;
• качественные показатели арматуры;
• этажность здания;
• схему разводки.

Система нуждается в опрессовке

Последовательность действий при проведении опрессовки унифицирована и проводится в следующем порядке:

• Часть трубопровода, которая подлежит проверке, отключают. При автономном отоплении останавливают работу котла.
• Удаляют теплоноситель.
• Отопительный контур заполняют водой с температурой ниже 45 градусов Цельсия.
• По ходу заполнения магистрали осуществляют сброс воздуха.
• В систему включается оборудование для нагнетания давления.
• Увеличивают давление до значения, предусмотренного проектом как рабочее. При этом ведется визуальный контроль состояния системы.
• Плавно повышают давление (это обязательное условие) до уровня, предусмотренного испытанием.
• Фиксируют значение давления на контрольном манометре.
• Выдерживают в течение 10 минут пробное давление.
• Визуально осматривают с целью обнаружения явных протечек, подозрительных участков соединений и иных неисправностей. Проверяют работоспособность запорной арматуры.
• Снимают показания манометра. Если падение давления не наблюдается, то считается, что система прошла испытание. Если есть неполадки, то их устраняют, и процедура повторяется.
• По итогам мероприятия составляется акт.

Воздушная опрессовка используется при отсутствии возможности использования воды или проведении испытаний при низких температурах, когда есть вероятность замерзания жидкости в трубопроводе. При использовании пневматического метода испытания показателем разгерметизации контура служит изменение показаний давления на манометре. Для определения аварийных участков места, которые могут иметь проблемы, покрываются мыльным раствором.
