Опрессовка трубопровода: порядок проведения операции на инженерных сетях водоснабжения и отопления

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Что такое опрессовка?

При вводе в эксплуатацию новых домов, или при переделке уже существующих систем водоснабжения в старых домах, необходимо производить проверку герметичности таких систем. Это обязательное мероприятие, направленно на предотвращение негативных последствий, таких как провыв труб и затопление этажей. От плесени и сырости потом избавиться сложнее и трудозатратнее. А если учесть сумму, которая может пойти на ремонт помещений и труб, то опрессовка является незаменимым средством профилактики.

Итак, опрессовка – это способ гидравлического испытания закрытой системы отопления и водоснабжения, используя избыточное давление. Опрессовку, как правило, проводят после окончательного монтажа отопительных систем, и систем холодного и горячего водоснабжения. Часто, опрессовку применяют для систем газоснабжения, а также после укладки местных и магистральных трубопроводов. Некоторое оборудование, к примеру газовые баллоны, также подлежит обязательной периодической опрессовке.

Как вид испытания, опрессовка – имеет достаточно простую в проведении методику, однако, требует аккуратности и специализированного насосного оборудования.

Гидравлическая опрессовка проводится для испытания и проверки трубопроводов различного диаметра, резервуаров, сосудов, а также самых различных узлов и механизмов на прочность и герметичность под высоким давлением, которое создается тем или иным, специализированным устрйоством, путем накачивания жидкостью. Причем, в качестве закачиваемой жидкости может выступать вода или масло, а в качестве закачивающего устройства, как правило, выступает опрессовочный насос.

1. Опрессовка – это процесс, поэтому необходимо привести порядок его проведения:
2. Ручные опрессовщики
3. Опрессовочные насосы
4. Электрические опрессовщики

Опрессовка – это процесс, поэтому необходимо привести порядок его проведения:

• Ремонт отопления
• Отопление дачи
• Отопление дома
• Водоснабжение дома
• Водоснабжение дачи

• Ремонт отопления
• Отопление дачи
• Отопление дома
• Водоснабжение дома
• Водоснабжение дачи

Как можно было понять, процесс опрессовки неразрывно связан с такими устройствами, как опрессовщики.

Опрессовщик или опрессовочный насос – это специальный, профессиональный, строительный инструмент, который предназначается для проведения технических испытаний давлением систем, узлов и агрегатов.

Помимо основного своего назначения – испытания на прочность и герметичность различных инженерных систем, опрессовщики могут быть использованы как перекачивающие станции или как ручные насосы.Опрессовочные насосы, в зависимости от типа привода, подразделяют на электрические и ручные.

• Отопления для дома
• Отопление в доме
• Отопление частный дом
• Отопление в частный дом
• Отопление в домах
• Частный дом монтаж отопления
• Отопление
• Дом отопление
• Системы отопления частных домов

Опрессовочные насосы

Ручные опрессовщики обладают относительно простой конструкцией и применяются, в основном, для проведения небольших объемов работ, либо же, на таких участках трубопровода, где отсутствует электропитание или не подведено водоснабжение. Ручные опрессовочные насосы представлены такими устройствами, как: RP-30, RP-50 , ГН-200М, ГН-60, ОГС-30, НР-60, НИР-25 и НИР-60.

Электрические опрессовщики

Бесспорным плюсом таких устройств являются высокая производительность, высокое рабочее давление и электропривод, благодаря которому, непосредственное участие специалиста в процессе опрессовки сведено к минимуму. Не смотря на относительно большой вес, электроопрессовщики остаются мобильными устройствами. Главным минусом электрического опрессовочного насоса является потребность в электропитании. Такие опрессовщики имеют достаточно большой вес и высокую стоимость.

Дополнительно, опрессовочные насосы, по принципу действия, подразделяют на поршневые, пластинчато-роторные и мембранные.Практически все производимые в настоящее время опрессовочные ручные и электрические насосы являются самовсасывающими, причем для подпитки такого насоса, достаточно просто погрузить шланг всасывания в емкость с перекачиваемой водой или маслом. Для удобства, некоторые ручные опрессовочные насосы оснащаются специальным баком для воды и манометром.

• Отопление 100 м²Стоимость работ 49 500 р.
• Отопление 150 м²Стоимость работ 52 500 р.
• Отопление 200 м²Стоимость работ 72 500 р.
• Отопление 250 м²Стоимость работ 87 500 р.

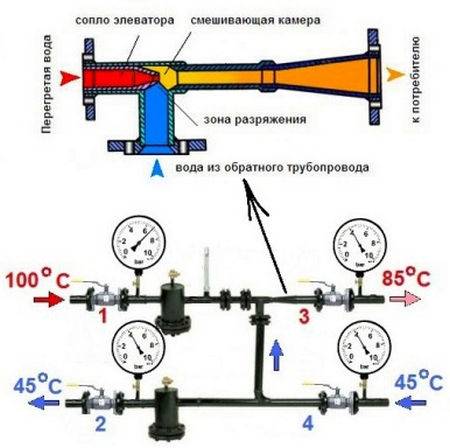

Элеватор

Принцип работы элеваторного узла.

Главное требование к элеваторному узлу — это промывка конуса (сопла). Диаметр отверстия в конусе 5-7 мм (рассчитывается индивидуально для каждого здания), если конус забьётся, на здание не будет поступать требуемое количество тепла.

Элеватор должен быть опломбирован. Для промывки сопла пломбу нужно снять, но, чтобы не возникло лишних вопросов, это нужно предварительно согласовать с инспектором, который будет принимать у вас опрессовку. После промывки элеватор снова пломбируется.

Часто инспектор требуют, чтобы на элеваторе висела бирочка с указанным на ней диаметром отверстия в конусе.

Опрессовка труб

С трубами можно обращаться по-разному. Чаще всего, их сваривают, паяют или заталкивают в раструб. Однако в данной статье мы рассмотрим совершенной иное действо – опрессовку труб. Причем, в наше поле зрения попадет не только сам процесс, в результате которого выполняется опрессовка труб, но и технология выполнения данной работы.

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

• опрессовка системы отопления осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
• водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
• с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Величина «контрольного» давления зависит от материала трубы. Чугунные изделия проверяют давлением в 1,5 атмосферы, безнапорные трубы из пластика – давлением в 1,5-2 атмосферы, а напорные трубы – давлением в 10-15 атмосфер.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

• вначале закачиваем воздух, контролируя давление по манометру,
• после повышения внутреннего давления до нужного результата отключаем нагнетатель,
• фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
• по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Пневматическая и гидравлическая опрессовка труб: как она производится

Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе

Регламентирующие нормативы

Чтобы правильно провести опрессовку сетей, нужно владеть нормативной базой. Эти знания также важны при проведении проектных и монтажных работ.

Основные рекомендации по проведению гидравлических испытаний перечислены в СНиП номер 41-01-2003:

• при проведении испытательных работ в сооружении должна поддерживаться температура не ниже нуля градусов;
• при определении давления опрессовки придерживаются данных о максимально допустимом давлении, которое могут выдержать используемые материалы и оборудование (давление опрессовки не должно превышать предельные значения);
• давление в системе во время испытания должно превышать рабочие показатели используемого оборудования и материалов на 50% (однако эта величина не может быть меньше 0,6 МПа).

Еще один нормативный документ (СНиП номер 3.05.01-85) содержит следующую информацию:

1. Все крупноузловые элементы можно испытывать только на месте сборки.
2. Если во время проведения испытаний давление в системе падает, то нужно осмотреть всю магистраль и приборы, чтобы выявить место протечки. После этого обязательно проводятся ремонтные работы для устранения течи. Затем мероприятия по проверке герметичности сетей продолжаются.
3. Если на магистрали установлены клиновые задвижки и вентили, то проводить опрессовку можно при двукратном повороте регулирующей рукоятки.
4. В случае использования в контуре приборов не заводской сборки их опрессовывают на месте.
5. Если в доме применена скрытая разводка трубопроводов, то эти участки опрессовывают до момента проведения отделочных работ.
6. Трубопроводы, которые должны быть изолированы, проверяются на герметичность до укладки теплоизоляционного материала.
7. Во время проведения испытания мембранные баки и водогрейные котлы должны быть выключены.
8. Отопительная система считается рабочей, если в течение получаса давление опрессовки не снижается, а также визуально не удается обнаружить места протечек.
9. Дополнительно отопительный контур проверяют на равномерность и правильность нагрева. Для этого в сети на протяжении 7 часов подают теплоноситель с температурой не ниже 60°С.

Понятие об опрессовке труб

Под опрессовкой понимают проверку готовности объекта к эксплуатации путем подачи повышенного давления. В качестве объекта такой проверки может выступать трубопроводная система, емкость, агрегат или машина, отдельный механизм. Говоря о повышенном давлении, подразумевают значение, которое в 2-3 раза выше рабочего и приближается к предельно допустимому. Объект, успешно прошедший опрессовку, признается пригодным к работе

Выявленные при проведении проверки места, где обнаружились протечки, ремонтируются.Важно! Величина давления при проведении опрессовки регламентирована нормативными документами для определенных групп объектов

Проведением опрессовки должен заниматься подготовленный специалист. Соответствующие сотрудники промышленных и коммунальных предприятий обязаны проходить аттестацию. По завершении испытаний подписывается акт, в котором указывают дату, величину давления, время выдержки и прочую информацию.

Давление в системе для проведения испытания создается либо штатным насосом, либо специальным опрессовщиком. Проверяют, по обыкновению, водой. Когда ее применение, по каким-либо причинам, недопустимо, проводится опрессовка воздухом труб, что затрудняет обнаружение мест утечек.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

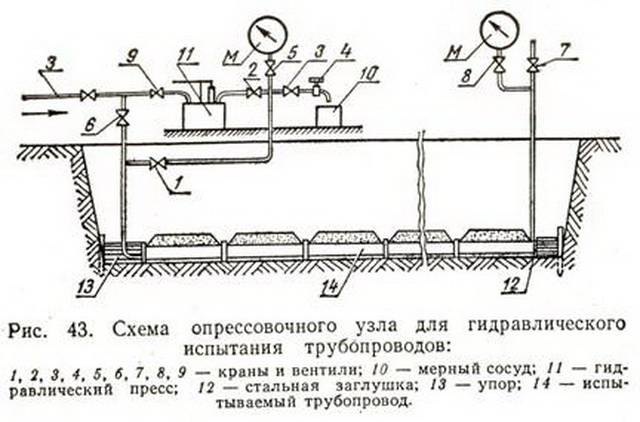

Общий порядок проведения пневмо- и гидроиспытаний

Схема проведения испытаний воздухом и водой является общей. Порядок действий таков:

1. В пределах тестируемого объекта изолируется его часть, перекрываемая с помощью запорной (регулировочной) арматуры (канализационные трубы затыкаются резиновыми заглушками или обмотанными ветошью деревянными пробками).
2. Производится заполнение испытуемого объекта водой. При тестировании систем отопления при заполнении водой воздух сбрасывается через специальные воздухоотводчики в верхней части.
3. К системе подключается опрессовщик, производя подкачку некоторого количества рабочей жидкости, чтобы создать требуемое регламентными нормами давление.
4. Достигнув требуемой величины давления, фиксируемой наблюдателем на манометре, опрессовщик отключается.
5. Систему оставляют под давлением на определенное время (для систем отопления – не менее получаса; в некоторых случаях длительность выдержки может составлять 6-8 часов).
6. По завершении назначенного времени выдержки наблюдателем снова снимаются показания манометра. Различие показателей манометра – свидетельство наличия утечки в системе, которую требуется обнаружить и устранить.

Подключить опрессовщик к системе отопления можно, сняв один из кранов

Как и чем можно делать опрессовку

Чтобы проверка водоснабжения была выполнена качественно и с соблюдением необходимых нормативов, важно использовать специализированное оборудование и инструменты. Чаще всего для нагнетания давления применяется опрессовщик – насосное оборудование, используемое только для диагностики инженерных комплексов

Выбирая подходящую модель, нужно ориентироваться на показатели производительности, тип управления, конструктивные особенности.

В зависимости от вида механизма, производящего нагнетание давления, различают мембранные, поршневые и пластинчато-роторные насосы. Если производится опрессовка небольшого водопровода, например, в квартире, достаточно маломощной модели, закачивающей в трубы до 3 литров в минуту. Чаще всего это оборудование имеет ручное управление. Для масштабных комплексов необходимо выбирать устройства с более высокой производительностью, они могут работать от двигателя внутреннего сгорания или электропривода.

Покупать опрессовщик для проведения проверок раз в год или реже нерационально. В этом случае его может заменить циркуляционный насос, позаимствованный из системы отопления

Важно помнить, что на любое нагнетающее оборудование необходимо установить обратный клапан, который защитит от возвратного движения рабочей среды

Контроль параметров системы, которую нужно опрессовывать, осуществляется по показаниям манометра. Поэтому его обязательно нужно врезать в трубопровод на участке проведения тестирований сразу после отсечной арматуры.

Отвечая на вопрос, как наилучшим образом опрессовать систему водоснабжения, стоит выделить два основных метода: гидравлический и пневматический. Они в целом сходны по технологии реализации, но отличаются используемой рабочей средой.

Вода

Наиболее распространённый способ, направленный в основном на проверку прочности элементов инженерного комплекса, их способности противостоять резким скачкам давления. Это особенно актуально для российских централизованных сетей, в которых гидроудары не редкость. Определяя давление, под которым будет поступать вода, исходят из его максимальных рабочих показателей для данного участка. Затем это значение увеличивается в 1,5 раза.

Комплекс считается успешно прошедшим проверку, если в течение 10 минут воздействия нагнетаемой средой показатели на манометре изменились не более чем на 0,05 МПа (0,5 кгс/кв.см). Кроме того, необходимо тщательно проверить все стыки, швы, арматуру на наличие капель.

Воздух

Пневматический или манометрический метод предназначен для проверки плотности системы, т.е. степени герметичности, отсутствия протечек. Так как выявить слабые места в данном случае сложнее, чем с жидкостью, соединения предварительно протираются мыльным раствором.

Какое давление опрессовки водопровода воздухом

Чтобы все работы по диагностике комплекса были проведены безопасно и правильно, необходимо придерживаться чёткого регламента. Сначала среда закачивается в трубопровод до достижения значения 0,15 МПа (1,5 кгс/кв.см) на манометре. На слух или визуально с применением мыльного раствора выявляются возможные дефекты. Если они были обнаружены, давление необходимо сразу снизить до уровня атмосферного. После устранения неполадок, газ снова нагнетается в систему на этот раз до 0,1 МПа (1 кгс/кв.см), где держится в течение 5 минут.

Опрессовка по инструкции водопровода воздухом считается выполненной, если отклонения в показаниях в начале и конце испытаний составляют 0,01 МПа (0,1 кгс/кв.см) и меньше.

Проведение процедуры на предварительном этапе

Видео: гидровлическая проверка водоснабжения и отопления

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

• Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
• Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
• Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
• Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
• Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
• Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

Возможные виды

В зависимости от того, что заставляет теплоноситель двигаться по трубам, ленинградка делится на два вида.

Однотрубная система с естественной циркуляцией

Также называются самотечными или гравитационными. Двигателем для рабочей среды выступает явление конвекции: контур начинается вертикальным участком – так называемым разгонным коллектором, в котором нагретая котлом вода устремляется вверх. Расширительный бак сообщается с атмосферой (открытая система), поэтому должен находиться в наивысшей точке.

Преимущества:

• Вода течет, можно сказать, сама собой, поэтому не приходится тратиться на покупку насоса.
• Отопительная система не нуждается в электроснабжении (является энергонезависимой).

Однотрубная разводка системы отопления «Ленинградка»

Недостатки:

• Приходится применять трубы большого диаметра и укладывать их с большим уклоном.
• Теплоноситель успевает сильно остыть, поэтому котел работает на предельном режиме.
• Отсутствует возможность эксплуатации системы в низкотемпературном режиме (такая необходимость возникает в межсезонье).
• В контурах с большим гидравлическим сопротивлением (ленинградка или системы с внутрипольным подогревом) мощности конвекционного «двигателя» может оказаться недостаточно.

С принудительной циркуляцией

Это система отопления ленинградка с насосом. В контур врезают специальный насос, называемый циркуляционным. Это решение обеспечивает более качественный обогрев дома, позволяет эксплуатировать котел в щадящем режиме (в том числе низкотемпературном) и делает возможным подключение полотенцесушителя и «теплого пола». Также можно значительно уменьшить диаметр труб и их уклон.

Недостатков два:

• Приходится покупать насос и мембранный расширительный бак (обычный открытого типа в данном случае не годится).
• При отсутствии электроснабжения работа системы отопления приостанавливается.

Схема отопления частного дома с принудительной циркуляцией

Если ваш дом часто остается без электричества, отопительный контур даже при наличии насоса лучше оснастить разгонным коллектором. Таким образом, при сбоях в энергоснабжении система частично сохранит работоспособность за счет естественной циркуляции.

Также ленинградки бывают:

1. Горизонтальными – все радиаторы контура располагаются на одном уровне и соединяются горизонтальной трубой.
2. Вертикальными – соединяются радиаторы, установленные друг над другом на разных этажах, при этом каждая такая цепочка подсоединена к общему раздаточному кольцу.

Общие сведения

Цель проверки путем гидравлического испытания, порядок действий.

С помощью гидравлического испытания выявляют неполадки по нескольким показателям:

1.метод обнаружения участков с дефектами.

2.нарушение герметичности.

3.степень надежности.

Внимание! Обнаруженные дефекты должны быть устранены сразу же, тестирование системы проводят столько раз пока, работа трубопровода не окажется положительной. На предварительном этапе проверки в трубопровод нагнетают жидкость, которая находится под давлением, превышающим обычное в 1.5 раза

На предварительном этапе проверки в трубопровод нагнетают жидкость, которая находится под давлением, превышающим обычное в 1.5 раза.

В течение испытательного срока ко всем деталям снаружи либо внутри системы должен быть свободный доступ. Работы ведутся до начала монтажа сантехники.

Внимание! Испытания водопроводов проводят до начала отделочных работ в помещении, за результат тестирования трубопровода несут ответственность специалисты. Трубопровод, проложенный под землей, полностью засыпают перед тем, как провести окончательные испытания

Все монтажные работы должны быть полностью закончены

Трубопровод, проложенный под землей, полностью засыпают перед тем, как провести окончательные испытания. Все монтажные работы должны быть полностью закончены.

Но сантехнику еще не устанавливают. Процедуру проводят под давлением, превышающим рабочее в 1.3 раза.

Метод испытания включает такие правила:

1.трубопроводы водоснабжения подвергаются испытаниям через двадцать четыре часа после окончания монтажных работ. Температура снаружи должна быть положительной.

2.трубопровод заливают водой до верхней отметки стояка. Предварительно трубы проходят осмотр на качество поверхности изделий. Если обнаруживают явные дефекты, их устраняют. Система проходит испытание положительно, если через двадцать минут работы трубопровода не появляются протечки, а вода остается на прежнем уровне.
