Колонковое бурение скважин: суть метода и его особенности, плюсы и минусы технологии

Порядок работ и технологические особенности

Технологические особенности процесса заключаются в прорезании, заборе и поднятии на поверхность грунта. В образовавшееся отверстие (в случае обустройства на месте прокладки глубинных водозаборов) устанавливаются обсадные трубы. Если мероприятия производятся с разведывательной целью, то места забора проб оставляют без тампонажа и засыпки.

В ходе операции с применением колонковых буров выделяют 3 основных этапа:

1. Подготовка поверхности. На данном этапе специалисты буровых компаний находят место для установки бурового станка, оборудуют ямы для слива промывочного раствора, а также подготавливают обсадные трубы и составляющие, которые будут необходимы в ходе монтажа водозаборного колодца.
2. Подготовка оборудования и инструмента. В зависимости от заявленных целей, исполнители подбирают буры нужного формата.
3. Основной этап. Он заключается в пробивке грунта, установке обсадных труб, которые при помощи резьбовых соединений наращиваются вглубь по мере увеличения выработки. При раскрытии пластов всухую необходим постоянный контроль заполняемости колонны керном, подъем цилиндра и его очистка в случае необходимости.

По завершении последнего этапа специалисты производят оценку качества установки обсадных конструкций. От того, насколько точно установлены колонны, зависит длительность эксплуатации глубинного водозаборного узла и качество воды. Только поэтому работы по обустройству скважины нужно доверять профессионалам, которые имеют в арсенале инструмент и оборудование, а также применяют на практике инновационные технологии разведки и разработки полезных ископаемых и воды.

Диаметр отверстий, которые удается получить при бурении колонковым снарядом, варьируется от 46 до 151 мм. Для операций по разведыванию нефти и газа используются буры, оставляющие после себя отверстия диаметром до 305 мм.

Колонковое бурение используется для проведения подготовительных мероприятий. В таком случае после завершения изготовления отверстия названным методом в ход идут шнековые машины. При помощи данных механизмов получают скважины большего диаметра.

Применение колонковой технологии

Колонковое бурение используется для решения следующих задач:

• разведка месторождений газа и нефти;
• гидрогеологические исследования;
• свайные работы;
• бурение на воду и др.
• геологоразведка, картография, геофизические исследования в научных и производственных целях;

Бурение колонковым методом может сочетаться с другими технологиями. Например, мы бурим колонковым инструментом на полную глубину, а потом расширяем ствол шнековым оборудованием.

Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте

Вибропогружение труб ООО “ПСК Основания и Фундаменты”

Работы по извлечению труб вибропогружателем специалистами ООО “ПСК Основания и Фундаменты”

Вибропогружение труб ООО “ПСК Основания и Фундаменты”

Вибропогружение труб ООО “ПСК Основания и Фундаменты”

Вибропогружение труб ООО “ПСК Основания и Фундаменты”

Бурильный инструмент при колонковом способе

В качестве грунторазрушающего устройства применяется специальный инструмент с твердосплавными режущими частями или алмазными вставками.

Бурильная коронка с твердосплавными сменными резцами для колонкового бурения.

На кольцеобразном корпусе из легированной стали крепятся специальные замки для установки режущих пластин из твердого сплава. Пластины крепятся винтами и, по мере износа или притупления, заменяются на новые. На корпусе выполняется трапецеидальная многозаходная резьба для установки на бурильную колонковую трубу.

Принцип колонковой методики

Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.

Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.

Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.

Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.

В процессе колонкового бурения выбуренный конусообразный сегмент горной породы проталкивается в колонковую трубу. Для его извлечения колонковый снаряд достают из ствола путем разбора колонны бурильных штанг. Керн выдувают и выколачивают из трубы.

Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.

Станки и буровые установки

Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.

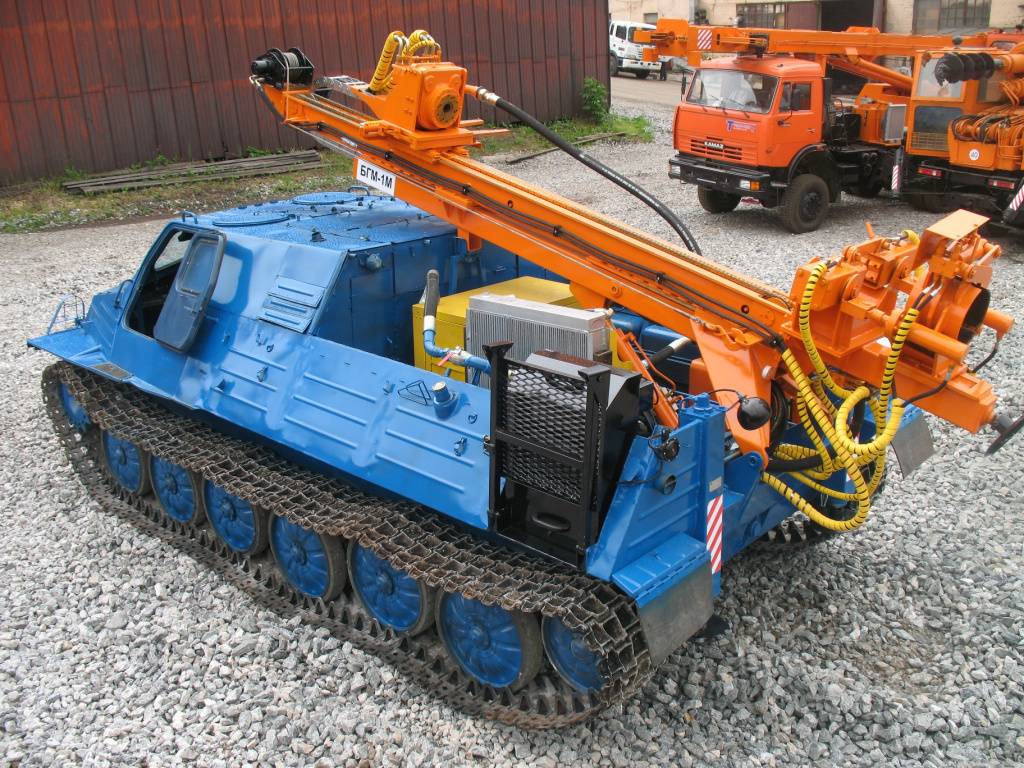

Использование тяжелых гусеничных тягачей позволяет производить работы по колонковому бурению скважин в районах с бездорожьем, поверхностным заболачиванием, нестабильным рельефом

Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.

При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.

Для механизации ручного бурения неглубоких скважин и формирования лунок для установки оград и опор ЛЭП применяются бензиновые и электродвигатели. Они сообщают вращающие движения шнеку или колонковой трубе

Сферы использования подобной технологии

Подъем керна.

Подъем скального материала с глубоких горизонтов — главная область применения способа.

С его помощью решаются следующие задачи:

1. Поиски и геологическая разведка. Подъем керна выполняется с целью описания строения продуктивных пластов твердых полезных ископаемых, нефти, воды, газа и вмещающих горных пород. Керновый столб отражает последовательность и мощность слоев, что необходимо для построения геологического разреза. Скважины используют и для проведения геофизических исследований.
2. Изыскания гидрогеологические. При инженерных работах имеет значение, на какой глубине залегают грунтовые воды. Скальные промежутки преодолеваются с отбором проб или бескерновым способом.
3. Строительство скважин на воду. Направлений использования 2: увидеть гидрогеологический разрез будущего водозабора и использовать пройденную выработку небольшого диаметра для последующего расширения шнековой установкой.
4. Возведение свайных фундаментов. Применение колонкового бурения обосновывается так же, как при строительстве водяных скважин.
5. Разработка месторождений твердых полезных ископаемых. Для уточнения контуров рудного тела из подземных выработок осуществляется колонковая проходка разведочных скважин с отбором керна.
6. Устройство цилиндрических проходов в бетонных сооружениях и кирпичных конструкциях. При сверлении алмазной коронкой получают отверстия в перегородках и перекрытиях зданий, имеющие ровные стенки и заданный размер.
7. Проходка шурфов Ø 400-1500 мм при строительстве колодцев различного назначения. Строительство шахтных стволов диаметром ≥4 м.

Керновое бурение используется также при изучении многослойных ледников Антарктиды, для определения возраста старых деревьев по годовым кольцам.

Особенности колонкового бурения скважин

Колонковый способ, применяют на разведочных, артезианских скважинах большой глубины, в скальных трещиноватых породах. Особенность способа заключается в кольцевом разрушении породы, которая вымывается промывочной жидкостью. Раствор же подается в колонну труб грязевым насосом. Проходка скважин осуществляется вращением бурового снаряда, при котором породоразрушающая дробовая, твердосплавная или алмазная коронка внедряется в грунт. Образуемая при этом кольцевая выработка в виде керна входит в колонковую трубу с последующим подъемом его на поверхность. Метод успешно применяется для проходки на воду в однородных или трещиноватых интервалах на больших глубинах. При прямой промывке, промывочная жидкость по бурильным трубам достигает забоя, остуживает коронку и по зазору между стенкой ствола и колонной труб выбрасывает на поверхность выбуренный шлам. Процесс движения раствора при обратной промывке происходит в обратном направлении.

Промывку можно заменить продувкой воздухом. Преимущество этого варианта в том, что отпадает необходимость в жидкости или растворе. Но метод применим в породах, в которых вода отсутствует.

Технологические особенности способа

Колонковый способ бурения имеет ряд особенностей:

• Мастера могут обрабатывать даже сыпучие грунты, множество острых коронок позволяет мастерам изменять пласты породы любого уровня твердости.
• Отверстие рабочей скважины несложно выравнивать, если ее диаметр находится в диапазоне 1 метра.
• Прочное, современное буровое оборудование мастера часто на территории извилистого ландшафта.
• Колонковые трубы, длиной 0.4–6 метра, используют и повторно по прямому назначению.
• Буровую коронку время от времени нужно менять, она становится тупой.
• Перед тем как запустить очередную алмазную коронку, дно скважин обрабатывают бурильным долотом, чтобы продлить срок службы коронки.
• Площадка под буровую установку призвана быть строго горизонтальной.

Оборудование для колонкового промышленного и разведочного бурения часто устанавливают на шасси тяжелых автомобилей МАЗ, КАМАЗ и Урал, тракторов или гусеничной спецтехники (вездеходов) при варианте сложных рельефов местности.

Что касается вопросов водоснабжения, есть немало легкого мобильного оборудования, пригодного для бурения скважин для воды.

Схема проведения работ.

1 этап: управляемое пилотное бурение

  При управляемом пилотном бурении задаётся ось прокладываемой в последствии трубы. Оператор установки через монитор непрерывно контролирует положение пилотной головки с диодной мишенью PERFORLUX  и имеет возможность немедленно реагировать на любые отклонения от заданной траектории бурения. Длина пилотного бурения различна для разных установок PERFORATOR и может достигать 120м.В трудноуплотняемых грунтах подача бентонитового раствора через двухтрубную пилотную штангу снижает трение и помогает достигнуть заданных длин бурения. Важным элементом при пилотном бурении является система навигации состоящей из диодной мишени PERFORLUX, расположенной в пилотной буровой головке, камеры и монитора. (Вид 2)При помощи этих элементов оператор контролирует положение буровой головки и удерживает став пилотных штанг на заданной оси бурения. В случает отклонения (Вид 1),оператор поворачивает пилотную буровую головку в нужное положение (Вид 2) и без вращения вдавливает пилотные штанги в грунт. Скошенная плоскость пилотной буровой головки позволяет вернуть её на ось бурения (Вид 3). Таким образом горизонтальное бурение выполняется с высокой точностью. (Вид 2)

Внешний вид элементов системы навигации

Диодная мишень PERFORLUX	Камера	Монитор

 Инструмент для пилотного бурения состоит из следующих элементов:

1. Пилотная буровая головка;
2. Штанга с крепления диодной мишени PERFORLUX;
3. Пилотные штанги, в кол-ве необходимом для достижения требуемой длины бурения
4. Промывочная головка, необходимая для подачи бентонита в пилотную буровую головку

 В плохо уплотняемых грунтах пилотное бурение весьма затруднено из-за сильного обжима пилотных штанг и большого сопротивления как их продавливанию, так и вращению. Для смазывания пилотных штанг и снижения трения при продавливании требуется подача бентонитового раствора в пилотную буровую головку. Двухтрубная конструкция пилотных штанг PERFORATOR позволяет не только пропускать луч диодной мишени от PERFORLUX к камере, но и подавать бентонитовый раствор в пилотную буровую головку. Затем бентонитовая смесь поступает в пилотную буровую головку и через форсунки подаётся в грунт, размывает его, а так же смазывает поверхность пилотных штанг, тем самым снижает трение пилотных штанг о грунт и позволяет производить пилотное бурение на длину до 120м.

2 этап: Расширение и запрессовка прокладываемых труб

 На 2 этапе работ к проложенным по оси бурения пилотным штангам присоединяется расширитель, соединяющий пилотные штанги и прокладываемые трубы. Оператор вдавливает трубы по направлению, заданному пилотными штангами, а грунт попадающий внутрь трубы размельчается буровой головкой и транспортируется шнеками по трубам в стартовый котлован. Пилотные штанги удерживают трубы от смещения с оси бурения, постепенно выдавливаются по мере увеличения длины трубы и демонтируются из приёмного котлована.Для снижения трения прокладываемых труб о грунт и уменьшения сопротивления продавливанию на внешнюю сторону труб подаётся бентонитовый раствор по небольшой трубке, приваренной к прокладываемым трубам

Важно правильно подобрать консистенцию и состав бентонитовой смеси в зависимости от типа грунта. Это может стать решающим фактором для успешной прокладки трубопровода.

Технические требования

Буровые вышки состоят из копра и откоса и должны отвечать следующим техническим требованиям:

1. быть достаточно прочными для восприятия напряжений от максимальных нагрузок и ветровых усилий;
2. быстро и просто собираться и разбираться с минимальной потерей материала;
3. быть достаточно высокими в зависимости от глубины;
4. быть достаточных размеров для удобного размещения и обслуживания механизмов;
5. в зимний период быть в должной мере утепленными.

Схема буровой вышки для разведочного вертикального колонкового бурения дана на рис. 7, где 1 — габарит двигателя, 2 — габарит насоса, 3 — габарит станка.

Вышки строятся как бревенчатые, так и дощатые и трубчатые. При наклонном бурении скважины обычно пользуются треногими копрами.

Бурение глубокой скважины

Бурение глубокой скважины и тем более сверхглубокой — сложное и дорогое предприятие. В мировой практике глубокие скважины бурят очень мощными и дорогими установками грузоподъемностью 600-800 тонн.

Таких установок изготовлено до сих пор всего несколько штук, меньше, чем пальцев на одной руке.

Наш проект предусматривает проводку скважины большой глубины с помощью обычной буровой установки.

При этом сохраняется классическая схема разрушения и выноса породы на поверхность земли, но применяются новые технологические приемы, некоторые новые инструменты и, главное, новый подход к проблеме глубокого бурения.

Важнейший элемент в комплексе оборудования — буровые насосы, заставляющие буровой (глинистый) раствор под большим давлением циркулировать вниз по бурильным трубам, а затем вверх по кольцевому зазору между колонной труб и стенками скважины.

Энергия насосов преобразуется в полезную работу турбобура, вращающего на забое долото, и обеспечивает подъем разбуренной породы на поверхность земли.

Выходящий из Кольской сверхглубокой скважины раствор очищают от кусочков породы и вновь закачивают в бурильные трубы. Циркуляция идет по замкнутому циклу.

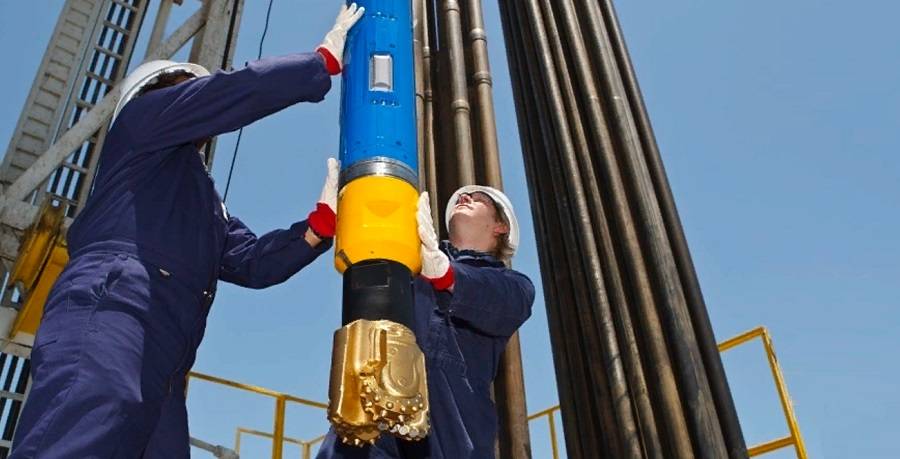

Если вы окажетесь на буровой во время подъема бурильной колонны, то увидите внутри вышки вертикальные ряды «свечей» — отдельные трубы, на которые расчленяется колонна. Обычно колонну составляют «свечи» высотой 36 метров. Их диаметр около 15 сантиметров.

Износилось долото — поднимают всю колонну, навинчивают новое и в обратном порядке спускают «свечи» в скважину. Таких рейсов при бурении глубоких скважин долото делает несколько сотен, а при проходке сверхглубоких — более тысячи!

При этом надо сохранить вертикальность ствола в пределах определенных допусков, своевременно закреплять вскрытые породы обсадными трубами, отбирать с забоя образцы породы — керны, проводить комплекс внутрискважинных геофизических исследований и многие другие работы.

Буровая для проходки глубокой скважины — по сути дела, большой современный завод. Весь комплекс оборудования предназначается для того, чтобы пробурить в земной коре неширокий цилиндрический ход длиной в несколько километров. Это всего лишь укол в недра Земли. Но как трудно его сделать…

Обычно глубокую скважину начинают бурить долотом большого диаметра. Бурение ведут до тех пор, пока в скважине не появляются какие-либо осложнения (приток воды, нефти и газа, уходы бурового раствора, обвалы стенок), делающие невозможным дальнейшее углубление скважины.

Тогда в ствол спускают специальные трубы, а пространство между трубами и стенками скважины заливают цементным раствором.

Теперь скважина одета в броню, и бурение можно продолжать (долотами несколько меньшего диаметра) до тех пор, пока какие-либо новые осложнения не преградят путь долоту.

Тогда в скважину спускают и цементируют еще одну колонну труб, меньшим диаметром, чем первая. Таких труб в скважину спускают столько, сколько встретится зон осложнений.

Каждая глубокая скважина похожа на подземный телескоп, направленный в сторону, противоположную от звезд. По количеству ступеней (труб) в этом телескопе судят о степени сложности и дороговизне бурения.

Заранее определить нужное количество звеньев телескопа и соотношения их размеров очень трудно. Практически невозможно предсказать, на какой глубине произойдет осложнение, которое потребует спуска в скважину обсадной колонны — очередного звена телескопа.

Недра очень изменчивы: буквально соседние скважины могут отличаться друг от друга по условиям проходки. То неожиданно встретится напорный водоносный горизонт, от которого следует оградиться обсадными трубами, то попадется прослойка трещиноватых пород, и буровой раствор начнет утекать по ним вместо того, чтобы уносить наверх разрушенную породу, то вдруг стенки скважины начнут обрушиваться, то образуются каверны…

Невозможно предусмотреть все трудности на будущем подземном пути. Направляясь в путешествие, космонавты, наверное, больше знают о своих трассах, чем атакующие земные недра буровики…

Ведь не случайно сейчас в лабораториях многих стран ученые заняты исследованием кернового материала, доставленного с Луны советскими и американскими летательными аппаратами, но ни в одной лаборатории мира пока нет образцов земных пород, извлеченных из глубины хотя бы 10 километров!

Особенности использования на грунтах разных типов

1. Там, где почвы рыхлые, сыпучие, желонку можно применять, но удобнее, если она будет длиннее обычной – до 3-4 метров. За один раз такой инструмент поднимает больше породы. Кроме того, не обойтись без обсадной трубы. Поливать песчаную почву нужно, чтобы она не осыпалась.
2. В твёрдых почвах приспособление можно оборудовать «зубьями» или режущим краем, благодаря которым, труба лучше врезается в грунт. Также используют долото, которое вначале опускают в штольню и измельчают камни, а затем желонкой поднимают их на поверхность. За раз заглубление небольшое, поэтому удары желонкой должны быть частые и небольшие.
3. На вязких почвах (глина, суглинок) «окно» делается узким, но длиной почти во всю желонку, чтобы легче было извлекать содержимое. Обсадные трубы применять не обязательно.

Во время прохождения плывуна и просто, когда трубы застревают в почве, лучше работать вдвоём – напарник сможет создавать утяжеление (своим весом, мешками с грузом, или постукивая резиновым молотком по площадке на трубе).

Этапы процесса

Проходка скважин.

Проходка скважин колонковым способом осуществляется с промывкой для удаления бурового шлама или без нее. В первом случае в состав оборудования установки включается насос высокого давления, что усложняет технологический процесс, но делает его более эффективным.

Бурение состоит из следующих этапов:

1. Подготовка площадки под размещение станка. Место забуривания очищают от мусора и посторонних предметов, выравнивают поверхность до горизонтального состояния.
2. Проходка шурфа для раствора и отвода потока жидкости. Яма располагается поблизости от будущей скважины и выкапывается на глубину ≥2 м. В тех же целях используют сварные баки или другие емкости.
3. Монтаж буровой установки, ее оснастка и сборка инструмента. Верхняя труба закрепляется во вращателе станка.
4. Бурение. Снаряд проникает в грунт за счет вращения и осевого давления, передаваемого на армированный торец коронки. Одновременно на забой скважины нагнетается вода или промывочный раствор.
5. Разгрузка керноприемника. В зависимости от применяемой технологии, действие выполняется с извлечением буровой колонны или без этой операции, если оснастка установки предполагает работу со съемным керноприемником. Извлекают породу из трубы, помогая высвобождению образца легкими постукиваниями молотка по корпусу цилиндра.
6. Возврат колонны или носителя керна в скважину и продолжение бурения с чередованием операций до достижения проектной глубины выработки.

Состав промывочной жидкости зависит от многих факторов, основные из них — тип применяемой коронки и состояние пересекаемых слоев породы. При алмазном бурении используют специальную эмульсию, в других случаях — глинистый раствор. Пересекая песчаный грунт, для укрепления стенок выработки в раствор добавляют жидкое стекло.

Плюсы и минусы

Преимущества:

• Точное, направленное действие на конкретную область, очень ровный срез и получение прямого цилиндрического отверстия.
• Сохранение керна – образца грунта с изначальными свойствами и структурой.
• Максимальная производительность, небольшое количество прикладываемых усилий и относительно малые временные затраты.
• Ценность в исследовательском плане. Появляется возможность изучить строение геологических пластов, водных горизонтов.
• Преодоление даже самых прочных природных ископаемых – базальта и гранита.
• Возможность финансовой экономии, если правильно использовать высокую производительность и производить расчеты заранее.
• Мобильность установки.

Если говорить о недостатках, то стоит упомянуть возможную ошибку при бурении, когда специалисты нечаянно заливают водоносные горизонты технической жидкостью. Кроме того, при работах приходится часто менять резцы и даже сами трубы – они достаточно скоро изнашиваются, особенно если не предпринимать меры по их сохранности.

Виды буровых способов

Ранее бурение водоносных скважин для личного пользования осуществлялось в основном ручным способом. Это было трудоёмкий и длительный процесс, поэтому не каждый владелец участка или дачи мог похвастаться наличием собственного источника водоснабжения. Постепенно механизированное бурение вытеснило ручные методы благодаря значительному облегчению и ускорению процесса.

Сегодня практически все водоносные скважины бурятся механизированным способом, который основан на разрушении грунта, подаче его на поверхность одним из двух способов: сухим, когда отработанный грунт убирается из скважины при помощи механизмов и гидравлическим, когда он вымывается водой, поданной под напором или самотёком.

Различают три основных способа механического бурения:

• Вращательный (грунт разрабатывается вращением).
• Ударный (бурснаряд разрушает грунт ударами).
• Вибрационный (грунт разрабатывается высокочастотными колебаниями).

Вращательный способ считается самым высокопроизводительным, в 3-5 раз превышающий по эффективности ударный и в 5-10 вибрационный. Кроме этого вращательный способ самый недорогой и доступный, его нередко применяют в качестве основного метода ручного бурения.

В свою очередь вращательный способ бурения, широко применяемый для сооружения скважин на воду, подразделяется на три основных вида бурения:

• колонковое;
• шнековое;
• роторное.

Каждый вид вращательного бурения имеет свои особенности и выполняется специально предназначенным для этого оборудованием. Рассмотрим эти виды бурения более подробно, определим, в чём их различия и какой метод необходимо применять в каждом конкретном случае.

Колонковое бурение скважин: что это такое

Это процедура, при которой буровая установка осуществляет вращательные движения с целью разрушить горные породы. При этом разрушение происходит не по всей площади, а по кругу, оставляя в центре керн, то есть нетронутый участок цилиндрической формы. Буровой насос нагнетает мощный поток воды, которым производится вымывание разрушаемой породы. Установки включают множество механизмов, в том числе для спуска и подъема инструмента, его вращения. В зависимости от типа горных пород (прочности и других механических характеристик) выбирается оснастка. В роли режущих кромок выступают долота (коронки). Они бывают разных форм.

Технология настолько успешна, что она нашла множество сфер применения. От гидродобычи до разведки полезных ископаемых.

Характеристика роторного бурения

Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах.
Подземная вода обладает характерным для артезианских скважин напором
Имеется возможность бесперебойной доставки технической воды для промывки скважины.

В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.

Применяемое оборудование и инструменты

Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.

В состав буровой установки роторного типа входит:

• рамная или решётчатая вышка;
• двигатель с приводом;
• ротор и бурильная колонна;
• насосное оборудование и система очистки промывочной жидкости;
• подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.

В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.

Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.

Своеобразие роторной технологии

Роторное бурение скважин на воду осуществляется в три этапа:

Разрушение породы при помощи долота.
Вынос разрушенной породы на поверхность потоком нагнетаемой воды.
Укрепление стенок скважины обсадными трубами.

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:

• заглубление в грунт долота большого диаметра;
• вращение долота под воздействием ротора;
• установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
• удаление отработанного грунта напором жидкости при помощи насоса;
• монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
• бурение долотом меньшего диаметра и повторение всего цикла.

При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.

Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.

Достоинства и недостатки роторного бурения

Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:

• высокое качество вскрытия водоноса в коренных скальных породах;
• возможность устройства скважины большого диаметра до 200 см;
• высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.

Какой способ бурения выбрать?

Все рассмотренные способы механического бурения широко применяются для устройства водоносных скважин. Подводя итоги, можно сказать, что:

1. Колонковое бурение целесообразно использовать для проходки в пластичных глинистых грунтах. Колонковый способ подходит для устройства большинства водозаборных выработок, при необходимости используется в паре с ударно-канатным.
2. Шнековое бурение по сфере применения схоже с колонковым методом. От него отличается некачественной очисткой ствола, требует обязательного использования желонки или долгосрочной промывки скважины перед эксплуатацией.
3. Роторное бурение — оптимальный вариант для пробивки стволов скважин в скальных грунтах.

Стоимость обустройства скважины с использованием того или иного метода бурения во многом зависит от того, какое оборудование применяется, а также от категорий пройденных пород по буримости.
