Печь отопления Бренеран

Достоинства и недостатки

Дровяная печь Булерьян является серьезной альтернативой другим твердотопливным агрегатам – это печи-камины, различные буржуйки, самодельные печки и многое другое. Она обеспечит максимальной оперативный прогрев и порадует отсутствием проблем в эксплуатации – она легко разгорается, не капризничает и не заставляет долго ждать поступления тепла. Сфера применения крайне велика, ведь вы можете купить и использовать печку на даче, в гараже, в подсобном помещении. Булерьян для дома или загородного имения – тоже неплохой и экономичный вариант обогрева.

Давайте рассмотрим основные положительные черты печи Булерьян:

Существует множество вариантов расположения печи в доме. Приложив немного фантазии, можно создать очень уютное и приятное глазу место для отдыха.

  • Быстрое поступление тепла за счет интенсивной конвекции – большой диаметр труб воздушного теплообменника обеспечивает неплохую производительность. Время прогрева составляет от 20 минут;
  • Безопасность – за счет мощной конвекции температура корпуса печи Булерьян оказывается низкой, ожоги от раскаленного металла исключены;
  • Длительное горение – обеспечивает более удобную эксплуатацию техники. Вместо 7-8 подходов для закладки топлива в сутки потребуются 2-3 захода;
  • Возможность обогрева помещений большой площади – для этого в продаже имеются особо мощные печи Булерьян, мощностью до нескольких десятков киловатт;
  • Легкость в модернизации – любую печь можно быстро превратить в котел Булерьян, который ставится в систему водяного отопления;
  • Отсутствие необходимости в дополнительных источниках энергии – они работают по энергонезависимой схеме;
  • Не нужно разрешение на монтаж – вы вправе устанавливать печи Булерьян где угодно, без документального оформления;
  • Доступная цена – купить печь Булерьян мощностью 10 кВт вы сможете буквально за 7-9 тыс. рублей.

Есть и недостатки:

  • Нужно собирать конденсат – он образуется из-за большого содержания влаги в древесине;
  • Особые требования к качеству дров – канадская печь Булерьян плохо горит на сырых дровах;
  • Необходимость в регулярной чистке дымохода – он должен быть чистым, не забитым;
  • Громоздкость – печи Булерьян характеризуются некоторой пухлостью, особо присущей моделям повышенной мощности;
  • Не всегда приятный дизайн – некоторые модели отличаются не самыми удачными внешними данными.

В целом печи Булерьян хвалят. Свою функцию они выполняют на 100%, обеспечивая быстрое нагнетание тепла в обогреваемые помещения. Время работы на одной закладки составляет в среднем 8 часов – это уже солидный плюс.

Ключевым недостатком на наш взгляд является отсутствие нормального дизайна. Печи Булерьян похожи на промышленные отопительные агрегаты или на мощные котельные установки. В продаже присутствуют симпатичные малогабаритные образцы, но они отличаются повышенной стоимостью.

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для обогрева нескольких комнат. Для этого не обязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и тепловую камеру. Такая система воздушного отопления ничуть не менее эффективна, чем водяная, а средств и времени на ее организацию требует в разы меньше.

Собираете тепловую камеру, как показано на рисунке. Использовать можно оцинкованные профили для гипсокартона и листы оцинковки. Из профиля собираете каркас. В листах оцинковки прорезаете отверстия под решетки и дверцу ревизии, потом их крепите к каркасу. Снаружи оцинковку укрываете теплоизоляцией (маты минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Тепловая камера позволит аккумулировать тепло от печи. От нее уже можно разводить воздуховоды по комнатам

К верхним выходам для нагретого воздуха подсоединяют воздуховоды. Они могут быть сделаны из гипсокартона, а можно использовать металлические трубы соответственного диаметра или квадратные, как в стандартных воздуховодах.

Это решение гораздо эффективнее, чем надеть гофру на теплообменные трубы. В тепловой камере вы собираете все тепло от печи, а потом раздаете его по воздуховодам.  Вообще, конструируя или планируя систему, учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторым очень хочется приспособить эту печь для водяного отопления. У «Бренерана» и некоторых других производителей подобных печей даже есть «Аква» варианты. Но сам принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов большим не будет. Если хотите водяное отопление — покупайте обычный водогрейный котел, длительного горения или пиролизный. Это будет более эффективно.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
  • Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
  • Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

  • Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Как правильно установить

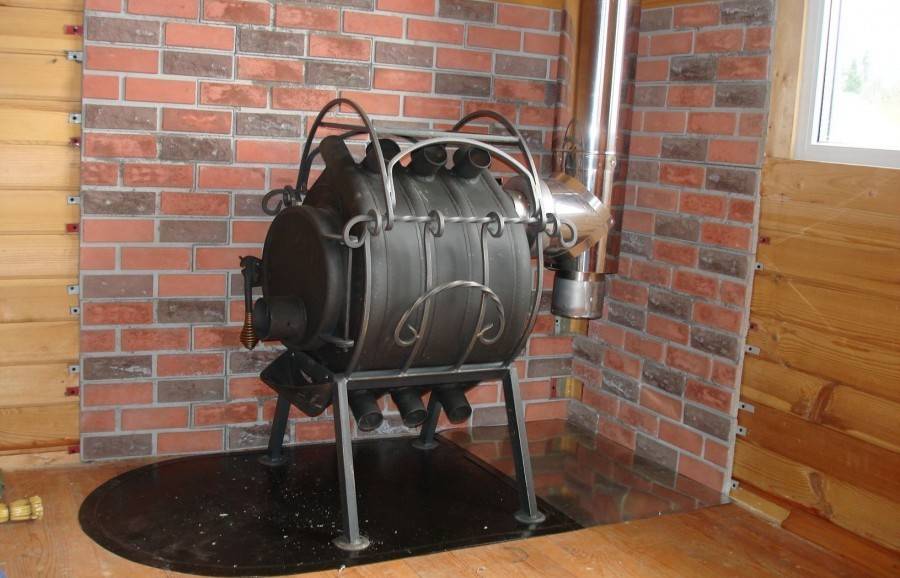

Для подключения печи своими руками необходимо подготовить негорючее основание, которое будет на 300 мм выступать за периметр печи. Подойдет конструкция из четырех рядов кирпичей, уложенных плашмя. Для соединения используется раствор из глины.

Иногда в качестве подставки делают конструкцию из металлических труб высотой до 300 мм. Перед печью в обязательном порядке следует разместить лист металла 500х700 мм.

Также требуется соблюдать расстояние до стен. Его величина зависит от материала, из которого изготовлена стена. Например, при использовании деревянных неоштукатуренных поверхностей требуется отступ не менее 1000 мм, для одинарной кладки из кирпича — более 500 мм, для двойной кладки – свыше 300 мм.

Для бетонной конструкции установлены минимальные требования 60 мм. Также возможен и металлический дымоход. Труба обустраивается высотой не менее 4 м и с сечением от 120 мм.

Выводить дымоход можно через крышу или стену. При первом варианте требуется правильно провести его через перекрытие и кровлю с минимальной высотой над коньком 500 мм.

Печь Булерьян является достаточно эффективным и безопасным способом обогрева помещений жилого и производственного типа. Вы можете подобрать нужную модификацию агрегата в зависимости от требований по температурному режиму с учетом планировки дома.

А для обогрева нескольких комнат достаточно соорудить воздуховоды и тепловую камеру или приобрести модель с водяным контуром.

Особенности конструкции

Топка конструкции снабжена широкой герметичной дверцей с поддувалом в виде патрубка с заслонкой, являющейся дросселем. Возможность регулирования мощности – отличительная выгодная особенность этой разновидности отопительного прибора. Чтобы погасить печь, дроссель полностью перекрывается.

Стенки топки имеют вогнутые неровности. Трубы теплообменника как будто бы вдавлены в них ровно на 2/3 диаметра. Получившееся соотношение в 2/3 позволяет идеально распределять тепловую энергию: 70 % выделяется в трубы в режиме тления, 10% растекается по металлическому корпусу печи.

Под основным контуром, примерно на 1/4 высоты топки, располагается решетка из чугунных колосников. На аналогичном расстоянии (1/4 высоты топки) уже от верха конструкции в топку вмонтирована горизонтальная перегородка с отверстиями.

Для процесса тления предусмотрено пространство, отгороженное верхней перегородкой – дожигатель. Дым из дожигателя поступает в так называемую “чушку” – горизонтальный элемент дымохода длиной около метра. Сразу после изгиба дымохода в нем устанавливается дымовой дроссель – шибер, который предназначен для переключения мощности горения.

Над шибером располагается экономайзер длиной от 1.5 до 3 метров с термоизоляционным покрытием. В экономайзере происходит так называемый эффект перескока пламени, посредством чего дымовые газы окончательно догорают. Вспыхнувший здесь газ, по законам физики, пытается расшириться, но ограниченный объем конструкции препятствует этому, способствуя образованию газовой пробки. Постепенно процесс длительного горения снижается, и пробка остывает и рассеивается. Горение вновь набирает силу. Таким образом, конструкция Булерьяна автоматически настраивается на разные виды топлива и положение дросселя. Сверху может быть установлен металлический лист, служащий варочной плитой.

КПД дровяной печи в целом достигает 80%, но только с использованием экономайзера. Без данного элемента – 60%.

Положительные характеристики печи:

  • быстрый и равномерный нагрев помещения;
  • экономичность в расходе топлива;
  • топить агрегат можно не только дровами, но и строительными отходами;
  • несложный монтаж по чертежам;
  • КПД достигает 80%;
  • возможность использования печи в качестве варочной плиты;
  • долговечность и надежность.

Отрицательные характеристики печи:

  • необходимость утепления внешних труб;
  • необходимость большого пространства дома под агрегат;
  • вследствие неполного сгорания топлива возникает необходимость продлевать трубу на высоту до трех метров от верхнего края контура печи;
  • неприятный запах в помещении дачи или дома.

Котлы Бренеран Акватэн (видео)

https://youtube.com/watch?v=KcSdoGk5Pe0

Газогенераторная отопительная печка Бренеран Акватэн с водяным контуром может обогреть помещение самой разной площади. Так как смотрится она не очень эстетично, для ее расположения лучше обустроить отдельную котельную, после чего можно наслаждаться создаваемым ею домашним теплом.

Производством твердотопливного отопительного оборудования занимаются многие компании. Некоторые из них даже после многих лет деятельности так и остаются малоизвестными.

Другим удается с самого начала угадать чаяния потребителей и быстро стать знаменитыми.

К последним можно смело отнести немецкую компанию Energetec Gmbh.

Именно она занимается выпуском известной печи Булерьян с водяным контуром для отопления дома, с которой стоит познакомиться поближе.

Недостатки традиционных печей

Если как следует рассмотреть печь Булерьян, станет понятно, что это самая обыкновенная пиролизная буржуйка, оснащенная производительным конвектором. Традиционные дровяные печки обладают множеством недостатков:

  • Быстро сгорание топлива;
  • Низкий показатель КПД;
  • Низкое тепловыделение.

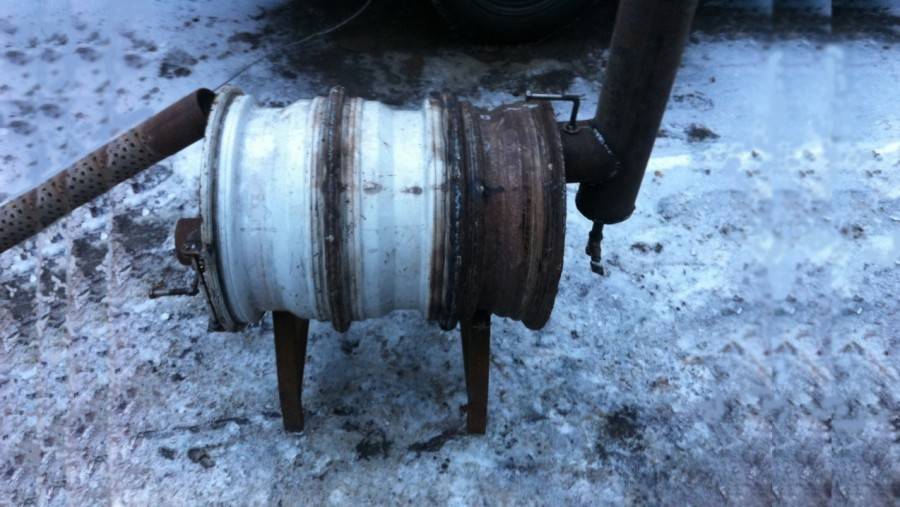

Буржуйки стали крайне популярными печами там, где нет газовой магистрали. Они отличаются простейшей конструкцией, а народные умельцы научились изготавливать их самостоятельно, пользуясь старыми бочками, алюминиевыми бидонами, газовыми баллонами и обрезками листового металла. В результате на свет появляются довольно мощные отопительные агрегаты, радующие потребителей большим количеством тепла.

КПД обычной буржуйки редко превышает 80%. Все дело в том, что большая часть тепла улетает в дымоход. Площадь у поверхности печек не самая большая, поэтому тепловая энергия рассеивается плохо. Для увеличения эффективности буржуйки обкладываются камнем, шамотным кирпичом, оснащаются простыми металлическими конвекторами. Благодаря этому они дольше удерживают тепло и лучше отдают его в обогреваемые помещения.

Обычная буржуйка, даже с учетом множества улучшений, никогда не сможет сравниться по эффективности и качеству прогрева помещения даже с самой простой печью Булерьян.

Тем не менее в условиях холодного климата классическая буржуйка выглядит далеко не самым подходящим вариантом для обогрева домов, не подключенных к газовым магистралям – сказывается медленный нагрев и быстрое сгорание дров. Частично проблема решается с помощью пиролизного сгорания топлива, делающего горение длительным и более эффективным. Но для того чтобы можно было оперативно наполнить любое здание теплом, нужен был альтернативный прибор.

Теория сгорания и минусы топки Булерьян

Если разобраться в работе отопительных печей длительного тепловыделения, так называемых Булерьянах (Бренеранах). Это попросту рядовые непримечательные буржуйки с повышенным КПД, за счет большой площади теплоотдачи. Дрова в Булерьяне не горят, а как бы истлевают и у этого процесса есть куча минусов – об этом чуть позже.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Многие считают что проблема решена с помощью трубок дожига, но конструкторы проектируют печь чтобы она экономила топливо, а не сжигала уложенную стопку за минуты. Значит трубки – малоэффективны.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус – печь часто засоряется.

Принцип работы пиролизной печи Бренеран

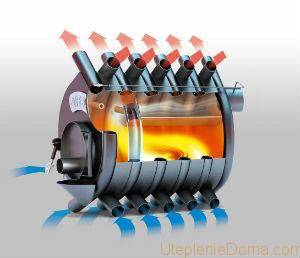

Обогрев помещения осуществляется методом конвекции. В топке тлеют дрова и нагревают трубы. За счет перепада температуры воздух циркулирует по трубам снизу вверх. Таким образом, происходит беспрерывная конвекция. Кроме этого, раскаленная печь излучает ИК-лучи, но это уже вторичный метод обогрева. Из-за сильного нагрева корпуса для монтажа необходима подставка под печь Бренеран из негорючего материала.

Более интересен метод сжигания топлива, ведь данная печь пиролизного действия, или газогенераторная, — называйте, как удобнее. Пиролиз – это выделение из дров горючего газа. Для этого процесса необходимо создать специальные условия: температуру от 500 до 800 градусов и дефицит кислорода. Потом выделенный пиролизный газ можно сжечь и получить еще дополнительные джоули тепловой энергии. Таким образом, можно выжать из дров по максимуму. Чтобы пиролизный газ загорелся, его нужно обогатить кислородом, именно поэтому у печи две камеры.

Процесс работы печи примерно следующий:

  • в топку загружаются дрова и поджигаются;
  • когда пламя охватывает древесину, перекрывают доступ воздуха (почти полностью), и начинается процесс тления;
  • в результате тления из дров выделяется пиролизный газ и поднимается в камеру вторичного дожига;
  • через отверстия в трубах в камеру дожига поступает воздух, обогащая газ кислородом. Под воздействием высокой температуры газ воспламеняется.

Все полученное тепло греет корпус печи, а тот прогревает воздух. Этот принцип работы справедлив, если вы установили газогенераторную печь Бренеран. Но есть еще и другие модификации, в которые заложено немного больше функций.

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

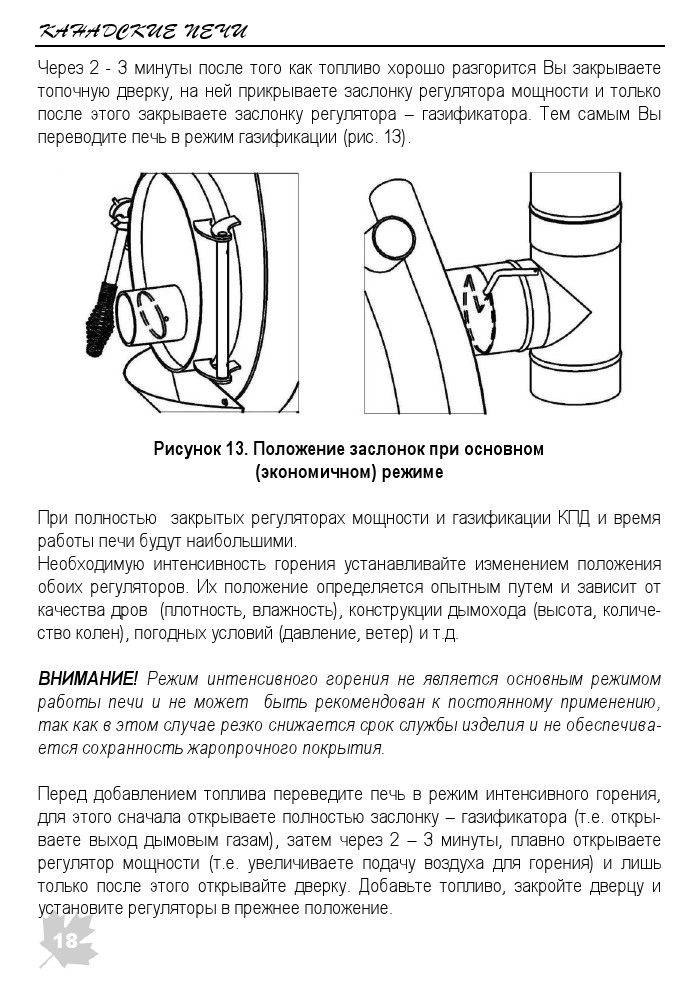

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Булерьян

Булерьян

Булерьян

Булерьян

Удачной работы!

Приступаем к работе

Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.

Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.

Подготовленные трубы сваркой соединяются в единую конструкцию.

Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.

Трубы печи булерьян

Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.

Трубы в печи булерьян

Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.

Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.

Этап создания печи булерьян своими руками

Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.

К наружной стенке привариваются петли и можно уже закреплять дверцу.

К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.

Варианты серийного исполнения печей булерьян

Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.

Теперь из кусочков труб делаем ножки и печь можно испытывать.

Готовая печь булерьян, изготовленная самостоятельно

В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.

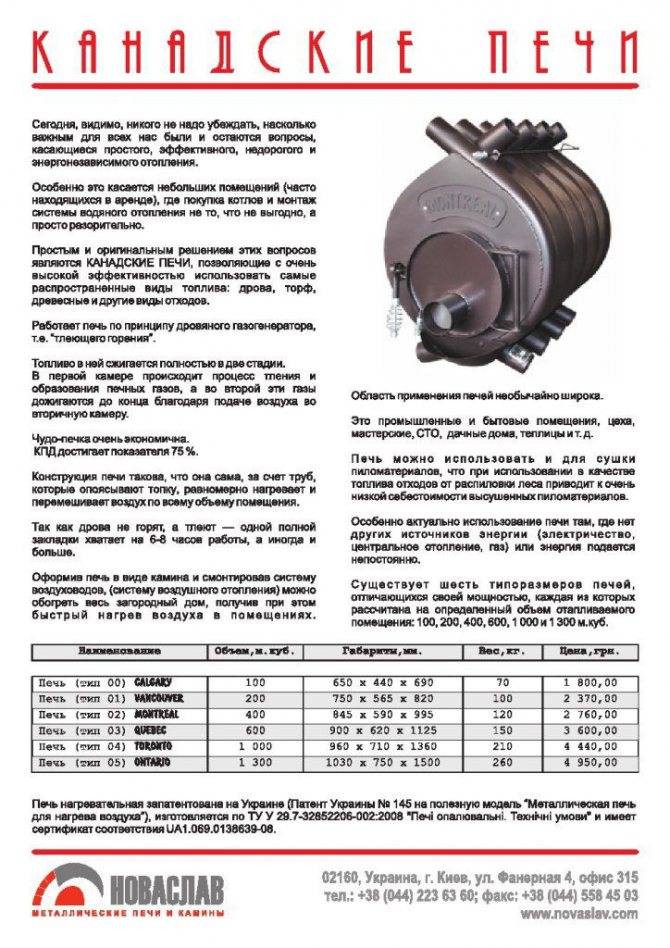

Обзор печи булерьян

Преимущества и недостатки системы отопления

Существует множество модификаций печи. На фото печи Булерьян можно рассмотреть особенности конструкции и типичную комплектацию. Причем возможна дополнительная комплектация, что позволит повысить эффективность использования.

Но и без нее агрегат обладает множеством преимуществ:

  • быстрый обогрев помещений за счет конвективного эффекта;
  • возможность подбора модели под параметры помещения;
  • экономичность в расходе топлива;
  • простота в монтаже и эксплуатации;
  • высокий уровень КПД, достигающий 80% и более;
  • безопасность;
  • возможность регулировки интенсивности за счет механизма на дверце.

Печки типа Булерьян могут использоваться для целей обогрева жилых и нежилых помещений. Возможно применение в теплицах и мастерских, на складах.

Благодаря объемному принципу функционирования, тепло не скапливается непосредственно возле агрегата, а перемещается по всей площади.

В то же время при эксплуатации следует обращать внимание на несколько моментов:

  • необходимость утепления труб;
  • потребность в просторном месте для агрегата;
  • возможность горения пыли;
  • потребность в выводе дымохода на значительную высоту — более 3-4 м;
  • возможность конденсации в трубе и появление запаха внутри дома.

Преимущества канадской печи булерьян

В пользу покупки этого оборудования говорят следующие аргументы – оно:

  • Идеально подходит для обогрева жилых домов, теплиц, гаражей, промышленных и складских помещений;
  • Легко устанавливается и демонтируется – для ее монтажа, требуется лишь наличие свободного места и соблюдение правил безопасности. При необходимости, это устройство можно быстро переместить в другую комнату;
  • Высокое КПД – канадская печь булерьян использует энергию древесных газов. Она разжигается раз в 12 часов и требует намного меньше топлива, чем камин, буржуйка или традиционная печь;
  • Экологичность – булерьян сжигает до 95% вредных газов. Он сохраняет оптимальную влажность воздуха, не сжигает кислород и почти не выделяет дыма (при правильном устройстве дымохода).
  • Безопасность – отопительные печи булерьян не раскаляются в ходе работы. В отличие от своих аналогов, они не способны взорваться, отравить людей газом или поджечь вещи в комнате (очаг изолирован герметичной дверью);
  • Простота – эксплуатация и обслуживание печи занимает минимальное количество времени и не требует больших усилий.

Канадская печь булерьян полностью автономна. Она не нуждается в электросети, газоснабжении или источнике воды. Ее можно успешно использовать в любом климате, регулируя уровень нагрева при помощи встроенного дросселя и нужного количества топлива. Срок службы данного устройства не ограничен. До наших дней дожило несколько тысяч моделей, проработавших 40 и больше лет.

Пошаговая инструкция

От качества швов зависит герметичность камеры, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи малой печи для небольших хозяйственных помещений и увеличить до необходимого размера.

Раскрой деталей, формирование заготовок

Отрезаем от трубы 8 кусков длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми выемками на концах.

Производим гибку воздуховодов на угол приблизительно 80º. Сгибаем металлические полосы под таким же градусом.

Сборка и сварка

Укладываем изогнутые конвекционные трубы выпускной частью наружу в шахматном порядке, начиная с задней стенки до выхода на передний уровень. Для устойчивости между ними кладем деревянные бруски. Конструкцию выравниваем. Прихватываем точечными швами в узлах сопряжения.

Во внутреннюю часть тела корпуса горизонтально ввариваем поддон. Для удаления продуктов горения колосники лучше сделать из двух половин, соединенных под углом. Сначала прихватываем точечно, затем проходим всю плоскость сплошным швом. Между труб вставляем согнутые стальные полосы, привариваем.

Передняя и задняя стенки

Сначала нужно сделать лекало. Прикладываем картон к боковине и обводим карандашом. По контуру выкраиваем деталь из листового металла. На ней вырезаем загрузочное окно диаметром в половину стенки, смещая центр чуть ниже оси. Навариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Заднюю стенку изготавливаем аналогичным способом. Отверстие, соответствующее диаметру отводного патрубка, вырезаем в верхней части круга. В него вставляем Т-образный отрезок из трубы 100 – 110 мм с клапаном, соединяем с корпусом. Стенки сажаем на свои места.

Дверка

Топочная дверка – это короткий цилиндр, который должен точно надеваться на «воротник», попадая в щель между внешним и внутренним кольцом. Для повышения герметизации между кольцами нужно вбить асбестовый канат.

https://youtube.com/watch?v=CW3h3NpJwRk

В заготовке вырезаем отверстие для поддувала, навариваем патрубок с дроссельной заслонкой. Заслонку можно сделать, прорезав стенки патрубка по осям. Берем штырь, навариваем на него плоский диск, вставляем его в перфорацию патрубка. С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Подвешиваем дверцу на петлях, обустраиваем замок. Их делаем из обрезков листа. Можно купить готовые детали.

Для того чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После зачистки и косметической шлифовки поверхности конструкция готова к установке.

Устройство

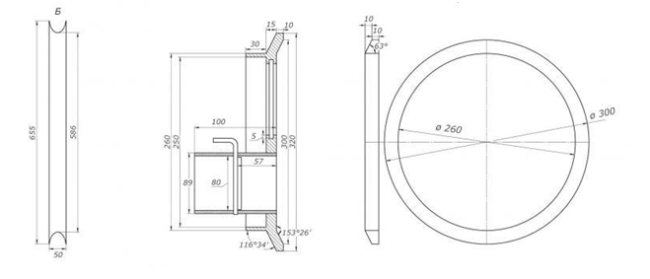

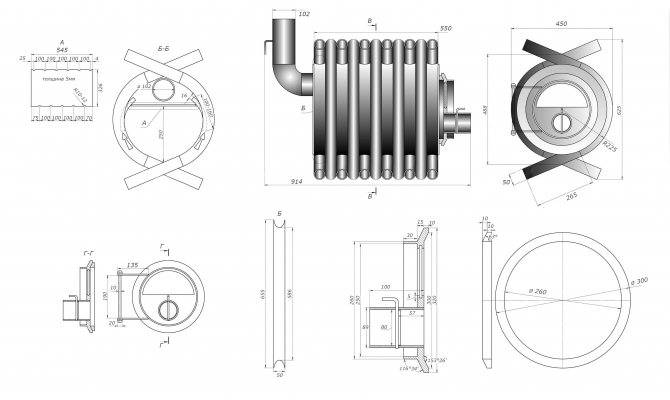

Чертеж с размерами печи Бренерам

Внешняя конструкция напоминает барабан. Изготовляется она из стали, с толстыми стенками, имеющими жаропрочное покрытие. Для быстрого нагревания воздуха и равномерного распределения его по помещению имеется целый набор труб. Конструкция состоит их двух камер сгорания – нижней и верхней. В первой горит топливо, а во второй уже догорает образовавшийся газ.

Имеются регуляторы мощности, которые расположены на дверце и на дымоходе. Печь, работающая на твердых видах топлива, не дает большого пламени от сгорания. Дрова или уголь медленно тлеют в ней.

Обогрев помещения происходит не только в результате движения воздуха по трубам, но тепло передается и через стенки. При необходимости обогревать несколько помещений, к печи присоединяются дополнительные трубки.

Установка дымохода на печь «Бренеран»

Изготавливаются дымоходы для таких печей из разных материалов (кирпич, металл, керамика, сэндвич трубы). Конструкция дымохода не должна иметь горизонтальных участков, превышающих 1м, как правило для таких печей используют коаксиальный дымоход. В зависимости от моделей печей, минимальная высота дымохода варьируется от 4м до 6м. Металлические трубы дополнительно утепляются негорючим герметиком для предотвращения остывания дыма в трубе. Это решает проблему образования конденсата в дымоходе, из-за которого на внутренних стенках накапливается сажа и смол. Дымоход для печи «Бренеран» может монтироваться вертикально в крышу либо через боковую стену.

Конструкция печи Бренеран

Печь Бренеран состоит из сваренных между собою секций. Одна секция являет собой соединение двух изогнутых толстостенных труб. Получившиеся элементы соединяются листами стали, образуя бочкообразную форму. От количества секций зависит размер топки и тепловая мощность печи.

С одной тыльной стороны установлена дверца, в которой есть поворотная заслонка – она нужна для регулировки тяги. В заслонке есть прорезь, через нее поступает воздух даже тогда, когда она полностью закрыта. При этом количество воздуха минимальное, чтобы обеспечить необходимые условия для пиролиза, но об этом позже.

На противоположном торце расположен патрубок для дымохода (см. Как почистить дымоход от сажи своими руками: все способы). Внутри печи есть две камеры горения. Первая для первичного горения, там тлеют дрова. Вторая для дожига пиролизного газа. Камера вторичного горения находится в верхней части. Там же есть отверстия в трубах, через которые подается воздух.

Какими особенностями обладают буллеры

Агрегаты устанавливают в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Они могут работать, обеспечивая горение в режиме тления до 10-12 часов, на дровах, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами-теплотехниками была поставлена задача разработать для лесозаготовительных бригад печь, работающую на бросовом материале: ветках, шишках, палках.

Топка должна была вмещать древесину нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам, был создан мобильный прибор, работающий по типу калорифера, безопасный, простой в эксплуатации.

Строение

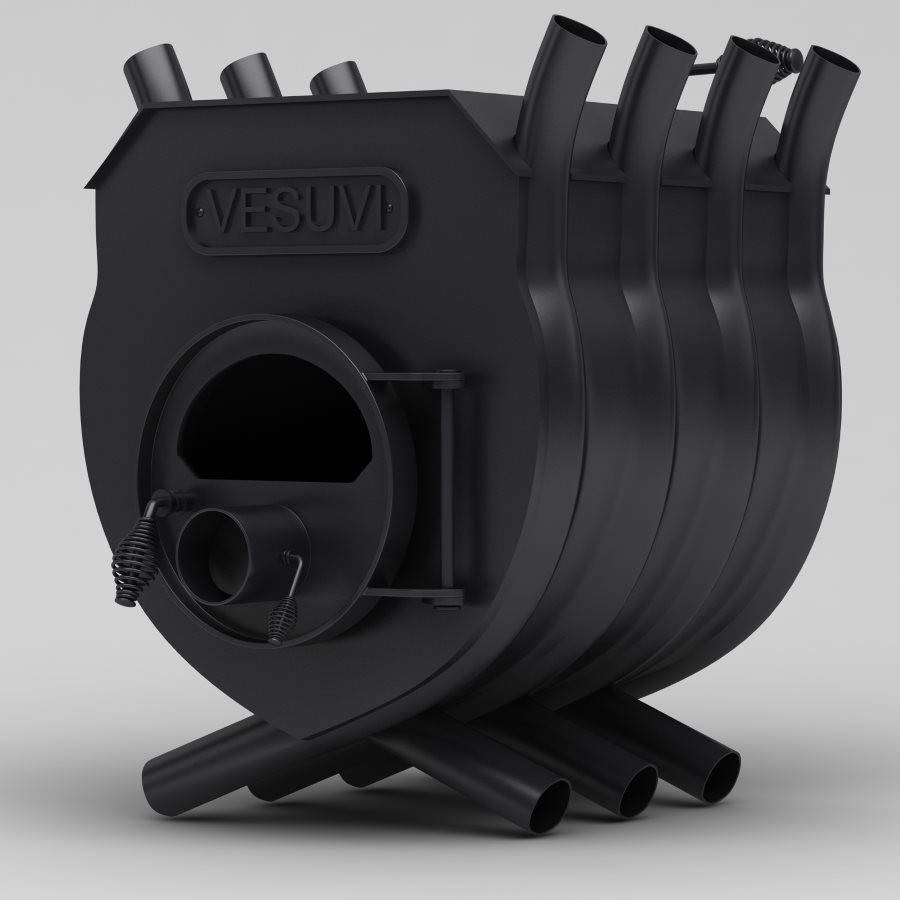

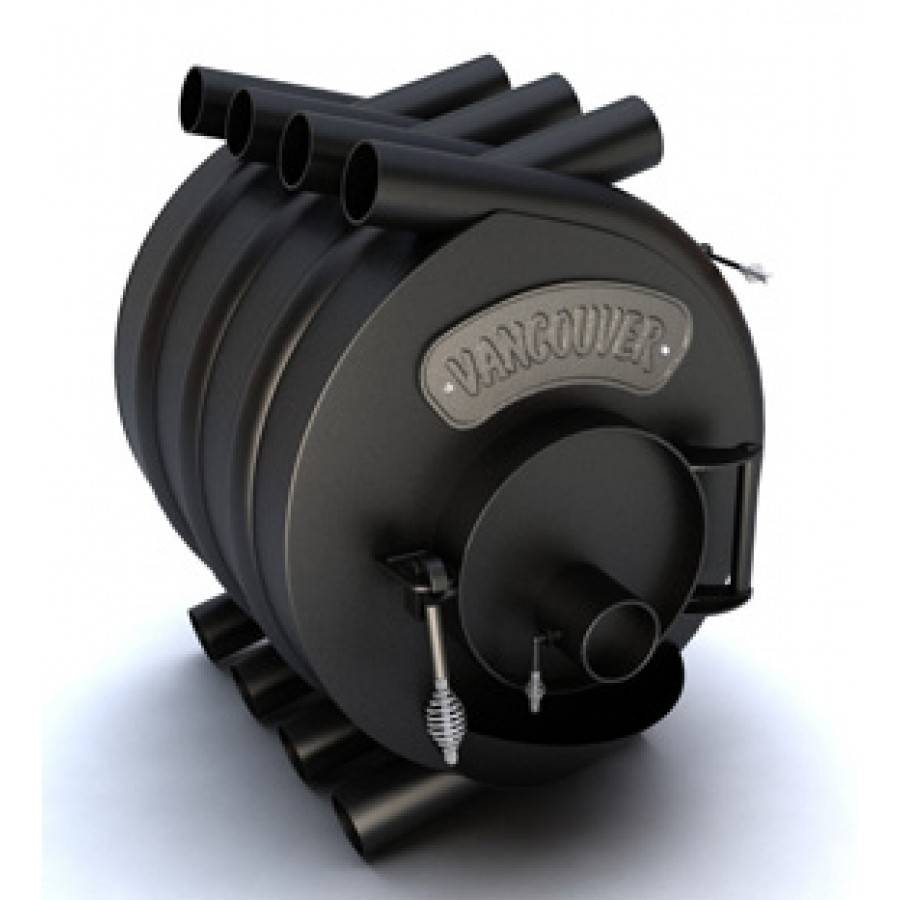

Конструктивно печь медленного горения булерьян – это овальный герметичный бочкообразный котел. Главная особенность – наличие в корпусе двух рядов воздуховодных труб, между которыми наварены металлические (чаще стальные) полосы. Трубки изогнуты в форме параболы и погружены в топочное отделение на две трети диаметра.

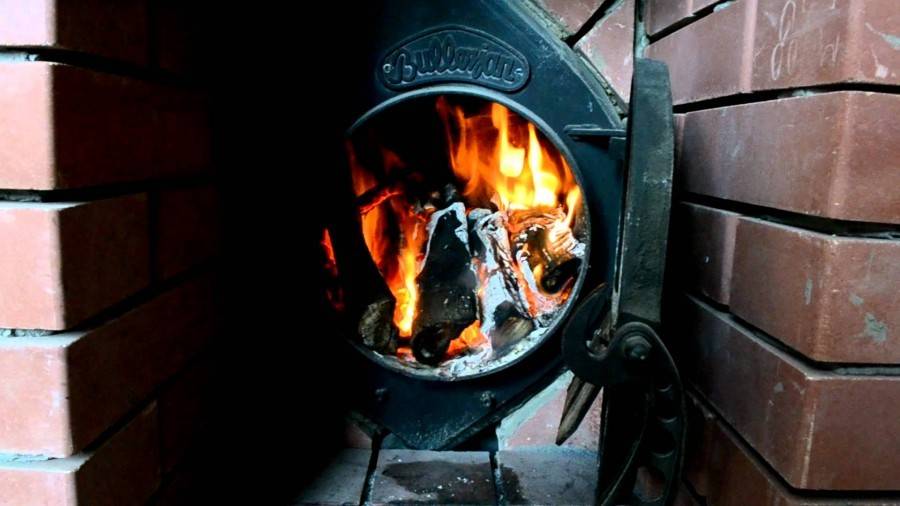

Большая круглая дверца снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окошко с термостойким стеклом позволяет контролировать горение. На рукояти дросселя имеется шкала с градусами и передвижной упор ограничитель.

Отопительная камера разделена на три части. Снизу стоит колосниковая решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Поддон для удаления золы отсутствует за ненадобностью. Зольные частицы вылетают через дымоход.

На задней стенке есть выход с заслонкой. Зазоры на ней не позволяют угарным газам проникать в помещение даже при открытой дверце. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают недогоревшие пиролизные газы.

Как происходит обогрев

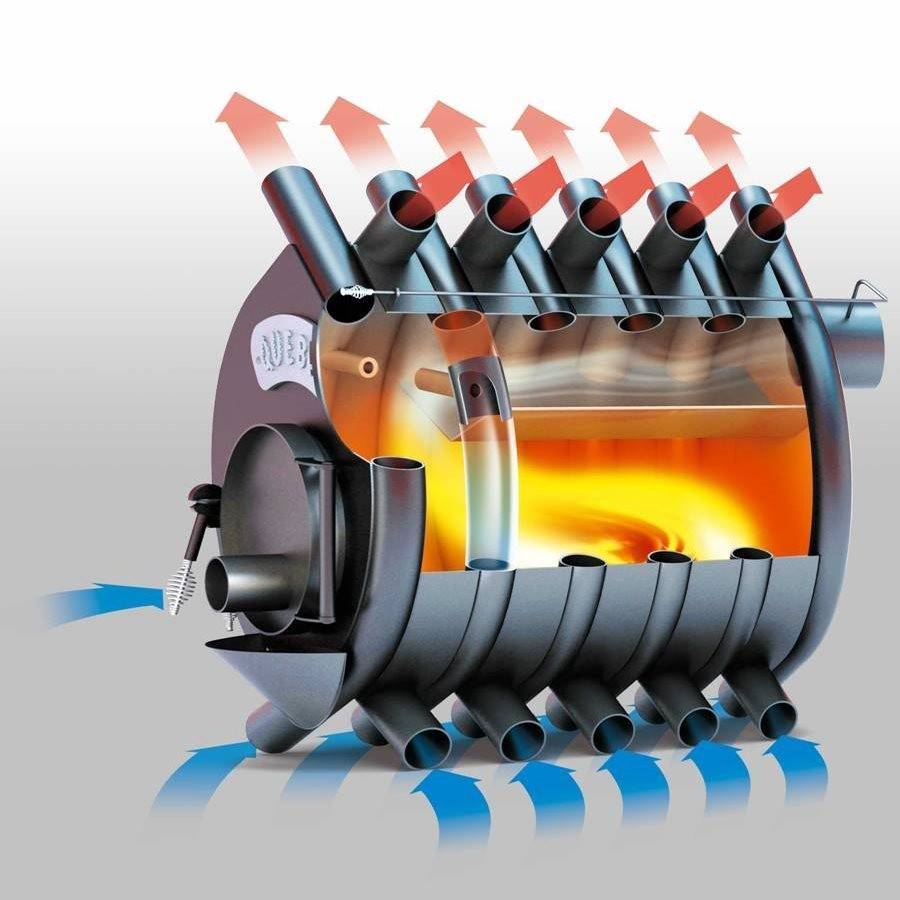

В основе работы устройства лежит принудительный конвекционный теплообмен. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро прогревается, горячим интенсивным потоком выходит из верхнего отверстия. Он плавно, равномерно распределяется по всему помещению, охлаждается, опускается вниз. Агрегат, совмещающий сразу три аппарата: собственно печь булерьян, калорифер, газогенератор, работает в двух режимах:

  1. Растопка, которая обеспечивает быстрый разогрев до 120-150º С.
  2. Газификация, поддерживающая тление дров на уровне 50-55º С.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
