Гидрострелка Север: устройство и принцип действия, критерии выбора оборудования

Конструкция гидрострелки

Если у вас появится желание сделать гидрострелку своими руками, то Вам необходимо знать основные моменты конструкции. В данном случаи заложен принцип 3-х диаметров.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

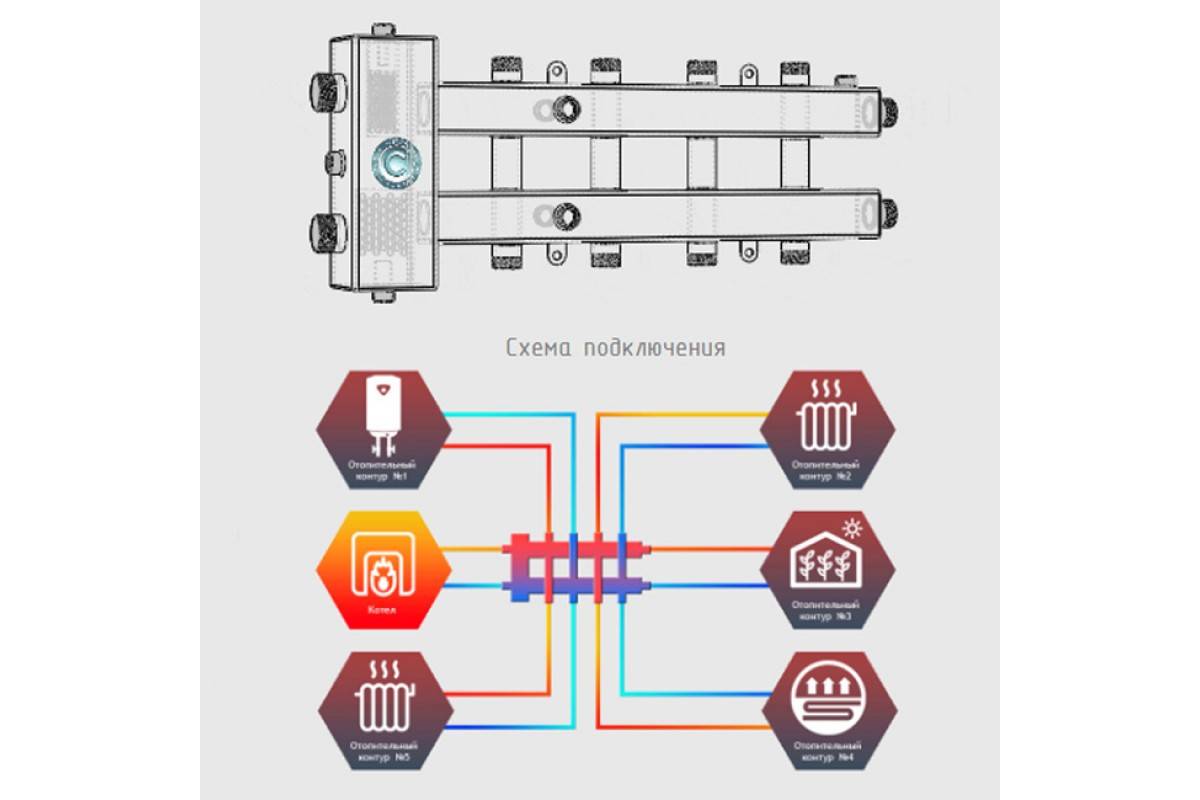

Иногда гидрострелка выполнена в едином исполнении с коллекторами

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

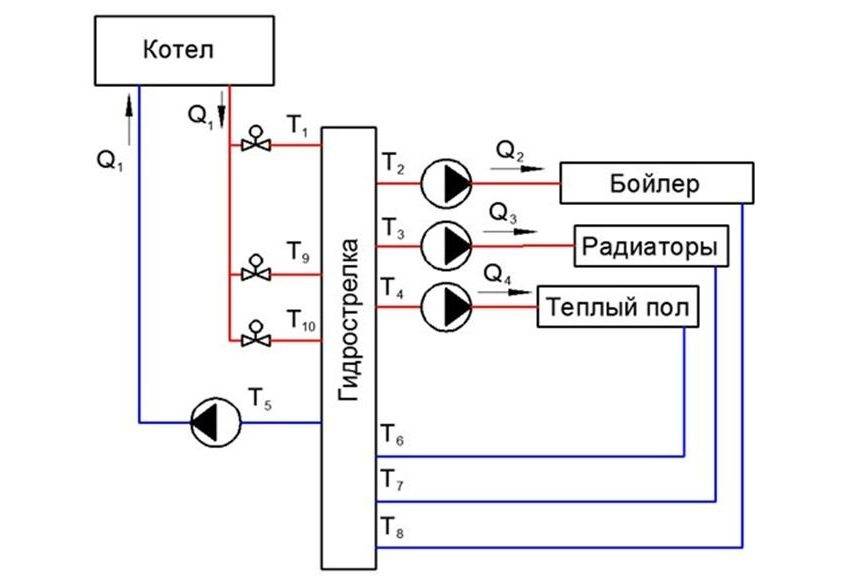

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800

Расчет устройства

Где купить?

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Режимы работы гидрострелки

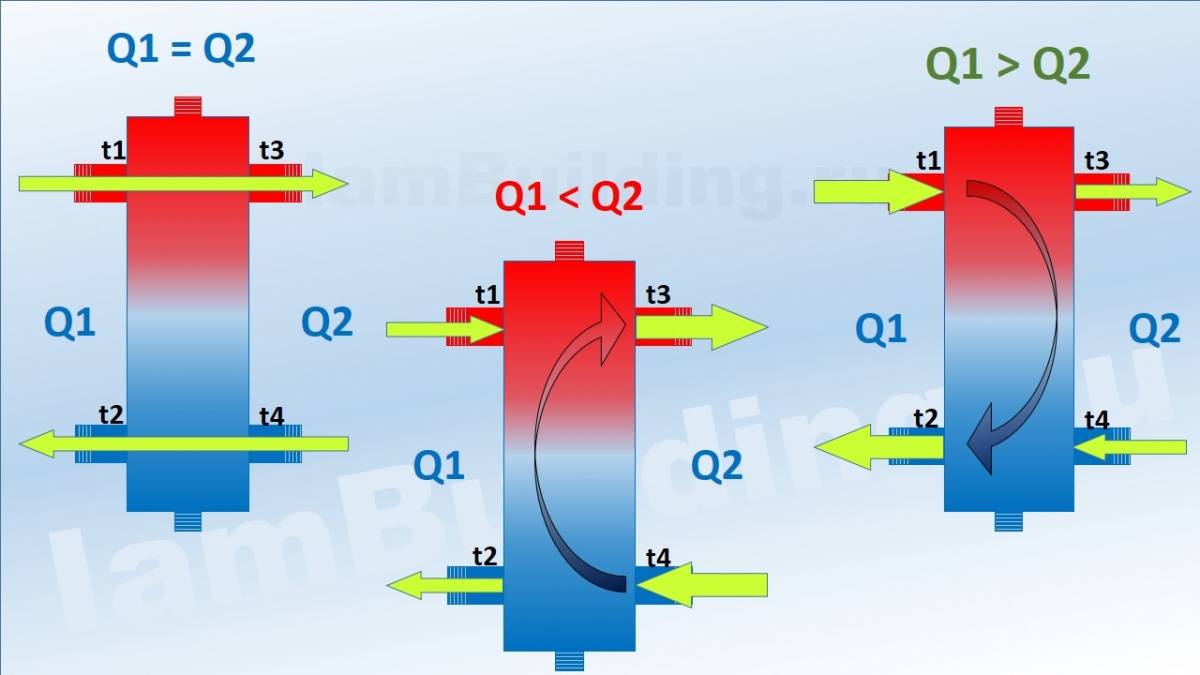

Часто в интернете встречаются вот такие 3 картинки которые рассказывают о режимах работы гидрострелки и о замечательных свойствах данного устройства. Дополним данные картинки дополним значениями режимов расхода теплоносителя Q1 и Q2.

Покупатель радуется, т.к. считает, что у него появляется гибкость в работе системы отопления.

Но не тут то было, т.к. режим работы гидрострелки, всегда 1.

Что такое режим работы? Режим работы связан с соотношением расходов через котловой контур Q1 по отношению к расходам контура потребителя Q2. В результате может быть 3 варианта работы между контурами может быть равенство Q1=Q2, Расход котлового контура может быть меньше чем в контуре потребителе Q1<Q2, Расход в котловом контуре больше чем в контуре потребителеQ1>Q2.

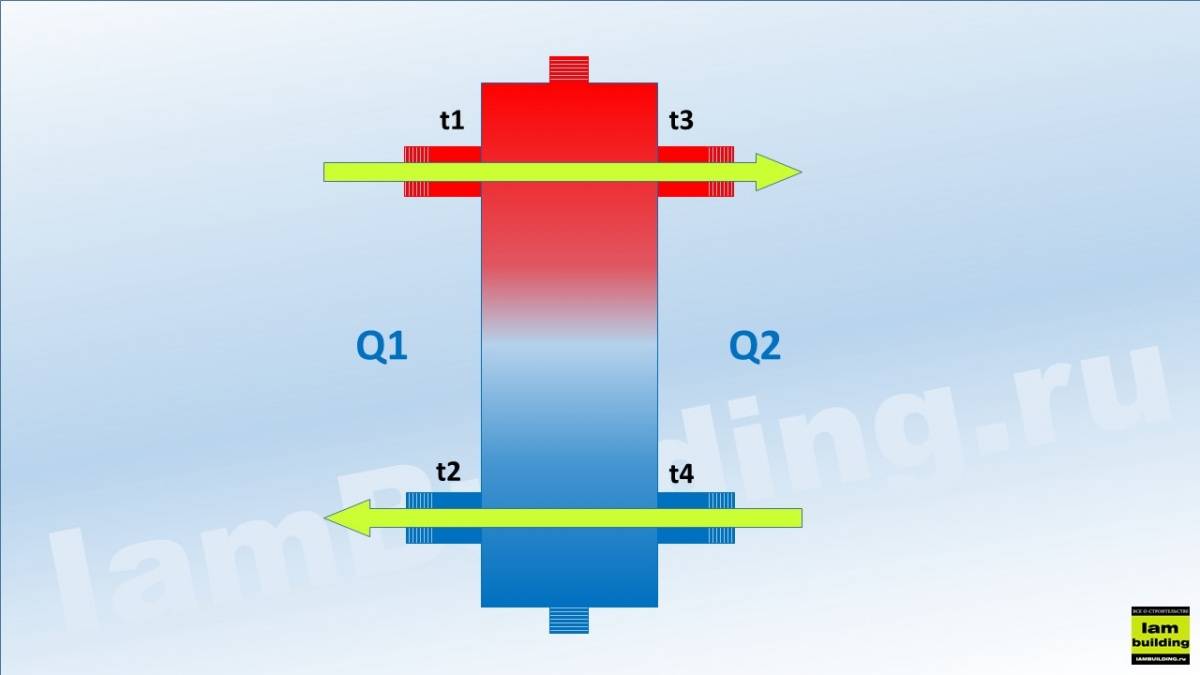

Режим 1

Когда данный режим может работать? Никогда!

Даже если подобрать сопротивление контуров, производительность насосов таким образом, что бы расходы контуров уровнялись, то как только где то в системе закроется термоголовка или включится насос бойлера или любой другой насос, равенство контуров пропадает.

Поэтому данной схемы работы не может быть не теоретически не практически.

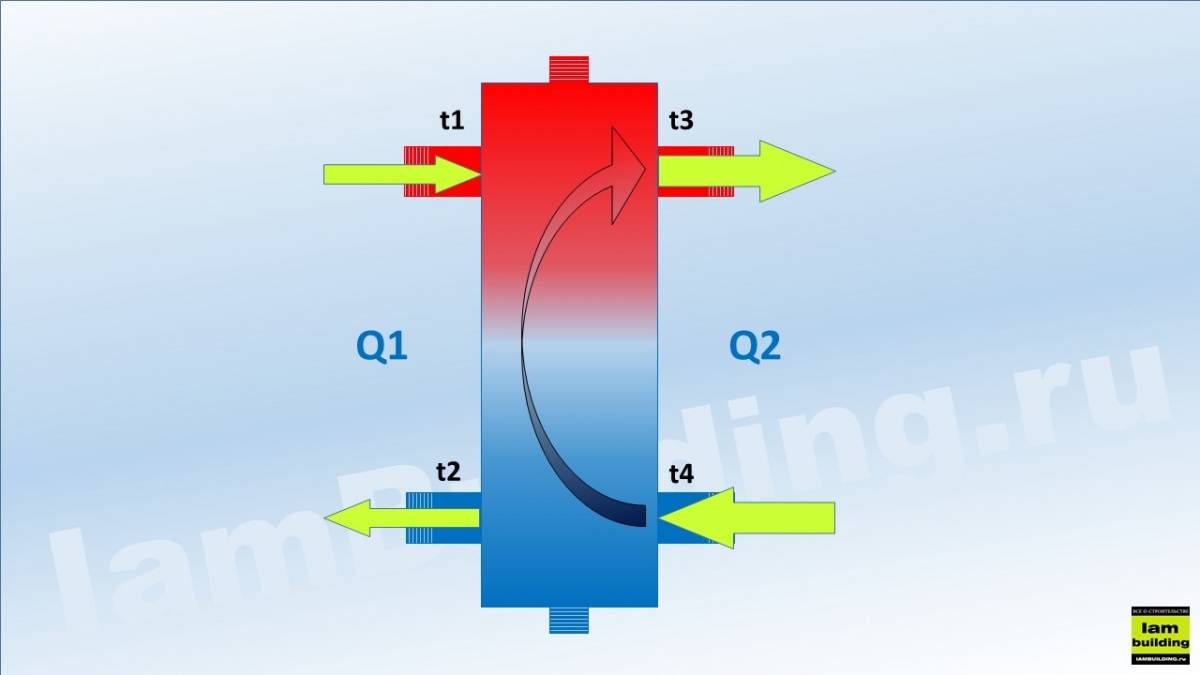

Режим 2

О данном режиме нужно знать 1 самое важное, Его ни в коем случаи нельзя допускать!

Предположим, что котел может выдавать 40 литров теплоносителя в минуту, а системе в это время требуется 120. Что произойдет?

От котла (t1) будет поступать 40 литров теплоносителя нагретого предположим до 60˚С, но системе (t3) требуется 120 литров, в результате контур потребления заберет 40 литров с котлового контура и 80 литров с обратного контура. Но как все понимаем, теплоноситель с обратного контура возвращается не 60˚С как с котлового, а предположим 40˚С. В результате на входе потребительского контура будет подача теплоносителя уже не 60 ˚С а замешается 60˚С и 40˚С в долевом соотношении поступающего литража 40 и 80 и на подаче будет порядка 46-48 градусов.

Выход в данном случаи 1 и он не верный, поднимать температуру котлового контура например до 80˚С, и тогда после замешивания в контур потребителя пойдет порядка 70 градусов. Вроде бы справились с задачей, но что происходит в нижней части гидрострелки?

Обратный контур на 20-25˚С градусов холоднее чем поступает в сам контур 70-20=50˚С. Теплоноситель с температурой 50˚С поступает в котловой контур который выдает 80˚С, в результате имеем разницу между подачей и выдачей 30 и более градусов.

Такая температурная разница заставляет работать котел в конденсационном режиме, т.к. холодная обратка его очень сильно охлаждает. В паспортах к котловому оборудованию вы можете прочитать требование, что температурная разница между подачей и выходом не должна превышать 20 градусов. Котел какое-то время будет сопротивляться но со временем все же лопнет, может и сразу лопнуть.

Еще раз напоминаем, что данного режима допускать нельзя ни в коем случаи.

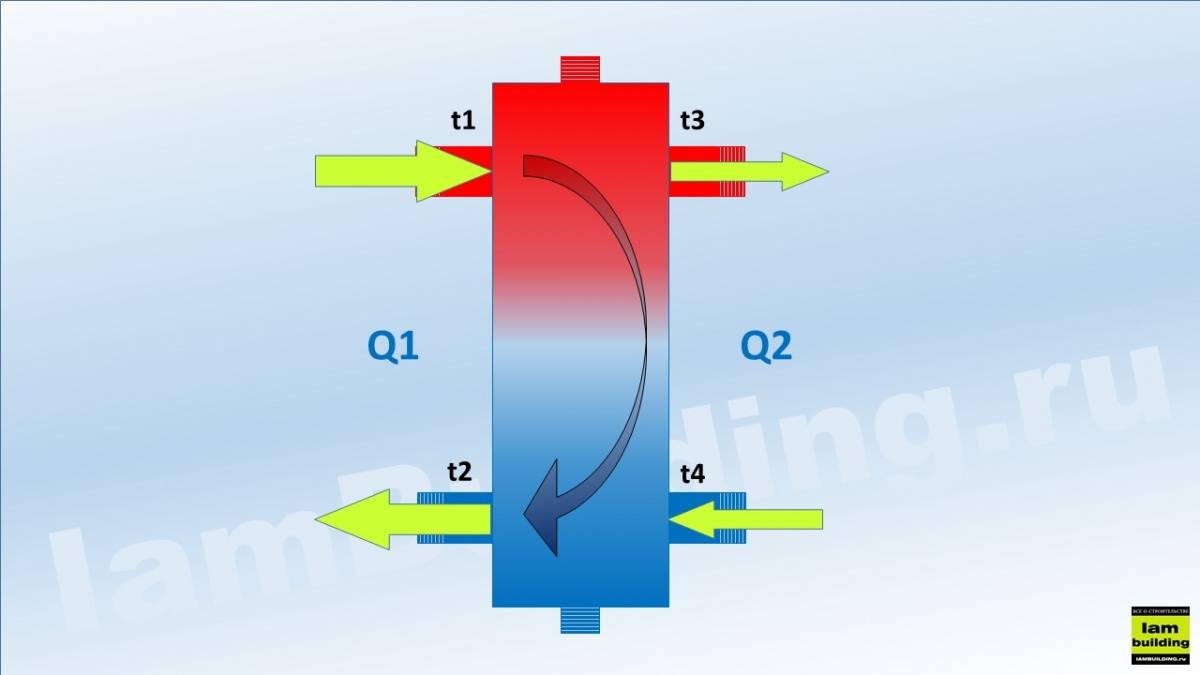

Режим 3

Остается 1 и самый приемлемый режим работы когда расход котлового контура превышает расход в потребительском контуре.

В данном случаи, излишний теплоноситель спускается в нижнюю часть стрелки, подогревает обратку с контура потребителей и подается в котел с минимальным температурными перепадами. В данном режиме, холодная обратка никогда не нанесет вреда котлу.

Запомните: Только 1 режим возможен в режиме работы гидрострелки.

Калькулятор расчета гидрострелки с учетом мощности котла и пояснения

Для отопительной системы с различными контурами требуется специальный элемент, который бы поддерживал баланс в системе, а также подходящий температурный режим. Данная сложная проблема решается быстро и просто с помощью специального гидравлического усилителя, который часто именуют гидрострелкой. Подобные устройства продаются в специальных магазинах. Его можно сделать и самостоятельно, но для этого должен быть опыт в сварочных работах

В этом случае важно понимать и знать основные параметры подобной конструкции. Для этого и требуется калькулятор для вычислений гидрострелки с учетом мощности котла

Ниже приводятся специальные разъяснения по поводу работы с программой.

Что следует знать?

Гидрострелка является дополнительным узлом, которая располагается в вертикальном положении. Она выполняется в виде цилиндра, но может иметь и сечение в виде прямоугольника. В это устройство врезаются патрубки, которые подходят к котлу, а также к теплообменным контурам. В этом приборе осуществляется деление небольшого контура, а также протяженных отопительных контуров. Часто используются традиционные схемы гидравлических разделителей.

Подобное устройство поддерживает температурный и гидравлический баланс. С его помощью можно добиться небольших потерь давления, а также тепловой энергии и производительности. Конструкция позволяет увеличить КПД отопительной системы и снизить сопротивление в системе.

К важным характеристикам стоит отнести показатели диаметров патрубков и основного устройства. Остальные параметры можно узнать из стандартных схем.

У программы есть некоторые нюансы:

при расчетах обязательно используется мощность отопительного оборудования

Чтобы определить данный показатель также можно воспользоваться специальной расчетной программой;
важной характеристикой является скорость передвижения теплоносителя в направлении вертикали. Чем этот показатель меньше, тем лучше теплоноситель будет избавляться от газов и шлама

Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков. Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр;
особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор.

Специальная формула расчета предусмотрена в применяемом алгоритме проведения расчетов. В итоге будет показан результат, который покажет подходящий диаметр для гидрострелки, а также сечения используемых патрубков. Остальные параметры линейного типа определить еще проще.

Прежде чем приступить к монтажу подобного устройства, стоит изучить все функции гидрострелки.

Гидрострелка, принцип работы, назначение и расчеты. Благодаря знаниям, полученным из этой статьи, вы легко сможете модернизировать старую систему отопления и внести своевременные корректировки в новый проект.

1 Устройство гидрострелки

Гидроразделитель представляет собой пустой вертикальный цилиндр-трубу круглой или прямоугольной формы. На концах он закрыт выпуклыми заглушками в форме эллипсов. Из трубы выходят 4 патрубка (по 2 с каждой стороны), которые соединяются с системой терморегуляции при помощи фланцев или резьбы. В её верхней точке обычно размещён воздуховод, а в нижней — кран для удаления осадка со дна.

Размеры гидрострелки могут быть разными и зависят от мощности котла, а также общей длины тепловых труб. Монтаж анулоида проводится за водонагревателем, если есть коллектор — перед ним. Тяжёлые и массивные устройства устанавливают на опорные стойки, в то время как более маленькие крепятся к стене или располагаются на кронштейнах. Изготавливают гидравлические разделители из стали (высокоуглеродистой или нержавейки) и меди, для маломощных (13—35 кВт) газовых котлов — из полипропилена. У многих присутствует дополнительная теплоизоляция и антикоррозийное покрытие.

Хотя некоторые правила соблюдаются всегда, не все конструкции гидрострелок одинаковы. Самые распространённые чертежи устройств:

  • Классический. Вертикальная труба с четырьмя патрубками, две пары которых расположены на основе параллельно друг другу. Расстояние верхних патрубков от вершины и нижних от конца гидрострелки одинаково и равняется внутреннему диаметру цилиндра — D.
  • С чередованием патрубок. Похож на классический вариант, но все патрубки располагаются на разной высоте, образуя «лесенку». «Ступеньки» расположены на расстоянии 3 d, 5 d, 8 d и 10 d от вершины цилиндра, где d — внутренний диаметр патрубка. Те из них, что подключены к отопительному контуру котла, находятся выше. Считается, что такое расположение улучшает фильтрацию гидроразделителем газов и твёрдых примесей в воде для отопления.
  • Горизонтальный цилиндр с вертикальными патрубками. Встречаются разные варианты их расположения на корпусе, в том числе по концам изделия.
  • Гидрострелка-решётка. Импровизированный вариант, он почти не используется из-за очень плохой теплоизоляции.

Помимо основной конструкции, обеспечивающей разделение потоков по отопительной системе, в гидроразделитель могут входить дополнительные механизмы. Чаще всего среди них встречаются:

  • клапаны-терморегуляторы, которые мешают холодной воде попасть в котёл;
  • краны с различными функциями;
  • теплоизолирующие элементы;
  • термометр и прибор для измерения давления в трубах;
  • дополнительные отделители воздуха и газоотводящие системы;
  • шламоуловитель, сетки и прочие элементы фильтрации.

Порядок выполнения расчета гидрострелки для отопления и характерные особенности оборудования

В недавнем прошлом отопительная система имела недостатки. Отопление не работало, если плохо отрегулирована одна деталь, но когда ее регулировали, то сбивалась балансировка полностью всей системы.

Сложным заданием было найти насосы для данной системы, а котлы имели тепловые колебания внутри. Но на сегодняшний день с проблемами, которые возникают при подключении котла к отопительной системе, может справиться гидравлическая стрелка для отопления.

Выполняемая функция

Гидравлическая стрелка – неотъемлемый компонент отопительной системы, который представляет собой принудительную циркуляцию и насосы на гребенках всех элементов.

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

  • малый (котел, гидрострелка);
  • большой (к примеру, тепловой насос).

Принцип работы

Принцип действия гидрострелки. (Для увеличения нажмите) Гидрострелка – это труба квадратного разреза. Во время работы такого приспособления устраняется воздух через отвод для воздуха.

Сам порядок отопления делится на две цепи (которые упоминались выше). Малая – это, котел-гидравлическая стрелка, большая – котел-гидравлическая стрелка-потребитель.

Когда котел предоставляет необходимое количество тепла, то жидкость в стрелке движется из стороны в сторону. Когда баланс нарушается то движение происходит по малой цепи, котел отключается, и жидкость движется пока не понизиться градус, после чего работа продолжается.

Таким образом, гидравлическая стрела балансирует цепи котла и котельной, предоставляет самостоятельную работу элементов отопления.

Статью об изготовлении гидрострелки для отопления своими руками читайте здесь.

Как рассчитать

Гидрострелки отличают по определенным параметрам:

  • порядку подачи воды в систему;
  • порядку отвода воды;
  • местонахождению входящих или же исходящих патрубков;
  • по емкости.

Для того, чтобы рассчитать диаметр гидрострелки (или же патрубка, который подводится), нужно знать некоторые значения, указанные ниже. Механизм сопоставляется, учитывая самый большой поток воды, который может прогнаться через систему и самую низкую скорость воды в гидрострелке и патрубках.

И когда собраны все вышеперечисленные данные, переходим к самим вычислениям.

Итак, с помощью калькулятора вычисляем:

насколько зависим диаметр гидравлической стрелки от водотока:

Достоинства

Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:

  • нет проблемы с нахождением величин насосного устройства;
  • нет влияния друг на друга цепей котла и отопления;
  • потребитель и генератор тепла имеют нагрузку только от своего потока воды;
  • есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).

Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.

Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.

Познавательную статью о гидрострелках марки Север читайте здесь.

Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.

Что такое гидрострелка

Гидрострелка( гидравлический или гидродинамический разделитель, гидроразделитель) — высококачественное сантехническое устройство, которое устанавливаю в схему обвязки котлоагрегата и внутридомовой системы, для распределения потоков греющей воды по нескольким контурам теплоснабжения, в том числе на внешний бойлер и полотенцесушитель.

Разделитель на несколько контуров

По форме конструкция выполняется с круглым или квадратным сечением и имеет 4 соединительных резьбовых либо фланцевых патрубков: верхний входной, нижний выходной, а остальные — для распределительных контуров отопления (КО).

Размеры гидрострелки определяются тепловой мощностью котла и будут зависеть от числа и расчетного часового объема теплоносителя по КО. Стандартная комплектация гидрострелки:

  • манометр, термометр;
  • температурный датчик;
  • терморегуляторный клапан;
  • запорно-регулирующая арматура;
  • линия для подпитки сети;
  • дренажная линия.

Улучшенные модификации соединяют в себе функции распределителя потоков, температурного регулирования отопительных контуров и сепаратора, для выброса воздуха и удаления взвешенных частиц из внутреннего КО.

Для этого вверху конструкции, вертикально устанавливают пористые деаэрационные пластинки. Шламосборник и магнитоуловитель располагают внизу корпуса.

Что такое гидрострелка для отопления?

В сложных разветвленных системах отопления даже крупногабаритные насосы не смогут соответствовать различным параметрам и условиям эксплуатации системы. Это негативно скажется на работе котла и сроке службы дорогостоящего оборудования. Кроме того, каждая из подключенных цепей имеет свой напор и мощность. Это приводит к тому, что при этом вся система не может работать бесперебойно.

Даже если каждый контур оборудован собственным циркуляционным насосом, который будет соответствовать параметрам данной линии, проблема будет только усугубляться. Вся система будет разбалансирована, потому что параметры каждой цепи будут значительно отличаться.

Для решения проблемы котел должен подавать необходимый объем теплоносителя, а каждый контур должен отбирать из коллектора именно то, что необходимо. В этом случае коллектор действует как гидравлический сепаратор. Гидравлический сепаратор нужен, чтобы изолировать поток «котла» от общего контура. Второе ее название — гидравлическая стрела (ГС) или гидравлическая стрела.

Устройство получило такое название, потому что, как рельсовый переключатель, оно может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольная или круглая емкость с заглушками. Он соединяется с котлом и коллектором и имеет несколько отрезных труб.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит через гидросепаратор на нагрев со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метра. Скорость потока воды снижается за счет изменения направления движения и объема проходящей жидкости. В этом случае потери тепла в системе будут минимальными.

Принцип действия гидравлического переключателя заключается в том, что ламинарное движение потока воды практически не вызывает гидравлического сопротивления внутри корпуса. Это помогает поддерживать диапазон и уменьшать тепловые потери. Эта буферная зона разделяет цепочку пользователей и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического баланса.

Режимы работы

Гидравлический выключатель систем отопления имеет 3 режима работы:

  1. В первом режиме гидравлический разделитель в системе отопления создает условия равновесия. То есть расход котлового контура не отличается от суммарного расхода всех контуров, подключенных к гидровыключателю и коллектору. В этом случае теплоноситель не остается в устройстве, а движется по нему горизонтально. Температура теплоносителя на подающем и подающем патрубках одинакова. Это довольно редкий режим работы, при котором гидравлическая стрелка не влияет на работу системы.
  2. Иногда возникает ситуация, когда расход по всем контурам превышает мощность котла. Это происходит при максимальном расходе всех контуров одновременно. То есть потребность в теплоносителе превышала возможности котельного контура. Это не приведет к отключению или дисбалансу системы, поскольку в гидравлическом пистолете образуется восходящий вертикальный поток, который будет подавать смесь горячего хладагента из небольшого контура.
  3. В третьем режиме стрелка нагрева срабатывает чаще. В этом случае расход нагретой жидкости в малом контуре выше, чем общий расход до коллектора. То есть спрос во всех цепях меньше предложения. Это также не приведет к дисбалансу в системе, поскольку в устройстве образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать другие возможности:

После попадания в корпус сепаратора расход снижается, это приводит к осаждению нерастворимых примесей, содержащихся в теплоносителе. Для слива накопившегося осадка в нижней части гидравлической стрелки установлен клапан.За счет снижения скорости движения потолка из жидкости выделяются пузырьки газа, которые отводятся от устройства через автоматический воздухоотводчик, установленный в верхней части. Он действует как дополнительный разделитель в системе

особенно важно удалить газ на выходе из котла, потому что при нагреве жидкости до высоких температур увеличивается газообразование.Гидравлический сепаратор очень важен в чугунных котельных системах. Если такой котел подключить непосредственно к коллектору, то попадание холодной воды в теплообменник приведет к трещинам и выходу оборудования из строя

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла

Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Для чего нужна

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

  • отопительный котел;
  • радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
  • насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

  • Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
  • Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
  • Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
