Монтаж инсталляции унитаза, учитывая высоту и ширину конструкции: Обзор +Видео

Гарантия

Гарантийные обязательства производителей не распространяются на механические повреждения унитаза или бака. Применение неподходящих средств очистки, некорректная установка или эксплуатация также не входит в число гарантийных случаев.

Производители выполняют ремонт или замену только при наличии заводских дефектов и брака, поэтому многолетние гарантийные сроки не являются преимуществом, достаточно минимального — 1 год. Если в устройстве присутствуют производственные дефекты, они будут выявлены в течение этого периода.

Большинство производителей предоставляет стандартную гарантию на сантехнику в пределах 3–5 лет.

Монтаж подвесного унитаза на инсталляцию

Инсталляцией называется конструкция, на которую устанавливается навесной унитаз. Выполняет основную функцию держателя чаши, водопроводных подводов и в некоторых моделях удерживает сливной бачок. Приобретается как в комплекте с унитазом, так и отдельно.

Производители представляют варианты инсталляции с регулировкой чаши по высоте, что позволяет потребителю индивидуально установить унитаз на нужный уровень.

Система инсталляции делится на несколько видов:

  • стандартная: ширина 50 см, высота 112, глубина 12 см. Применяется в помещениях, где размеры конструкции позволяют установить систему
  • низкая: если планируется монтаж в ограниченном по высоте месте, например под подоконником,высота инсталляции до 82 см
  • двухсторонняя: предусматривает установку чаши унитаза с двух сторон
  • угловая: рама устанавливается в углу помещения
  • линейная: применяется в случае установки нескольких сантехнических приборов, таких как унитаз, бид

Для выполнения работ по установке навесного унитаза потребуются набор инструментов:

  •  дрель с ударным режимом, либо перфоратор
  • сверло по бетону и кирпичу с победитовым напылением
  •  шуруповёрт с битами
  • строительный уровень или лазерный осе — построитель
  •  анкерные болты

После выбора и приобретения понравившейся модели следует раскрыть упаковку и проверить унитаз на целостность, отсутствие трещин и сколов, а так же комплектность. В коробке должна находится инструкция по сборке и паспорт изделия, в котором прописаны все элементы входящие в комплект.

При необходимости, перекрыв кран подачи воды, проводятся демонтажные работы по снятию старого унитаза.

Перед тем как переходить к установке инсталляции необходимо проверить все ли коммуникации (канализационная труба, шланг подвода воды) подведены для дальнейшего подключения.

Шаг 1

Первым шагом выполняются работы по установке каркаса. Определяется место для монтажа рамы, в обязательном порядке на несущую стену. Необходимо качественно произвести установку каркасной конструкции, так как от этого зависит надежность всего оборудования при дальнейшей эксплуатации. При помощи лазерного осе построителя или строительного уровня определяются горизонтальные и вертикальные линии для чёткой установки каркаса.

Маркером на стену наносятся отметки через отверстия в раме. Перфоратором или дрелью в режиме удара просверливаются отверстия в месте крепежа. Стальная рама устанавливается и крепится анкерными болтами под строгим контролем уровня.

Шаг 2

Следующим шагом проводятся работы по подключению к водоснабжению. Вентиль бачка на протяжении всех монтажных работ в обязательном порядке должен быть перекрыт.

Шаг 3

Затем инсталляция подключается к канализационному стоку. Вариантов подключения несколько, наиболее распространенный с применением специальной гофры для подключения унитазов.

Шаг 4

Когда инсталляция установлена, следующим шагом проводится декоративное оформление — скрытие коммуникаций путем создания фальшь — стены из гипсокартона или иного материала с последующим оформлением плиткой.

Шаг 5

Когда стена полностью готова выполняется навеска чаши унитаза на специальные шпильки. После полного подключения открывается кран подачи воды. Проводится визуальный осмотр на наличие течи.

Стандартные размеры унитаза и минимальный размер туалета

ГОСТ 30493-96 нормирует размеры только унитазов с полочкой. Еще есть те, которые устанавливают в вагонах, но они нам не нужны. Стандартные размеры унитаза с полочкой прописаны для двух вариантов: с цельноотлитой и с приставной. Вторая модель используется в комплекте с навесными/настенными бачками или вообще без них. Еще есть стандартные размеры детского унитаза. Они (детские) идут без полочки. Все размеры приведены в таблице. А чтобы понимать о чем речь, смотрим чертежи.

Чертеж унитаза с цельноотлитой полочкой и косым выпуском из ГОСТа

Конструкция унитазаHhh1ll1L (глубина или длина)bB (ширина в самом широком месте)
С цельноотлитой полочкой для установки бачка (Компакт)150330435не менее 605 (может быть и 575 мм)260340 и 360
Без полочки (бачок навесной)370 и 400320 и 350460
Детский335285130280380405210290

Итак, стандартный размер унитаза с полочкой (называют обычно «Компакт»):

  • Длина — L — 605 мм. Это с учетом того, что модель компакт с выступом под установку бачка. Отдельно прописано, что можно выпускать более короткие модели длиной до 575 мм.
  • Ширина — B — также два стандартных значения: 340 и 360 мм.

Высота унитазов не нормирована, но обычно в пределах 370-390 мм. Так что по стандарту, самый узкий унитаз — 340 мм, а самый короткий модели «компакт с полочкой и косым сливом» — 575 мм. Исходя из этих значений и минимально допустимых расстояний из предыдущего пункта, можем определить минимальные размеры туалета под установку такой модели. Начнем с вычисления ширины: 340 мм + 2*250 мм = 840 мм. То есть, расстояние между стенками не может быть меньше 84 см. Лучше, конечно, больше.

А по длине туалет должен быть 575 мм + 600 мм = 1175 мм. Но это без учета того, что надо еще канализационную трубу уложить и каким-то образом подключить слив. На это отведем еще 20 см. Итого получим, что минимальная длина туалетной комнаты 1175 мм + 200 мм = 1375 мм. В метрах это 1,375 м.

Стандартные размеры унитаза без полочки (с навесным бачком) из ГОСТа

Стандартные размеры унитаза с настенным бачком существенно меньше: длина/глубина 460 мм, ширина 360 мм и 340 мм. То есть, помещение может быть короче. Минимальная его глубина — 1060 мм — это только под комфортную установку чаши, но надо еще трубы подключить, так что добавим еще 20 см. Итого, получим, что для установки унитаза с навесным настенным бачком комната должна быть не менее 126 * 84 см. А если у вас помещение более длинное, можно чудо сантехники выдвинуть назад, а за унитазом и/или над ним сделать шкафчик с полочками.

Что представляет собой система инсталляции

Это некая металлическая конструкция, в которой закреплен смывной бачок и трубы для водоснабжения и канализации. Главным ее достоинством является то, что вся эта система спрятана от глаз в толще стены. Снаружи видна только панель управления. Такой способ монтажа позволяет экономить пространство в туалетной комнате и делает ее интерьер более гармоничным и легким.

1 — Шпилька для крепления рамы к стене; 2 — Кнопка смыва; 3 — Смывной бачок; 4 — Рама; 5 — Сливная труба; 6 — Шпилька для крепления унитаза; 7 — Сливной отвод; 8 — Крепление к полу.

Сразу следует успокоить тех, кто переживает, что в случае неполадок в конструкции, потребуется крушить всю стену. Этого делать не придется. Доступ к внутренним элементам системы всегда возможен. Для этого необходимо лишь снять панель управления.

Монтаж унитаза с инсталляцией

Грамотная установка подвесного унитаза – это соблюдение строгой последовательности действий и ряда правил.

  1. Разметка стен и пола. Согласно упомянутой выше схеме, наметьте на стене и на полу места крепления инсталляции. В первом случае они выполняются по установленной ширине конструкции, а во втором  – согласно расстоянию между ней и стеной.

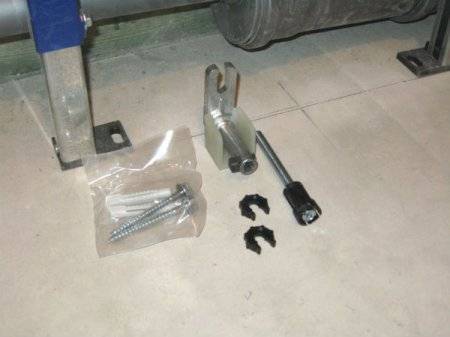

Фиксация металлического каркаса. С помощью перфоратора или электродрели со специальной насадкой выполните отверстия по намеченным точкам. Установите крепежные анкеры и с помощью дюбелей немного зафиксируйте инсталляцию, проверив качество установки с помощью строительного уровня. Если отклонений нет, то можно закрутить дюбели окончательно. Если они есть, то регулировка происходит по горизонтали – путем легких движений ножек инсталляции и последующей их фиксации в нужном месте, вертикали – путем движения конструкции по анкеру и последующей фиксации с помощью винта и гайки.

Установка шпилек для подвешивания чаши унитаза. Высота их размещения может колебаться в пределах нескольких сантиметров – приблизительно от 40 до 45 см, однако с желаемым значением следует определиться заранее. Как только это сделано, шпильки фиксируются в инсталляции.

Подвод канализации к сливному бачку. Делаться это может с помощью гибких шлангов или пластиковой трубы. Мнение специалистов: второй вариант предпочтительнее, так как является более надежным. Крепится труба к выходному отверстию бачка, расположенному в его верхней или боковой части. Как правило, оба они имеются в наличии, и выбор определяется лишь удобством монтажа. Обратите внимание: вода в канализации на момент работ должна быть перекрыта!
Подвод канализации к чаше. Идеально, если выпуск унитаза сразу стыкуется с отводом канализации. Если это не происходит, то следует воспользоваться гофрой. На этом этапе чаша подвешивается на штыри и крепится, но лишь на время, чтобы проверить работу всей системы. Вода подается в трубы и делается несколько пробных сливов воды. Если все нормально, чаша снимается и откладывается, если нет – недостатки сборки конструкции устраняются.
Устройство гипсокартонной фальшстены или обшивки. Если вы делаете обшивку по раме-основе, то вам потребуются саморезы по металлу и водостойкий (!) гипсокартон. Как правило, в инструкции к инсталляции имеется шаблон для его раскроя. Если вы хотите обустроить нишу или сделать фальшстену, то придется воспользоваться металлическими профилями и сначала изготовить на стене опалубку. Обратите внимание: во время работ все сливные отверстия рекомендуется прикрыть во избежание засорения! После монтажа гипсокартона можно произвести чистовую отделку его поверхности (краска, плитка).

Подвешивание чаши унитаза и установка кнопки слива. Что касается подвешивания чаши, то сначала в места соприкосновения ее со стеной укладывается силиконовая прокладка, лишь затем унитаз подвешивается на торчащие штифты. Имеющиеся крепежные элементы должны надежно фиксировать его. Кнопка слива чаще всего просто защелкивается в специально предусмотренном отверстии на передней панели бачка.

На этом все. Если вы строго следовали всем правилам и указаниям инструкции, то такая система должна служить настоящим украшением санузла,  работать долго и исправно на радость членам семьи и гостям.

Полезные советы

Позволим себе дать читателю рад советов по выбору и монтажу интересующего нас сантехнического прибора.

Как и напольные, подвесные унитазы могут делаться из разных материалов. Давайте попробуем дать им оценку.

Полированная нержавеющая сталь практически не загрязняется благодаря исключительно гладкой поверхности. Если отложения все же остались на ней — их несложно удалить с использованием любого препарата бытовой химии.

Материал — нержавейка.

Почему нержавейка занимает куда меньшую часть рынка, чем конкурирующие решения?

  1. Несколько казенный вид стальной сантехники. Она примелькалась в качестве антивандального оборудования для общественных туалетов и вызывает у большинства потенциальных покупателей соответствующие ассоциации.
  2. Кроме того, цена унитазов из нержавейки куда выше, чем у керамических аналогов, и начинается примерно от 20000 рублей.

Стекло мало уступает нержавейке практичностью; однако разглядывать через полупрозрачные стенки то, что остается на стенках чаши ниже уровня воды — удовольствие довольно сомнительное.

Отложения и грязь будут слишком заметны в стеклянном унитазе.

Основная проблема полимербетона — ограниченная устойчивость к агрессивным чистящим средствам и царапинам. Удалить с него мочевой камень и известковые отложения, не нарушив внешнего вида поверхности — нетривиальная задача.

Главная ценность санфаянса — дешевизна. Именно поэтому он является несомненным лидером рынка сантехники. Недостаток — в том, что его крупнопористая поверхность активно собирает загрязнения и часто нуждается в чистке.

Глазурованный фаянс благодаря стекловидному покрытию куда более устойчив к загрязнениям и легче числится, практически не отличаясь от материала без глазури по стоимости.

Наконец, оптимальный по сочетанию стоимости и функциональности материал — фарфор. Стенки унитаза долго останутся белоснежными; если же необходимость чистки все же возникнет, для него можно смело использовать кислотные и щелочные препараты.

Фарфор дольше сохраняет чистоту.

Есть ли какие-то тонкости у установки подвесного унитаза своими руками?

Сами этапы монтажа исчерпывающе описаны в сопроводительной документации:

  1. Расположение рамы инсталляции размечается по уровню или отвесу.
  2. Она анкерится к стене и/или полу.
  3. К бачку подводится вода, а к месту расположения раструба унитаза — канализационная труба .
  4. Отверстие бачка под сливную кнопку закрывается специальной мембраной или обычным полиэтиленом, после чего инсталляция и коммуникации скрываются фальшстеной. Как правило, она собирается из влагостойкого гипсокартона по оцинкованному профилю и выкладывается кафелем.
  5. После того, как кафель надежно схватился, на шпильки инсталляции навешивается унитаз, а в бачок устанавливается кнопка слива. Между унитазом и стенкой обязательна прокладка-демпфер, распределяющая нагрузку на кафель и не дающая появиться сколам.

Силиконовая прокладка хорошо видна на фото.

Кстати: в отсутствие прокладки ее роль может выполнить силиконовый герметик.

Несколько нюансов есть и здесь:

  • Кафель лучше начинать класть от кнопки слива, так, чтобы швы расположились симметрично относительно центра кнопки. Асимметрия смотрится не очень аккуратно.
  • Чем короче отвод канализации до стояка — тем меньше вероятность его засоров. Не забудьте про уклон: для использующихся при скрытом монтаже труб диаметром 90 и 110 мм он равен 2 см на погонный метр.
  • Канализацию лучше собрать на герметике. Инструкция связана с тем, что резиновые уплотнители со временем могут утратить эластичность и дать течь.
  • Забудьте про гибкие подводки. Вода к бачку подводится жесткой трубой. Срок службы резинового шланга в оплетке редко превышает 5 лет.
  • Несмотря на то, что арматура бачка обычно позволяет перекрыть воду через технологический люк за кнопкой слива, лучше снабдить подводку на бачок вентилем и оставить в фальшстене люк для доступа к нему.

Через люк легко добраться до вентилей, перекрывающих воду.
