Представители рынка
На рынке ретро розеток сейчас присутствует несколько основных конкурентов:
Цион – отечественный производитель ретро красоты.
Ретро розетка Цион цвет шоколад
Розетка от Цион с цветами
Розетка от Цион с рисунком Лазурь Розетка Цион с обработкой «под золото»
Модельный ряд ретро розеток этого производителя представлен 7 типами керамических розеток с заземлением и таким же количеством без заземления с двумя различными подрозетниками, высота которых 10 мм – идеальна для монтажа на открытую электропроводку. Все розетки рассчитаны на подключение только к открытой электропроводке
Это один из наиболее бюджетных вариантов на рынке, заслуживающий внимание
Bironi — достойные ретро розетки.
Также отечественный производитель, однако сертификация и оборудование у него итальянское. Качество выпускаемой продукции заслуживает наивысшей оценки
Розетка от Bironi модель Шедель цвет дерево
Ретро розетка Bironi Лизетта Эксклюзив. Расцветка бамбук
Ретро розетка Bironi Фаберже цвет перламутр
Модельный ряд весьма обширен и насчитывает:
- Четыре вида используемых материалов
- Десять видов расцветок
- Два вида установки открытая/скрытая
То есть вы имеете возможность выбора из 80 различных конфигураций розеток для оформления своего дома
Salvador – московский производитель ретро электрики премиум сегмента.
Продукция Сальвадор узнаваема и востребована на рынке РФ и является, пожалуй, наиболее приемлемым выбором, если речь заходит о розетках, выключателях или проводки в ретро стиле.
Ретро розетки Salvador для наружного монтажа
Розетка Salvador с узором. Наружный монтаж
Механизм розетки Salvador для внутреннего монтажа
Рамка Salvador для внутренней ретро розетки
В отличие от своих конкурентов, Salvador представляет розетки в ретро стиле не только наружного, но и внутреннего монтажа, что позволяет использовать их в квартире на штатных местах, со стандартными подрозетниками.
Техника безопасности
Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.
При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:
- декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
- при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
- высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
- на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
- вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.
Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).
Обустройство и эксплуатация декоративной проводки в частном доме возможны лишь при соблюдении требований техники безопасности (ТБ). Только при выполнении данного условия удается реализовать все ее преимущества и достоинства.
Как не следует делать
Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!
Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.
Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.
Как делается электропроводка в стиле ретро своими руками
Сначала подробнее рассмотрим основные методы приобретения комплектующих.
1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.
Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.
При составлении сметы следует ориентироваться на такие цены:
- 5 — 15 тысяч рублей за стометровую бухту кабеля;
- 20 — 50 рублей за каждый ролик – изолятор;
- 600 — 3600 рублей за каждый выключатель или розетку;
- 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.
С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.
Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.
Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.
2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.
Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.
Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.
Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.
К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.
Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.
3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.
Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.
Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.
4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.
Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.
На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.
Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.
Сфера применения
Ретро проводку устраивают на таких объектах:
- в бревенчатом доме или каркасном из СИП-панелей;
- в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.
К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.
Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.
Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.
Ошибки при монтаже

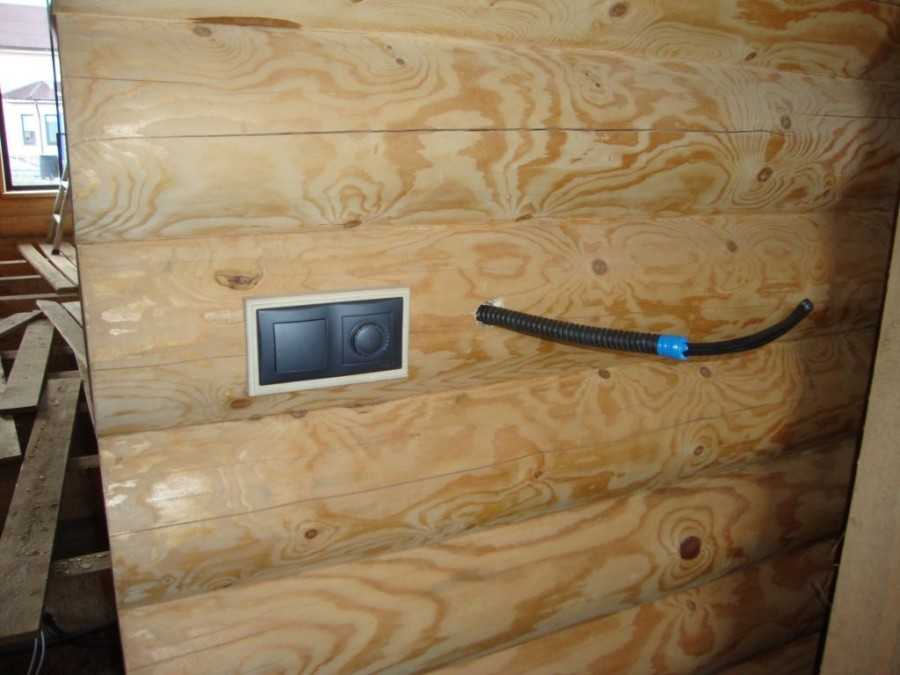

Использование пластиковых подразетников и ПВХ гофры — две самые часты ошибки при монтаже проводки в деревянном доме

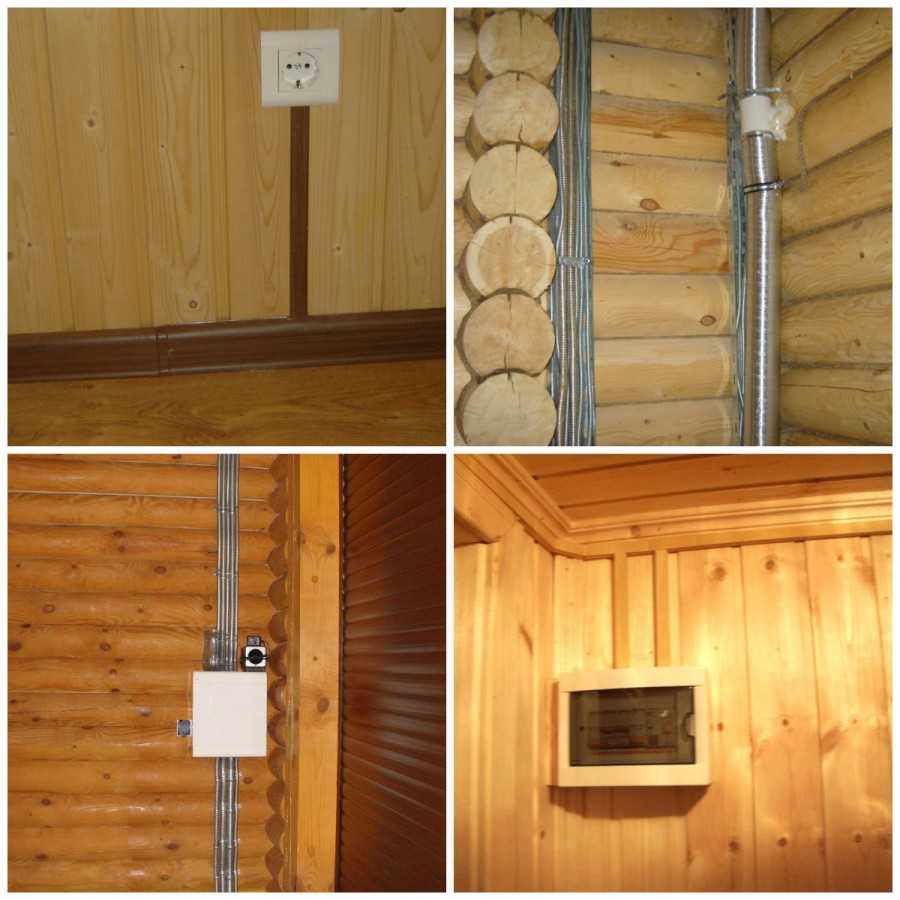

По статистике причиной большинства пожаров в деревянных домах являются нарушения, допущенные во время монтажа и эксплуатации электропроводки. Среди основных ошибок можно выделить следующее:
- Скрытая проводка под потолком — прокладка кабеля без дополнительной изоляции в межэтажных перекрытиях в непосредственной близости от деревянных поверхностей. Если сечение кабеля выбрано неправильно, то это приведёт к его быстрому перегреву и прогоранию, что в этом случае чревато пожаром.
- Прокладки кабеля под плинтусом — небольшое пространство и соприкосновения кабеля с деревянным или пластиковым плинтусом может стать причиной его перегрева. Кабель можно прокладывать под плинтусом, но это должна быть специальная конструкция с зазорами в 10–15 мм.
- Применение гофрированных ПВХ труб — при монтаже проводки в деревянных домах следует отказаться от использования гофрированных ПВХ труб. Их лучше заменить на свободные кабель-каналы или гофру из металла.
- Укладка кабеля в штрабу без изоляции — при скрытом способе монтажа допускается использование заранее подготовленной штрабы. Но кабель должен быть проложен в металлической гофре или стальной трубе.
В качестве коробов под розетки и выключатели должны использоваться только изделия из металла, которые надёжно соединяются с изолирующими трубами. Пластиковые короба не обеспечивают должную защиту от перегрева и могут стать причиной распространения огня при возгорании проводки.
Особенности установки
Все ретро розетки устанавливаются только накладным способом. Этот вариант установки элементов электроарматуры потребует установки наружной проводки, монтаж которой также должен осуществляться в соответствии с электротехническими требованиями. Чтобы визуально соответствовать тому времени, когда ретро розетки использовались повсеместно, размещать данный элемент электроарматуры следует на высоте не менее 90 см от уровня пола. Монтаж розетки на такой высоте откроет её для обзора, и эстетическая функция, которая была заложена дизайнером в этом элементе будет полностью раскрыта. Накладные розетки устанавливаются очень легко, и для них не требуется делать специальное отверстие в стене. Подводка открытой электропроводки, к этому элементу, также не займёт много времени. Работа по установке розетки в ретро-стиле осуществляется в такой последовательности:
- Вся электропроводка в доме полностью обесточивается. Для это следует выкрутить пробки или отключить автоматические предохранители на электрощитке. Чтобы удостовериться в отсутствии опасного напряжения, можно использовать отвёртку-индикатор, в которой, при наличие фазного тока, будет светиться специальное окошко.
- По всей длине прокладки внешней электропроводки необходимо установить ролики-изоляторы, которые должны располагаться на равном расстоянии друг от друга. Обычно расстояние между роликами составляет 50 см, а между роликом и розеткой не более 5 см.
- Изделие разбирается и прикладывается к стене в месте установки. С помощью маркера размечаются отверстия крепежа розетки. По отмеченным точкам выполняется сверление материала на глубину, которой будет достаточно для установления дюбелей.
- Электрический кабель подключается к розетке. Для выполнения этой операции следует завести медные провода в специальные зажимы и надёжно затянуть резьбовое соединение. В распределительной коробке провода соединяются методом пайки или методом обжима.
- Внутренняя часть розетки крепится к стене. Для выполнения этой операции, крепёжные отверстия изделия совмещают с отверстиями в стене и производят крепление розетки с помощью дюбель-болтов.
- Затем к внутренней части с помощью болта, который закручивается посередине, устанавливается внешний корпус накладной розетки.
Как сделать электропроводку в стиле ретро видео:
Накладки на розетки можно без труда заменить, при желании. Для этого потребуется отвинтить центральный болт, снять повреждённую накладку и установить новую, при этом внутренняя часть розетки, при её полной сохранности, замене не подлежит. При установке ретро розетки можно обойтись и без использования декоративных рамок. Стены, при формирования ретро-стиля, также оформляют с учётом норм и правил прошлых лет. Если есть желание установить декоративные рамки, то это необходимо делать грамотно, чтобы единственная деталь, которая не будет вписываться в общий стиль не испортила эстетического впечатления от проделанной ранее работы по приданию помещению соответствующего вида. Рамки для розеток и рамки для выключателей придают более красивый облик элементам электроарматуры, поэтому при правильном подборе способны только улучшить интерьерные качеств. Беспроигрышно смотрятся накладки и рамки, декорированные под дерево, иногда цветные розетки способны внести изюминку в ретро-стиль, но использовать слишком яркие расцветки не рекомендуется, чтобы ретро розетки и выключатели не слишком выделялись на общем фоне.
Как сэкономить
Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.
Смешанный тип прокладки
Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.
Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный
Изготовить витой провод своим руками
Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.
При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.
Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:
РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.
БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.
Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.
При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.
Виды декоративного монтажа
Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.
Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:
Электропроводка в стиле ретро
Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.
Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.
У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:
- Стильный дизайн;
- Оптимальное решение для деревянных домов;
- Визуальный контроль всей системы электрического снабжения помещения;
- Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
- Простота монтажа без утомительного штробления, цементирования, штукатурки.
«Минусы» витой электропроводки в стиле ретро:
- Повышенная стоимость;
- Ограничение в условиях применения;
- Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.
Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.
Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.
Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.
Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.
Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.
Выбор материалов
Определяясь с вопросом какую проводку использовать, нужно учесть ряд особенностей будущего дома. Будет ли достаточно стандартных 220В, или потребуется 380В. Электроплита — если будет электрическая, потребуется как минимум 8,8 киловатт мощности.
Для вычисления необходимого сечения проводов используют расчётные таблицы. В деревянных домах применяют провода ВВГнг, ВВГнг-П, ВВГнг LS, ВВГнг-П LS и кабеля, изготовленные по немецкой технологии NYM. Это медные кабеля, имеющие цельные жилы, и как минимум, двойную изоляцию. Внешняя изоляция огнеупорная, гибкая и в то же время прочная. Температурный режим эксплуатации от -50 до +50 градусов.
Розетки в большинстве случаев подбирают по дизайну и типу проводки. Предпочтительней выключатели и розетки с керамической основой, бронзовыми и латунными контактами.
Подводя итоги
Ретро проводка – это стильный элемент интерьера, подчёркивающий индивидуальность вашего жилища. Её высокую стоимость можно несколько снизить, выполнив часть работы самостоятельно. Однако в погоне за экономией не следует использовать дешёвые и некачественные китайские кабели и комплектующие. Кроме того, окончательную проверку электросети и её подключение электрощитку следует доверить профессионалам.
Если вам понравилась наша статья, вы нашли здесь что-то полезное, примите участие в обсуждении и порекомендуйте её друзьям.
Экономьте время: отборные статьи каждую неделю по почте
Итог
Установка декоративной ретро проводки оригинальное и безопасное дизайнерское решение, которое поможет создать настоящий домашний уют.
