Котел отопительный “Куппер ОК” — преимущества и недостатки

Плюсы и минусы агрегатов длительного горения

Прежде всего, представленное выше оборудование отличается своей эффективностью. Благодаря особой конструкции топливо внутри прибора не горит, а медленно тлеет. Это позволяет значительно повысить КПД (вплоть до 85%), а также в течение длительного времени обогревать внушительную по размерам площадь.

В список достоинств котлов, работающих в течение длительного времени, также следует включить объем камеры сгорания. В подавляющее большинство устройств за один раз можно загрузить до 50 кг топлива. Как результат, вы надолго забудете о том, что нужно зайти в котельную и подкинуть дровишек.

Также в отличие от своих аналогов обогревательное оборудование длительного горения может работать на разных видах горючего. Например, на дровах, угле, торфе, пеллетах, обычных и прессованных опилках. Благодаря универсальности вы, как владелец, можете сэкономить ощутимую сумму.

Что касается недостатков, то ощутимых минусов у устройств этого класса замечено не было. Но хотелось бы отметить высокую стоимость. В среднем цена на котлы длительного горения начинается от 100 000 рублей и выше. Да, можно найти более дешевые модели, но они не смогут порадовать своей эффективностью и удобством использования.

Важно при установке твердотопливного котла длительного хранения ответственно отнестись к проектированию системы отопления. Ведь если все тщательно не продумать, то вы не почувствуете всех преимуществ представленных выше приборов

Нюансы установки твердотопливных котлов

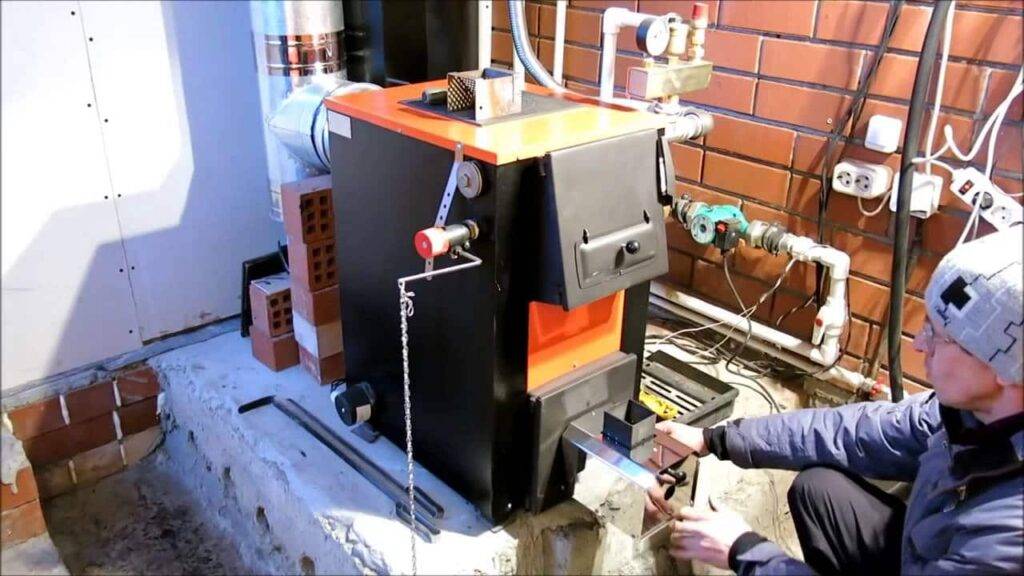

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

• помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
• при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
• основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
• котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
• помещение должно быть оборудовано стоком для воды, подключенным к канализации;
• вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Порядок монтажа

Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.

Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.

Основные требования и порядок монтажа котлов Купер:

1. Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
2. На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
3. Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
4. Обвязка котла с системой отопление происходит с помощью трубной резьбы.
5. Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
6. Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
7. Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
8. Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.

Разновидности котлов Купер

Существует несколько основных модификаций. Среди них есть котлы, оснащенные варочными поверхностями, которые позволяют готовить еду. К ним относятся ОВК10 и ОВК18. К изделиям без такой поверхности относятся ОК15, ОК20, ОК30, ОК42.

Отличаются все модели по многим характеристикам. Одной из основных считается мощность, от которой зависит, какую площадь способен обслуживать конкретный котел. Самые слабые модели имеют мощность в 10 кВт, которая позволяет отапливать дом с общей площадью 100 кв. м. Самый мощный котел с 42 кВт энергии эффективно обогревает помещение до 400 кв. м.

Конструкция котлов включает в себя:

• корпус из стали толщиной 3 мм;
• теплообменник из труб;
• камеру для твердого топлива и растопочную камеру;
• термометр;
• ящик для золы;
• картон из базальта.

Принцип работы котлов Купер

Принцип, по которому работает универсальный котел Купер, очень простой. Твердое топливо загружается в камеру через специальную дверцу. Огонь разжигается в нижней камере. Когда топливо разгорится, от температуры будет нагреваться вода в теплообменнике.

Горячая вода передвигается по системе под воздействием насоса или без такового. Дымовые продукты сгорания выводятся через патрубок. Во всех моделях их диаметры составляют 15 см. Исключением является ОВК10, у которого этот показатель составляет 12 см.

Высокая эффективность нагрева воды обеспечивается благодаря уникальному расположению труб теплообменника. Они расставлены в шахматном порядке. Вода не находится в стоячем состоянии, а постоянно циркулирует. Кроме этого, огромную лепту в КПД вносит базальтовая теплоизоляция.

Нюансы установки твердотопливных котлов

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

• помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
• при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
• основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
• котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
• помещение должно быть оборудовано стоком для воды, подключенным к канализации;
• вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Установка электрогазового котла и техника безопасности

Прежде чем специалисты, имеющие допуск к работам с газовым оборудованием, приступят к монтажу, надо проверить, есть ли в дымоходе тяга. Далее необходимо поэтапно выполнить такие мероприятия:

• установить по уровню опоры котлы, входящие в комплект поставки;
• смонтировать водяные и газовые фильтры;
• подключить аппарат к магистральному газопроводу;
• подвести кабель электропитания;
• проверить герметичность системы отопления и прочистить ее по мере необходимости;
• соединить котел с трубопроводом;
• произвести пробный пуск;
• при возникновении неполадок – устранить их;
• настроить параметры.

Правила безопасного использования требуют, чтобы в помещении, где устанавливается подобное оборудование, оснащалось приточно-вытяжной вентиляцией.

Особенности котлов

Отопительные котлы Теплодар серии Купер представляют собой универсальное оборудование. Каждая из моделей может работать на твердом топливе, но установки могут дополнительно снабжаться газовыми или пеллетными горелками. Такое сочетание позволяет использовать котлы в разных условиях, без особых проблем переориентируя их на тот или иной вид топлива.

Все котлы Купер комплектуются ТЭНами, предназначенными для поддержания теплового режима циркулирующего теплоносителя. Они включаются после прогорания твердого топлива и снижения температуры в котле и отключаются, когда вновь загруженные дрова или уголь разгораются с новой силой. Оборудование по желанию клиента может снабжаться дополнительной опцией – фирменным пультом управления. Он автоматизирует процессы включения и отключения ТЭНов по заданным параметрам.

Каждая из моделей Куппер имеет один или несколько вариантов исполнения, отличающихся:

• массой;
• габаритами;
• мощностью;
• диаметром дымохода.

Контролировать процесс горения в топочном отделении помогают дополнительно приобретенные регуляторы тяги, представляющие собой встроенные термостаты своеобразной конструкции. Они оснащены рычагом с цепью, посредством которой производится открытие или закрытие воздушной заслонки, установленной в нижней дверце котла. Если термостат в процессе работы покажет слишком большую температуру, то регулятор опустит створку, что приведет к уменьшению подачи воздуха и ослаблению интенсивности горения топлива. Или наоборот. Мощность может регулироваться в диапазоне 30-100%.

Отопительный котел Купер обладает еще одной конструктивной особенностью. Она состоит в наличии трубного теплообмениика, обеспечивающего увеличение теплосъемной поверхности до 60%, причем без какого-либо изменения габаритов котла в бо́льшую сторону. К тому же, благодаря сложной траектории движения горячих потоков, огибающих расположенные в шахматном порядке трубы теплообменника, происходит максимальная передача энергии теплоносителю, что увеличивает КПД котла.

Отопительные котлы серии Куппер выполняются из 3-хмиллиметровой конструкционной стали. Модели с варочной поверхностью комплектуются чугунными плитами. Облицовка боковых поверхностей агрегатов базальтовым картоном способствует снижению теплопотерь и повышению безопасности окружающих, а дополнительная облицовка корпуса декоративными панелями с полимерным покрытием придает оборудованию эстетичный, современный вид.

Бюджетная версия

В качестве бюджетного варианта можно выделить выпускаемые компанией Теплодар пеллетные котлы Куппер модели ОК 15. Мощность этого оборудования несколько уступает версии ОК 20, но в остальном сохраняется качество и надежность этого нагревательного элемента.

Преимуществами, которые имеет котел Куппер ОК15, с пеллетной горелкой являются:

1. Укомплектовано автоматической горелкой.

Высокий КПД до 95%. Наличие электрического ТЭНа — устройство используется в том случае, если необходимость в работе основной топки отсутствует, но есть потребность в нагреве воды для бытовых нужд, к примеру, в летнее время. Стоимость — отечественная версия пеллетного котла Куппер АПГ 25, стоит, по крайней мере, в 1,5 — 2 раза ниже, чем аналогичные модели европейских или корейских производителей. Горелка укомплектовывается фотоэлементами для включения автоматического розжига топлива, в случае если пламя угаснет.

Данный тип оборудования является наиболее приемлемым для отопления небольших домов общей площадью до 200м².

Котлы Теплодар ОК15 с пеллетной горелкой адаптированы к нашим условиям, поэтому могут работать на различных видах топлива, включая агропеллеты, которые изготавливают из жмыха подсолнечника. Использует сырье любого качества практически без изменения в мощности теплоотдачи.

	Габариты (ВхШхГ), мм	Масса комплекта, кг	Площадь помещения (до), кв.м	Диаметр дымохода, мм
Куппер ОВК10 с пеллетной горелкой	750х430х675	132	100	115
Куппер ОК15 с пеллетной горелкой	745х415х726	146	150	150
Куппер ОВК 18 с пеллетной горелкой	740х485х830	168	180
Куппер ОК 20 с пеллетной горелкой	163	200
Куппер ОК 30 с пеллетной горелкой	995х485х815	193	250
Бункер для пеллет	990х750х530	40		—

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.

2. Берем уголок и аккуратно накручиваем сверху.

3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Сэндвич трубы

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Отопительные котлы «Куппер», работающие на газе

Перечисленные далее модели оснащаются автоматической газовой горелкой (АГГ). Этот аксессуар поставляется отдельно, по желанию пользователя.

Различают три серии котлов «Куппер», которые работают на газе:

1. Серия «ОК»

Включает модели ОК-9, ОК-15, ОК-20. Это одноконтурные твердотопливные котлы, подходящие для обогрева небольшого коттеджа, дачного дома, гаража. Оборудуются ТЭНом мощностью 6 кВт.

2. Серия «ОВК»

Котлы с варочной поверхностью, которые рекомендуется приобрести с целью экономии пространства. Представлена двумя моделями – ОВК-10 и ОВК-18. Используются не только для отопления жилых домов, но и в хозяйственных целях.

3. Серия «ПРО»

Сюда входит четыре котла – ПРО-22, ПРО-28, ПРО-36, ПРО-42. Способны работать от магистрального газопровода в автоматическом режиме. Самые мощные агрегаты из линейки «Куппер», предназначенные для отопления помещений площадью от 200 до 400 кв. м.

Если пользователь намерен превратить твердотопливный котел в газовый, ему необходимо приобрести комплект переналадки. Цена аксессуаров – от 650 рублей; зависит от совместимости с той или иной АГГ.

Котел Куппер ОВК

Раз уж мы с Вами говорим о создании независимой системы отопления, и именно такую возможность нам предоставляет твердотопливное оборудование, то почему бы нам не расширить возможности? Наверное так рассуждали инженеры компании Теплодар, и спроектировали универсальный котел Куппер ОВК. Сегодня мы можем найти две модели:

1. Котел Куппер ОВК 10 с возможностью обогреть 100м2 пространства, и снабженного плитой с чугунными кольцами;
2. Котел Куппер ОВК 18 эксплуатируется в любых отопительных системах площадью до 180 м². Оборудован полноценной чугунной плитой, расширяя функциональность и повышая степень комфорта.

В случае отсутствия возможности подключения к общегородским коммуникациям, агрегат позволяет не только отапливать помещения до 180 м2, но и обеспечивает возможность приготовления пищи на чугунной варочной панели. Все описанные выше особенности котлов Куппер, применимы к модификациям ОВК, включая перенастройку на газовое оборудование.

Работа котла на газе, электричестве и пеллетах

Во все Купер-котлы входят ТЭНы с мощностью в 6 кВт. Модели, имеющие мощность от 30 кВт, комплектуются ТЭНами по 9 кВт. Данный показатель дает возможность применять наряду с твердым топливом и электричество.

Естественно, мощности ТЭНов в 6 кВт не хватит для обогрева дома площадью более 100 м2, но поддержать температуру в теплоносителе они смогут.

Чтобы управлять работой группы ТЭНов можно приобрести специальную панель с датчиками температуры, которые работают по воде и воздуху. Панель управления очень удобна, она помогает переключать ТЭНы. Например, можно включить один на 2 кВт или два по 2 кВт. Панель управления в комплект не водит, ее нужно приобретать отдельно.

Также Купер-котлы могут использовать как топливо газ или пеллеты. Что для этого нужно? В продаже имеется специальное автоматическое газогорелочное устройство, то есть газовая горелка. Модели АГГ с мощностью 13, 25 или 40 кВт. Также можно приобрести горелку на пеллетах модели АПГ.

Данные горелки монтируются на место растопочной дверцы Купера. Для этого нужно снять дверцу и вместо нее врезать нужное оборудование.

Нужно знать, что при использовании такой горелки расход газа будет выше, чем у обычного газового котла.

Итак, делая выбор в пользу дровяного Купер-котла, вы автоматически становитесь обладателем комбинированного агрегата и имеете возможность использовать его как устройство обогрева, работающее на дровах и электричестве, или газу и электричестве.

Советы по эксплуатации

Котлы Купер относятся к объектам повышенной пожарной опасности, собственники котлов должны обслуживать агрегаты в полном соответствии с заводскими инструкциями и правилами пожарной безопасности.

Разжигать котел разрешено только лишь после завершения наполнения отопительной системы водой. Предварительно проверяют присутствие тяги в газовом тракте. Для этого зажигают бумагу и подносят к поддувало, если огонь втягивается в котёл, то тяга нормальная.

Требования к эксплуатации твердотопливного котла Куппер:

1. Растопку начинают сухими дровами, заполнив ими топку до 1/2 высоты. Впоследствии, когда пламенеющие угли накроют все колосники, загружают уголь.
2. Загрузку угля выполняют небольшими частями по 5 кг, при этом нельзя оставлять долго открытой дверцу, с тем, чтобы не дать возможность большому количеству холодного воздуха поступить в топочную камеру.
3. В процессе горения топлива можно управлять интенсивность процесса, регулируя подачу воздуха вращением винта и обеспечивая тягу поворотным шибером.
4. Контролируют температуру уходящих газов, которая должна быть не менее 150 C. Такой режим будет гарантировать отсутствие отложений битумов на внутренней поверхности дымоотвода, поддержание устойчивой тяги.
5. В процессе работы необходимо следить за чистотой поверхностей нагрева и не допускать нарастания сажи более 1-2 мм. Поскольку такие отложения приводят к резкому снижению теплоотдачи и КПД агрегата.
6. Владельцы котлов должны проводить ежегодный осмотр оборудования, перед началом отопительного сезона.
7. Для снижения накипеобразования во внутренних поверхностях нагрева, рекомендуются проводить умягчение подпиточной воды.
8. Котел Купер не допускается эксплуатировать при температуре обратного теплоносителя ниже 60С. Поскольку при таком режиме в уходящих газах интенсивно создается конденсат, который способствует коррозионному повреждению теплообменника и дымоотводной системы.

Достаточно широкий модельный ряд, бюджетная стоимость, привлекательный дизайн и превосходное качество сборки выделяют твердотопливные котлы Купер из перечня аналогичных агрегатов.

Они уже обладают многими современными технологическими инновационными разработками и продолжают совершенствоваться, что в свою очередь радуют покупателей.
