Подключение к СУГ
Для переключения котла на СУГ лучше воспользоваться услугами специалиста с лицензиейИсточник otivent.com
Мы не сможем указать вам точный порядок действий для настройки котла, работающего на баллонном газе, так как у всех производителей он будет отличаться в нюансах. Тем не менее, принцип действий будет одинаковым, но в любом случае не производите пуск самостоятельно, без контроля со стороны лицензированного специалиста.
Переоборудование горелки
Комплект форсунок под сжиженный газИсточник truber.com.ua
Начнем с того, что котлы все-таки отличаются своим внутренним оборудованием, хотя и работают по одинаковому принципу. Например, чтобы запустить итальянский котел на баллонном газе, достаточно поменять форсунки на рампе, но вот уже для немецкого Viessmann Vitopend потребуется заменить всю горелку целиком. Поэтому, при покупке в магазине сразу поинтересуйтесь особенностями агрегата по поводу перехода на СУГ – там же вы сможете приобрести дополнительное оборудование (горелку, целиком или только форсунки).
Газовая горелка с форсунками на рампеИсточник olx.ua
Чтобы поменять форсунки или рампу целиком, в любом случае нужно предварительно снять теплообменник, так как иначе вы просто не подберетесь к нужному узлу. Впрочем, у большинства агрегатов выполнить такие работы довольно просто – достаточно открутить несколько болтов и/или гаек.
Регулировка давления
Такой манометр понадобится для измерения давленияИсточник aliradar.com
Перед настройкой газового клапана необходимо замерять давление сжиженной смеси и для этой цели используем манометр. Такой прибор на фото вверху показан в Барах, но это не является обязательным требованием – он может быть для измерения в Паскалях (МПа) – просто конвертируйте величины по паспортным данным. Для подключения прибора к штуцеру, как правило, нужен катетер №28.
Для измерения входного давления ослабляете на несколько оборотов винт на нижнем штуцере клапана, подключаете трубку и смотрите данные – они должны быть в пределах 43 мБар, но точные данные смотрите в техдокументации котла. Регулировка входного давления осуществляется редуктором от баллонов. Давление на выходе измеряется подобным образом: на пару оборотов ослабляете винт на верхнем штуцере, подключаете манометр и, запустив котел, ставите горелку на максимальный режим. Смотрите показания на приборе – в среднем, они должны быть 17 мБар.
Входное давление регулируется болтом на клапанеИсточник youtu.be
Все настройки проводятся при открытой крышке топливной камеры – так вам будет удобнее. Maximum-minimum давления выставляются с ориентировкой на паспортные данные. В техусловиях есть раздел «Сжиженный газ» или нечто похожее. Для того чтобы привести настройки на должный уровень по центру газового клапана есть пластиковый колпачок, который нужно снять и под ним будет винт под фигурную отвёртку, зафиксированный контргайкой. Её следует ослабить, произвести регулировку и зажать заново, чтобы настройки не сбивались. Также обязательно нужно затянуть винты на верхнем и нижнем штуцере, чтобы нигде не было утечек газа. После этого закрываете крышку и вызываете специалиста для освидетельствования – поверьте, это в ваших интересах!
Отапливаем дом конвекторами
Можно ли полноценно отапливать частный дом с помощью баллонов с газом? Да, конечно. Однако использовать автономную котельную систему не всегда выгодно и целесообразно, особенно на длинной дистанции.
Решением может стать приобретение газового конвектора, позволяющего значительно сэкономить на отоплении в осенне-весенний период. Его мощности вполне достаточно для обеспечения комфортной температуры за счет небольшого объема топлива. КПД устройства доходит до 90%. Процесс сгорания газа происходит в отдельной камере. В которую с помощью приточки постоянно поступает свежий воздух. Конструкция позволяет поддерживать огонь. С его помощью нагревается теплообменник. В свою очередь он нагревает циркулирующие в помещении воздушные потоки.
Газовая горелка — бюджетный вариант
Для нечастого использования на даче отлично подходят газовые горелки. Это вариант для тех, у кого нет желания или средств покупать газовую плиту с баллоном. Преимущества газовой горелки заключаются в следующем:
- Низкая цена по сравнению с полноценной газовой плитой
- Не нужно отдельно покупать баллон — он уже идёт в комплекте
- Не нужны соединительные шланги, редукторы
- Малый вес, компактный размер и высокая мобильность
Газовая горелка — экономвариант для дачи
Но нужно отдавать себе отчёт в том, что газовая горелка — это в большей степени туристический вариант. На даче это скорее ситуативная замена, например, электрической плите в случае отключения света
Постоянно готовить на ней еду будет проблематично по следующим причинам:
- Одна конфорка
- Конструкция не рассчитана на использование посуды большого литража
- Малый объём топлива (3-5 литров)
Поэтому, если в доме нет электрической плиты, горелка не лучший вариант. Чайник закипятить или пожарить яичницу можно, а вот для полноценной готовки маловато.
Современный декор для дома: Картины – Лучшие идеи 2020
В быту
Правила использования газовых баллонов, как и их изготовления, хранения, изложены в нескольких официальных документах:
- Широкое распространение получили баллоны для хранения, транспортировки сжиженных/сжатых углеводородных газов (СУГ) в различных сферах промышленности, а также в быту.
- В соответствие ГОСТ 15860 на 25 предприятиях в России выпускаются сварные баллоны из стали для хранения СУГ.
- Их суммарное количество около 40 млн шт.
- Основные виды вместимостью 27, 50 л, что составляет до 85% от общего количества.
Хранение и использование газовых баллонов
Учитывая, что согласно ГОСТ допустимый срок эксплуатации баллонов с условием соблюдения правил, технического освидетельствования раз в пятилетку – 40 лет, несложно представить, что за последние годы их количество как быту для приготовления пищи, так на строительных площадках, в цехах промышленных предприятий для проведения огневых, в том числе газосварочных, работ, только возросло; как и количество пожаров, где имели место взрывы, гибель людей.
Основные требования норм ПБ к использованию баллонов с пропаном, бутаном, их смесью при использовании в быту:
- Запрещено хранение баллонов с СУГ в частных домах, квартирах, лестничных клетках, в подвалах/чердаках, на лоджиях/балконах многоэтажных жилых зданий.
- Кухонные плиты, газовые агрегаты для нагрева воды обязаны иметь подачу СУГ от резервуаров, установленных вне жилых строений в пристройках/шкафах из негорючего материала, расположенных у глухих наружных стен, удалены не меньше 5 м от входов в дом, подвалы/цоколи. Исключение – 1 резервуар до 5 л, подключенный к плите.
- Шкафы для емкостей с СУГ необходимо запирать, оборудовать жалюзи для постоянного проветривания, обеспечить надписями: «Огнеопасно. Газ».
- У входов в частные дома, таунхаусы, блок-секции, помещения строений, где используются резервуары с СУГ размещают надпись/табличку: «Огнеопасно. Баллоны с газом».
Упоминаются и простейшие меры предосторожности – запрещено пользоваться бытовыми агрегатами при утечке газа, имеющего характерный запах; ни в коем случае не проверять герметичность любых соединений газового тракта от ввода в квартиру до приборов с помощью открытого пламени. В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия
В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия.
Правила хранения газовых баллонов
Выбор места хранения газовых баллонов
Схема подключения баллонов
Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.
Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.
Редуктор для баллонов
Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:
- Общая площадь дома;
- Тепловые потери в здании;
- Минимальная температура зимой.
Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.
Отдельное помещение для баллонов
Хранение газовых баллонов в доме
Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.
Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:
- В помещении не должны храниться горючие или смазочные материалы;
- Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
- Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
- Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.
Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.
Требования к шкафу для хранения газовых баллонов

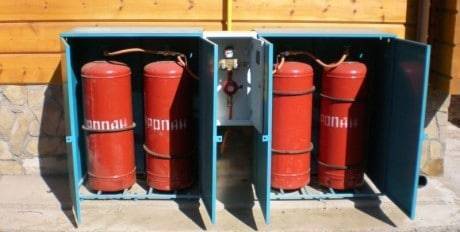

Хранение баллонов в шкафах
Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.
Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:
- Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
- Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
- Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
- Наличие оповещающих табличек и надписей.
На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.
Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:
- Минимальное расстояние от дверей и окон должно составлять 5 м;
- Стена, к которой будет примыкать шкаф, делается из негорючих материалов.
Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.
Как устроено баллонное отопление
Какой котёл использовать
При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).
По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.
Баллоны vs газгольдер
Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.
Зачем нужен редуктор
Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.
При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):
- Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
- Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.
Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.
Другие комплектующие для подключения баллонов
Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.
Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.
Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.
Газ для обогрева: плюсы и минусы
Газовый котел подключен к баллонам
Газовые котлы сейчас используются повсеместно, поскольку они проще и удобней, чем твердотопливные, и дешевле в эксплуатации, чем электрические. Но это там, где есть централизованное газоснабжение. А как же быть в нашем случае?
Основные вопросы, которые возникают у любого дачника, задумавшегося о системе отопления на сжиженном газе:
- Можно ли эффективно отопить дом, запитав котёл от баллона?
- Как долго сможет работать котёл на одном баллоне?
Давайте разбираться.
Итак, сколько газа находится в баллоне?
- Баллон объемом 50 литров. В баллоне находится 21,5 кг газа*.
- 27 литров – 11,4 кг*.
- 12 литров – 5,3 кг*.
- 5 литров – 2,3 кг*.
*Данные взяты с маркировки на баллонах. В реальности цифры могут отличаться.
Сколько баллонов потребуется для непрерывной стабильной работы газового котла?
- Усреднённый расход газа для котла – 15 литров в сутки на 100 кв.м. отапливаемой площади.
- В один 50 литровый бак помещается около 22 килограмм газа, что соответствует примерно 35-42 литрам.
- То есть одного такого резервуара хватит на двое суток.
Постоянно использовать сжиженный газ для отопления имеет смысл только в том случае, если у вас рядом заправка или же есть несколько заправленных ёмкостей в запасе.
Для длительной бесперебойной работы отопительного котла вам понадобится целая батарея газовых баллонов
Кроме того, баллоны в любом случае придётся возить на заправку, а это дополнительные расходы на бензин плюс потраченное время.
Поэтому отопление на сжиженном газе может иметь смысл в следующих случаях:
- Небольшая отапливаемая площадь дома и дом хорошо утеплён, что позволит свести расход газа к минимуму
- В ближайшей перспективе ваш дачный поселок планируют газифицировать, поэтому использование сжиженного газа мера временная
- Газовое отопление используется незначительное количество времени и работает в связке с другим отопительным оборудованием
- У вас есть доступ к очень дешёвому, а лучше вообще бесплатному газу, что, разумеется, крайне маловероятно
По большому счёту, использовать баллонный газ для отопления имеет смысл только эпизодически: вы приехали на дачу, в доме холодно, колоть дрова нет времени или просто лень, а помещение нужно прогреть. Но в этом случае установка газового котла нецелесообразна.
Если в холодное время года заезды на дачу происходят нечасто, можно приобрести и установить в помещении газовые обогреватели. Согреться можно будет буквально за пару минут. При этом сэкономите на монтаже системы отопления и топливе.
Если ваши поездки на дачу нерегулярны, а, кроме того, у вас есть неотапливаемый гараж, купите портативный (мобильный) газовый обогреватель. Его можно легко перемещать по дому, перевозить на машине, установить в любом помещении и быстро повысить в нём температуру воздуха до комфортной. Баллон для газа размещается внутри такого обогревателя и накрывается защитным кожухом.
Крыльцо пристроенное к дому своими руками: секреты возведения надёжных конструкций из бетона, кирпича, металла и дерева | 60+ Фото & Видео
Особенности отопления от газовых баллонов
В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.
В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.
Причины выбора
- Невысокая стоимость;
- малый расход топлива даёт большое количество тепла;
- подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
- применение такого вида топлива допустимо в любой местности и постройке.
Газовые баллоны
Подключение баллонов
Для регулировки давления используется специальный редукторИсточник stroyinstal.ru
Подключение сжиженного пропан-бутана осуществляется точно так же, как и подключение природного метана, но учитывая тот факт, что давление СУГ выше, на выходе коллектора от баллонов должен стоять редуктор. Только он не такой, какой вы привыкли видеть при подключении газовой плиты на даче, хотя суть та же – это регулировка давления. В нашей ситуации — это прибор с регулятором и манометром.
В каком-либо отдельном помещении или в специально сооруженном утеплённом шкафу на улице нужно сделать коллектор. Для этого подойдёт труба из нержавеющей или обычной стали, меди или латуни, к которой с одной стороны по её длине привариваются штуцеры для подключения баллонов, а с другой – выход на понижающий редуктор. Естественно, что этот коллектор жестко фиксируется к стене и от него уже идёт подводка к котлу. В большинстве случаев используются стальные трубы из черного металла диаметром 2/4 или 3/4 дюйма. В любом случае можно использовать редукционные фитинги для перехода с одного размера – на другой.
Для обеспечения бесперебойной работы газового котла понадобится от четырёх до десяти баллонов, подключенных одновременно. Судите сами: одного резервуара на 50 л брутто и нетто 40 л при температуре за окном -20°C хватает на 1-7 суток, в зависимости от площади дома, эффективности его утепления и т.п. поэтому, никогда не будет лишним, если у вас имеется наготове резервная партия заправленных ёмкостей.
Баллоны или гольдер
Такую емкость на 600 л можно самостоятельно возить на заправкуИсточник stroyinstal.ru
Вовсе не обязательно хранить пропан-бутан для своего газового котла в баллонах – для этой цели превосходно может послужить гольдер. Просто многие представляют себе хранение такого большого резервуара, не иначе, как в яме, но это не совсем так. Можно, к примеру, приобрести мобильный гольдер на 600 л (см. ото вверху) и возить его на заправку самостоятельно 2-3 раза в год. Конечно, будет лучше, если такая емкость будет стационарно находиться в каком-то утепленном помещении, и вы попросту будете заказывать бочку для заправки.
Приобретение
Первым делом встаёт вопрос о том какой баллон лучше использовать
Некоторые до сих пор пользуются старыми стальными резервуарами советского образца. Либо потому, что они достались по наследству от бабушки, либо потому что купить такой баллон можно за копейки или вообще выменять у соседа дяди Васи. Но держать такого монстра в доме не стоит.
И не только из эстетических соображений. Любой металл, как известно, подвержен коррозии, а если баллону уже лет тридцать-сорок, сами понимаете, никто не поручится за его надёжность.
Таким раритетам место на свалке или в музее, а не в доме, где живут люди
В некоторых государствах бывшего СССР, например, в Латвии, их использование вообще запрещено либо допускается после обязательной проверки и сертификации. Поэтому мы советуем отказаться от использования таких баллонов и заменить их современными более безопасными аналогами.
Немного теории
Прежде чем устанавливать газобаллонное оборудование в доме, следует узнать его принцип действия, а также ознакомиться с устройством всей системы.
В баллоны закачиваться пропан-бутан.
Чтобы газ можно было транспортировать и использовать в баллонах, необходимо перевести его из газообразного в жидкое состояние. Поэтому перед заправкой ёмкости газ разжижают, это позволяет закачать его в большем количестве.
Баллоны «Лукойл» на складе готовые к отправке
После подключения баллона к магистрали и открытия крана, начинается работа редуктора. Редуктор понижает давление в несколько десятков раз, из-за этого газ возвращаются в своё исходное состояние и может применяться в качестве топлива для обогрева помещений. Редуктор позволяет использовать всю ёмкость баллона.
Следует помнить, что любой газовый баллон имеет высокое давление внутри, поэтому требует соответствующего обращения и обслуживания.
№5. Схемы газового отопления загородного дома
Система газового отопления с котлом работает достаточно просто: теплоноситель нагревается, получая теплоту от сгорания газа, циркулирует по трубам и радиаторам и возвращается в котел уже остывшим. Циркуляция теплоносителя по системе может быть:
- принудительной;
- естественной.
Естественная циркуляция осуществляется за счет использования расширительного бака, который крепят в самой высокой точке дома, и обеспечивается разницей плотности горячей и холодной воды: нагретая вода с меньшей плотностью вытесняется более холодной водой вверх. Поднявшись в верхнюю точку отопительной системы, нагретая вода самотеком поступает во все радиаторы и трубы отопления, а когда возвращается в котел, она уже имеет меньшую плотность. Цикл повторяется
Для осуществления естественной циркуляции важно, чтобы котел был ниже радиаторов, и чем больше разница в уровне, тем лучше. Горизонтальные участки труб выполняют под наклоном, чтобы обеспечить более высокую скорость стекания горячей воды к радиатору, и холодной – к котлу
Кроме того, лучше брать полипропиленовые трубы с намеренно завышенным диаметром, и чем меньше будет изгибов и поворотов, тем лучше.
Принудительная циркуляция осуществляется при помощи насоса, причем у некоторых современных котлов он уже встроен. Установка насоса позволит решить массу проблем и поставить котел в любом удобном месте, пренебречь наклоном труб, но обернется более высокими счетами за электроэнергию. Ничто не мешает пользоваться преимуществами обоих систем: можно использовать насос, когда есть электричество, а вот когда с ним возникнут перебои, – положиться на естественную циркуляцию.
Газовые котлы на баллонах
Газовыми баллонами принято отапливать небольшие дома и коттеджи, когда нет централизованного отопления или подключения к магистрали. В большинстве случаев — это единственный вариант обеспечить бесперебойную подачу тепла в холодный период.
Принцип работы оборудования
Обогрев происходит посредством использования бутана или пропана. В баллонах находится сжиженный газ. На производстве он под большим давлением загоняется в ёмкость, переходя в жидкое состояние.
Для подключения газового баллона к отопительному котлу используется редуктор. Это устройство понижает давление в системе. Благодаря редуктору газ, возвращается в своё газообразное состояние и сжигается в котле, выделяя нужное количество тепла. Преимущества технологии:
- автономность,
- использование экологически чистого топлива,
- стабильное давление в трубах,
- простота в эксплуатации.
При правильной эксплуатации газового отопительного котла топливо расходуется в минимальном количестве. Это позволяет снизить стоимость отопления дома за один сезон в два раза по сравнению с использованием электроэнергии или дизельного топлива.
Правила эксплуатации
Для обеспечения безопасности дома и всех его жителей необходимо хранить баллоны в специальных стальных ящиках снаружи. При этом стена, к которой они примыкают должна соответствовать как минимум третьей степени огнестойкости. В одном ящике допускается хранение баллонов, суммарный объём которых не превышает 600 литров.
Если отапливаемое помещение небольшое можно установить 1—2 газового баллона внутри. Также для хранения газа используют газгольдеры. Они могут быть мобильными и стационарными, последние представляют собой ёмкости с подземной установкой.
Особенности использования
В разных помещениях есть свои правила эксплуатации газовых баллонов.
В квартире
Установка газового котла разрешается только при выполнении следующих условий:
- получение ряда одобрений на этот процесс от специализированных служб;
- покупка необходимого оборудования;
- подготовка квартиры;
- изменение отопительной системы — её отсоединение от централизованных коммуникаций;
- установка дымохода и вентиляции.
При этом само помещение должно отвечать требованиям:
- площадь не менее 4 кв. м;
- наличие хорошего естественного освещения, форточки;
- высота потолков не менее 2,5 м;
- входная дверь с шириной не менее 0,8 м;
- трубопровод с холодной водой;
- ровные стены.
Газовые баллоны разрешается размещать в квартире, но не более одного. При этом само здание не должно превышать 2-х этажей. Такие ёмкости фиксируют в 50 см от газовой плиты и 100 см от отопительных приборов. Предельная температура помещения, в котором проводится процесс установки — не выше 45 °C.
Внимание! Самостоятельно проводить процесс установки газовой отопительной системы категорически запрещено, этим занимаются работники специальных служб
В частном доме
Наряду с установкой газоотопительной системы, в отдельных комнатах производится фиксация конвекторов — устройств, позволяющих за несколько минут прогреть помещение.
В качестве хранилища баллонов используется газгольдер. Его объём определяется в ходе подсчётов уровня потребления СУГ
При этом важно учитывать и камин, и водогрейный котёл, и газовую плиту. Чем выше этот показатель, тем больше объём выбираемой ёмкости
В гараже
Данное сооружение считается пожароопасным, поэтому газовый котёл обязательно должен быть вынесен в отдельное помещение площадью не менее 4 кв. м. со стенами из негорючих материалов.
Газовые баллоны располагают в специальном металлическом шкафу, на безопасном расстоянии от воспламеняющихся предметов, выше отметки пола. Это позволит быстро заметить и предотвратить утечку газа.
Организация отопления от газовых баллонов
В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.
Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.
Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.
Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.
Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.
Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.
Что нужно для подключения
Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:
- газовый котел, оснащённый форсунками;
- редуктор, отвечающий за преобразование и поддержание давления;
- рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
- запорная арматура, необходимая для управления поступлением газа.
Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.
Схема подключения к котлу
Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.
Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.
При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.
Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.
Расход газа с баллонов
Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.
Принципы заправки баллонов
Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.
