Правила отопления газовыми котлами на баллонах — расход

Как правильно хранить газовые баллоны в загородном доме

Существует ряд правил хранения газовых баллонов на даче:

  • если баллоны – на открытом воздухе, то они должны обязательно быть надежно защищены от прямых лучей солнца и осадков;
  • к эксплуатации допускаются только те баллоны, которые успешно прошли проверку на исправность;
  • на газовых баллонах не должно быть механических повреждений и деформаций, включая коррозию;
  • остаточное давление не должно быть менее 0,05 МПа;
  • температура в помещении, где хранятся газовые баллоны, не должна быть выше +45 градусов Цельсия;
  • баллоны должны размещаться на дистанции не меньше 0,5 м от газовой плиты и 1 м от батареи отопления.

Оформление

Оформление газовой плиты под баллон номинальное — никакие инстанции посещать не надо, требования выполнить легко. Первое озвучили — расстояние до баллона не менее 0,5 метров. Второе: до магистралей — водопровода, канализации, металлических труб отопления  — должно быть не менее 2 метров. Вот и все.

Есть два варианта официального оформления:

  • Когда вы будете заправлять новый баллон на муниципальной заправочной станции (не для автомобилей, а именно для заправки бытовых газовых баллонов), бумаги вам оформит работник станции. Вам потребуется сообщить адрес (хотя-бы примерно) и объяснить, где стоит плита и где располагается баллон. Вот тут надо быть аккуратным, хотя-бы говорите, что стоит он по правилам. Да, баллон должен быть куплен в одном из магазинов горгаза и нужен будет регистрационный номер авто, на котором будет этот баллон перевозится.

  • В некоторых населенных пунктах ездит машина, которая меняет пустые баллоны на заправленные. Оформить документы могут эти люди. Разница в том, что адрес они знают.

У многих газовая плита для дачи под баллон стоит годами даже без такого «оформления». Но в этом случае заправлять вы баллон будете сами, не пользуясь услугами муниципальных заправок или машин по обмену. Еще, при необходимости ремонта или обслуживания плиты, ее перенастройки надо будет как-то урегулировать вопрос оформления (проблем обычно не бывает) или воспользоваться услугами в частном порядке.

Возможно ли снизить расход газа

Это не только возможно, но необходимо. Так как несколько простых элементов в газобаллонной системе помогают существенно снизить расход газа.

  • Установить специальные датчики, сигнализирующие о наличии газа в помещении. Это позволяет вовремя определить утечку (которая приводит не только к взрыву, но и чрезмерному перерасходу) и устранить её.
  • В обязательном порядке, газовую систему отопления следует автоматизировать. Только с применением элементов автоматики можно достичь меньшого расхода топлива.
  • Использовать только качественное и настоящее топливо, без добавок. Если в газе присутствуют примеси, то его расход существенно увеличивается.
  • Следить за температурой в том помещении, в котором установлено газобаллонное оборудование. Его так же, как и остальные комнаты, следует обогревать. Недостаточная температура в топочной может оказаться причиной отказа газового котла.

Помимо вышеперечисленных мер, следует утеплить дом снаружи. Качественное утепление поможет достичь минимального расхода газа и более комфортной температуры в доме.

Правильное использование газовых баллонов

Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.

Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.

Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.

В уличном шкафу размещены четыре газовых баллона ёмкостью 50 литров и газобаллонная установка. При закрытом шкафе исключается случайное падение баллонов

Более подробно о шкафах для баллонов рассказано в видео ниже.

Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.

Газовые баллоны не следует оставлять под прямыми солнечными лучами — постепенный нагрев внешней поверхности изделия также может привести к взрыву.

Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.

Выбор котла для баллонного отопления

Котлы отопления на сжиженном газе

В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.

Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.

Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:

  • Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
  • Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
  • Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.

Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.

Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.

Баллонное отопление зимой

Зимой баллоны, размещенные снаружи дома, могут подмерзать, отчего газ сжимается, ухудшается подача топлива, гаснет горелка.

На зиму производят утепление шкафа-хранилища, но сами резервуары нельзя утеплять или нагревать.

Допускается расположение внутри отдельных построек с минимальным обогревом.

Полные запасы можно ставить не ближе, чем на 10 м от ближайшей жилой комнаты, а пустые хранить запрещено.

При проведении предварительных расчетов предположительных затрат топлива необходимо учитывать, что в холодное время энергопотребление сильно возрастает, а летом практически не требуется.

Значит, перед зимой нужно сделать подготовительную закупку запасов, собрать стеллаж для хранения вне дома, утеплить его, разместить все резервуары строго горизонтально. В вертикальное положение баллоны переводят только во время непосредственного подключения к общей системе.

Такое требование связано с тем, что находящийся внутри газ осуществляет давление на стенки тары, но больше всего воздействует на верхнюю часть. Горизонтальное положение сводит риск протечки к минимуму, так как давление оказывается не на закрывающий вентиль, а на боковую стенку бака.

Отопление газом из железных баллонов – отличный выход при отсутствии иных альтернатив. Необходимо максимально точно следовать требованиям и мерам безопасности при работе с газовым оборудованием, чтобы дома было тепло.

Подробный обзор в результате опытного использования данного вида обогрева можно увидеть в нижеследующем видео:

Как определить расход сжиженного газа?

Если вдуматься – никакой особой сложности здесь нет. Теплотворная способность (калорийность) сниженного газа (СПГ) наиболее распространенного типа (пропан-бутановая смесь G30) известна. Она составляет 42,5 МДж/кг. То есть при сжигании килограмма СПГ выделяется 42,5 мегаджоуля тепла.

А как узнать потребность конкретного дома в тепловой энергии, так, чтобы зимой в нем поддерживалась комфортная для всех проживающих температура? Тоже нет ничего невозможного!

При расчете потребления газа учитывается еще КПД котла и некоторые иные нюансы.

Весь расчет воплощён в размещённом ниже калькуляторе. Если есть неясности – помогут пояснения к программе.

Пояснения по проведению расчетов

От пользователя требуется всего лишь внесение нескольких исходных параметров, на которых строится расчет:

Общая потребность здания в тепловой энергии. Где взять эту величину – мы уже говорили выше

Важно – ее нельзя путать с паспортной мощностью установленного (планируемого к установке) газового котла. Берется именно рассчитанное значение.
Если хозяева приобретают конденсационный котел, то они делают очень серьёзный шаг в плане экономии потребления газа

Работа этого прибора строится на дополнительном отборе тепла, образующегося при конденсации водяного пара – оного из продуктов сгорания газа. «Довесок» получается весьма значительный!
Необходимо найти в паспорте изделия и указать в соответствующем поле калькулятора КПД котла. Причем, если указано два значения, то для нашего калькулятора требуется КПД для Hi (для низшей теплоты сгорания газа).
Наконец, потребуется уточнить уровень цен у местных поставщиков сжиженного газа. Естественно, желательно сразу с учетом доставки. Если поставщиков несколько – то можно выбрать оптимальное предложение с вашей точки зрения.

Остается нажать на клавишу «РАССЧИТАТЬ…», и получить готовый результат. А точнее, целый «пакет» рассчитанных значений.

— Средний расход СПГ в час, в сутки, в неделю, при максимальной нагрузке, выраженный как в литрах, так и в килограммах.

— Ориентировочный месячный расход, также в литрах и килограммах. Причем такое потребление будет свойственно самому холодному месяцу отопительного сезона. Сразу – пересчет в денежном выражении.

— Наконец, демонстрируется общий примерный расход за весь отопительный период, исходя из его длительности 7 месяцев. Тоже – с показом предполагаемых расходом на приобретение газа.

Для удобства восприятия все виды расходов переведены еще и в количество полностью заправленных баллонов стандартного 50-литровой вместимости (с учётом технологии из заполнения – не «под завязку»).  А может быть, кому-то так и лучше – он не жалеет вкладываться в строительство газгольдера, и предполагает подавать в котельную газ с коллекторного шкафа с несколькими баллонами. Этот вариант тоже вполне можно просчитать заранее. Правда, он обычно в эксплуатационных расходах оказывается дороже (зато выигрывает в подготовительных).

Нет возможности смонтировать газгольдер — можно ограничиться баллонами в коллекторном шкафу. Правда. хлопот с такой схемой прибавится.

Интересно, наверняка, будет сравнить полученный результат с гипотетическими расходами при возможности подключения к сетевому газу. Не исключено, что такое сравнение подвигнет кого-то на решение все же сконцентрировать свои усилия и финансы на прокладке газовой магистрали к своему дому.

Мы стараемся делать лучшие материалы на тематику строительства и ремонта в России. Чтобы поддержать профессиональный контент обязательно напишите в комментарии, что вы думаете про отопление сжиженным газом из газгольдера? Как отапливаете дом вы?

Возможность подключения к другим котлам

Даже если оборудование будет работать от баллона незначительное время, выбирая отопительный прибор, надо обращать внимание на оптимальное давление: оно должно составлять 3-4 мбар. Это позволит максимально использовать газ из емкости. Подключать к такому энергоносителю необходимо котлы, имеющие КПД не менее 90-95%

Подключать к такому энергоносителю необходимо котлы, имеющие КПД не менее 90-95%.

Техника безопасности и настройка

В баллоне газ находится в сжиженном состоянии, т.к. закачивается туда под высоким давлением. В редукторе оно понижается, и топливо поступает к обогревательным приборам.

Для обеспечения безопасной и безотказной работы такого котла должны соблюдаться следующие правила:

  • в доме может находиться только один баллон, если система состоит из нескольких, то для них предусматривают отдельное помещение;
  • расстояние от котла или конвектора, а также другого отопительного оборудования до емкостей с газом должно быть более 1 м, при наличии защитного экрана или стены его можно уменьшить до 0,5 м;
  • на улице баллоны прячут в шкаф из негорючих материалов, на помещении устанавливают соответствующий знак;
  • рекомендуется утеплить место хранения или сделать его отапливаемым, вблизи не должно быть приямков, чтобы там не скапливались летучие вещества;
  • к каждому элементу системы газ подводится только снаружи дома.

При соблюдении всех норм и правил пожаробезопасности регистрировать такую схему отопления не требуется.

Что требуется

Перед тем как подключить газовый котел к баллону, нужно приобрести следующие элементы:

  • редуктор;
  • запорную арматуру;
  • емкости с сжиженным топливом;
  • обогревательный прибор, имеющий специальную горелку;
  • рампу (она нужна, если одновременно установлено несколько баллонов);
  • металлические трубы и шланги.

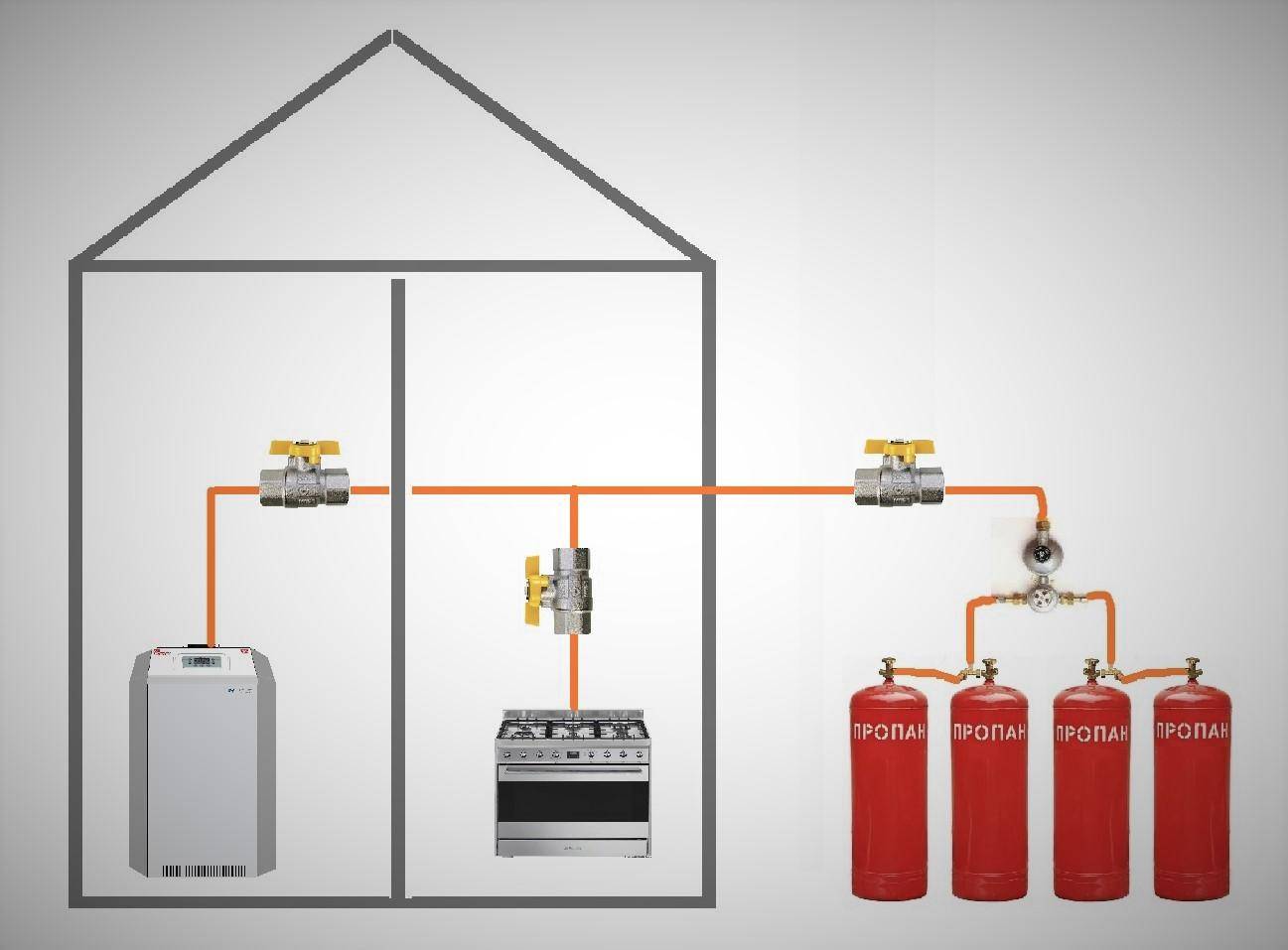

Схема подключения баллона к котлу

Между отопительным прибором и резервуаром находится редуктор. Чтобы обеспечить длительную работу оборудования на одной заправке, емкости устанавливают на специальную рампу, где они делятся на основную и резервную группы. После того как топливо закончится в главных баллонах, система самостоятельно переключается на запасные. Когда резервуары будут заправлены, оборудование снова переходит в стандартный режим работы.

Дешевле использовать один редуктор для всех баллонов. Более надежное, но затратное решение — установка отдельного для каждой емкости.

Газопровод, соединяющий резервуар с топливом и котел, делают из металлических труб с разницей между внешним и внутренним диаметром более 2 мм. Если их нужно протянуть сквозь стены, используются специальные проходные элементы. Для подключения котла применяется гибкая подводка, а редуктор присоединяют с помощью дюритового (резинотканевого) шланга.

Установка современного прибора, работающего на сжиженном газе, — оптимальный вариант для отопления частного дома, позволяющий эффективно обогревать здание, если нет возможности подключиться к магистрали. Для перехода на питание от газопровода достаточно заменить горелку и перенастроить оборудование. Опытный мастер сделает все быстро, и котел будет работать на новом топливе.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

  • На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
  • Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
  • При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
  • В сутки будет расходоваться 12 кг, или почти половина баллона;
  • Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

  • Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
  • Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
  • Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
  • Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Преимущества и недостатки такой формы обогрева

Обогрев газом из баллона предполагает автономность системы, низкий расход сырья, стабильное внутритрубное давление, а также несложную эксплуатацию.

Если требуется проведение горячей воды, водяной контур можно подключить к общей системе обогрева и котел будет осуществлять нагрев не только отопительной жидкости, но также воды для бытовых целей.

Баллон эффективен в использовании ввиду легкости перехода газа от жидкого состояния к агрегатному, обеспечивается нормальный прогрев жилья, воды.

Такой формат удобно транспортировать: относительно небольшие тары возможно перевезти на грузовой технике при соблюдении требований безопасности.

Установка оборудования, работающего от бака не требует объемных работ или специфических навыков: монтаж осуществляется внутри новостроя или старого дома с одинаковым успехом. Отпадает необходимость прокладывания труб к общей магистрали, что часто требует частичного разбора пола, стен.

Существует несколько недостатков методики. Нельзя оставлять резервуары на улице зимой, так как во время сильных морозов выделяется конденсат, который быстро замерзает, препятствуя нормальному газовому потоку. Отопительная система не получает требуемое количество топлива даже для минимальной нагрузки и выполняет автоматическое аварийное отключение.

Запрещено размещать источник газа в непроветриваемых комнатах на случай появления протечки.

Газ тяжелее обычного воздуха, поэтому в случае утечки будет спускаться и стелиться по полу, что может повлечь скопление большого количества. Это опасно для здоровья.

Важно выполнять все условия подключения, хранения, чтобы обеспечить безопасность. Хранение подключенных баллонов

Хранение подключенных баллонов

Хранение баллонов также должно осуществляться в хорошо вентилируемых комнатах без пролегания подвала под ними, желательно внутри отдельных пристроек. Если речь идет о выделенной пристройке, то потребуется выполнить дополнительное утепление, чтобы предотвратить зимние внезапные отключения.

Теплоизоляцию делают из пенопласта, толщиной 5 см, а верх оборудуют вентиляционными отверстиями.

Общую информацию о газобаллонном отоплении, принципах подключения и эксплуатации можно посмотреть в следующем видео:

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными — емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 — 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

  • газовый котел, оснащённый форсунками;
  • редуктор, отвечающий за преобразование и поддержание давления;
  • рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
  • запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.


Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 — 4 раза, и составляет не более 10 — 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Как рассчитать расход сжиженного газа

Для выполнения расчетов здесь используется та же формула, но с небольшой разницей в начальных показателях. Дело в том, что плотность смеси из пропана и бутана равна 5,24 (в то время, как у газа, подающегося по магистрали 9,45).

Чтобы выполнить расчет потребуется использовать стандартную формулу, но с другими значениями. Данные представим в таблице.

Площадь помещения, в кв. метрахСколько равен показатель Q, в кВт.Сколько кубов газа в час будет уходить на отоплениеРасход газа за суткиРасход топлива за месяцКоличество кубометров газа в год
70(70*50)/1000=3,53,5/5,24*0,95=0,70,7*24=16,85046048
100(100*50)/1000=55/5,24*0,95=1,01 *24=247208640
150(150*50)/1000=7,57,5/5,24*0,95=1,51,5*24=36108012960
200(200*50)/1000=1010/5,24*0,95=2,12,1*24=50,4151218144

Важно! Учитывая, что емкость одного баллона с газом составляет приблизительно 42 литра, можно сказать, что на среднюю площадь в 100 кв. метров потребуется чуть больше одного баллона для обогрева помещения в течение двух суток

Плюсы и минусы работы котла на баллонах с пропаном

Главным преимуществом подключения к СУГ является скорость монтажа и отсутствие жестких норм, связанных с эксплуатацией. Отсутствует необходимость в получении разрешения на эксплуатацию, а также выполнения проектной документации, что требуется при магистральном подключении.

Судя по отзывам потребителей, у отопления сжиженным газом есть и свои недостатки:

  • Необходимость в контроле над наполненностью баллонов. Для нормальной работы газового котла нужно 3-4 газовых баллона. Проследить за тем, когда именно закончится газ, без дополнительного оборудования достаточно проблематично. Если планируется постоянная эксплуатация системы, лучше потратиться и сделать подключение котла к нескольким баллонам через рампу и редуктор.
  • Стоимость газа – по сравнению с магистральным подключением, расходы на отопление СУГ несколько выше, но меньше, чем при использовании электрокотла.
  • Особенности при подключении к баллону с пропаном. Согласно ПБ, потребуется вынести емкости в другое вентилируемое помещение или на улицу, что не всегда удобно. Необходимо отдельно приобрести устройство для подсоединения как минимум четырех газовых баллонов к котлу, а также регулирующую и контролирующую арматуру.
  • Переоборудование – не все котлы можно перевести на СУГ с одинаковой эффективностью. Замена горелки обойдется приблизительно в 30-40% от общей стоимости котла.
  • Необходимость в привлечении квалифицированных специалистов. Связать несколько пропановых баллонов в единую сеть, поменять горелку и правильно выполнить подключение, может только лицензированный специалист.

Некоторые из вышеперечисленных минусов в одинаковой степени относятся и к подключению к магистральному газопроводу.

Расчет мощности и температуры тёплого водяного пола

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

  • газовый котел, оснащённый форсунками;
  • редуктор, отвечающий за преобразование и поддержание давления;
  • рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
  • запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
