Схемы систем отопления для двухэтажного частного дома

Принудительная циркуляция теплоносителя – что это такое?

Принудительная циркуляция теплоносителя в разводке труб отопление возникает не за счет разницы массы между горячей и холодной водой, а вследствие работы внешнего устройства. Это может быть обычный насос, инжектор и др. Главным здесь остается не принцип работы внешнего механизма, а сам факт перемещения воды по трубам отопления.
Преимущества контура обогрева дома с принудительной циркуляцией теплоносителя:

1. упрощенный гидравлический расчет;
2. появляется возможность уменьшить диаметр труб отопления и нагревательных элементов в системе, что снижает затраты на оборудование отопления в доме;
3. уменьшение объема труб в разводке приводит к снижению количества теплоносителя в системе. А чем меньше воды, тем меньше энергии нужно потратить для ее подогрева. Таким образом, повышается экономность всего обогревательного контура дома;
4. приборы принудительной циркуляции создают достаточное давление в системе. Это позволяет подать теплоноситель на значительную высоту, в том числе и на второй этаж многоэтажного дома. В результате помещение равномерно прогревается;
5. при монтаже не нужно следить за углом наклона труб, что значительно упрощает все работы по организации системы отопления дома;
6. продлевается срок службы котла. Ведь теплоноситель возвращается из контура обогрева не полностью остывшим. В результате в теплообменнике котла нет перепада температуры.

Недостатки:

1. финансовые расходы на покупку необходимого оборудования;
2. зависимость от электроэнергии, так как циркуляционный насос работает за счет электрического тока;
3. некоторое модели насосов (с сухим ротором) создают лишний шум, поэтому их размещают в отдельном помещении.

Методы разводки

Вторым важнейшим моментом для отопления является способ разводки труб от основного источника. Существует два основных метода:

• однотрубный,
• двухтрубный.

Однотрубная разводка

В соответствии с названием, магистраль, по которой идет теплоноситель, состоит из одной трубы. Это, во-первых, значительно упрощает процедуру монтажа, а во-вторых, снижает затраты на приобретение материалов. Кроме того, одну трубу гораздо проще спрятать под полом или в стене, чем две.

Но далее мы сталкиваемся все с тем же основным недостатком, о которым мы говорили в пункте про естественную циркуляцию. Подключение радиаторов к магистрали происходит последовательно. То есть, чтобы дойти до последней батареи, теплоноситель должен пройти через все предыдущие.

Понятно, что за это время он успевает отдать значительную часть тепла, поэтому к концу маршрута радиаторы становятся все холоднее. А значит, мы снова получаем ограничение на их количество.

Кроме того, если монтировать самую простую однотрубную схему, то при отключении одной из батарей, например, для проведения ремонтных работ, вы автоматически прекратите работы и всех других, которые следуют после отключенной. Впрочем, это решается с помощью установки байпасов, которые позволят теплоносителю двигаться обходным путем.

Если сочетать однотрубную разводку с естественной циркуляцией воды, то такая система отопления подойдет только для небольшого одноэтажного домика. Для двухэтажного здания необходимо иное решение. В принципе, однотрубную разводку можно использовать и здесь, но только с применением мощного циркуляционного насоса. Тем не менее, даже принудительное движение воды не защитит в данном случае от ее быстрого остывания.

Двухтрубная разводка

Двухтрубная разводка решает все перечисленные выше проблемы, тем самым обеспечивая живущим в доме людям необходимый уровень комфорта. Суть такой системы заключается в использовании двух труб, подведенных к каждому радиатору: по одной из них к батарее идет нагретый теплоноситель, а по другой он уходит обратно в котел.

Такой способ позволяет избежать каких-либо ограничений в количестве радиаторов. Более того, вы можете подключить к системе не только батареи, но и теплые полы, конвекторы и прочее подобное оборудование. При этом качеству не нанесется никакого ущерба, во всех помещениях прогрев будет одинаковым.

Конечно, монтировать двухтрубную систему разводки своими руками на порядок сложнее и дороже, чем однотрубную. Впрочем, можно сэкономить, например, на насосе, поскольку в данном случае его мощность может быть не слишком высокой. В результате же вы получите необходимый уровень тепла во всем доме.

Чем руководствоваться, выбирая схемы разводки отопления в двухэтажном доме?

«Золотой серединой» с уверенностью можно считать двухтрубную систему.

Однако, утверждать однозначно, что она в любом случае окажется лучше однотрубной, нельзя – многое зависит от типа дома и расположения помещений в нем.

Если площадь этажа большим размером не отличается, и комнаты расположены в порядке убывания комфортности (например, детская – спальня – гостиная — кухня), то однотрубная система окажется более целесообразной.

Что касается коллекторной системы, то из-за значительных затрат на покупку материалов и монтаж рекомендовать ее пока можно лишь в исключительных случаях. Примером тому могут служить дома, часть которых сдается в аренду либо где помимо семьи проживает прислуга. То есть там, где домовладелец имеет ограниченный доступ в некоторые помещения, вследствие чего он не может непосредственно регулировать теплоотдачу установленных там радиаторов.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

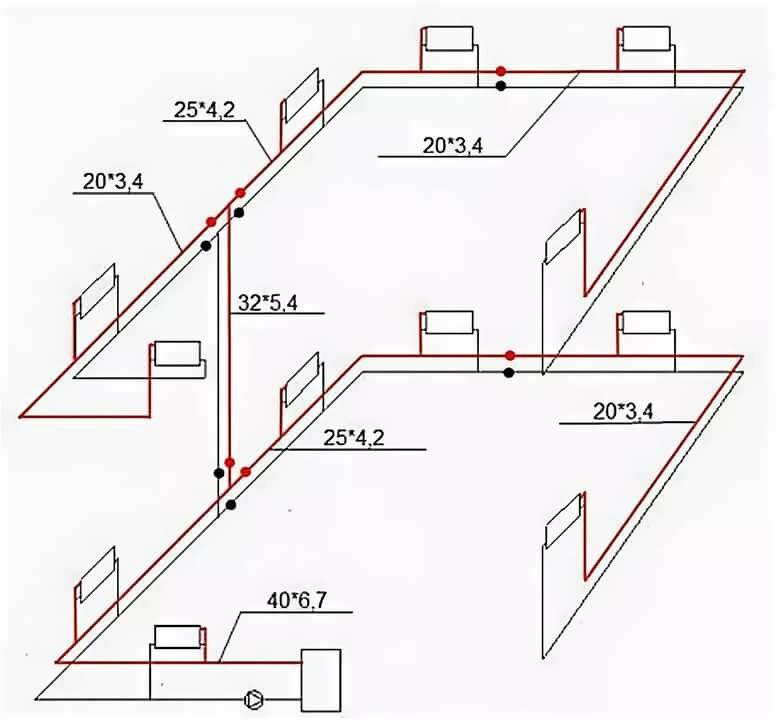

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Какую разводку выбрать правильно: верхнюю или нижнюю?

Схема водяного отопления с котлом.

В двухэтажном доме, который имеет чердачное и подвальное помещение, может быть выполнена отопительная система с нижней и верхней разводкой труб.

Следует знать следующее:

1. При нижней разводке труб горячая вода будет поступать из котла в стояки снизу, с подвала.
2. При верхней разводке горячая вода будет подаваться в чердачном помещении в различные стояки, от которых будет направляться теплоноситель к радиаторам.

Важно отметить, что расширительный бак, независимо от того, какая разводка будет выбрана, всегда располагается на чердаке (в наивысшей точке системы)

Что такое двухтрубная разводка

Отопление двухэтажного частного дома лучше монтировать по принципу двухтрубной системы. Она позволяет регулировать температуру в помещениях эффективнее и лучше подходит для частных домов. Принцип этот заключается в том, что к каждому радиатору подводится труба с подогретым теплоносителем и труба холодная.

Различают несколько способов разводки труб при двухтрубной системе:

1. Звездообразная: к радиатору подсоединяется труба с горячим теплоносителем, а уходит – с холодным. При этом температура всех батарей одинакова.
2. Способ «шлейф»: батареи располагаются одна за другой, при этом по одной трубе к каждой, последовательно подводится горячая вода и аналогично отводится холодная. Этот способ хуже предыдущего, так как ближние к котлу радиаторы нагреваются сильнее дальних.
3. Коллекторная (лучевая) разводка: при этом возле свободной стены устанавливается коллекторный шкаф (если возможно – встроенным способом), а в нем – два коллектора: для горячих и для холодных труб. Прокладку труб к батареям выполняют под стяжкой. Это позволяет скрыть разводку, а кроме того, сделать пол теплым. Преимуществом коллекторной системы является возможность легкой регулировки температуры: каждый выход на коллекторе снабжен запорной арматурой. При необходимости можно полностью отключить любой радиатор.

Правильно рассчитать и изготовить проект отопительной системы для дома может только специалист, знакомый с законами термодинамики и основами теплотехники. Однако, информация будет полезна заказчику для того, чтобы сделать правильный выбор и уметь управлять системой.

Лучше ознакомиться с устройством различных систем отопления поможет видеоролик.

Типы циркуляции в СО

В отличие от многоквартирных жилых зданий, в которых централизованная поставка горячего теплоносителя ограничивает жителей квартир в выборе системы отопления (практически у всех жильцов – ленинградка с принудительной подачей жидкости), владельцы частных двухэтажек вправе самостоятельно определяться с типом установки своими руками СО с естественным типом циркуляции или принудительным вариантом транспортировки тепла. Рассмотрим отличительные особенности каждого из типов подачи применительно к двухэтажным строениям.

Естественная

Принцип действия данной системы базируется на процессе вытеснения горячей воды более холодной за счет разницы плотностей жидкостей при разных температурах нагрева.

По этой причине нередко контуры отопления с естественным побуждением движения тепла называют также гравитационными или самотечными системами.

Схема самотечного движения водяного теплоносителя при отоплении двухэтажки

Для контура циркуляции на гравитационном побуждении водяного теплоносителя характерны следующие особенности:

• низкая скорость перемещения водяной массы по теплотрассе;
• необходимость использования труб больших диаметров (Д_у не менее одного-полутора дюймов);
• строгое соблюдение при монтаже своими руками необходимых уклонов горизонтальных участков;
• для обеспечения всех уклонов нередко котел приходится утапливать в специальном углублении.

Гравитационная схема в какой-то степени морально устарела. К ней не применимы современные тенденции в модернизации систем отопления частных построек:

• в самотечных контурах не ставят полимерные трубы, поскольку существует вероятность их расплавления при вскипании воды в трубопроводе при высоких нагрузках на котел;
• отсутствует возможность регулировки локального участка теплотрассы или отдельного отопительного прибора;
• невозможность отключения отдельного радиатора без нарушения работы всей СО.

Все эти недостатки перекрываются одним огромным плюсом, благодаря которому самотечные системы до сих пор монтируются. Этот важный фактор  – энергонезависимость отопления, то есть возможность обогревать дом без электроэнергии в районах с перебоями с электричеством.

Принудительная

В данных системах движение теплоносителя происходит за счет нагнетания избыточного давления циркуляционным насосом.

Схема движения теплоносителя в СО напорного типа в двухэтажном здании

По сравнению с гравитационными контурами принудительная циркуляция в двухэтажных домах имеет ряд преимуществ:

• более высокая скорость перемещения жидкости в трубах;
• небольшие диаметры проходного сечения труб теплотрассы;
• возможность укладки труб удобным для монтажа способом;
• возможность реализации любого проекта по автоматизации управления микроклиматом в жилище;
• несложная регулировка параметров системы.

В двухэтажных строениях старой постройки с установленной ранее самотечной системой допускается в рамках модернизации установка насоса, что позволит реализовать основные достоинства напорных систем.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

• естественным образом;
• принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

• требуются трубы большого диаметра;
• на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
• после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
• максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Выбор отопления в двухэтажный дом

Чтобы верно подобрать схему, нужно учитывать множество факторов:

• предпочитаемый вид топлива или энергоносителя;
• величину отапливаемой площади;
• надежность электроснабжения в вашей местности;
• бюджет, выделяемый на закупку оборудования и монтаж;
• материал, из которого построено здание;
• сложность прокладки труб;
• прочие условия.

Как уже говорилось, первое место во всех отношениях занимает двухтрубная система закрытого типа с мембранным расширительным баком. В двухэтажном коттедже средней площади (до 300 м²) вам хватит диаметра труб 20—25 мм, которые при желании нетрудно провести скрытым способом. Разве что в начале схемы придется поставить трубопровод Ø32 мм.

Предлагаем еще несколько рекомендаций по выбору отопительной схемы для дома в 2 этажа:

1. При частых и длительных отключениях электричества нужно задуматься о монтаже открытой самотечной системы и установке напольного котла, способного работать автономно. Покупка блоков бесперебойного питания или генераторов не всегда оправдана.
2. В тех же условиях нельзя монтировать напольные сети, подключаемые к гребенке. Без насоса они работать не смогут.
3. В здании с печным отоплением лучше задействовать разводку с естественной циркуляцией и открытым расширительным баком. Как самостоятельно сделать водяной контур в печке, рассказывается в этой инструкции.
4. Чтобы организовать обогрев теплыми полами без радиаторов от твердотопливного котла, придется ставить буферную емкость и смесительный узел, что не всем доступно. Дешевле сделать высокотемпературную радиаторную сеть и подсоединить по двухтрубной схеме. Блок резервного питания для насоса в этом случае обязателен.
5. Ленинградку применяйте в домах малой площади (до 150 м²), причем делайте ее с принудительной циркуляцией. Если размеры здания больше, а вам нужна самотечная система, то смело монтируйте вертикальные стояки с верхней подачей теплоносителя и открытым бачком, установленным на чердаке.

Существует 2 способа удешевления закупки оборудования для теплых полов. Первый – установка вместо смесительного узла гребенки термоголовок RTL, показанных на фото. Они ставятся на коллектор обратной воды и регулируют расход в каждом контуре по температуре теплоносителя.

Второй вариант – использование настенного газового котла, способного поддерживать температуру на выходе до 50 °С. Правда, в таком режиме работы он станет расходовать больше газа и быстрее засоряться от сажи.

Подробный разбор различных систем отопления для двухэтажных частных домов смотрите в последнем видео:
