Схема подключения электрокотла к системе отопления и сети на 220 и 380 В

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Электрические котлы: характеристики и достоинства

Изучив все преимущества, которые дает электрокотел можно судить о правильности сделанного выбора. Ведь помимо индивидуальных качеств каждой модели у них всех есть преимущества, которые касаются их всех. Однозначно, что все модели обладают:

• небольшим весом;
• компактностью;
• современная автоматическая система;
• датчики, сигнализирующие о возникающих проблемах;
• тихая работа;
• полная безопасность как со стороны электрики, так и воспламеняемости;
• приемлемая стоимость.

Будет вполне достаточно, если техобслуживание будет проводиться ежегодно. Котел не требует никакого дымохода, да и подключение проще, чем в альтернативном варианте с газовым котлом.

Выбрать то, что надо из огромного ассортимента проблематично, ведь выбор настолько велик. Он насчитывает более двадцати производителей, которые занимаются производством электрокотлов с различными характеристиками. Именно поэтому для начала стоит рассмотреть как он работает.

Обязательные элементы обвязки

Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования:

Изображение	Элемент обвязки
	Циркуляционный насос, обеспечивающий движение антифриза или воды по контуру. Его производительность проще всего рассчитать как 0,043хQ, где Q — мощность котла в киловаттах. Формула верна для перепада температуры между выходом и входом котла в 20 °С.
	Расширительный мембранный бачок. Он разделен упругой мембраной на два отсека — воздушный и предназначенный для теплоносителя. Поскольку воздух сжимается куда лучше жидкости, рост давления при увеличении объема теплоносителя незначителен. Объем бачка — примерно 10% от объема контура, который грубо рассчитывается как 15 литров на 1кВт мощности котла.
	Группа безопасности. Она включает манометр для зрительного контроля давления, автоматический воздухоотводчик для удаления воздуха и пара и предохранительный клапан, который сбрасывает теплоноситель в дренаж при превышении заданного давления (обычно 2,5-3 атмосферы).

Как расположить элементы обвязки в системе отопления частного дома при ее монтаже своими руками?

• Насос ставится на обратке, перед котлом. Наиболее низкая во всем контуре температура воды благотворно скажется на ресурсе прибора: пластиковая крыльчатка и резиновые уплотнительные прокладки не любят нагрева;
• Группа безопасности всегда монтируется на подаче, сразу после выходного патрубка котла. Именно там начнет расти давление при остановке циркуляции (например, при поломке насоса);

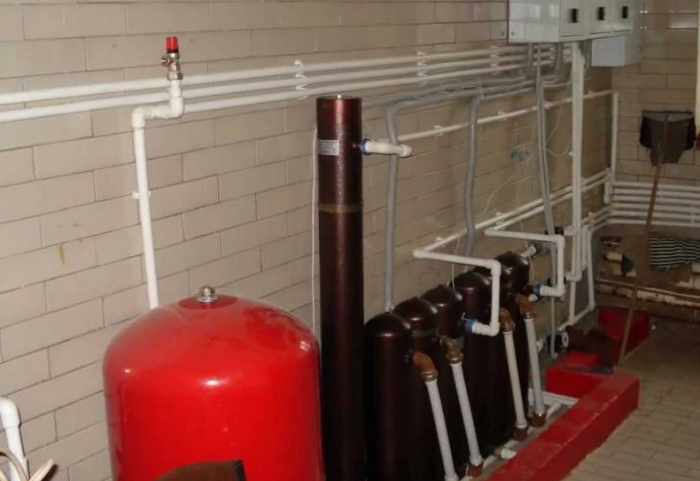

Котельная с двумя электродными котлами. Насосы стоят перед ними, группа безопасности — после них.

Расширительный бак можно ставить в любой точке розлива на некотором удалении от насоса (за 2 диаметра розлива до крыльчатки и в 8 диаметрах розлива после крыльчатки). Порождаемые насосом завихрения потока плохо сказываются на ресурсе упругой мембраны бачка.

Особый случай

Современные ТЭНовые котлы отличаются от электродных и индукционных большим размером корпуса. Кроме бачка с ТЭНами, в нем размещен полный комплект обвязки: насос, расширительный бачок, предохранительный и воздушный клапаны. Показания датчика давления выводятся на индикаторную панель прибора.

Внутренности современного ТЭНового котла. На фото хорошо видны циркуляционный насос (спереди) и автоматический воздухоотводчик (на заднем плане).

Именно поэтому при монтаже ТЭНового котла его можно подключать непосредственно к розливу отопления. На входе и выходе есть смысл поставить только пару отсекающих шаровых кранов: они позволят обойтись без сброса всей отопительной системы при демонтаже котла для ремонта или обслуживания.

ТЭНовый котел в моем доме используется в качестве резервного источника тепла. Он подключен непосредственно к розливу отопления через пару шаровых кранов.

Монтаж электрокотла своими руками

Возможно не удастся всё сделать самостоятельно. Но часть работы можно выполнить без привлечения мастеров. Это интересно, познавательно и поможет сэкономить средства.

Этапы работы:

• Стена очищается от грязевых и пылевых скоплений до появления блеска;
• Будем использовать монтажную пластину навесного типа, винты и дюбели. Обычно всё это предлагается вместе с котлом;
• На стене создаётся разметка по крепёжной планке. Сверлятся отверстия, чтобы совпадали с размером диаметра дюбелей;
• Дюбеля вставляются в отверстия;
• Котёл подвешивается на стену на основе резьбовых крюков. Теперь необходимо закрутить винты.

Но не стоит удивляться, если вместе с моделью будут предложены другие крепёжные элементы. Это нормально они могут отличаться. В инструкции обязательно указывается способ крепления.

Как рассчитать мощность электрического котла

Перед тем, как покупать котел, необходимо сделать расчет требуемой мощности. Мощность котла должна учитывать лимиты на электроэнергию. Из-за ограничения электроэнергии, поставляемой местными электросетями, при превышении потребления срабатывает автомат, и система обогрева дома может оказаться обесточенной. Таким образом, при выборе мощности котла следует ориентироваться на расчеты, и не допускать превышения.

Ограничением может стать площадь сечения питающего электрического кабеля. При выборе однофазного или трехфазного котла необходимо проверить соответствие мощности оборудования сечению установленного кабеля. Кроме того, на рынке предлагаются котлы постоянной и переменной (модулируемой) мощности. Первые более предпочтительны, поскольку они не могут допустить превышения потребления электроэнергии.

Приблизительный расчет мощности учитывает площадь всех обогреваемых помещений в доме и делается по формуле: М = П x Куд. / 10м2

где М – мощность электрического котла (кВт);

П – площадь отапливаемых помещений;

Куд. – удельная мощность котла, зависящая от региона:

• для холодного климата Куд. 1,2 – 2,0
• для умеренного 1,0 — 1,3
• для южных районов 0,7 – 0,9

Как рассчитать мощность электрокотла по площади дома

Простейший метод выбора оборудования по площади дома основан на определении нормативных потерь тепла с метра отапливаемой площади. Но нормам для небольших строений до 200 кв.м потери тепла с 1 м2 площади составляют 0,1 кВт. При площади дома в 100 м2 расчетная сумма потерь составит 0,1 х 100 = 10 кВт. Прибавляя к полученным тепловым потерям 20% (поправка на аномальные холода), получим 12 кВт.

Таким образом, для дома 100 м2 понадобится электрический котел мощностью 12 кВт. Соответственно, для дома площадью 150 м2 необходимая мощность котла составит: 0,1 х 150 х 1,2 = 18 кВт. Для дома площадью 200 м2: 0,1 х 200 х 1,2 = 24 кВт

Как рассчитать мощность электрокотла по объему помещения

Расчет мощности элетрокотла для отопления дома по кубатуре основан на норме 4 – 8 Вт/ч электроэнергии на единицу объема. Результат окончательного расчета зависит от тепловых потерь всего дома и удельной величины этих потерь за сезон. Дополнительный коэффициент в расчетах зависит от потерь тепла через стены дома, окна, трубопроводы, проложенные в холодных помещениях и т.д. Продолжительность отопительного сезона в расчетах составляет 7 месяцев.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

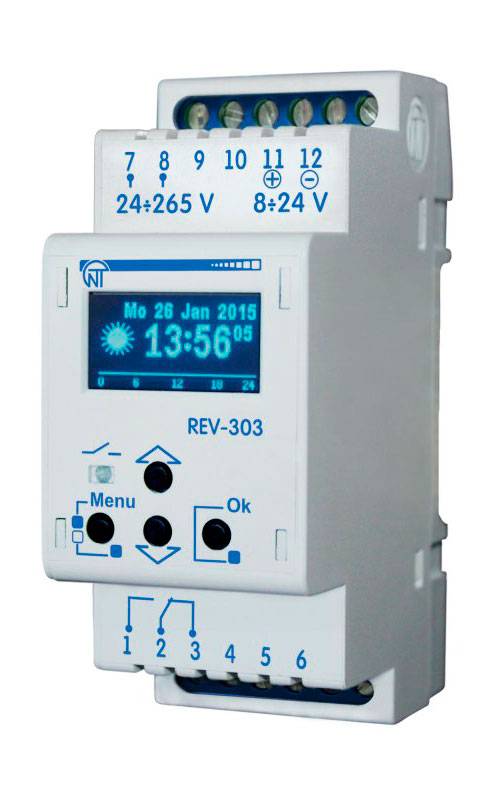

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха. Днем в ваше отсутствие, температура на улице может резко упасть

Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

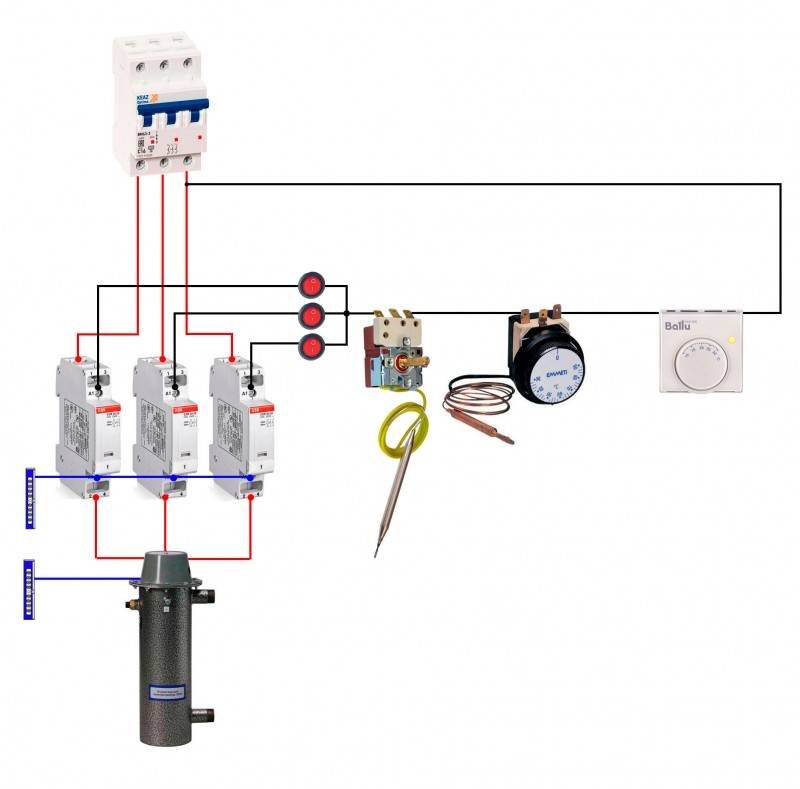

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

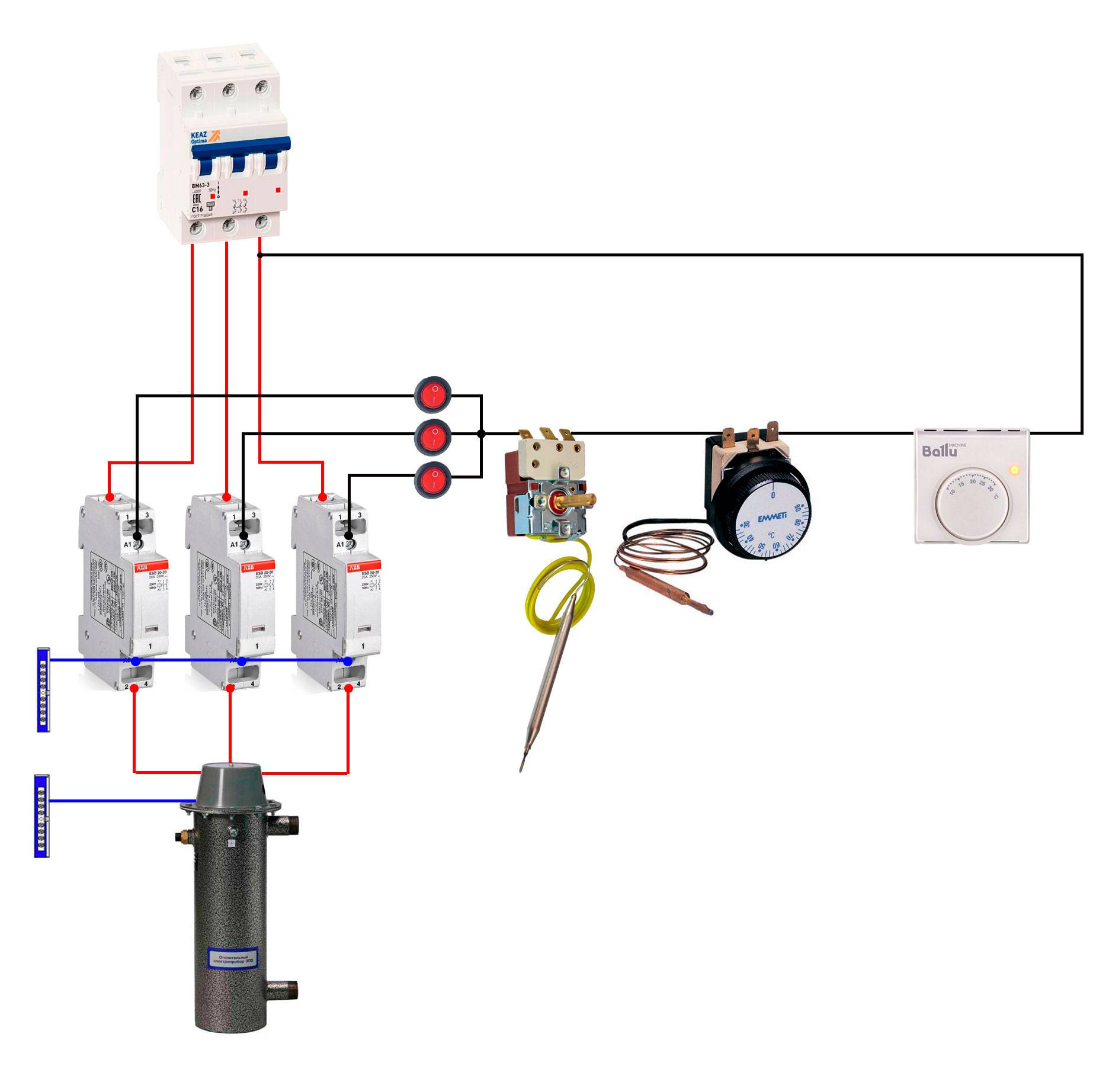

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Схема подключения электрокотла к электросети 220 В (однофазного)

Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В , соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

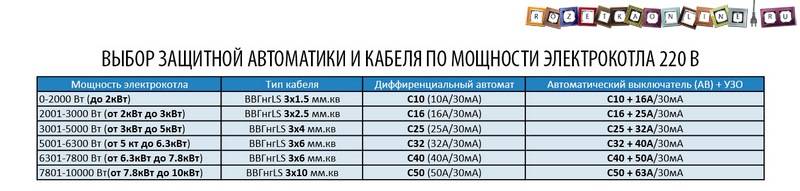

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

• внутренний диаметр никогда не изменяется;
• внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
• быстрота монтажа;
• выдерживают давление до 25 бар и температуру до +95 ℃;
• высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

• цена медных труб выше, даже чем стальных;
• стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

• долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
• высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

• одноконтурные (предназначены только для отопления всего дома);
• двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

• настенные котлы;
• напольные котлы (производятся модели большой мощности).

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

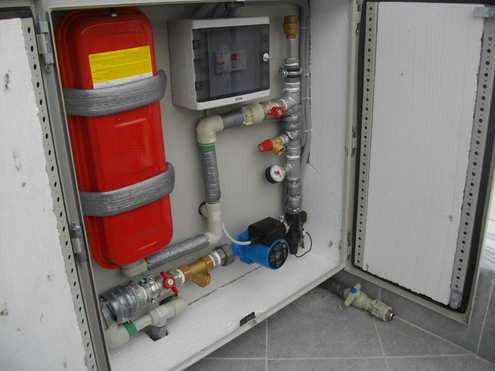

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

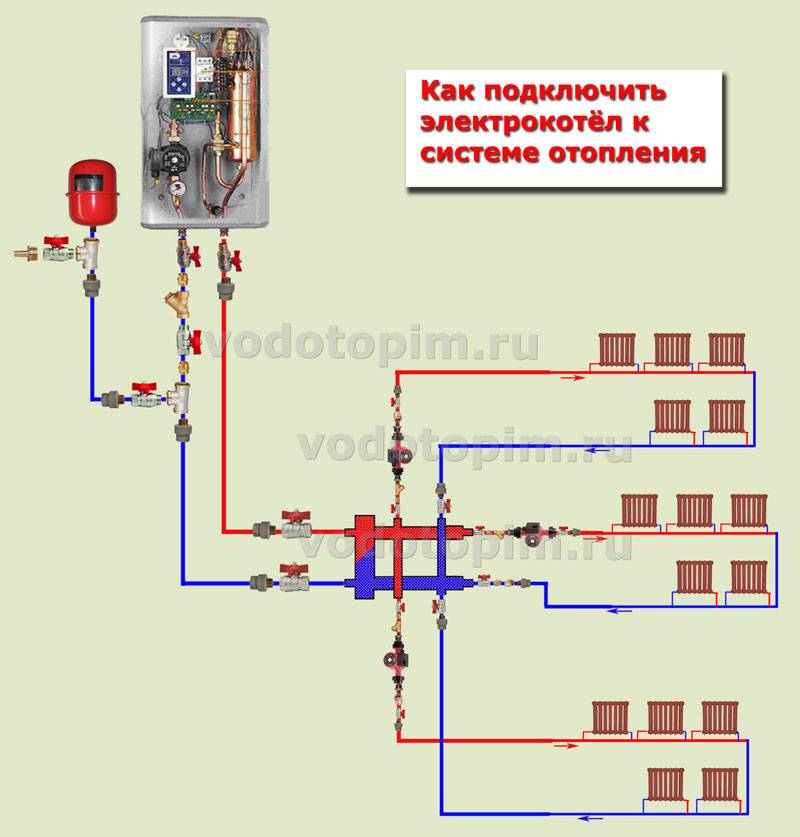

Как правильно подключить электрокотел к системе отопления

Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:

1. Во время подключения оборудования электроэнергия должна быть выключена.
2. Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
3. Доступ к передней панели для обслуживания должен быть свободным.
4. Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
5. Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.

Шаг 1 — установка электрокотла

Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.

Шаг 2 — подключение котла к электросети

1. Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
2. Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.

Шаг 3 — установка защиты

1. Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
2. Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.

Шаг 4 — пуск котла

После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы  кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N». Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Подключение электрического котла отопления в пятипроводной системе

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.

Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим “0”. К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на “треугольник” иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Вступление

Выбор типа котла зависит от оценочной стоимости отопления. На основе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По названию понимаем, что источником выработки тепла в таком котле будет электричество.

Наиболее дешевый вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода или автономно, специальными резервуарами. Сколько стоит газ с доставкой смотрим тут.

Электрический котел отопления не относится к дешевым способам отопления дома. Однако, особенности района, отсутствие других источников тепла (газа, дров, твердого топлива) и доступность электричества не дают выбора.

Таблица расчета стоимости отопления за 1 кВт/час.

Топливо	Стоимость 1кВт*ч	Итого за сезон
Сухие дрова	90 копеек	80 тыс. руб.
Уголь	160 коп.	140 тыс. руб.
Гранулы, пеллеты	133 коп.	120 тыс. руб.
Дизельное топливо	280 коп.	250 тыс. руб.
Магистральный газ	50 коп.	40 тыс. руб.
Сжиженный газ	250 коп.	220 тыс. руб.
Электричество	350 коп.	300 тыс. руб.

Это интересно: Заземление электроприборов в частном доме
