Обустройство заземления в частном доме

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Для чего нужно заземление и насколько необходим его монтаж в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовых приборов – незначительный, но чувствительный удар током от корпуса какого-нибудь устройства в доме. А происходит это от нарушения изоляции и прикосновения токоведущих частей с корпусом прибора.

Рассмотрим другой вариант. Иногда случается, что, открыв водопроводный кран, человек чувствует пощипывание электрического тока от воды. В этом уже виноваты соседи, которые пытаются воровать электричество. Конечно, с более новыми приборами учета такой номер не пройдет, но со старыми вполне получалось. Происходит так по причине того, что недобросовестный потребитель, взяв фазу для прибора от розетки, ноль подключает к водопроводной трубе. В этом случае расход падает в 2 раза.

Человек, ворующий электроэнергию выглядит примерно так
Важная информация! Если потребитель будет уличен в подобном воровстве, то его обязательно ждет административное наказание.

Так вот, возвращаясь к нашей теме – зачем нужно заземление. Именно оно спасет от подобных неприятных ощущений, а порой и от более серьезных поражений электрическим током. Не будем рассматривать его устройство в многоквартирных домах – ведь там смонтирован общий контур. Именно к нему и подключены все жилые помещения. Намного интереснее будет разобраться с заземлением для частного дома, которое можно смонтировать своими руками.

Основная задача понять, как выполнить подобную работу. Тем более, что обычно на дачу увозят старые бытовые приборы, которые и требуют к себе особого внимания. Именно вариант монтажа на подобных участках и будет для нас приоритетным. Но для начала разберем общие понятия и нюансы, которые имеет заземление на даче.

Некоторые считают, что это правильное заземление, но они сильно заблуждаются

Понятия «заземление» и «зануление»: в чем разница между ними

Принципиальное отличие этих понятий таково. Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Зануление же, при помощи автоматики, отключает питание сети при коротком замыкании. Опасность второго в том, что автоматика может не успеть сработать, и человек получит разряд электрического тока, опасный для здоровья или даже жизни.

В домах, где невозможен монтаж заземляющего контура, иногда используется в этом качестве нулевой провод, но в таком случае необходима установка устройств защитного отключения и автоматов совместно, либо монтаж дифавтоматов. Но чаще всего возможность устройства в частном доме заземления и молниезащиты есть, а значит нужно понять технологию монтажа и функционирования.

Так выглядит схема заземления защитного, совмещенного с громоотводом
Статья по теме:

УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Ведь как работает заземление? Это можно объяснить на примере общеизвестной фразы «где слабее, там и рвется». Говоря иными словами, а именно обращаясь к языку физики, напряжение всегда идет по пути наименьшего сопротивления. Это значит, что разряд электрического тока пойдет по проводнику, уходя в землю, т.к. сопротивление человеческого тела намного выше. При этом, если установлено УЗО, напряжение будет отключено сразу после включения бытового прибора, в то время как без заземления устройство защиты сработает только после прикосновения к нему проводника (человеческого тела).

Устройство громоотвода для частного дома своими руками

Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать

Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.

Правильно смонтированная система грозозащиты может спасти и имущество или даже жизнь

Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или стали

От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.

Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.

Если стены выполнены из горючего материала, расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину молниеприемника

Для этого воспользуемся формулой:

h = (rх + 1.63hx) / 1.5, где

  • h – нужная высота молниеприемника;
  • rx – радиус зоны на крыше дома, защищаемый от молнии;
  • hx – высота самого дома, без учета громоотвода.

Все части грозозащиты рекомендуется выполнять из одного металла – такие системы надежнее в эксплуатации. Подробнее о том, как сделать громоотвод в частном доме, будет описано в одной из ближайших статей.

Отсутствие громоотвода может привести к плачевным последствиям

Заземление частного дома своими руками

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пяти – восьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Каким бывает заземление

Различают открытый (линейный) и замкнутый контуры.

Линейный контур состоит из ряда вбитых в землю проводящих штырей, связанных горизонтальным проводником. Такая схема соединена последовательно, как гирлянда. Она проста, но ненадежна: если контакт исчез, часть «гирлянды» выходит из строя. Все же это неплохой выход для участков сложной формы или малой площади, где не поставить замкнутый контур.

Замкнутый контур – более надежная и совершенная схема. В ней проводники соединяются по кругу. Чаще всего используют треугольник: три металлических штыря обвариваются стальной полосой. Однако можно сделать контур и квадратной формы, и в виде овала, и т.д. Такая схема лучше — при потере контакта в одном месте она продолжает работать. Кроме того, она создает хороший запас по защите и не портит внешний вид дома и участка: все элементы скрыты под землей. Поэтому стоит выбрать именно ее.

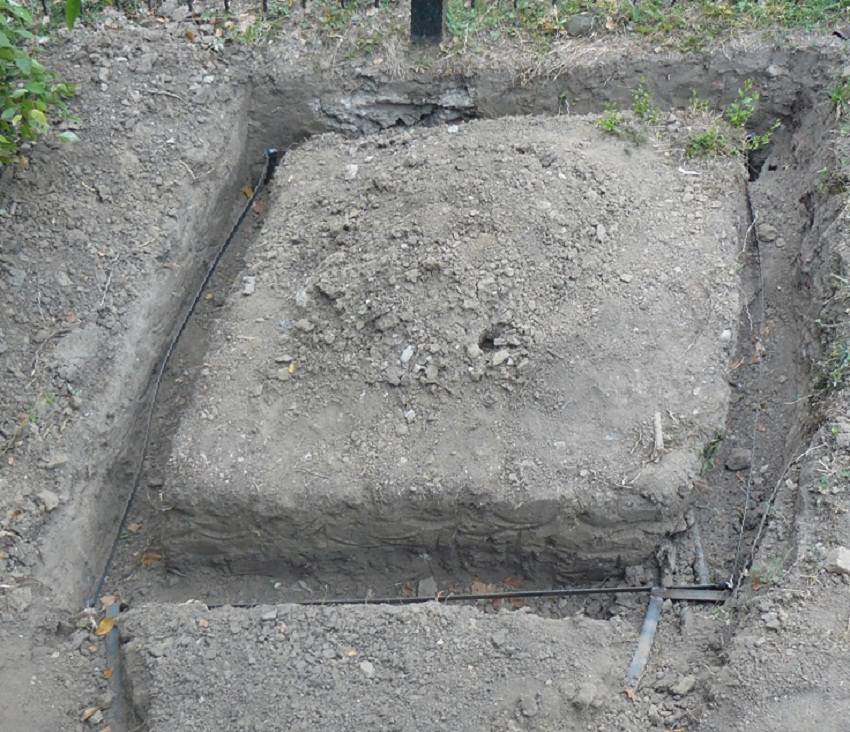

Вариант четырехугольного замкнутого контура

Устройство заземления своими силами. Устройство контура

Контур заземления состоит из двух важных элементов:

  1. Наружная подсистема;
  2. Внутренняя подсистема.

Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.

Саму работу можно разделить на:

  • Уличную;
  • Внутреннею.

Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.

Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.

Можно ли делать заземление самому?

Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.

Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000
Песчаник, грунтовые воды не глубже 5 м500
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Проверка

Когда монтаж заземления закончен, необходимо произвести его проверку. Для этого требуется специальный прибор. В силу своей специфичности и высокой стоимости, он мало распространен в профессиональной среде, поэтому найти его сложно.

Есть способ произвести проверку с использованием вольтметра и омметра, но сам процесс её выполнения и обработка полученных результатов требует специальных знаний по электричеству. Поэтому он не подходит для большинства людей.

Но не стоит опускать руки и надеяться, что все сделано правильно.

Есть простой способ проверить работоспособность заземления:

  1. Для этого устанавливается розетка, в которой фаза подключена как обычно, а вместо ноля подключается провод, ведущий к заземлению.
  2. Затем в эту розетку включается обыкновенная настольная лампа с лампой накаливания. Чем ярче горит лампа, тем лучше работает контур.
  3. Соответственно, если установлено УЗО, то будет яркая вспышка, а потом сработает автоматика.
  4. После проверки необходимо вернуть розетку в нормальное состояние, иначе автоматика будет выключаться при каждом её использовании.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

  1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
  2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

  • стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
  • алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
  • меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
