Отстойники для очистки сточных вод: как сделать своими руками на даче

Как правильно сделать?

Установить канализационную систему на дачном участке можно своими руками.

Рассмотрим технологию проведения подобных работ на примере сооружения из бетонных колец.

  • На определенном участке, отраженном в плане, нужно вырыть яму, глубина которой составит примерно 2-3 кольца вкупе с горловиной. К параметру высоты конструкции следует прибавить около 30-40 см (для основания – песка 15-20 см и гравия 25-20 см).
  • Длина котлована должна быть такой, чтобы в нем поместились 2 резервуара, объединенные при помощи короткого перелива.
  • Не увозите грунт с участка, потому что он будет нужен для обратной засыпки. Зачастую остатки используют для изготовления разнообразных декоративных объектов ландшафта, например, клумб.
  • Далее можно переходить к установке бетонных колец. Их надо поставить друг на друга. При этом следует закрепить эти детали специальными скобками в местах соединений. Не забывайте о герметизации колец, используя специальные прокладки.
  • Современные производители сделали очень простым монтаж самого нижнего кольца накопительного резервуара – внедрили особый элемент, имеющий глухое днище. Такое дополнение не нуждается в лишнем утяжелении.
  • На указанную деталь ставят еще пару элементов, после чего закрывают перекрытием с дыркой. В верхней части выставляют горловину и сооружают технолюк с крышкой.
  • Во время этих работ не потребуются лишние точные расчеты. Габариты заготовок являются стандартными. Кроме того, у производителя всегда есть возможность узнать, на какой объем отходов рассчитан подобранный комплект деталей.
  • После этого получившийся бетонный септик, собранный из отдельных элементов, нужно дополнить гидроизоляционным материалом. С этой целью чаще всего применяют нанесение защитного покрытия с двух сторон либо только с внешней стороны (внутри отделывают только шовные участки).
  • Сегодня на рынке присутствуют специальные материалы глубокого проникновения, которые превосходят битумные промазки по своим свойствам. Однако стоят они дороже.
  • Теперь можно приступать к подключению системы к трубам. Смонтированную конструкцию собирают и подсоединяют к трубе, что следует из дачного домика. С этой целью в кольцах из бетона делают дырку для перелива (короткой трубы), а затем аналогичную дырку для входа магистрали канализации. Все составляющие нужно герметично соединить и покрыть гидроизоляционным материалом. Затем осуществляют вывод вентиляционного стояка.
  • Чтобы проверить работоспособность получившегося сооружения, а также убедиться в его качественной герметичности, первую емкость следует наполнить водой. После этого в момент, когда в накопителе окажутся первые стоки, возможно применить биологический активатор, дабы переработка отходов была более продуктивной.

Что влияет на эффективность работы

Чтобы отстойник работал корректно, нужно позаботиться об оптимальном углублении вертикальной трубы, через которую проходят сточные воды и о расположении щита, который будет менять направление движения воды.

Длина центральной трубы может быть подобрана экспериментально. Чаще всего это происходит если много взвеси выносится на поверхность и необходимо подобрать все нужные характеристики исходя из количества этих веществ. Тогда удастся сделать очистку сточных вод более эффективной и стабильной на протяжение длительного времени.

Вас может заинтересовать:

Емкости для питьевой воды (нержавеющие)Отстойники нефти и воды

Рекомендуемые статьи

  • Виды и устройство АГЗС АГЗС — так называются станции для заправки автомобилей газом. На них в автомобили и другой автотранспорт заправляется сжиженный газ. Для доставки газа на станцию чаще всего используются специальные автомобили, оборудованные цистернами или магистраль, по которой газ подаётся в специальное хранилище. Газ, доставленный автомобилями, перекачивают под давлением в специальные приёмные ёмкости — криоцистерны. При их изготовлении…

  • Устройство пожарного резервуара Пожарный резервуар — это место для размещения запаса воды для тушения возможного возгорания. Она должна отвечать требованиям по проектированию, указанным в СНиП 2.04.01-85 Внутренний водопровод и канализация зданий П.6. Этот объект обязательно, согласно вышеуказанной норме, должен быть возведен на территории промышленного предприятия. Для создания пожарного запаса воды могут использоваться искусственные и естественные водоемы,…

  • Что такое теплообменник, зачем он нужен Процесс передачи тепла называют теплообменом. Аппараты, в которых происходит процесс – теплообменники. Если в процессе участвуют два агента, разделенные перегородкой – это поверхностные рекуперационные аппараты. Происходит процесс смешения теплого и холодного потока контактом – теплообменник смесительный. Системы теплообмена, зачем нужен теплообменник
    Пример смесительного устройства – градирни. Отходящие газы отдают…

  • Какие металлоконструкции пользуются спросом Использование металлоконструкций в современном мире настолько велико, что трудно найти отрасль, в которой они не применяются. Конструкции из металла являются основой любого производства в промышленности и часто востребованы в сельскохозяйственных направлениях.
    Производственное объединение ООО «Ремстоймаш», расположенное в городе Курган, имеет богатый опыт в производстве конструкций из металла любой сложности. Свою…

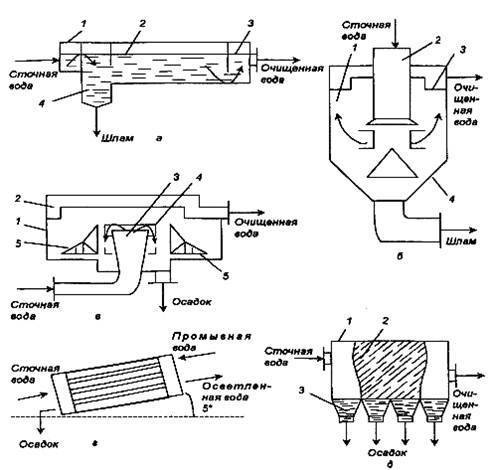

Разновидности

По месту установки резервуары-отстойники подразделяются на конструкции первичного и вторичного звена. Первичные устанавливают перед сооружениями, на которых производится биохимическая очистка, а вторичные – напротив, после таких сооружений. Классифицируются отстойники и по режиму работы. Большинство резервуаров устроено по динамическому типу, то есть жидкость в таких сооружениях движется непрерывно.

Динамические отстойники подразделяются, в свою очередь, на конструкции вертикального, горизонтального и радиального типов.

Горизонтальные установки имеют прямоугольное сечение, оборудованы несколькими отделениями, а также водораспределительными и водосборными устройствами. Загрязнённая вода в таких устройствах движется горизонтально. Подача и отвод жидкости осуществляются через боковые патрубки, а для сбора придонных отложений используется специальный скребок.

Наряду со скребковыми транспортёрами большие промышленные установки оборудуются дырчатыми трубами и системой насосов. Это позволяет справиться с высоким содержанием примесей и облегчить удаление осадочных масс из отстойника. Дно зоны накопления выполнено с уклоном, обратным току воды, а размеры конструкции регламентируются СНиП. Для укрупнения взвесей и увеличения скорости их оседания, в загрязнённую жидкость добавляется коагулянт в виде сернокислого алюминия, хлорного железа и железного купороса.

Принцип работы таких установок достаточно прост: грязная жидкость заходит через систему патрубков в основание рабочей камеры, при этом большая часть взвесей выпадает в процессе её движения от центральной части ёмкости по направлению к стенкам. Таким образом, увеличение радиуса отстойника автоматически влечёт за собой увеличение времени для очистки.

Придонный осадок в вертикальных установках удаляется самотёком в результате гидростатического давления жидкости. Для того чтобы осадок лучше выходил из установки, нижняя часть резервуара имеет коническую или пирамидальную форму, где угол наклона стенок не превышает 50 градусов. Все вертикальные отстойники снабжены специальными улавливающими устройствами, с помощью которых происходит удержание всплывающих частиц, не успевших выпасть в осадок.

Радиальные отстойники характеризуются высокой производительностью, что позволяет использовать их на станциях промышленной очистки. Плановая нагрузка на каждый квадратный метр поверхности составляет от полутора до трёх с половиной кубометров воды в час. Поэтому чем более объёмной будет установка, тем большее количество жидкости она сможет очистить. Удаление осадка из радиальных отстойников производится с помощью насосов. Установки могут быть использованы в качестве как первичных, так и вторичных очистителей.

Тонкослойные установки подразделяются на трубчатые и пластинчатые. Первый вариант представляет собой пластиковую трубу сечением 25-50 мм, установленную под заданным углом. Длина такой трубы зависит от степени загрязнения сточных вод и от скорости их движения. Оптимальной считается труба длиной один метр.

Пластинчатые приспособления отличаются тем, что вместо труб используются специальные пластины, и грязная вода, проходя между ними, меняет своё направление под нужным углом. Установки, оборудованные такими приспособлениями, отличаются максимальной эффективностью, достигающей в некоторых случаях 85%.

Трубчатые модели могут иметь постоянный и периодический цикл. Периодически работают трубы, расположенные под небольшим углом наклона. Сначала по ним протекает грязная вода, оставляя на их внутренних стенках свои взвеси и твёрдые частицы. Затем проходит поток чистой жидкости и смывает образовавшийся осадок.

В случае если уклон трубы достаточно велик, то ток жидкости осуществляется постоянно. Осадок в данном случае удаляется путём сползания под собственным весом, и промывание труб при этом не требуется.

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

  • Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
  • Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
  • Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
  • Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
  • Пятый этап — земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
  • Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
  • Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

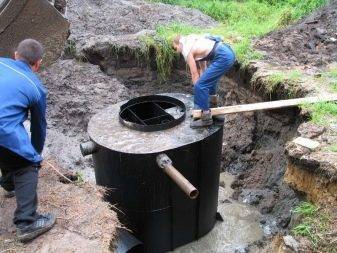

Установка

Конструктивно отстойник устроен достаточно просто, поэтому сделать резервуар своими руками не составит особого труда. В частных домах и на дачных участках наиболее распространённым видом отстойника является герметичный колодец из бетонных колец. Однако такое сооружение требует дорогостоящей транспортировки железобетонных изделий на участок и трудоёмкой работы по их закапыванию. Практичным и дешёвым решением станет отстойник для канализационных стоков, выполненный из старых покрышек.

Единственным условием при возведении такой конструкции должна стать полная герметичность стыковочных швов. Иначе нечистоты начнут просачиваться в грунт и вызовут биологическое загрязнение почвы и источников питьевой воды. Поэтому при выборе места под отстойник необходимо учитывать расположение дома, колодца и соседнего участка. Также следует позаботиться и о том, чтобы ассенизаторская машина в случае необходимости смогла к нему подъехать и произвести очистку.

После выбора места и подготовки покрышек можно приступать к подводу канализационной трубы, укладка которой должно производиться на такую глубину, чтобы стоки в зимний период в ней не замерзали. Сверху трубу нужно обернуть любым теплоизолятором, устойчивым к негативному воздействию внешних факторов. При установке трубы следует сформировать наклон, необходимый для свободного стекания жидкости в накопитель. Кроме того, такое расположение трубы предотвратит замерзание воды в зимний период: она просто не будет успевать замёрзнуть до попадания в отстойник.

После прокладки трубы резервуар из покрышек следует закопать в землю таким образом, чтобы предполагаемый уровень жидкости располагался чуть ниже, чем линия промерзания почвы. Под дно отстойника рекомендуется положить рубероид или плотный полиэтилен. А для того чтобы покрышки не смещались относительно друг друга, рекомендуется укрепить их вертикально вкопанными жердями или столбиками.

О том, как установить отстойник для канализации, смотрите в следующем видео.

Принцип работы тонкослойных установок:

  • Отстаивание. Сточные воды поступают в приемный отсек. Затем жидкость направляется в зону тонкослойного блока, где сформирована противоточное движение воды и осадка. Отстойник на 100% перекрыт сотоблоком, выполненным из прочного профиля на шпунтах, установлен на опорной решетке из стали. Крупные хлопья, осаждаясь, захватывают с собой мелкие частицы. Они сползают по наклонной поверхности на днище.
  • Вывод осадка. Осадок аккумулируется в конической части. Он периодически удаляется через трубопровод.
  • Вывод воды. Очищенные воды выводятся через переливное устройство зубчатого типа, расположенное вверху. Сначала они аккумулируются в отсеке. Затем самотеком выводятся по трубопроводу.
