Паяльник для сварки полипропиленовых труб

Bort BRS-1000

Устройство для сварки передвижной втулкой с ТЭНом предназначено для состыковки деталей из синтетических материалов и фитингов из ПВ, ПЭ, ПП и ПВДФ. Нагревательные штуцеры и буксы нужно выбирать в зависимости от размеров труб. Они фиксируются на нагревательном элементе посредством гаечного ключа со штифтом. На один ТЭН можно ставить две насадки. При подсоединении прибора в сеть включают один или оба ТЭНа. После разогрева терморегулятор отключает подачу тока, подсветка гаснет, информируя о готовности паяльника к работе. Муфтовая сварка предполагает спайку круглой трубы и фасонной детали внахлест. Сварочник имеет множество отрицательных и положительных отзывов.

Из плюсов выделяют:

  • Регулировку оборотов;
  • Эргономичную ручку;
  • Доступную стоимость;
  • Быстросъемный кожух.

Из минусов отмечают:

  • Неудобную клавишу включения;
  • Плохую фиксацию защелки.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка

Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра

Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления

Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

  • Склеивающие свойства, которые помогают лучше скреплять детали;
  • Быстрое расслаивание при использовании, но при этом она не должна окисляться;
  • Паста должна сохранять деформацию и при этом быть вязкой;
  • Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
  • После нанесения паста не должна оставлять несмываемых остатков;
  • Она должна отмываться обыкновенными растворителями;
  • Не растекаться за границы ее нанесения.

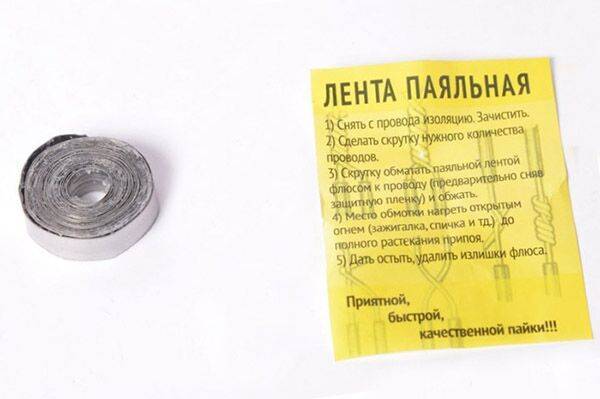

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

  • Зачистить поверхность спаиваемых частей от лишних веществ;
  • Обмотать место спайки паяльной лентой;
  • После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
  • Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

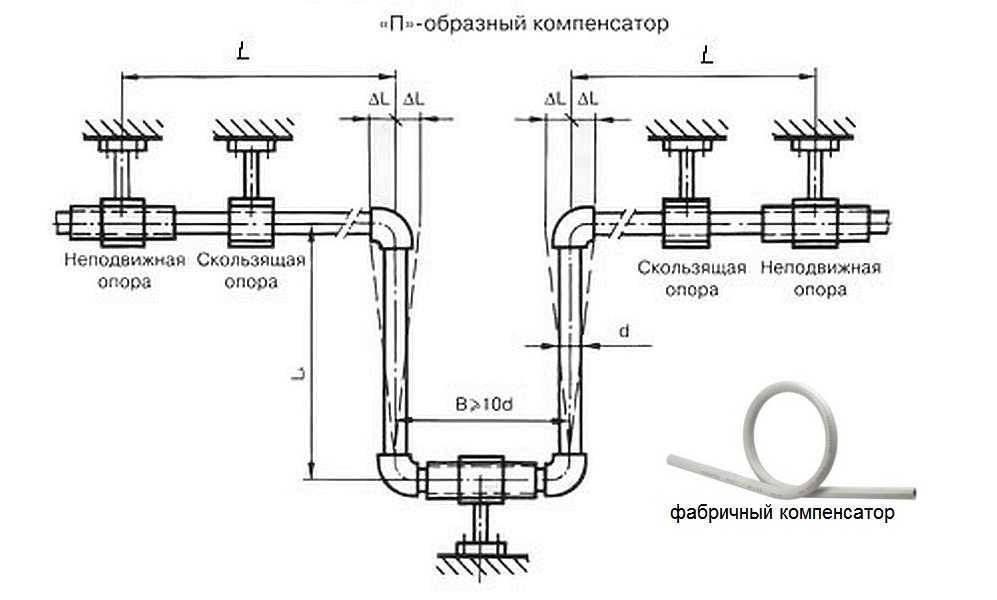

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

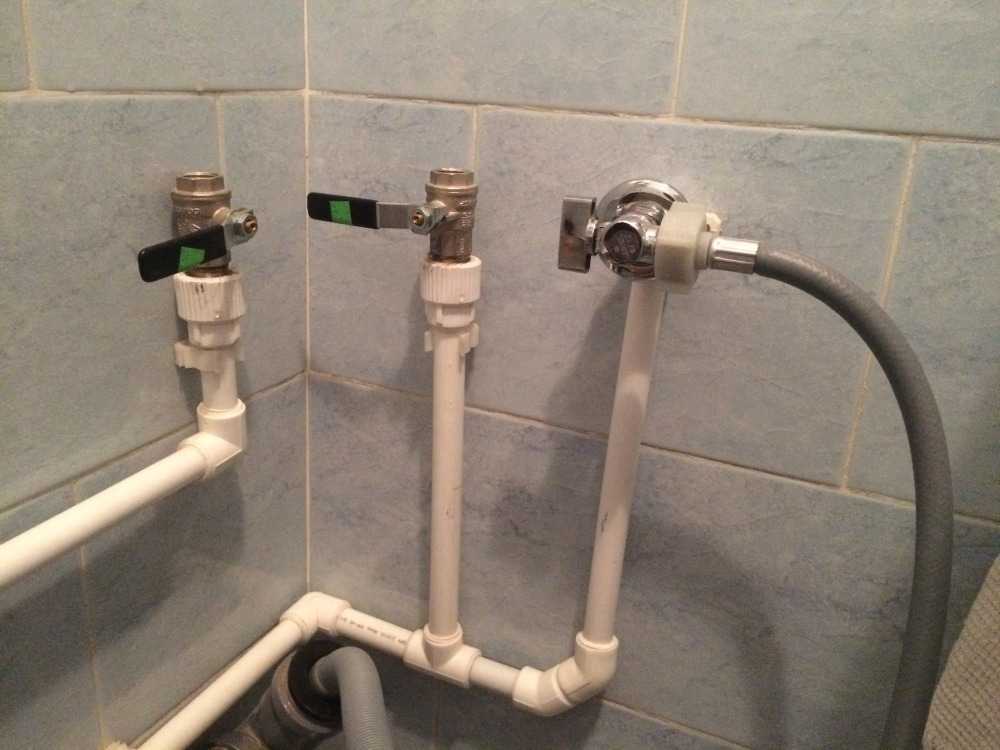

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Устройство, характеристики и свойства

Паяльник для полипропиленовых труб или сварочный утюг  – инструмент, состоящий из следующих элементов:

  • Термоизолирующий корпус с рукоятью, на котором располагается регулятор температуры, а также индикаторы нагрева и готовности. Внутри находятся электрические компоненты, отвечающие за стабильную работу инструмента. Некоторые модели имеют собственный микропроцессор, обеспечивающий электронное поддержание заданной температуры и отвечающий за срабатывание оповещения о достижении заданных параметров нагрева.
  • Литой металлический кожух, внутри которого находятся нагревательные ТЭНы. Это может быть плоская плита, либо же круглый нагреватель.
  • Насадки (обычно разноразмерный комплект), крепятся к основе инструмента. Их еще называют нагревательными гильзами или соединительными чашками.

Спайку двух небольших элементов полипропиленового трубопровода производят с использованием специальной подставки, на которую устанавливают термоинструмент для удобства работы.

Подставка всегда входит в комплектацию всего набора, она бывает вильчатой, где основание изготовлено из металлического прута, изогнутого в форме U, либо же крестовидной.

Последний вариант нередко оснащается струбциной для крепления, например, к столу.

Типы насадок и их размеры

В зависимости от разновидности нагревателя используются соответствующие типы насадок:

  • Стержневые (непарные) насадки – устанавливаются на паяльники с цилиндрическим нагревателем. Конструкция позволяет работать в стесненных местах, например, у стен, радиаторов.
  • Парные насадки – для инструмента с нагревателем в виде вертикальной плоской плиты, в которой расположены технологические отверстия для их крепления. Фиксируются с обеих сторон инструмента, продаются комплектами по 2 штуки, собственно, по этой причине и называются парными.

Насадки зачастую входят в комплект паяльника, а в инструкции к инструменту указываются их необходимые параметры.

В профессиональной сфере специалисты работают с трубами любого диаметра, начиная от 10 мм, заканчивая 160 мм и выше.

Естественно, под каждый размер в продаже можно найти соответствующие насадки.

В быту же применяют паяльники для полипропиленовых труб диаметром до 63 мм включительно, что соответствует двухдюймовому металлическому трубопроводу.

Востребованными считаются следующие размеры насадок:

  • №20 – под диаметр 0,5 дюйма.
  • №25 – под 0,75 дюйма.
  • №40 – под 1,25 дюйма.

Кабель и вилки

Подключение паяльника для полипропиленовых труб к электросети производится путем штепсельной вилки с заземлением.

Длина штатного кабеля составляет 1 – 2 м.

Если планируется использование аппарата в месте, удаленном от источника электроэнергии, требуется применять промышленный удлинитель с соответствующим сечением токопроводящих жил, а также наличием заземления.

Материал

Корпус и подставка инструмента изготавливаются преимущественно из стали, во избежание коррозийного воздействия окружающей среды их покрывают краской.

Нагревательный элемент состоит из пары ТЭН, изготовленных, зачастую, из нержавеющей стали марки 304, заключенных в алюминиевую рубашку.

Материалом для насадок выступает алюминий с тефлоновым покрытием, обладающим антиприлипающими и антипригарными свойствами, либо же металлизированный тефлон.

Рукоятка изготавливается из ударопрочного пластика с рифленой поверхностью для предотвращения выскальзывания устройства из рук в процессе работы.

Паяльник для полипропиленовых труб всегда укомплектован в металлический кейс.

Длина паяльника в среднем составляет 400 – 450 мм, ширина 100 – 150 мм, а высота 155 – 270 мм.

Весит инструмент 1 – 4 кг.

Мощность и температура нагрева

Мощность инструмента – одна из важнейших его характеристик, которая определяет эффективность прибора и время нагрева его насадок, а также возможность работать с трубами конкретного диаметра.

Показатели мощности паяльников для полипропиленовых труб бывают от 500 до 2000 Вт и выше, в зависимости от размеров труб, которые предстоит сваривать.

Температура нагрева паяльника без ручной регулировки режима работы составляет 270 – 300 градусов.

У моделей, оснащенных плавной регулировкой, диапазон нагрева может варьироваться в пределах 0 – 300 градусов.

Время нагрева, в зависимости от мощности и размера используемых насадок, составляет 5 – 20 минут.

Следует отметить, что некоторые модели поддерживают два режима нагрева, то есть оператор может включать инструмент на всю мощность или на ее часть, например, на 2 кВт или 1,3 кВт.

Аппараты мощностью до 1 кВт имеют один нагревательный ТЭН.

Рекомендации по выбору паяльного оборудования

Перед покупкой оборудования важно определить для себя, как часто вы планируете его использовать, трубы какого объема будете паять, какой максимальный уровень нагрева необходим. Определившись с основными моментами, можно переходить к основным техническим показателям:

  Мощность — все оборудование для сварки полипропиленовых труб, стоит разделить на две большие категории. Паяльники мощностью до 1000 Вт оснащены одним нагревательным элементом, поэтому перед началом работы потребуется немного подождать. Оборудование с мощностью до 2000 Вт оснащается двумя ТЭНами. В зависимости от того, будет подключен один или два нагревательных элемента, изменяется время прогревания оборудования. Для профессионального использования требуется высокая скорость, поэтому стоит остановиться на более мощных моделях. Для домашнего мастера, решившего заменить трубопровод самостоятельно, будет достаточно паяльника с одним нагревательным элементом.
Диаметр пайки. В зависимости от назначения, полипропиленовые трубы бывают разного диаметра.  Для создания трубопровода различного назначения необходимо, чтобы в комплекте паяльника были матрицы нужного размера. Чем больше количество насадок, тем шире сфера применения оборудования. Наличие матриц с диаметром 20-63 мм позволяет работать с водопроводом, а также системой отвода стоков в квартире. Для более широкого использования оснащения, стоит приобрести профессиональную модель, диаметр насадок в которой будет достигать 110 мм.
Максимальная температура нагрева большинства паяльников варьируется в пределах 260-300 °С

При выборе инструмента важно учитывать не только максимальный показатель, но и возможность регулировки нагрева. Удобно, когда есть возможность установить температуру от 50 °С, подстраивая степень нагрева инструмента под материалы, которые требуется сварить

Например, полиэтиленовая труба отлично плавится при температуре 200 °С, тогда как полипропиленов необходимо минимум 260 °С.

Выбирая паяльник, стоит обратить внимание на наличие дополнительных элементов. Дополнительный комфорт эксплуатации обеспечивает наличие световой индикации питания, уровня нагрева

Профессиональные паяльники оснащаются специальным дисплеем, позволяющим установить температуру подогрева на выбранном уровне. Это обеспечивает несомненный плюс, по сравнению с более дешевыми моделями, поскольку в последних  уровень прогрева рабочей части определяется мастером интуитивно.

Модели, оснащенные встроенным термостатом, более экономичны в использовании, способны поддерживать температуру на одном уровне, периодически отключая нагревательные элементы. Более дешевые паяльники приходится периодически отключать от сети самостоятельно. Это не всегда удобно, постоянно отвлекает от резки, монтажа, сварки трубопровода.

Типы соединения полипропиленовых труб

При нагревании полипропилена происходит взаимная диффузия – смешивание частиц. Что характерно, при остывании обратной реакции не происходит, деталь становится монолитной. Это качество и используется при соединении двух труб. Рассмотрим, какими способами достигается результат.

Муфтовая сварка

Данный принцип наиболее популярен за счет своей простоты и доступности. Для соединения труб одинакового диаметра используется специальная деталь – муфта. Её внутренний диаметр чуть меньше, чем внешний свариваемых труб.

Сварка происходит за счет нагрева и расплавления внешней поверхности трубы и внутренней поверхности муфты. Затем трубу вставляют в муфту, операцию повторяют с другой её частью, и соединение готово.

Стыковая сварка

Этот принцип применяется на производстве. Для соединения труб с одинаковым диаметром их бортики расплавляют, а затем соединяют в стык. Метод сложен тем, что необходимо обеспечить идеально-точную соосность, что невозможно в домашних условиях.

Холодная сварка

Холодная сварка (с помощью клея) – еще разновидность соединения. На трубу наносится специальный клей, в составе которого имеется сильный растворитель. Он размягчает поверхности труб и их можно вставить друг в друга.

Большим недостатком данного метода является малая прочность и герметичность полученного соединения. Также минусом является длительность высыхания – сутки и более. В этом холодная сварка проигрывает термической.

В домашних условиях целесообразно использовать соединение с помощью муфт. Этот метод и рассмотрим подробнее.

Как выбрать паяльник для полипропиленовых труб?

Выбор паяльника начинается с определения задач, которые он должен в полной мере решать. Бытовой инструмент – покупка для единоразовых, редких периодических работ.

Обычно он оснащается механическим реостатом для регулировки температуры, имеет невысокую стоимость, а размер свариваемых труб не превышает 63 мм.

Профессиональный паяльник, в отличие от бытового, может функционировать без перерыва продолжительное время.

Удобство работы тут может обеспечивать электронная начинка, способная удерживать температуру нагревательного элемента на нужной отметке с высокой точностью.

Такие паяльники мощнее, за счет чего диаметр труб, подвергающихся соединению, может достигать 110 мм и более, в зависимости от конкретного аппарата.

Инструмент быстрее нагревается, а значит, производительнее бытовых моделей. Его мощность может превышать 2 кВт.

Иными словами, если при комнатной температуре для работы достаточно аппарата мощностью 650 Вт, то при -5°С следует выбирать киловаттные модели.

При выборе инструмента необходимо обращать внимание на следующие его особенности:

  • Класс защиты паяльника не должен быть ниже 1, в противном случае, в процессе работы, возрастает риск поражения электрическим током. Определить класс защиты довольно просто – сетевая штепсельная вилка должна иметь заземляющий контакт. Также уровень защиты прописывают в документации к инструменту.
  • Сетевой шнур должен быть подходящей длины, чтобы обеспечить комфортную установку инструмента, и иметь хорошую двойную изоляцию. Обычно 2-метрового шнура всегда достаточно для стационарной установки инструмента.
  • Общая прочность конструкции и сборка не должны вызывать вопросов. Люфт нагревателя относительно корпуса, рукояти, других элементов не допустим. Перед покупкой следует осмотреть паяльник на отсутствие повреждений.
  • Наличие терморегулятора позволит точно скорректировать температуру нагрева.
  • В комплекте должен присутствовать хотя-бы минимальный набор насадок, что позволит использовать инструмент сразу же после покупки, без необходимости приобретать дополнительные элементы.

Если есть возможность, желательно покупать инструмент от известных проверенных производителей, которые отвечают репутацией за качество своей продукции.

Обычно гарантия на подобное оборудование составляет 12 месяцев, однако, некоторые компании предлагают гарантийное обслуживание на протяжение 3-х лет.
