Предназначение парового котла — классификация с описанием видов

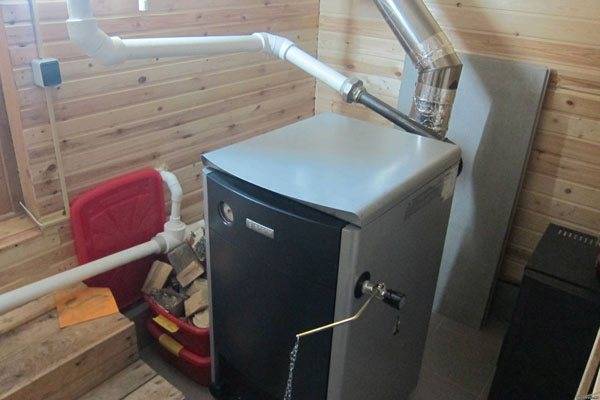

Как работает типичный паровой отопительный котел

В топочной камере образуется тепло. В дальнейшем оно поступает на поверхности подогрева. Существует 2 разновидности поверхностей обогрева: конвективные и радиационные.

В состав конвективных поверхностей входят следующие элементы:

  • воздухоподогрева тели;
  • экономайзеры;
  • теплообменные устройства.

Перечисленное дополнительное оборудование нужно для увеличения эффективности котла, рационализации расхода горючего и снижения уровня тепловых потерь.

Важно, чтобы вода, используемая для работы котла, была исключительно чистой – примеси недопустимы. Поэтому перед подачей в котел жидкость обязательно очищается от газов и разного рода примесей, становясь в итоге питательной. Очищенная жидкость направляется в экономайзер

В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью

Очищенная жидкость направляется в экономайзер. В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью.

Некоторый объем воды переходит из верхнего отделения барабанного отсека в его нижнее отделение. Движение воды происходит по кипятильным трубкам.

Вверху парового котла газы имеют меньшую температуру, которая постепенно увеличивается по мере приближения к нижнему отсеку агрегата.

Вода подогревается и в совокупности со смесью пара с водой направляется в верхнюю камеру барабана.

Вторая же часть жидкости из верхнего барабанного отсека уходит на перераспределени е. Осуществляется нагрев котловой воды. Создающиеся пузырьки пара идут в верхнее отделение барабанного отсека.

В верхней камере барабана за счет сепаратора происходит практически полное разделение смеси жидкости и пара. В результате создается насыщенный пар, что способствует дополнительному увеличению полезного действия котла. Именно этот насыщенный пар и используется конечным потребителем.

С целью увеличения эффективности котлов их работа организована так, что в верхней камере барабанного отсека уровень «низшей» и «высшей» воды колеблется. Между упомянутыми уровнями жидкости имеется резервный запас воды, предназначенный для поддержания работы отопительного агрегата в случае прекращения поступления жидкости в систему.

Допустимый «высший» уровень жидкости в барабанном отсеке определяется с расчетом на то, чтобы вода не попадала в пароперегревател ь.

Максимально допустимый «низший» уровень жидкости в барабане рассчитывают так, чтобы не допустить перегревания верхнего отделения барабана, а также кипятильного пучка

Важно, чтобы вода заходила в опускные трубки в стабильном объеме

Для дополнительного увеличения эффективности конструкция оснащается воздухоподогрева телем.

Жидкость в системе может циркулировать принудительно и естественно. В основе естественного движения лежит разность плотности жидкости и создающегося пара. Смесь воды с паром в подъемных трубках имеет меньшую плотность, чем аналогичный состав в опускных трубках. Однако показатель давления и значение температуры остаются одинаковыми по всей трубке. В итоге пар, по своей природе являющийся газом, устремляется кверху.

Принудительная же циркуляция обеспечивается специальным насосным оборудованием.

Паровые котлы твердотопливные от производителя

ДОСТАВИМ ПО РФ И СНГ! СДЕЛАЕМ МОНТАЖ И ПНР!

Заказать из наличия

Преимущества твердотопливных паровых котлов «Ural-Power»:

  • Возможно исполнение из нержавеющей стали.
  • Цена ниже зарубежных аналогов.
  • Поставка из наличия.
  • Выезд специалистов на монтаж и ПНР по России и СНГ.
  • Вырабатывает насыщенный и перегретый пар от 110°C до 215°C и давлением от 0,7 кгс/см² до 16 кгс/см².
  • Автоматизированная работа без постоянного присутствия обслуживающего персонала.
  • Низкий расход топлива — снижение себестоимости продукции.
  • Компактный размер и вес.
  • Быстрое получение пара через 20-30 минут после пуска.
  • Широкий диапазон температур питательной воды – от 5°C до 100°C.
  • Высокий КПД до 90% (в зависимости от вида топлива).
  • Регулировка параметров вырабатываемого пара.
  • Подключение паровой установки в течение 1 дня.
  • Установка резервных питательных насосов.
  • В конструкции предусмотрена продувка.
  • Срок эксплуатации не менее 10 лет.
  • Сертифицированы в РФ и СНГ, имеют положительное заключение экспертизы Промышленной безопасности.
  • Дополнительно: экономайзер, деаэратор, пароперегреватель, автоматическая продувка, водоподготовка, возврат конденсата, ЗИП в наличии на складе в России.

Предложение за 11 минут

Также производим паровые котлы на любом виде топлива:

  • паровые котлы на газе;
  • паровые котлы на дизеле;
  • паровые котлы на мазуте.

Сферы применения промышленных паровых котлов «Ural-Power».

1. Паровые котлы для пищевой промышленности: молочные комбинаты и молокозаводы, пивоварни и пивзаводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.

2. Паровые котлы для сельского хозяйства: агрохолдинги, грибные заводы.

3. Паровые котлы для производства стройматериалов: ЖБИ заводы и бетонные заводы, битумные заводы, асфальтовые заводы.

4. Паровые котлы для деревообрабатывающей и целлюлозно-бумажной промышленности: деревообработка, производство картона и картонные заводы, целлюлозные комбинаты и целлюлозно-бумажные комбинаты, производство гофрокартона, производство фанеры и фанерные заводы.

5. Паровые котлы для нефтегазовой промышленности: промывка цистерн, промывка скважин, промывка оборудования.

6. Паровые котлы для легкой промышленности: швейные фабрики и швейные цеха, текстильные фабрики и текстильные заводы, кожзаводы.

Самым распространенным для перечисленных сфер является промышленный газовый паровой котел и промышленный паровой котел на дизеле.

Паровые котлы по своему назначению делятся на:

  • Промышленные паровые котлы — вырабатывают насыщенный пар для технологических нужд.
  • Энергетические паровые котлы, вырабатывающие перегретый пар, используемый в паровых турбинах для выработки электрической энергии. Подобные котлы используются на ТЭС и ТЭЦ в связке с турбогенераторами. Такая связка называется турбоагрегатом.

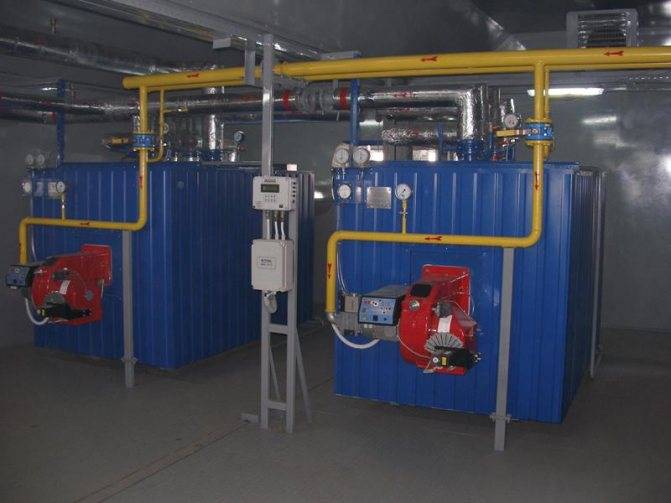

Паровые установки для паровых котельных, производятся в виде модульных паровых котельных и мобильных передвижных паровых установок. В модульные паровые котельные устанавливаются паровые котлы собственного производства или аналоги по желанию Заказчика. Паровая котельная установка поставляется заказчику в полной заводской готовности в виде утеплённого блок-модуля, в котором смонтировано всё необходимое котельное паровое оборудование. Цены на паровые котлы могут отличаться и зависят от технических характеристик, комплектации и вспомогательного оборудования.

Купить паровой котел или паровую котельную в ]«Уральская энергетика» можно с помощью бесплатной консультации наших специалистов по телефону или через форму обратной связи.

Консультация и подбор характеристик

Принципы работы и устройство паровых котлов

Работа паровой установки основана на принципе изменения физического состояния воды с жидкого до состояния пара при высокотемпературном нагреве и дальнейшее преобразование пара до состояния с необходимыми параметрами. Этот принцип на практике реализуется при помощи подачи в контур котла необходимого количества воды и обеспечении нужной поверхности испарения.

Чтобы контролировать работу устройства, паровой котел снабжается большим количеством датчиков контроля. Весь технологический цикл выработки пара постоянно находится под постоянным контролем. Технология приготовления пара в агрегате выглядит следующим образом: перед началом работы насос заполняет трубы подготовленной и очищенной водой до необходимого уровня. После этого подача воды прекращается. Дальше начинается процесс нагрева, в ходе которого происходит испарение воды. Полученный, таким образом, пар выходит из контура нагрева. Испаряясь, вода постепенно опускается до минимума, датчики фиксируют падение уровня воды и запускают насосное оборудование, которое нагнетает воду до рабочего уровня. После этого процесс нагрева повторяется снова. Таким образом, нетрудно представить, что паровой агрегат работает в циклическом режиме.

Кроме контроля рабочего уровня жидкости в резервуаре электроника контролирует еще и аварийные уровни – максимальный и минимальный. Когда жидкость достигает эти уровни, автоматика защиты проводит блокировку подачи топлива и делает аварийный сброс пара. Таким образом, автоматика отсекает паровой котел от магистрали, чем спасает оборудование, стоящее после котла, от сильнейших гидравлических ударов.

Учитывая то, что паровой котел является оборудованием повышенной опасности, он оснащается как электронной автоматикой защиты, так и механическими устройствами. К числу таких устройств относятся – аварийные клапаны, сбросные клапаны, отсечные механизмы. Задача этого оборудования безопасности при возникновении аварийной ситуации, если не сработает электронная защита, остановить и заглушить установку и избежать аварии.

Большим преимуществом паровой установки выступает то, что при использовании его в качестве прибора отопления не требуется дополнительно устанавливать циркуляционные насосы для нагнетания пара в магистральный трубопровод. Здесь пар под давлением сам постоянно проталкивает объем теплоносителя собственным давлением. А подпитка осуществляется при помощи забора насосом воды из конденсатосборника. В замкнутых системах, где теплоноситель циркулирует постоянно, при заборе конденсата не требуется дополнительной подготовки воды перед направлением ее в котел.

А в открытых системах, когда теплоноситель после прохождения по всему контуру отопления поступает в открытый охладитель, требуется постоянная подпитка воды из внешнего источника. В этом случае проводится ее предварительная обработка – умягчение, очистка от посторонних примесей, удаление из нее кислорода. В отдельных случаях, для предотвращения образования коррозии в воду вносятся специальные антикоррозионные добавки и нейтрализаторы, этого требуют технологические стандарты производства.

Устройство парового котла

парового котла

Конструктивные изменения современного агрегата произошли во второй половине девятнадцатого века, и предполагали повышение:

  • газового потока в газотрубных агрегатах;
  • водных и паровых потоков в водотрубном оборудовании.

Паровые котлы газотрубного типа имели относительно малые размеры и высокие показатели КПД, но уровень производительности пара, ограничивался габаритами.

В соответствии с конструктивными особенностями, паровые котлы бывают газотрубными и водотрубными.

Конструкция разных типов парового котла представлена:

  • Цилиндрические модели — барабанным устройством и решеткой колосников.
  • Жаротрубные агрегаты — барабанным устройством, жаровой трубой, газоходом и решеткой колосников.
  • Жаротрубно-дымогарные системы — барабанным устройством, дымогарной и жаровой трубами;
  • Камерного типа горизонтально-водотрубное оборудование — барабанным устройством, сборной камерой, решеткой колосников и паровым перегревателем.
  • Двухсекционного типа горизонтальные водотрубные системы — барабанным устройством, сборного вида камерой и паровым перегревателем.
  • Вертикальные водотрубные системы, имеющие гнутые трубы — барабанным устройством и паровым перегревателем.
  • Вертикальный водотрубный паровой агрегат, имеющий П-образную компоновку — барабанным устройством, водяным экономайзером, паровым перегревателем и воздушным подогревателем.
  • Вертикальные водотрубные паровые котлы, имеющие Т-образную компоновку — барабанным устройством, водяным экономайзером, паровым перегревателем и воздушным подогревателем.
  • Прямоточная конструкция Рамзина — водяным экономайзером, паровым перегревателем и воздушным подогревателем.

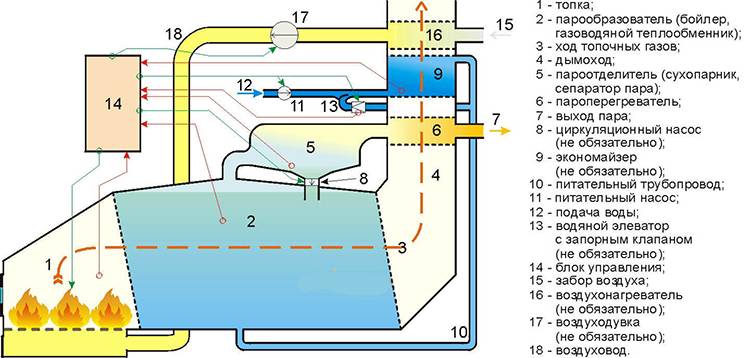

Обобщенная схема устройства парового котла

По типу топлива, паровые котлы могут быть газовыми, угольными, мазутными и электрическими, а по предназначению такой агрегат бывает бытовым, промышленным, энергетическим или утилизационным. Современные паровые котлы представлены ёмкостями, внутри которых осуществляется нагрев и испарение воды с образованием достаточного количества пара.

Дополнительное оборудование, положительно сказывающееся на показателях эффективности функционирования системы, включает в себя паровые перегреватель, аккумулятор и сепаратор, а также устройство водоподготовки.

Для каких помещений подходит паровое отопление?

Паровое отопление применяется в определенных случаях, в основном, когда целесообразно утилизировать энергию дымовых газов от какого-либо производства. Как правило, чаще всего отапливаются производственные площади (цеха, мастерские, подсобные помещения, гаражи).

В настоящее время отопление паровым способом жилых помещений применяется редко, так как сложно регулировать температурный режим и существует опасность ожога паром при повреждении отопительной системы.

Паровые котлы, работающие на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых нужно установить определенную температуру за короткий период времени. Объясняется это малой инерционностью паровых систем и большой отдачей тепловой энергии. Пар, кроме передачи своего тепла, передает скрытый тип тепловой энергии во время своей конденсации, которая была получена в процессе испарения. То есть тепловая энергия передается не только за счет охлаждения массы пара, но и за счет его конденсации.

Разбираемся, как выгодно печи для гаража купить и не ошибиться при выборе. Для каких целей, какие нормы и прочее можно узнать в статье печь буржуйка для гаража.

Схема парового отопления дома

Достоинства парового отопления:

  • можно применять радиаторы меньшей площади, за счет большой ∆t;
  • быстрое достижение требуемой температуры в помещении;
  • малый объем сконденсированной воды на возвратном трубопроводе, позволяет применять трубы небольшого диаметра;
  • возможность сократить расходы на отопление при возможности утилизации дымовых газов в парогенераторе.

Недостатки:

  • невозможность регулировки температуры радиаторов;
  • вероятность ожога при прикосновении к элементам отопительной системы (температура 120-130 С);
  • высокий уровень шума работы паровых котлов;
  • потери тепла в магистралях.
  • Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от поставленных задач и финансовой целесообразности их использования.

Котел паровой, цена зависит от объема

Устройство парового котла

Конструктивно паровой котел – это емкость, в которой происходит процесс преобразования воды в пар. Емкость обычно выполняется из трубы, диаметр которой может варьироваться в достаточно широких пределах. Помимо заполненной трубы, схема парового котла включает в себя топочную камеру, предназначенную для сжигания топлива.

Топка может иметь определенные особенности, которые напрямую зависят от используемого вида топлива. Например, твердотопливные топочные камеры в нижней части оборудуются колосниковой решеткой, сквозь которую в камеру поступает кислород. В верхней части конструкции устанавливается традиционный дымоход, создающий тягу и обеспечивающий нормальное горение. В случае использования жидких энергоносителей или газа топочная камера снабжается горелкой.

В любом случае, выделяемый при сгорании топлива газ подступает к заполненной водой емкости, отдает ей свое тепло и выводится в атмосферу дымоходом. Вода в определенный момент начинает кипеть и превращаться в пар, который направляется в верхнюю часть емкости, а потом – в трубы.

Преимущества

  • Экономичность;
  • Привлекательная стоимость самого оборудования;
  • Высокие показатели производительность;
  • Отличное теплосбережение;
  • Универсальность. Различные типы паровых котлов могут использовать разные виды топлива;
  • Высокий коэффициент полезного действия;
  • Для отопления используются трубы с небольшим диаметром, что положительно сказывается на компактности схемы;
  • Может устанавливаться для любого дома, схема останется безопасной. Главное соблюдать правила монтажа и эксплуатации;
  • Расходуемое топливо не нуждается в постоянном контроле;
  • Низкие параметры инерционности, что обеспечивает более быстрый прогрев помещений.

Особенности установки водогрейного котла

Рассмотрим особенности монтажа твердотопливных приборов, учитывая их распространенность. Сама процедура состоит из нескольких этапов, а примерный алгоритм действий приведен ниже.

Этап первый. Подготовка. Подготавливать нужно помещения (в том числе то, в котором будет установлен прибор). Для котла необходимо подготовить бетонный фундамент, хотя существуют и другие требования (минимальные расстояние до других предметов, к примеру).

Этап второй. Установка. Очевидно, что на данном этапе устанавливается сам котел на свое место.

Этап третий. Обвязка. Данный этап по праву считается наиболее сложным. Необходимо подключить все коммуникации, а также дополнительные элементы – к примеру, расширительный бак.

Этап четвертый. Дымоходная труба. На следующем этапе необходимо обустроить дымоход.

Этап пятый. Пробный запуск. Когда все будет готово, необходимо проверить оборудование на предмет работоспособности. Детально процесс установки описан в приведенном ниже файле.

Также рекомендуем посмотреть видеоролик по теме. На этом все, удачи!

Для каких помещений подходит паровое теплоснабжение?

Паровое теплоснабжение применяется в некоторых случаях, по большей части, когда лучше перерабатывать энергию газов дыма от какого-нибудь производства. В основном, очень часто отаплюются производственные площади (цеха, мастерские, помещения подсобки, гаражи).

Паровые котлы, которые работают на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых необходимо установить конкретную температуру в короткий срок. Это можно объяснить небольшой инерционностью паровых систем и большой отдачей энергии тепла. Пар, помимо передачи собственного тепла, сообщает невидимый вид энергии тепла во время собственной конденсации, которая была получена в процессе испарения. Другими словами тепловая энергия подается не только за счёт охлаждения массы пара, но и за счёт его конденсации.

Для какой цели, какие нормы и другое узнать можно в публикации печь буржуйка для гаража.

Схема парового домашнего отопления

Положительные качества парового теплоснабжения:

  • можно использовать отопительные приборы небольшой площади, за счёт большой ?t;
  • быстрое достижение необходимой температуры в помещении;
  • небольшой объем сконденсированной воды на возвратном трубопроводе, дает возможность использовать трубы малого диаметра;
  • возможность уменьшить расходы на теплоснабжение при возможности утилизации газов дыма в парогенераторе.

Минусы:

  • невозможность температурные регулировки отопительных приборов;
  • вероятность ожога при прикосновении к элементам системы для отопления (температура 120-130 С);
  • большой уровень шума работы паровых котлов;
  • теплопотери в магистралях.
  • Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от задач и материальной полезности их применения.

Котел паровой, стоимость зависит от объема

Парогенерирующее оборудование, специфично и помимо промышленного и энергетического использования может применяться в виде замены традиционному отоплению в помещениях не для проживания при проектных требованиях этой системы.

Классификация котлов по видам


Схема продольного горизонтального водотрубного парового котла. Паровые котлы производятся двух типов: газотрубные и водотрубные. Конструктивно все котельное оборудование, при которых нагреваемые газы проходят через трубы, жаротрубные, дымоходные, называются газотрубными. Нагревание воды, которая движется снаружи трубок, происходит продуктами сгорания, движущимися по трубкам небольшого диаметра. В последнее время такие схемы нагревания теплоносителя практически не применяются. Водотрубные котлы подогревают воду или теплоноситель газами, которые вырабатываются при сжигании определенного топлива. Вода в таких нагревательных конструкциях движется по тонким трубкам. Водотрубные различаются на прямоточные и барабанные.

Чертежи и схемы водотрубных паровых котлов намного сложнее газотрубных, но в обслуживании они гораздо проще:

  • такие устройства имеют низкую вероятность взрыва;
  • во время нагрева легко регулируются посредством изменения нагрузки;
  • быстро нагреваются и имеют высокую эффективность;
  • при их эксплуатации вполне допустима небольшая перегрузка;
  • за счет небольших размеров транспортировка не вызывает сложностей.

Хотя при наличии множества преимуществ такие устройства обладают и некоторыми недостатками: ремонт и замена деталей затруднена большим количеством узлов и составляющих.

В процессе эксплуатации вырабатывается вода различной температуры, следствие чего выделяют:

низкотемпературные котлы;

Схема двухбарабанного вертикального водотрубного парового котла с экранированой топкой. На выходе из такого парового котла температура воды достигает 100-110 °С. Такие приборы очень экономичны, имеют высокий КПД работы. К материалу изготовления не предъявляют высоких требований. Но при всем этом возможно появление небольших негативных моментов, например, образование конденсата, который может вступать в реакцию с иными продуктами горения или затруднять этот процесс.

агрегаты, функционирующие для подогрева воды свыше 150°С.

Такие устройства отличаются длительным сроком эксплуатации и высокой степенью надежности в процессе подогрева воды. Функционируют с низким уровнем шума и атмосферу практически не загрязняют. В монтаже и обслуживании очень практичные и недорогие.

Сфера использования таких приборов — промышленность и производство.

Устройство водотрубного типа котлов

Схема водотрубного котла вертикального типа.

Непрерывно растущее использование все более высокого парового давления привело к обращению к нового типа водотрубным котлам, имеющих различие от трубных в том, что в их состав входят трубочки с малым диаметром, которые заполняются водой и размещаются непосредственно над пламенем, а не в середине большого парового котла. Котлы водотрубного типа могут работать с высоким давлением пара (10-15 атм. и более) благодаря трубкам с малым диаметром и не толстыми стенками. Паровой котел водотрубного типа имеет меньший диаметр по сравнению с трубчатыми и английскими котлами, он не подвержен прямому воздействию пламени.

Примером водотрубного типа котлов является паровой агрегат Дюрра. Его конструкция заключается в размещенных под наклоном относительно горизонта трубочек, запаенных с одной стороны и установленных другой стороной в наводненную плоскостенную камеру (коллектор), образующиеся пары в которой направляется в верхний паровой колпак. В каждой водяной трубке находится еще меньшая трубочка. Между трубочками происходит нагрев воды и она в виде пара направляется в коллектор, стимулируя при этом возврат воды из него обратно во внутреннюю трубочку. В такой способ вода усиленно циркулирует, не позволяя грязи скапливаться на внутренней поверхности трубок. На территории Российской Федерации водотрубные паровые котлы Дюрра не стали популярными.

Схема принципа работы водотрубных котлов.

Образец водотрубного котла Рута характеризуется тем, что в его конструкции трубки соединяются посредством специальных соединительных ящиков, выполненных из чугуна. Эта модель парового агрегата вырабатывает пар с большим процентом влаги из-за небольших размеров парового объема в верхней трубе, которая является паросборником.

Конструкционные особенности парового варочного котла

К конструкционным особенностям устройства можно отнести:

  • Оборудование представляет собой конструкцию цилиндрической формы, которая имеет три стенки.
  • Приготовление продуктов осуществляется под давлением, что положительно влияет на скорость создания блюд.
  • Устройство устанавливается вертикально, для этого предусмотрены специальные встроенные ножки, выполненные из надежного
    металла, способного выдерживать значительный вес конструкции.
  • Внутри большинства моделей устройств устанавливается специальное приспособление для перемешивания содержимого емкости.
    Таким образом удается избежать пригорания и приставания продуктов к стенкам сосуда.
  • Конструкция изготавливается преимущественно из нержавеющей стали. Таким образом удается избежать возникновения неприятного
    привкуса блюд.
  • Устройство может быть опрокидывающимся или стационарным . В верхней части устанавливается крышка, что позволяет беспрепятственно
    засыпать ингредиенты и извлекать готовое блюдо. Крышка плотно прижимается к корпусу в процессе приготовления. По окончании
    термической обработки ее можно закрепить под любым удобным углом.
  • В нижней части приспособления находится пароводяная рубашка. За счет образующегося внутри пара нагревается жидкость в емкости.

Принцип работы устройства основан на нагреве содержимого сосуда за счет теплоносителя, который поступает из внешнего источника.
Таким образом обеспечивается равномерный прогрев емкости и высокое качество приготовления блюд без пригара и непрогретых
участков.

Варочный котел, который работает от энергии пара, это фактически емкость в емкости. Нагрев воды до состояния пара осуществляется
при помощи встроенных ТЭНов. В результате скопления на стенках емкости капель они постепенно опускаются в нижнюю часть
устройства, где снова осуществляется их нагрев. Таким образом достигается цикличность процесса нагрева и, как следствие,
приготовления.

В результате тщательно продуманной конструкции удается добиться экономии энергии при работе устройства. Даже после выключения
оборудования внутри происходит доваривание продуктов. Это обусловлено достаточной температурой, которая остается внутри
емкости. Благодаря этому блюдо длительное время остается горячим и не теряет своих вкусовых характеристик.

Такие приспособления быстро разогреваются, что позволяет их использовать для нагрева готовых продуктов.

Условное обозначение и модификации:

Условное обозначение типоразмера водотрубного парового котла — утилизатора (далее — КУ) парогазовых установок должно состоять из разделенных тире и последовательно расположенных обозначений и индексов в указанной ниже последовательности:

— тип движения среды в пароводяном тракте котла; — индекс наличия дожигающего устройства; — номинальная паропроизводительность контура, т/ч; — абсолютное давление пара (в контуре), МПа; — температура пара (в контуре), °С; — индекс наличия независимого контура подогрева воды в газо-водяном подогревателе или в водо-водяном теплообменнике (допускается указывать при необходимости).

Типы движения среды или тип КУ определяются схемами движения рабочих сред в контурах, которые подразделяются на нижеследующие:

Пр — с принудительной циркуляцией; Прп — с принудительной циркуляцией и промежуточным перегревом пара;

Е — с естественной циркуляцией; Еп — с естественной циркуляцией и промежуточным перегревом пара; П — прямоточные; Пп — прямоточные с промежуточным перегревом пара.

В КУ с несколькими контурами движения пароводяной среды каждый контур может обозначаться своей буквой (Пр, П, Е), соответствующей типу движения пароводяной среды в контуре КУ. Если в КУ применены контуры одинакового типа движения пароводяной среды, то используется объединенное однобуквенное обозначение. Если второй и последующий контуры будут одного типа, то буквенное обозначение может быть показано одной буквой для второго и последующих контуров. Кроме того, для КУ с дожиганием топлива в газовом тракте после вышеуказанных буквенных обозначений обязательным является добавление индекса «д» (КУ с дожиганием топлива в газовом тракте котла-утилизатора).

Индексы, указывающие на наличие в котле-утилизаторе независимых контуров подогрева воды, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям, обозначаются «гв» и «вв» :

гв — с независимым контуром подогрева воды в газо-водяном подогревателе, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям;

вв — с водо-водяным теплообменником для подогрева воды, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям.

При обозначении независимого контура подогрева воды в газо-водяном подогревателе или водо-водяного теплообменника указывается его максимальная мощность.

Пример условного обозначения:

ППрЕд-330/380/82-14,5/3,1/0,59-580/580/306-5,3вв

Паровой котел-утилизатор трехконтурный с дожиганием и с промперегревом пара. Контур высокого давления с прямоточным движением среды номинальной паропроизводительностью 330 т/ч, контур среднего давления с принудительной циркуляцией номинальной паропроизводительностью 380 т/ч, контур низкого давления с естественной циркуляцией номинальной паропроизводительностью 82 т/ч, с абсолютным давлением пара в контуре высокого давления 14,5 МПа, среднего давления 3,1 МПа, низкого давления 0,59 МПа, с температурой пара в контуре высокого давления 580 °С, среднего давления 580 °С, низкого давления 306 °С, с водо-водяным теплообменником независимого контура подогрева воды максимальной тепловой мощностью 5,3 МВт.

Условные обозначения и аббревиатуры, применяемые при обозначении котлов- утилизаторов в других отраслях промышленности:

Пример расшифровки условного обозначения котла-утилизатора:

КУ-100Б-1Б

— тип котла -КУ (котлы-утилизаторы); — 100 — расход газов — 103 нм3/час; — тип модификации-1; — компоновка — Б — башенный.

Котлы типа ОКГ:

— ОКГ — охладитель конверторных газов; — число, стоящее за буквенной аббревиатурой, показывает емкость конвертора, т; — 1,2 — тип модификации; — БД — без дожига; — У — унифицированный.

Для остальных котлов: -ЦП – центральный перегреватель; -РКК – радиационно-конвективный котел; -РКФ – радиационно-конвективный котел, фьюминговая печь; -РКЭП – радиационный котел для установки за электропечами; -КСТК – котел сухого тушения кокса; -ПКК – пакетно-конвективный котел; -РКЖ – радиационно-конвективный, жидкой ванны; -РКГЖ – радиационно-конвективный губчатого железа; -К – конвективный; -КВ – конвективный водогрейный; -КГТ – котел за газовой турбиной; -КУВ – котел утилизатор водогрейный;
