Как самому изготовить печь длительного горения

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

https://youtube.com/watch?v=es399yLkh3A

Устройство и принцип действия печи верхнего горения

Твердотопливный агрегат долгого действия с верхним горящим слоем можно изготовить из железной бочки из-под ГСМ, газового баллона или стальных труб большого диаметра. Толщина стенок корпуса должна быть не меньше 4–5 мм, иначе они могут прогореть вследствие высокой температуры. Высота отопительного прибора должна составлять не менее 1 м, поскольку от количества топлива зависит длительность его работы. Тем не менее, не надо стараться соорудить слишком высокий агрегат. Во-первых, его будет неудобно загружать, а во-вторых, слишком толстый слой дров или опилок может снизить тягу настолько, что горение попросту прекратится.

Условно вертикальную печь можно разделить на три рабочих пространства:

• загрузочная камера — часть корпуса, в которую закладывается топливо. Во время работы высота загрузки уменьшается по мере прогорания брикетов, дров или стружки;
• зона горения или рабочая зона представляет собой самый высокотемпературный участок. В этом слое горючего материала происходят окисляющие реакции с выделением большого количества тепла;
• зона отвода горючих газов — пространство с высокой температурой, в котором происходит теплообмен и дожиг продуктов сгорания.

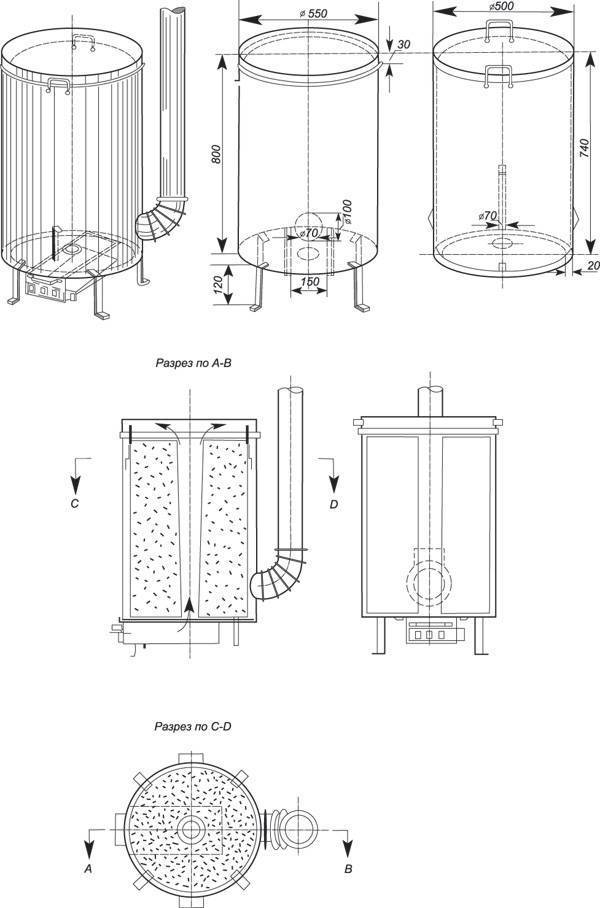

Представленная ниже принципиальная схема котла длительного горения позволяет получить полное представление о его конструкции и принципе действия.

Схема котла длительного горения с вертикальной загрузкой

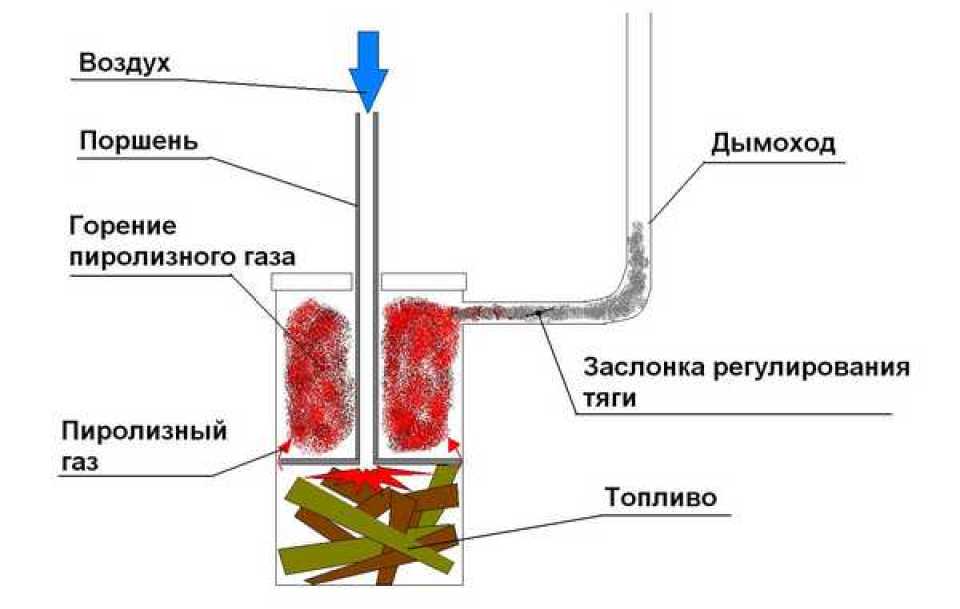

Для того чтобы ограничить зону горения применяется распределитель воздуха. Это устройство представляет собой плоский металлический круг толщиной 5–6 мм, по центру которого выполнено отверстие для подвода кислорода в рабочую зону. Подача воздуха осуществляется по длинной стальной трубе, выведенной через верхнюю крышку отопительного агрегата. Беспрепятственное движение воздухораспределительного устройства обеспечивается за счёт разности диаметра металлического блина и корпуса агрегата, а высота горящего слоя зависит от ширины крыльчатки. Поскольку последняя определяет воздушный зазор между топливом и поршнем, от её параметров зависит, как быстро будет прогорать топливо.

Распределитель воздуха самодельного котла

Диаметр воздушного канала должен быть не менее 60 мм, в то время как размер отверстия распределителя более 20 мм считается излишним — перенасыщение кислородом увеличивает интенсивность горения, что для агрегата этого типа является недопустимым.

Чаще всего труба распределителя изготавливается с открытым краем, благодаря чему в качестве окислителя используется атмосферный воздух. Место, где воздуховод входит в верхний люк, не герметизируют — свободный доступ кислорода к надпоршневому пространству даёт возможность сгорать летучим углеводородным соединениям. Существует и вариант, когда воздух в зону горения проходит из верхней камеры, где он предварительно подогревается. Такая конструкция повышает производительность отопительного прибора и делает его работу более стабильной. Количество кислорода регулируют специальной заслонкой, установленной в окне подачи воздуха.

Для отвода продуктов сгорания верхнюю часть котла оборудуют дымовым каналом с небольшим горизонтальным участком. Как правило, 50–60 см прямой трубы достаточно для того, чтобы ослабить тягу. Несмотря на то, что в печах этого типа полнота сгорания топлива достигает 90–95%, периодически требуется удалять пепел и золу, которые скапливаются на дне установки. Для этого в нижней части корпуса делают окно и устанавливают герметичную дверцу.

Выбираем печь для теплицы

Все описываемые варианты обогрева можно приобрести готовыми или сделать собственноручно. Самодельная печь для теплицы может получиться очень бюджетной.

Самая простая печь для теплицы: буржуйка

Несложный, экономичный вариант – организация отопления теплицы своими руками буржуйкой. Конструкция обогревателя элементарная: старая бочка с приваренной дверцей топки, дымоотводом, трубой для выхода теплого воздуха и перемычкой в верхней трети емкости. Принцип работы ее отражен на фото ниже. Обогрев происходит за счет следующего:

• Перемещение горячего дыма по трубе, проложенной в центральной части теплицы или по ее боковым сторонам.
• Излучение тепла поверхностями печи.
• Горячий воздух, образующийся над перемычкой и выходящий из специальной трубы.

Работать буржуйка для теплицы может на отходах пиломатериалов, дровах, угле. Интенсивность горения зависит от характера топлива и доступа воздуха в топку. Выбирать такой способ обогрева стоит только тогда, когда есть возможность постоянного контроля за горением. Собственно, это единственный минус отопления – придется периодически подкладывать топливо.

Принцип работы отопления теплицы буржуйкой дровяной

Обратите внимание: по такому же принципу действует и кирпичная печь для теплицы. Все отличие только в материале изготовления – топка и полость для горячего воздуха складываются из кирпича. Трубы берем металлические.

Трубы берем металлические.

Печь длительного горения в теплице

Печь длительного горения, или, по-другому, булерьян, сродни описанной выше буржуйке: обогрев происходит за счет горячего дыма, идущего по трубе вдоль теплицы и нагретого воздуха. С дымом все понятно, воздух же нагревается по другому принципу. Как видно на рисунке, корпус охватывают два ряда труб, открытых с обоих концов.

Благодаря процессу естественной конвекции холодный воздух затягивается через нижние отверстия труб. По мере прохождения по ним газ нагревается корпусом топки, к которому прилегают трубы и выходит уже горячим (50-60 град) через верхние отверстия. Работает печь для теплицы на дровах, угле, пеллетах, отходах пиломатериалов.

К сведению: заслонка печи снабжена клапаном, благодаря которому можно регулировать подачу воздуха в топку. Увеличивая или уменьшая отверстие клапана печи в теплице, своими руками можно изменять интенсивность горения топлива. В верхней трети корпуса булерьяна находится перемычка с отверстиями, где происходит дожигание дыма.

Печь для теплицы длительного горения, своими руками ее собрать сложно, однако результат будет стоить затраченных усилий

Преимущества агрегата перед буржуйкой:

• За счет дожигания дымовых газов кпд агрегата увеличивается, топлива используем меньше, тепла получаем больше.
• Температура внутри печи очень высокая, топливо сгорает почти полностью.
• На одной закладке булерьян может работать до суток, что освобождает садоводов от необходимости посещения теплицы ночью.

Если у вас нет возможности контролировать отопление теплицы более 2 раз в сутки, печь длительного горения будет отличным выбором.

Работаем с печью для теплицы своими руками, видео содержит советы по зимнему режиму топки булерьяна

https://youtube.com/watch?v=27Sh_UyzM6k

Печь для теплицы на отработанном масле

Последнее устройство для обогрева теплиц сложнее описанных выше. Оно состоит из:

• Корпуса-рубашки.
• Внутренней емкости топки.
• Чаши сгорания.
• Топливного бака.
• Системы капельной подачи топлива.
• Клапана подачи воздуха.

Отдача тепла здесь происходит также, как у печи длительного горения: через излучение стенками и нагревание воздуха, протягивающегося естественной конвекцией через верхнюю часть корпуса. Рисунок хорошо иллюстрирует этот процесс. В некоторых случаях дополнительно устанавливается вентилятор, выбрасывающий горячий воздух под напором. Это позволяет ускорить нагревание пространства теплицы.

Отопление отработанным маслом

Теплица, оборудованная такой печью, функционирует почти автономно. Один раз отрегулировав агрегат, можно подходить к нему один раз в сутки или реже, все зависит от объема топливного бака. Это, пожалуй, самый лучший вариант. Обслуживать такую систему отопления легко, топливо стоит недорого, расходуется экономно.

Обратите внимание: помимо отработанного масла можно использовать солярку. Однако надо помнить, что она загустевает при сильном охлаждении. Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Печь на отработанном масле в теплице, видео показывает вариант агрегата другой конструкции

Печь длительного горения: принцип работы

Организовывая отопление в доме, стоит тщательно рассмотреть все интересующие вопросы. И начать нужно с того, как осуществляется горение дров, которые являются самым популярным топливом в частном секторе. Процесс начинается с подогрева древесины, до определенной отметки, когда начинается ее воспламенение.

Итак, после поджигания бумаги или другого материала начинается нагрев топлива. При достижении 250 градусов происходит разложение дерева на химические элементы. Белый дым указывает на то, что из дерева выделяется пар или газ. В дальнейшем при возрастании температуры происходит их воспламенение, что ускоряет термохимическую реакцию.

Принцип работы котла довольно простой

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам стало возможным максимально эффективно использовать древесину, как источник тепловой энергии. Секрет заключается в том, что пары и газы горят отдельно от топлива. Это в свою очередь обеспечивает его медленное тление. В результате одна закладка горит дольше, чем обычно.

Можно выделить несколько основных этапов горения топлива в таких агрегатах, как Бубафоня печь длительного горения:

• сушка древесины;
• пиролиз;
• горение или окисление;
• восстановление.

В результате после сгорания закладки остается небольшое количество пепла. Топливо эффективно используется практически полностью.

Сделать агрегат самостоятельно довольно легко

Печь-ракета с баллоном для сгорания отработанных газов

Обычную легкую ракетную печь узнать по фотографиям довольно легко из-за ее необычного дизайна. Три трубы круглого или квадратного сечения сваренные в одной точке и имеющие общее внутренне пространство самая простая, пожалуй, конструкция для походного очага.

Но, как и обычная чугунная буржуйка, ракета имеет очень большой аппетит. С другой стороны, ракетная печь обладает просто огромной теплоотдачей топлива, недаром именно эта конструкция признана самой эффективной по сравнению с другими проектами.

Вот это свойство ракетного выброса пламени и используют в конструкции буржуйки длительного горения с баллоном. Дело в том, что пламя, выходящее из жерла топки, используется неэффективно. На видео работы такой печи видно, что пламя выходит с большим напором. Но вместе с пламенем выходит и  большое количество несгоревших газов. Вот в идее использования этого потенциала и состоит установка после ракетной топки большого баллона, у которого входное окно располагается с одной стороны, а выходное с другой.

Пламя с несгоревшими продуктами горения, попадая в баллон, продолжает гореть до момента полного расщепления. Таким образом, в самом баллоне происходит дальнейшее сгорание горючих газов, а через выходное окно проводится отвод дыма и других продуктов горения.

Подготовка к работе

Процесс сооружения отопительного агрегата предполагает выполнение работ, сопровождающихся образованием большого количества пыли, возникновением повышенного шума

К тому же эта задача трудоемкая, поэтому важно правильно подготовиться к предстоящей работе

Пространство, в котором будут проводиться работы, должно быть оснащено источником электроэнергии

Это важно, поскольку обойтись без электросварки не получится

В зависимости от целей использования, печи идентичной конструкции могут иметь различные габариты

Чтобы понять, какие размеры будут в конкретном случае оптимальными, важно определить место, где будет установлена печь

К месту расположения обогревательного агрегата выдвигаются такие требования:

вокруг печи важно обеспечить свободное пространство (агрегат сильно нагревается, поэтому при близком расположении других предметов интерьера он способен спровоцировать их нагревание и порчу);
рядом с агрегатом не разрешается размещать легковоспламеняющиеся вещества;
перед тем, как запустить агрегат, рекомендуется проверить его на исправность и успешное функционирование всех режимов.

Предупредить преждевременный выход из строя печи можно, если прислушиваться к рекомендациям опытных специалистов. В частности, они настоятельно рекомендуют внутри печи обязательно оставлять небольшое количество золы. Это предупредит прогорание дна.

Бубафоня – наиболее популярная схема буржуйки длительного горения

Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.

Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.

Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

Принцип работы бубафони

Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Порядок сборки основы

1. Так, как мы стремимся рассмотреть конструкцию, имеющую право называться пиролизной печью, на первом этапе следует позаботиться изготовлением внутренних каналов, подвода первичного и вторичного воздуха и обвязкой горелки. Футеровка горелки выполняется из шамотного кирпича. Собственно из него и изготавливаются сами термостойкие сопла форсунки.
2. Далее, из листового металла, нужно раскроить и сварить, первичную камеру газификации – он же бункер, и вторичную камеру дожига газа. Она должна быть хорошо защищена от высокотемпературного пламени и иметь выход в конвекционные каналы.
3. На практике, используется материал толщиной 4 мм. Но желательно использовать большие толщины, во избежание короблений и преждевременного выхода из строя, из-за коррозии.
4. Готовые – верхнюю и нижнюю секцию сгорания объединяют посредством обвязки форсунок и подключают воздушные теплообменники по принципу Булерьяна.
5. После этого, можно приступить к промежуточному этапу, обварке крепёжных элементов, препятствующих гидравлическим деформациям наружного кожуха. Это металлические штыри, которые укрепят между собой внутренние и наружные элементы котла.
6. Производится обварка элементами кожуха с одновременной стыковкой всех отверстий воздушных каналов.
7. Также, надо заранее предусмотреть отверстия для рычагов, заслонки дымохода и заслонки вторичной камеры.
8. После обварки наружных элементов короба, устанавливаются дверки, наружный патрубок подвода воздуха, к которому будет крепиться нагнетательный насос и лючок прочистки конвекционных дымоотводов.

Описание

Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:

• складских помещений;
• саун и бань;
• дачных домов.

По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:

• горения;
• тления (экономичный режим).

Принцип работы

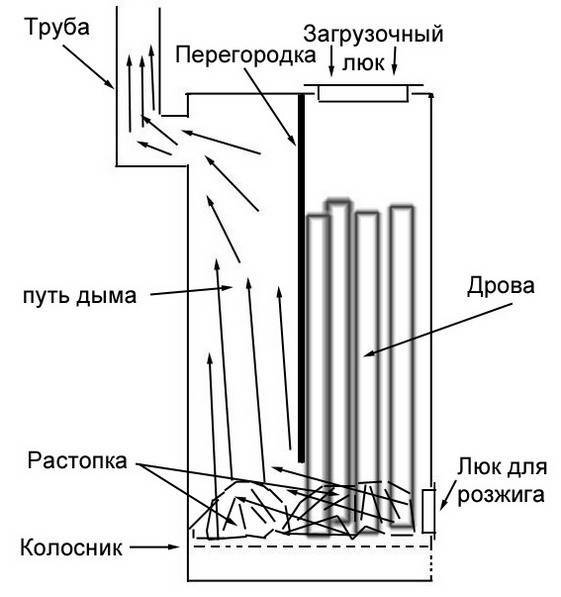

Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.

В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:

• угарного;
• метана;
• водорода.

Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.

Печь с варочной панелью

Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование

Важно предусмотреть основные правила установки в целях предотвращения пожара:

• Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
• Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
• Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.

Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.

Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.

Преимущества и недостатки

Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:

• высокий КПД печи долгого горения достигает 85%;
• широкий выбор моделей, их компактный размер;
• печки данного типа являются экономичными, топливо расходуется медленно;
• возможность совмещения твёрдого и жидкого видов топлива;
• простота переключения режимов, управления механизмом.

Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:

• дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
• готовые модели предназначены для одного вида топлива, они не универсальны;
• дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.

Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

Внутреннее устройство печи

Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.

Самостоятельное изготовление поэтапно

Владельцы загородного дома или, к примеру, гаража могут сделать печь на опилках своими руками, однако перед монтажными работами следует обустроить фундамент – это обеспечит противопожарную безопасность агрегата. После установки оборудования его необходимо обложить огнеупорными кирпичами или монтировать водяной контур. Для монтажных работ потребуются следующие материалы:

• бочка со стенками толщиной не меньше 10 мм (желательный объем бочки – около 200 л);
• две металлических трубы;
• огнеупорные кирпичи и цемент.

Из инструментов понадобятся швеллер, сварочный аппарат, болгарка (плюс отрезные круги), молоток, ножовка по металлу.

Подготовка топливного бака

Верхнюю часть бочки, из которой изготавливаются топливный бак, обрезают болгаркой. Можно, конечно, использовать ножовку по металлу, но процесс обрезки затянется. Обрезать верхнюю часть бочки следует только после правильной разметки, а иначе заготовка будет испорчена.

Во работы нужно следить, чтобы диск болгарки не перегрелся, а также отрезать ровно по размеченной линии. Оставшуюся часть выкидывать не надо – она подойдет в качестве крышки для печки.

Установка прижимного круга и подводящей трубы

При подготовке прижимного круга следует учесть, что его диаметр должен быть несколько меньше, нежели диаметр топливного бака (бочки с вырезанной верхней частью). В центральной части круга вырезают отверстие, диаметр которого должен соответствовать диаметру подводящей трубы. Швеллер необходимо распилить ножовкой на 4 части и приварить непосредственно к прижимному кругу – так конструкция станет более прочной.

Затем сварочным аппаратом друг с другом объединяют подводящую трубу и круг. Трубу обязательно оснащают заслонкой для лучшей регулировки воздуха, поступающего в печь – простой в изготовлении заслонкой является металлический круг, оборудованный стальной ручкой.

Установочный трубопровод и крышка

Для отвода дыма из агрегата к топке следует подсоединить отводящий трубопровод. Для этого в верхней части топливного бака вырезают специальное отверстие и сваркой присоединяют саму трубу. Ее подключение к главной системе, обеспечивающей отопление, осуществляется при помощи хомута. В качестве крышки оптимально использовать ранее вырезанную верхнюю часть бочки с приваренными ручками. Печь необходимо надежно защитить от перегрева, для чего к наружной части бака приваривают отражатель. Его изготавливают из металла.

Такая конструкция даст длительное горение, а это решит проблему обеспечения жилья теплом. Причем при самостоятельном изготовлении подобной печи используются достаточно недорогие материалы.
