Печь из чугунной ванны своими руками

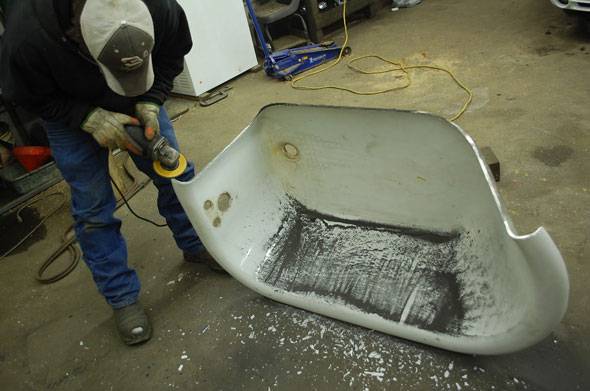

Резка чугунной ванны

Резка чугунной ванны Первый этап строительства – резка старой ванной поперек на две равные части. Эта операция выполняется с помощью болгарки. Сначала производится разметка линии отреза – черта наносится маркером на эмаль или мелом на наружную часть чаши. Резку лучше всего производить по наружной части чаши, но при отсутствии такой возможности можно резать по внутренней части.

Резка изделий из чугуна – работа продолжительная и трудоемкая. Для этой работы применяется профессиональный инструмент, при отсутствии такового необходимо делать перерывы в работе, иначе болгарка может сгореть.

При работе необходимо соблюдать условия безопасности. На лицо лучше надеть защитную маску, иначе мельчайшие частицы эмали могут попасть в глаза. При резке чугуна образуется большое количество пыли – дыхание необходимо защитить марлевой повязкой или респиратором. Помещение, где проводятся работы, необходимо изолировать от смежных помещений – уборка пыли впоследствии доставит серьезные трудности.

При резке чаши ванну надо фиксировать, чтобы не зажимало диск болгарки. Осколки диска, лопнувшего при работе, могут нанести травмы. Распил ванной занимает, в среднем, около 45 – 60 минут (без учета перерывов). Скорость работы всегда зависит от уровня владения инструментом.

Нужно учитывать структуру чугуна – он имеет низкую ударную прочность. Поэтому наносить сильные удары, сильно нагружать механическими усилиями ванну нельзя.

Вариант №1, универсальный

Шаг №1

Разрезать ванну пополам с применением шлифмашинки. Чугун – хрупкий материал (и это, пожалуй, один из немногих его недостатков), поэтому при выполнении распила требуется соблюдать аккуратность, чтобы избежать сколов материала. Необходимо следить, чтобы болгарка не нагревалась слишком сильно, для чего устраиваются технологические перерывы.

Шаг №2

Отрезать металлический лист толщиной 6 мм. или более по размеру приготовленной первым шагом части ванны, которая в итоговой конструкции будет находиться снизу. Предварительно наметив, вырезать на листе отверстие по размеру имеющейся трубы. Затем приварить ее по месту. Таким образом, постепенно образуется дымоход.

Шаг №3

Проделать отверстие в верхней части ванны, после чего наложить обе половины друг на друга с прослойкой из металлического листа. Трубу необходимо закрепить либо сваркой, либо с использованием жаростойкого печного герметика. Этим же герметиком необходимо обработать места примыкания металлического листа к половинкам ванны, что позволит избежать возможного задымления. Края ванны необходимо надежно соединить крепежом.

Шаг №4

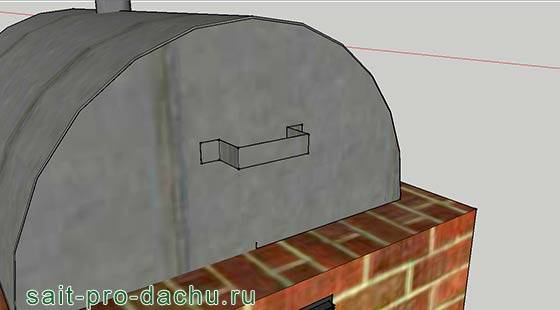

Основа будущей печи практически готова. Теперь ее необходимо установить на кирпичную кладку для придания конструкции устойчивости и удобства при эксплуатации. Торцы будущей печи, прежде всего, в декоративных целях рекомендуется обшить либо обычным железным листом, либо рифленым, что выгладит еще более привлекательно.

Шаг №5

Изготовить металлические дверки на топку и камеру для камней. С целью улучшения подачи воздуха и, как следствие, более качественного горения дров, необходимо сделать некоторое количество отверстий в топке.

Шаг №6

Полученную универсальную печь можно использовать по самому разному назначению. Для того, чтобы установить ее в бане необходимо внести самые незначительные дополнения, а именно, в верхней части расположить камни; соединить с существующим дымоходом или вывести имеющуюся трубу за пределы парной комнаты.

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

1. Топка из старой ванной;
2. Фундамент печи;
3. Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

Сборка печи из ванны После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Глина должна застыть – ее необходимо укрыть от осадков пленкой, не ограничивая доступ воздуху. После застывания глина чаще всего покрывается несколькими слоями известковой побелки.

На трубу дымохода нужно установить грибок для защиты от осадков.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Для чего нужен фундамент

Распилив на два одинаковых фрагмента основную часть будущей печки, можно приступать к сооружению фундамента. Он является главным стабилизирующим элементом конструкции. Без прочного цементного фундамента будут происходить регулярные усадки (не стоит забывать о весе металла) в почву, способные привести в негодность кирпичную кладку.

Технология устройства бетонного основания может быть разной. Маленькую подставку можно соорудить без дополнительных подпорок, для возведения высокой придется сколотить отмостку. Главная цель отмостки – придать бетонному основанию ровную форму.

Схема устройства бетонного фундамента с отмосткой

Плюсы применения чугуна

Этот вид металла по праву считается одним из лучших печных материалов. К основным его плюсам стоит отнести:

1. Экологическую безопасность. При нагреве не выделяет вредных веществ.
2. Устойчивость к перепадам температур. Уличная же печь, созданная из кирпича, уже через несколько лет может начать крошиться.
3. Высокую теплопроводность. Камин из чугуна прогреет помещение гораздо быстрее, чем построенный из других материалов.
4. Прочность. Чугун – лидер среди металлов по прочности. Даже стальные печи менее надежны.
5. Удобство эксплуатации.
6. Пожарную безопасность.

Недостатки чугуна, на которые стоит обратить внимание, – это хрупкость и подверженность коррозии. В первом случае следует избегать лишних механических воздействий, во втором – обрабатывать поверхность специальными растворами

Доделываем духовку

Поскольку работы с кирпичом закончились, принялся доделывать духовку. Чтобы последняя держала тепло, а не грела улицу было решено утеплить её базальтовой минеральной ватой. А что? Этот термоизолятор высоких температур не боится, камень как-никак.

Чтобы предотвратить вату от намокания, а себя от пыли, духовку пришлось ещё и накрыть металлическим кожухом из миллиметровой стали. Благо хоть можно было приварить его к торцам огнеотбойника. Ещё раз крутить в чугуне дырки очень не хотелось.

Следующий этап заслонка. Её я хотел изготовить в виде двух открывающихся в разные стороны дверок, но сил к концу второго дня совсем уже не осталось, а потому сделал такую же, как мастерили для традиционных русских печей. В качестве материала пригодилась полуторамиллиметровая сталь. Не слишком тонкая чтобы деформировалась, и не слишком толстая, чтобы отрывать руки.

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода

Сначала сооружаем фундамент.

1. Используя шнур и колья, размечаем фундамент.
2. Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
3. Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
4. Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
5. Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
6. После заливки фундамента он обязательно должен застыть.

Теперь пришло время конструировать саму печку.

С этой целью выполняем следующие действия:

Разрезаем чугунную ванну поперёк

Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.
Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
Далее для работы будет нужен лист металла толщиной более 5 мм

Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

К металлическому листу дымоход прикрепляется с использованием сварки.

Устанавливаем заготовку печки на кирпичи

Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

• У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
• Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
• У печей должна быть возможность регулировки конвенции.

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Идеи использования чугунной ванны на даче

Чугунная ванна, которую пришлось заменить на более современный вариант, может уже выглядеть не слишком свежей внешне. Но она по-прежнему остается крепкой и прочной емкостью достаточно большого объема, которую хочется как-то приспособить для своих хозяйственных нужд.

На даче чугунной ванне можно найти множество применений

Наиболее часто на даче ванну используют в качестве резервуара для воды, применяемой для полива, или емкости для приготовления компоста. Но существуют и другие идеи. Например, из ванны можно изготовить оригинальную садовую мебель или соорудить небольшой искусственный пруд, который станет настоящим украшением участка. И здесь многое зависит от фантазии владельца дачи. А просмотр фото уже воплощенных в жизнь вариантов поможет сориентироваться в ситуации и найти для себя что-то неординарное. Но из чугунной ванны можно сделать и печь, ведь в магазине они стоят довольно дорого. Чугун же – прекрасно подходящий для данной цели материал, который отличается:

• высокой прочностью;
• хорошей теплопроводностью;
• стойкостью к действию высоких температур;
• неприхотливостью в эксплуатации.

Декорированная чугунная ванна для сбора воды на даче

Конечно, все чугунные изделия, несмотря на свою прочность, являются достаточно хрупкими. Поэтому обращаться с ними нужно аккуратно и избегать применения к ним излишних усилий механического характера. Но все-таки из старой ванны получится неплохое печное сооружение. Из нее можно изготовить один из нескольких вариантов печей для дачи:

• уличную садовую;
• камин для загородного домика;
• для бани.

Все эти варианты вполне выполнимы своими руками, а просмотр видео на данную тему поможет лучше понять процесс действий, которые потребуются для самостоятельного сооружения печи. Саму ванну придется разрезать на части. Но распил чугуна – занятие не из простых, требующее определенных навыков, сил и затрат времени.

Преимущества

Материал, из которого вылита ванна, заслуживает особого внимания. Чугун всегда отличался от стали своей способностью сохранять тепло при водных процедурах. С годами это свойство не изменилось. Благодаря хорошей теплопроводности старую чугунную ванную часто используют при строительстве печки.

Чугун идеально подходит для создания печи

Изделия из чугуна не имеют срока годности. Они не подвержены коррозии, обладают высокой прочностью. Хорошо накапливает и отдает тепло. Сегодня промышленные предприятия выпускают топки и колосники из чугуна, т. к. они не прогорают. Мы же просто воспользуемся старым материалом в новых целях. Единственным недостатком чугуна является его хрупкость

Об этом важно помнить при выполнении любых работ с этим тяжелым материалом

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

1. Выливается фундамент под печь.
2. Ванна распиливается на две одинаковые составляющие.
3. На фундамент выставляются опоры, если хотите чтобы печь была повыше.
4. Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

   Строительство печи-мангала из чугунной ванны

5. В лист врезаем дымоходную трубу и привариваем по контуру сваркой.
6. Устанавливаем сверху вторую половину днищем вверх, предварительно вырезав отверстие под дымоход.
7. Металлический лист и половинки чугунного девайса склеиваем высокотемпературным герметиком. Это исключит попадание дыма в верхнюю камеру.
8. Зажимаем струбцинами обе части и высверливаем по контуру отверстия под болты 10 мм. Скрепляем обе части ванны и металлический лист.
9. Выкладываем кирпичный постамент под печь из трёх стенок.
10. Колосниковая решётка устанавливается в 15 см от низа топочной камеры. Если размер решётки мал, то приваривают два уголка для его установки.
11. Фасадную часть закрывают листом металла или кирпичной кладкой с установкой дверцы напротив топочной и поддувальной камер.

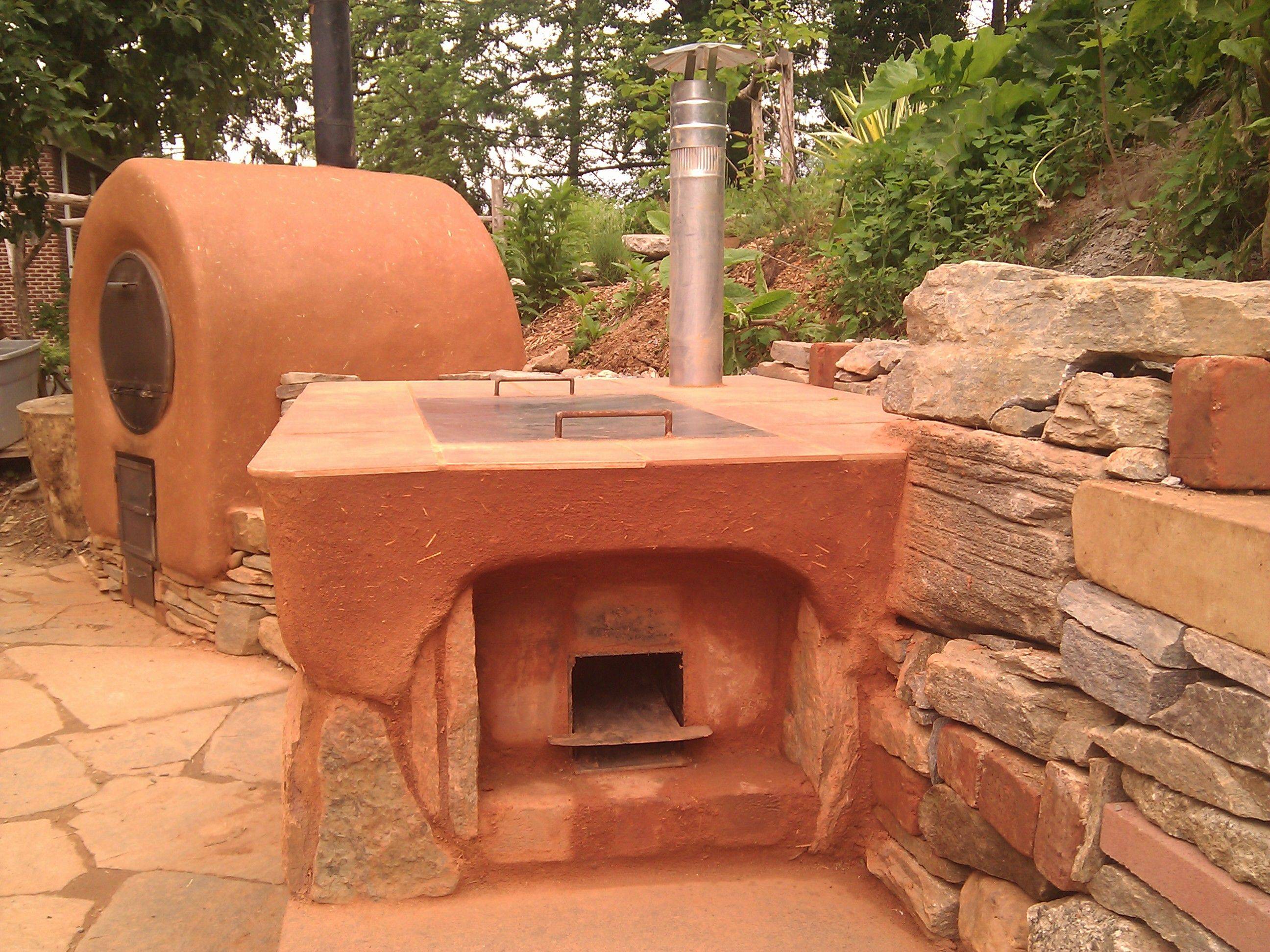

    Готовое изделие из чугунной ванны и листового металла

12. По размеру верхней камеры делается металлическая заслонка. В таком виде камеру можно использовать как духовой шкаф.
13. Теперь осталось придать изделию благородный вид: облицевать кирпич плиткой или штукатуркой.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы.

Поэтапное создание печи из ванны

Не имея строительного опыта, стоит проконсультироваться обо всех тонкостях кладки и монтажа деталей со специалистом, а лучше выполнять работы под надзором мастера. Так изделие получится качественным и нормы пожарной безопасности будут соблюдены.

Что касается возведения фундамента, то его тип зависит от общего веса печи:

• Для конструкции свыше 700 кг следует обустроить монолитное либо ленточное основание глубиной от 50 см. По периметру котлована сооружается опалубка и засыпается слоем щебня или битого кирпича. Утрамбовывается. Заливается бетоном.
• Для печей небольших размеров вполне хватит кирпичного фундамента. Рекомендуется приобретать цемент марки не ниже М300. Кирпичи ставят ребром, скрепляют между собой раствором.

Теперь рассмотрим подробные инструкции по изготовлению каждой из печей с разным назначением.

Для бани

Чтобы создать в парилке необходимые условия, конструкция должна соответствовать следующим требованиям:

• иметь высокую тепловую мощность;
• регулировать конвекционные потоки;
• производить достаточное количество пара.

Порядок строительства печи для сауны:

Интересная идея сделать банную печь из обеих половинок ванны. Вторая часть понадобится в качестве пристройки под нагрев воды или же из нее можно выложить русскую каменку.

Для приготовления блюд

На дачном участке не обойтись без барбекю или мангала. А возможность испечь вкусный хлеб, пожарить мясо на свежем воздухе заставляют хозяев обустраивать на территории небольшие уличные печи.

Приведем описание, как из ванны пошагово соорудить барбекю.

Последовательность работ такова:

Некоторые мастера оставляют барбекю в таком состоянии, но, чтобы ваша печь выглядела красиво, все же следует выполнить наружную отделку.

Существует несколько вариантов:

1. Побелка глиняной части.
2. Кладка целой керамической плитки или ее кусочков.
3. Отделка поверхности натуральным камнем, предварительно разрезанным на части толщиной в 10 мм.

Материалы крепятся к печи жаростойкими клеевыми составами.

Для отопления

На даче легко соорудить камин из половины ванны. Он может быть:

• Встроенным в стену . Подойдет в том случае, если в доме выполняется кирпичная кладка стен. Существенно сэкономит свободное пространство.
• Прислоненным (полуоткрытым) . Топливник находится на значительном расстоянии от стены. Этот камин не нуждается в отдельном фундаменте, его монтируют прямо в пол. Имеет хорошую тягу, встроенный зольник.

Плюс использования чугунной ванны для топочной части – камин получается в форме арки и исключает сложную кирпичную кладку. Отверстие под дымоходную трубу делается вверху ванны. Внешняя часть украшается каминным порталом.

При строительстве полуоткрытого камина следует учесть такие рекомендации:

1. Под основу заливается цементный раствор толщиной до 15 мм.
2. Сверху укладывается металлическая сетка.
3. Наносится слой гидроизоляции.
4. Настилается утеплитель типа асбокартона.
5. Сооружается постамент под топку. Подойдет кирпич, газобетон. Связующая смесь – цементный раствор или жаростойкий клей.
6. Конструкцию штукатурят. Можно отделать ее камнем, керамической плиткой.
7. Между облицовкой и топкой камина оставляют зазор для конвекционной системы отопления.
8. Дымоходная труба монтируется в проделанное отверстие, выводится сквозь перекрытия, крышу. Зачастую делается в форме рукава.
9. Изнутри топка, дымоход обшивается теплоизоляционным негорючим материалом.
10. Выполняется отделка нижней части камина.
11. Изделие закрывается сбоку и сверху каркасом из дюралевых уголков, соединенных саморезами.
12. Каркас обшивается гипсокартоном.
13. Проделываются отверстия в облицовке для вентиляции воздуха.

Для утилизации мусора

Необычное решение возвести из старой ванны печку для сжигания отходов.

Принцип ее строительства аналогичен уличному мангалу.

Схема размещения печи на кирпичном основании

Альтернатива – переделать старую каменку, удалив все детали кроме колосниковой решетки и корпуса. Часть чугуна приваривается к основанию изнутри для усиления конструкции.

В такую огненную мусорку можно загружать отходы прямо сверху. При сжигании печь стоит накрыть другой частью ванны, чтобы дым не рассеивался по всему участку.

Так что не стоит спешить избавляться от вещей, вышедших из строя или потерявших вид. В умелых руках даже старая ванна получит вторую жизнь, станет функциональной печью, которая прослужит много лет.

Водоснабжение

Плюсы применения чугуна

Чугун – сам по себе замечательный материал. Он очень прочен, хоть и немного хрупковат, обладает отличной теплопроводностью и свойством сохранять тепло. Именно поэтому его так охотно использовали в производстве ванн, батарей и других отопительных изделий. Поэтому нет ничего удивительного в том, что наши граждане, отличающиеся находчивостью, стали изготавливать из ванн различные печные устройства, — благо, что и форма для этого подходящая.

Бывает и такой чугун

Преимущества чугуна для печных изделий:

• безопасен для жизни и здоровья человека, — этот материал при нагревании не выделяет опасных для человеческого организма химических соединений;
• устойчив к высоким перепадам температур, — это позволяет изделиям из этого материала быть долговечными, особенно в условиях агрессивной внешней среды;
• повышенная теплоотдача позволяет быстрее нагревать помещение;
• повышенная прочность, которая превосходит количественные характеристики других металлических печных изделий;
• использование этого материала позволяет обеспечить пожарную безопасность.

Недостатки, связанные с устойчивостью к резкому механическому воздействию и некоторую подверженность к коррозии, при правильной эксплуатации легко нивелировать. Потому в целом можно утверждать, что чугун – один из наилучших материалов для изготовления печей, как целиком, так и для использования его в качестве отдельных элементов: зольников, заслонок, варочных плит и т.д.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

• для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
• для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Строить печь можно только на прочном и жаростойком основании Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.
