Печь на опилках длительного горения: устройство, принцип работы и чертежи

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.

Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.

Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

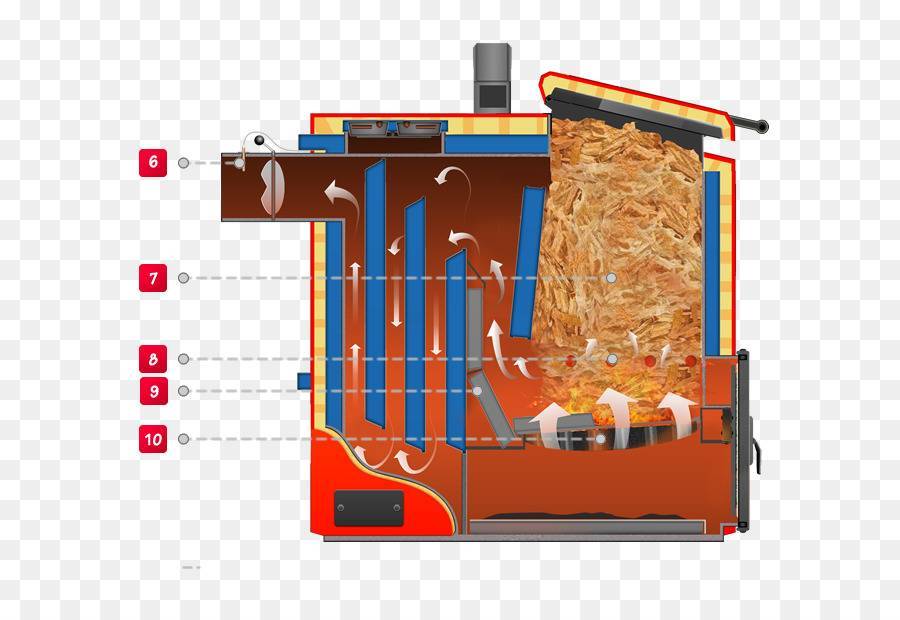

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.

Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

https://youtube.com/watch?v=es399yLkh3A

Самодельная бубафоня длительного горения

Срежьте болгаркой сварочный шов с верхнего торца бочки, выравняйте острые кромки. В результате получается цилиндр и крышка с готовой отбортовкой. С помощью молотка или кувалды подогните внутрь края цилиндра. А буртик крышки загните наружу. Переворачивая крышку, наденьте ее на цилиндр. Крышка будет, не сползая, надежно сидеть на месте.

Вырежьте зубилом отверстие для поддувной трубы в центре крышки (чтобы она проходила свободно в отверстие, достаточно использовать диаметр 102 мм).

Схема сборки “бубафони”.

Отверстие для пробки на крышке можно наглухо заварить, но лучше оставить: заглядывая внутрь можно регулировать процесс горения.

Затем в верхней части бочки размечается место для присоединения куска дымоходной трубы.

Намеченное отверстие вырезается, и приваривается кусок дымоходной трубы длиной 20-25 см и диаметром 150 мм. Можно установить сразу внутри трубы перекрывающую заслонку. Корпус печки готов.

Следующее на очереди – воздухоподающее устройство. Для большей жесткости края блина отгибаются (чтобы не скручивало блин от жары). В центре блина вырезается отверстие для поддувной трубы, и она приваривается. Если для блина используется крышка от еще одной бочки, то наглухо заваривают отверстие для пробки: при горении газы будут проходить лишь по окружности блина. К блину с нижней стороны приваривают швеллеры или уголки. Воздухоподающее устройство также готово.

Оно вставится внутрь цилиндра. Вверху поддувной трубы ставится регулировочная заслонка такого же диаметра, как у трубы. Вертикально к внутренней стенке трубы приваривается шпилька с резьбой, на краю заслонки под эту шпильку просверливается отверстие, учитывая, чтобы заслонка, насаженная на шпильку, закрыла в точности трубу.

После насаживания заслонки, затягивайте ее гайкой-барашком. Ослабив гайку, сдвинув заслонку в отношении края трубы и затяув гайку обратно, возможно будет регулировать поступление в топку воздуха.

Установите сверху крышку – и готова вся печка.

Остается установить трубу для дымохода. Ее диаметр обязан быть менее 150 мм, в противном случае продукты горения удалятся не полностью. Для хорошей тяги лучше иметь трубу длиной 5 м. Установите ее возле печи, желательно на ножках. Герметично заварите нижнюю часть трубы.

Подсоедините печку встык к колену, которое приварено к дымоходной трубе, затяните хомутом, под него подложив стеклоткань для герметичности. Для слива конденсата, собирающегося в трубе, вваривают под коленом трубы шаровой кран (прутком можно будет прочищать засор).

Этот кран необходим обязательно, так как при замерзании конденсата возможен разрыв сварного шва. Конденсат, кроме того, может потечь в печку, а сквозь неплотности соединительного хомута – наружу.

Теперь уже можно теперь топить печь “бубафоню”. Сняв крышку, вытащите воздухоподающее устройство. Уложите дрова – при этом высота не должна превышать высоту нижней кромки дымоотводного колена. Если класть дрова вертикально, то войдет больше. Поленья можно выбирать и крупные, до 20 см в диаметре – без проблем сгорят.

Формируется верхний слой из нарубленных мелко щепок. Кладется сверху тряпка или бумага, поливается чуть-чуть керосином. Теперь дрова покрываются блином воздухоподающего устройства, нанизывается сверху крышка печки. Открывая поддувную заслонку, внутрь воздухоподающей трубы бросают кусок зажженной бумаги или тряпки (от сильной тяги спички быстро гаснут).

Когда разгорятся дрова с характерным треском, полностью перекрывается поддувная заслонка. Бубафоня в таком режиме может работать без всякого присмотра сутками.

Эта дровяная печь длительного горения дает немного пепла ввиду того, что дрова сгорают почти полностью. Пепел можно долгое время не убирать.

Как видно, конструировать печи “Бубафоня” своими руками вполне возможно. Многие народные умельцы делают их не только из бочек, но и из газовых старых баллонов, больших огнетушителей. Основное требование, предъявляемое к будущей печи – прочные стальные стенки.

Вот таким образом можно сделать печь длительного горения.

Расчёт параметров

Расчёт твердотопливного отопительного прибора имеет целью определить две величины: объем топки, с помощью которого можно будет обеспечить требуемую мощность, и размеры поперечного сечения дымохода. Рассмотрим обе части расчёта детально и в привязке к выбранной нами печи.

Объём топки и мощность отопительной печи

Оценить приблизительно производительность твердотопливной печи по теплу достаточно просто. Предположим, объем её топки составляет Vт = 50 л.

Объем помещающихся в неё дров рассчитаем по формуле: Vд = Vт * Кз.

Где Кз — коэффициент заполнения топки, обычно принимают Кз = 0,63.

Следовательно, Vд = 50 * 0,63 = 31,5 л.

Следующим шагом определяют массу дров. Для этого нужно знать их плотность — она зависит от разновидности древесины:

• сосна — 470 кг/м3;
• берёза — 600 кг/м3;
• бук — 620 кг/ м3;
• дуб — 650 кг/ м3.

Массу дров вычислим по формуле: М = Vд * р.

Где р — плотность древесины.

Если расчёт выполняется, к примеру, под дубовые дрова, то М = 0,0315 * 650 = 20,5 кг.

Количество тепловой энергии, которое получится при сжигании этой массы дров, вычислим по формуле: Q = М * 0,8 * Т * КПД.

Где 0,8 — данное число показывает, какая часть топлива сгорает полностью (80%);

Т — удельная теплотворная способность топлива, МДж/кг:

• дуб — 20 МДж/кг;
• бук — 15,5 МДж/кг;
• берёза — 16,5 МДж/кг;
• осина — 18,2 МДж/кг.

КПД — КПД печи: для рассматриваемого здесь агрегата КПД можно принять равным 75%.

Тогда: Q = 20.5 * 0.8 * 20 * 0.75 = 246 МДж.

Для определения мощности отопителя воспользуемся формулой: W = Q / t.

Где t — время горения одной топливной закладки, с. В обычном режиме такая масса дров будет гореть чуть дольше 2 часов, следовательно, принимаем t = 8200 с.

Тогда W = 246 * 1 000 000 / 8200 = 30 000 Вт = 30 кВт.

Но такой расчёт применим к традиционным печам, в которых топливо сжигается обычным способом. В теплогенераторах длительного горения режим несколько иной, да и время сгорания топлива может меняться, поэтому приведённая здесь методика зачастую даёт большую погрешность.

Печь, которую в данной статье предлагается сделать своими руками, будет иметь топку объемом 112 л. Тогда ее мощность составит примерно 112 * 0,205 = 23 кВт. Полезный объём составит примерно 70–80 л.

Учитывая, что средняя длина полена составляет примерно 40 см, длину топки примем равной 46 см. Тогда ее ширину и высоту можно принять равными, соответственно, 36 см и 25 см.

При таких размерах печь будет весить около 150 кг.

Время работы без перезаправки топлива составляет 10 – 12 часов для древесины и около 24 часов для угля.

Определение размеров поперечного сечения дымохода

Требуемая площадь сечения дымохода зависит от мощности подключённого к нему теплогенератора. Соотношение этих величин приведено в СНиПе, посвящённом организации систем отопления, вентиляции и кондиционирования:

• для установок мощностью до 3,5 кВт сечение дымохода должно иметь размеры не менее 140х140 мм;
• при мощности от 3,5 до 5,2 кВт — 140х200 мм;
• от 5,2 до 7 кВт — 140х270 мм;
• свыше 7 кВт — 270х270 мм.

В случае подключения теплогенератора к круглой стальной трубе площадь её сечения должна быть такой же, как у прямоугольных дымоходов, перечисленных в СНиПе. Следовательно, для нашей печи с её мощностью в 23 кВт минимальная площадь сечения круглого дымохода равна 27 х 27 = 729 кв. см, то есть его диаметр должен быть не менее 30,5 см.

Печь на опилках: преимущества использования

Такие системы отопления обладают массой преимуществ:

• каждый дачник найдет топливо для их работы, для этого подойдут щепа и опилки, в том числе и прессованные;
• не придется утилизировать отходы, их можно сжигать в печи;
• отсыревшие щепу, дрова и опилки не нужно предварительно высушивать, можно закладывать в таком виде;
• максимальная мощность достигается за короткий промежуток времени;
• котлы отдают максимальное количество тепла;
• любой человек способен собрать эту систему, а ее обслуживание не требует специальных навыков;
• котел такой конструкции можно использовать также для нагрева воды и приготовления пищи, если дополнить его соответствующим оборудованием;
• возможность контролировать свои расходы на топливо;
• температуру нагреваемой воды можно регулировать;
• вредные вещества прогорают в топке, не нанося вреда экологии и атмосфере.

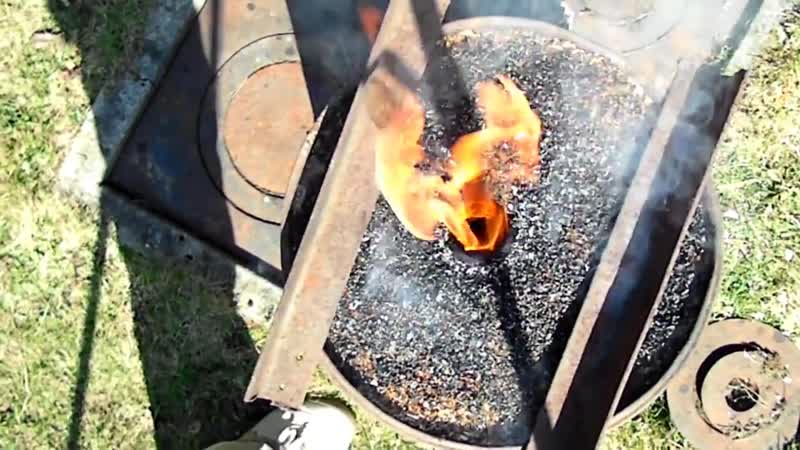

Как производится розжиг

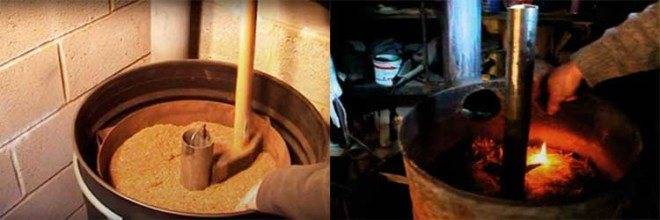

Топочную камеру заполняют опилками не более чем на три четверти (именно верхняя часть печи, свободная от опилок, будет нагреваться больше всего).

Очень важно утрамбовать их как можно плотнее. После чего, стержень вытаскивается

Поверх слоя опилок кладут немного бумаги и/или щепы. В зольном ящике также укладывается материал для розжига. Немного сухих щепок, шишек и т. д. Разводится костерок, ящик задвигается на место – огонь должен быть под отверстием.

Если труба имеет два выхода, то вначале топки открывают задвижку на верхнем патрубке. Когда же горение перейдёт в рабочий режим, открывается нижняя задвижка, а верхняя закрывается и газы направляются к самому основанию.

Во время горения нельзя открывать крышку агрегата и добавлять топливо – должен полностью выгореть один объём опилок, чтобы можно было загрузить следующую партию.

Итак, печь на опилках не фантастика, удачные модели есть, и они добросовестно работают. Из существующих конструкций, рекомендуется именно двойная с двумя выходами дымохода, как наиболее эффективная.

Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Устанавливаем регистр для теплоносителя

Установленный регистр Теперь можно подумать о подключении котла к системе отопления. Для этого потребуется на выходе из котла дымохода установить регистр.

На рисунке хорошо виден установленный регистр с подключенной подачей и обраткой, соединенной с центральной отопительной системой. Это один из вариантов, вы можете использовать совершенно другой. Главное, чтобы он соответствовал тепловым параметрам изготовленного вами котла и полностью удовлетворял объему установленной радиаторной системы отопления.

Мы не будем подробно останавливаться на устройстве регистра. Скажем одно: чем ближе к котлу он установлен, тем эффективнее он работает.

Трубопроводы, подключенные к регистру

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

1. Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
2. Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
3. Готовая дверца.
4. Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
5. Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

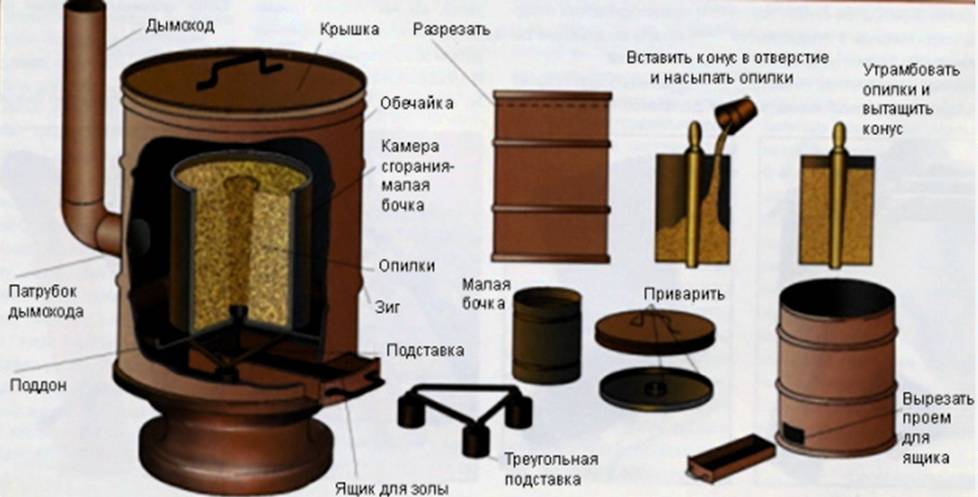

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.

Особенности использования

Для того чтобы в конструкцию отопительного прибора загрузить топливо, необходимо снять крышку и прижимной круг вместе с трубой. На дно следует засыпать опилки до уровня дымохода. После этого нужно выполнить утрамбовывание. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой. Когда начинается процесс горения, происходит перекрытие воздушной заслонки. Затем печь можно спокойно оставить на 6 часов. По прошествии этого времени выполняется следующая загрузка топлива.

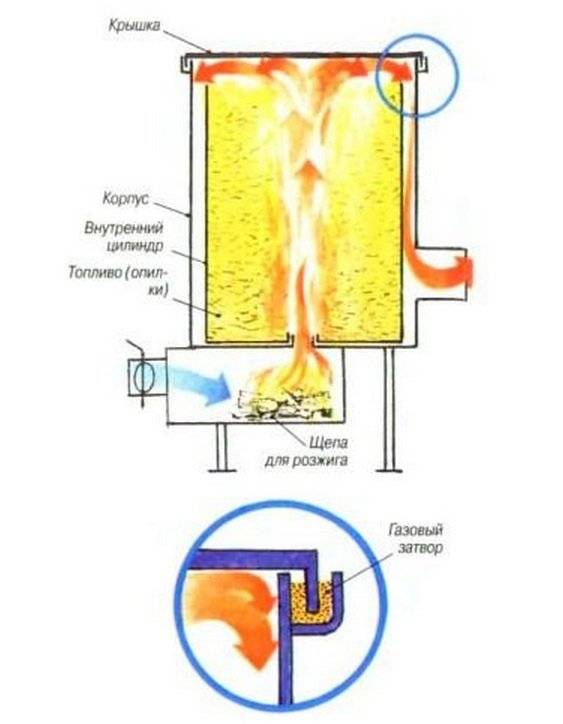

Чертеж печи:

Когда процесс тления опилок запущен, запрещено раньше времени подбрасывать очередную порцию. Пока не произойдет полное сгорание засыпать новое топливо нельзя. Если пренебречь этой рекомендацией, то сила горения может увеличиться или снизиться. При этом процесс теплообразования также изменится. Горение начинается в нижней части оборудования и постепенно распространяется по сторонам. По мере прогорания опилок они будут опускаться на дно.

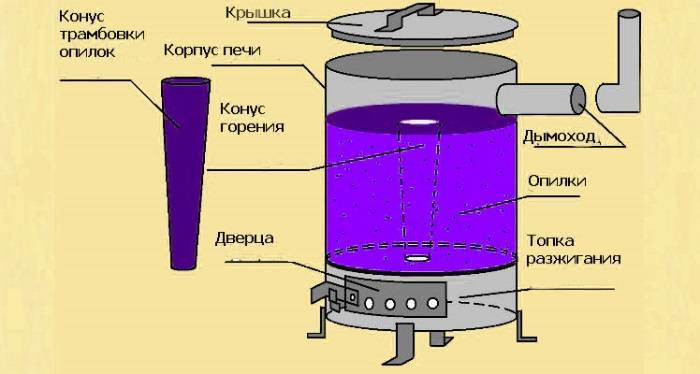

Чертеж для изготовления печи на опилках своими руками

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательную прессовку опилок в камере сгорания. При изготовлении установки ее размеры выбираются с ориентацией на время тления топлива. Если загрузить в печку диаметром 30 см опилки, то необходимость в добавлении новой порции не будет возникать в течение 6 часов. Количество тепла, образующегося во время горения, во многом определяется такими параметрами оборудования, как:

1. Глубина печки.
2. Диаметр конструкции.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.





















   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Решение проблемы – устройство контура

Но сегодня нас интересует печь на опилках длительного горения, которую можно использовать для отопления помещений как можно большей площади.

Конечно, потребуется установка водяного или воздушного контура, но вначале давайте решим вопрос: а можно ли в печи данного типа увеличить тепловую площадь без увеличения длины дымохода?

Устройство наружного контура

На первом представлена печь длительного горения с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь на опилках. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

На первом представлена печь с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

Как видим, изменения позволили значительно увеличить тепловую площадь печи длительного горения без увеличения длины дымовой трубы. Объем топки остался неизменным.

Как видим, изменения позволили значительно увеличить тепловую площадь печи без увеличения длины дымовой трубы. Объем топки остался неизменным.

Внутренний контур печи на опилках

Во втором случае внутренний контур устроен внутри существующей печи. Тепловая площадь тоже увеличилась. Единственный недостаток данной установки — это уменьшение загрузочного объема опилок.

Но есть и преимущество: устроить такой контур не составит большого труда, единственное что потребуется, — это установка внутрь 200-литровой бочки меньшего диаметра и перестановка дымохода.

Как видим, небольшая доработка позволит значительно повысить эффективность использования такой на первый взгляд простой печи.
