Печь на отработке своими руками

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

ТОП-6 Заблуждений об электрических теплых полах

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Правила и рекомендации по эксплуатации масляной печи

Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом (порядка 500 см)

Важно, чтобы дымовая труба была установлена исключительно вертикально, без горизонтальных участков

Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом

Периодически камеру сгорания масляной печи нужно чистить от гари и копоти. Эти моменты предусматриваютс я еще на этапе сборки конструкции. Агрегат должен быть сложен так, чтобы его можно было быстро и без лишних усилий разбирать для чистки.

Дымоход тоже должен быть съемным – так вам будет проще чистить трубу. Достаточно будет отсоединить дымоход от печки, подставить под трубу какую-нибудь емкость, к примеру, ведро, и очистить конструкцию от загрязнений при помощи постукиваний по ее корпусу.

Отработанное масло для печи

Масляная печь загрязняется гораздо менее интенсивно по сравнению с другими распространенным и агрегатами.

Рассматриваемые установки характеризуются высокой безопасностью. Масло, использующееся для работы печи, не склонно к самовоспламенени ю и взрывам, по сравнению с тем же газом. При этом печь сконструирована так, что горение масла происходит исключительно внутри корпуса агрегата. Наружу топливо вырваться попросту не может.

Рассматриваемые установки характеризуются высокой безопасностью

Масляная печь очень эффективна и экономически выгодна. Загружаемое масло сгорает полностью, в конце догорает даже дым, что позволяет обеспечить максимально рациональный расход топлива.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

  • в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
  • после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
  • при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
  • нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

  • стальной лист толщиной 4 мм
  • стальной лист толщиной 6 мм
  • болгарка
  • напильник
  • сварочный аппарат и электроды
  • труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
  • стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
  • чертёж
  • уровень и рулетка
  • молоток
  • трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
Соединяем нижнюю и верхнюю часть резервуара

ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара

Проверяем уровнем точность прилегания деталей.
Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Предлагаем ознакомиться Печи для бани из нержавейки или чугуна Что лучше

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Принцип функционирования

Принцип действия печи на масле основывается на сгорании паров. Как правило, в емкость для топлива заливается около литра жидкости. Чтобы спровоцировать возгорание, сверху наливают немного бензина, а затем поджигают. Через несколько минут масло нагревается, начинает закипать, поднимаются пары, они возгораются и проходят по специально продырявленной трубе. Благодаря отверстиям обеспечивается подача воздуха для обеспечения процесса горения.

Печь, которая функционирует на отработанном масле

Когда будет достигнут стабильный режим, обеспечится достижение температуры в 900 градусов. На трубе имеется емкость, которая играет роль теплообменника. Он может использоваться как плитка или для организации водяного отопления.

Если правильно подобрана и реализована схема печи на отработке, на одной заправке устройство может работать почти сутки. Температурная регулировка происходит при помощи отверстия, через которое можно вливать масло. Увеличение температуры сопровождается открыванием заслонки. Если ее полностью закрыть, прибор перестанет функционировать.

Масляные печки стандартной комплектации включают в себя:

  • две емкости;
  • труба с отверстиями, соединяющая эти емкости;
  • дымоход.

Чтобы топливо лучше сгорало, может использоваться наддув воздуха. Отличным принципом функционирования характеризуется печь Стропува, где горение происходит сверху вниз.

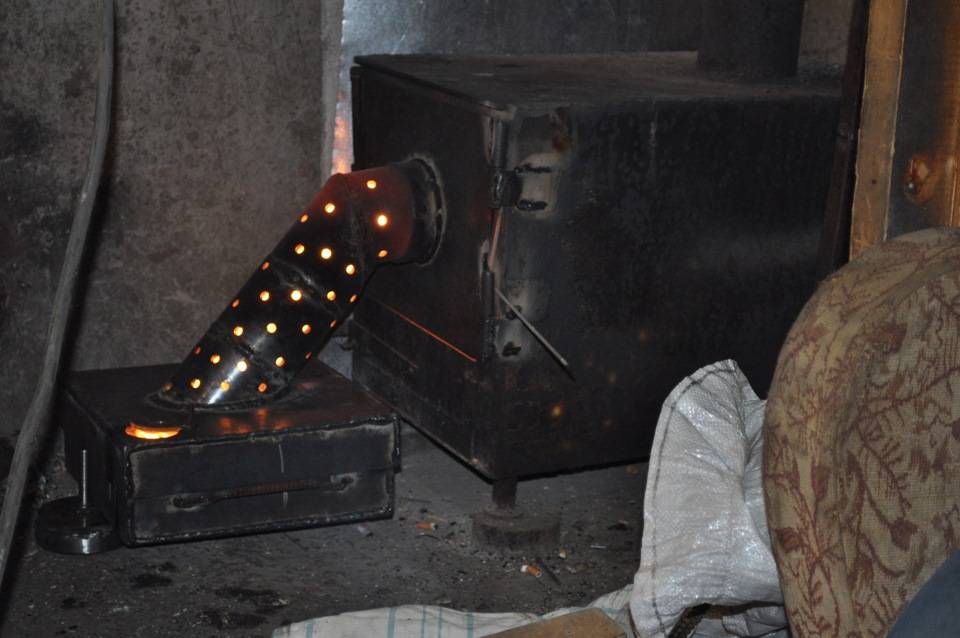

Как переделать дровяную печь под отработку

Переделка дровяной печки под отработанное машинное масло, не требует изменения внутреннего устройства и конструкции отопителя. Как правило, для этой цели изготавливается специальная приставка для отработки, состоящая из следующих узлов:

  • Первичная камера сгорания – фактически, это поддон для отработки, имеющий простейшее назначение хранить топливо и обеспечить достаточную испаряющуюся поверхность, необходимую для сжигания масла.

Отверстие для подачи топлива – сбоку сделанного топливоприемника, приваривают кусок трубы небольшого диаметра. Через отверстие будет заливаться и поджигаться отработка.
Вторичная камера сгорания – полноценной топки в приспособлении для сжигания отработки не существует. Камера дожига представляет собой изогнутую трубу достаточного диаметра, подключенную к поддону. По всей длине делаются инжекторные отверстия – форсунки для поступления воздуха, необходимого для вторичного горения во время пиролиза.
Защитный кожух – во время модернизации дровяной печки под отработанное масло учитывают, что основной нагрев будет выполняться за счет стальных стенок печи, а не благодаря горелке для масла, приставке. По этой причине, трубу, отходящую от поддона, изгибают так, чтобы она приходилась приблизительно по центру открытой дверцы твердотопливного отопителя. По краям наваривают стальной кожух по размерам топки дровяной печи, предотвращающий попадание дыма в помещение.

Доработка печи под использование масла не сложна и требует вложения минимальных финансовых затрат.

Как в дровяной печи использовать масло

Печь «все в одном», работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправлять и разжигать жидкое топливо

Меры предосторожности особенно необходимы при эксплуатации самодельных печей

Дозаправка и розжиг выполняются следующим образом:

  • Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.

Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.

После того как масло разгорится, о чем свидетельствует равномерный гул, печь переводят в режим длительного горения, прикрывая шиберную заслонку.

На чем теплоотдача печи выше – на отработке или на дровах

Дровяные отопительные печи, также работающие на отработанном масле, постепенно становятся все более популярными. На спрос и широкое распространение влияет возможность изготовления своими руками, дешевизна отработки.

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

  • Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.

Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.

Скомбинировать печку на отработку и дрова, достаточно просто. Для этого не нужно покупать дорогостоящее оборудование. Модернизация приведет к экономии затрат на отопление, как минимум на 40%.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Массивная конструкция на металлических ножках

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

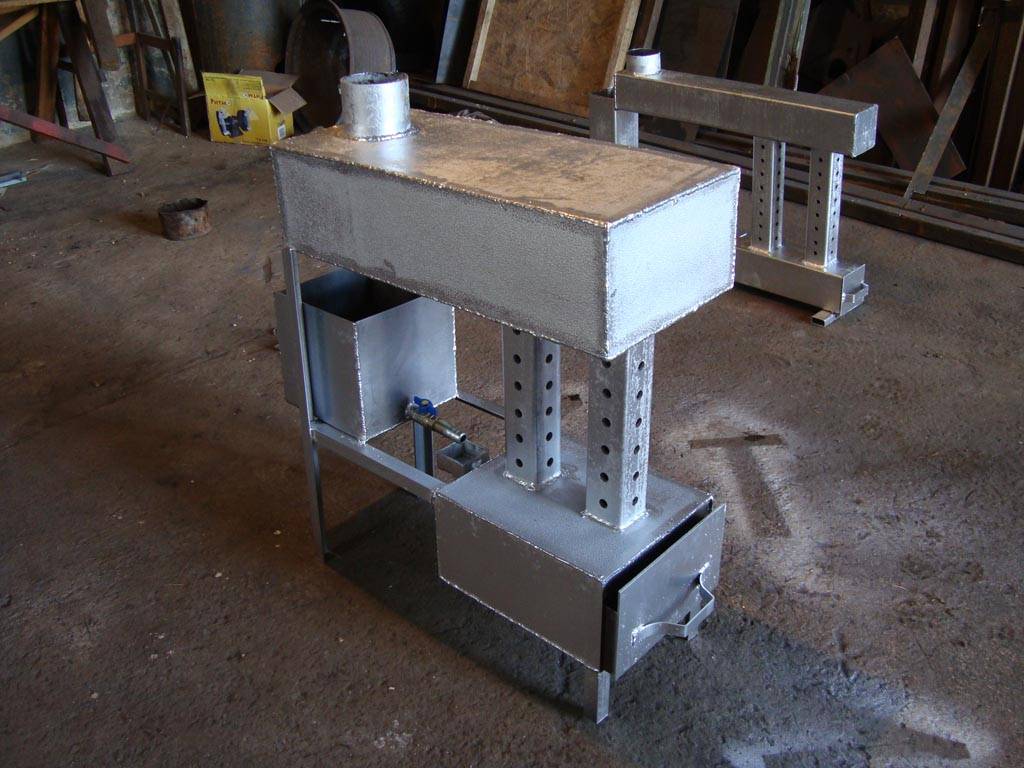

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Дополнительный чертеж для изготовления конструкции

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
