Ракетная печь своими руками – чертежи, как сделать печь-ракету

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

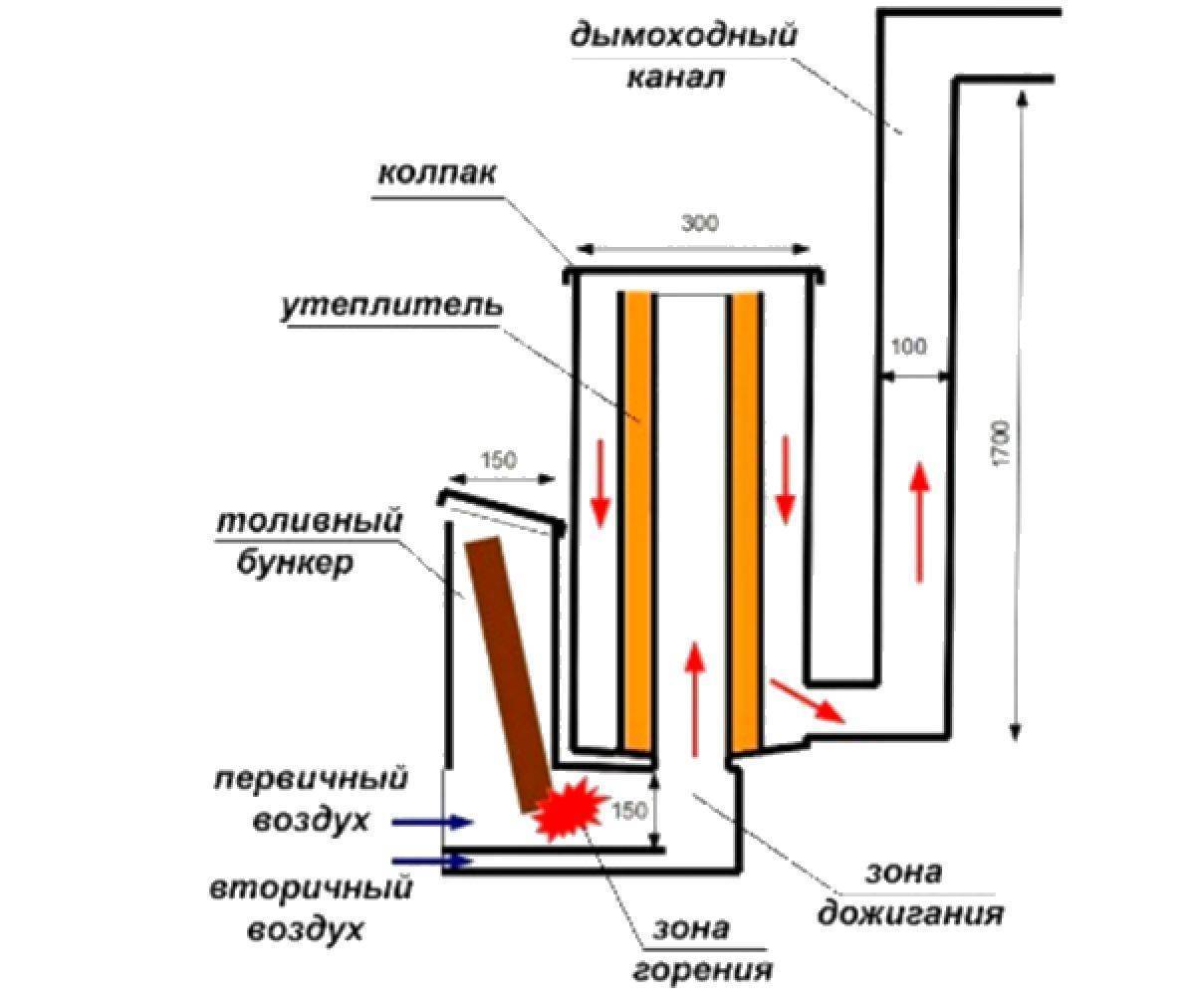

Принцип действия и конструкция

Печь-ракета получила свое название из-за отдаленной схожести с конструкцией реактивного двигателя, а еще благодаря ревущему звуку, возникающему в определенном режиме работы обогревателя. Печки подобного рода мастера-умельцы сваривают своими руками из баллона либо выкладывают из кирпича. В последнем случае в дополнение к отопительному агрегату сооружают лежанку, пропуская сквозь нее дымовые газы.

Для своей работы ракетные печи используют 2 принципа, присущие другим конструкциям дровяных отопителей:

Принцип действия ракетной печи.

• естественное движение газов при нагреве и охлаждении;
• пиролизное сжигание твердого топлива.

Естественное движение газов применяется в двухколпаковых печах, где продукты горения выходят в дымовой канал только после того, как отдали свое тепло кирпичным стенкам. Данный принцип дает огромное преимущество, благодаря ему отопительный агрегат способен функционировать при минимальной тяге в дымоходной трубе. Выделение и сжигание пиролизного газа — это способ более эффективно использовать энергию топлива.

Печь-ракета состоит из 3 каналов — одного горизонтального и двух вертикальных. Горизонтальный канал является топливником, куда сверху вставляются дрова. В него подается первичный воздух и происходит горение с выделением пиролизных газов. Эти горючие газы догорают в вертикальном канале, поднимающемся кверху и заканчивающемся колпаком. Под ним происходит теплообмен с окружающей средой, после чего продукты горения охлаждаются, становятся тяжелее и опускаются во второй вертикальный канал, ведущий наружу.

Печь с водяным контуром.

Из-за того, что остывающие дымовые газы вытесняются из-под колпака новыми горячими массами, ракетная печь действует практически без дымоходной тяги. Горизонтальный и первый вертикальный канал выкладывается из кирпича, а сверху на него устанавливается железная бочка, играющая толь теплообменника. Просвет между ее стенками и кирпичной вертикальной шахтой является вторым каналом, через который газы покидают отопитель.

Существуют варианты конструкций и чертежи, где вместо опрокинутой железной бочки печь — ракета может оснащаться многоходовым стальным теплообменником. В нем продукты горения совершают несколько ходов в разных направлениях, попутно отдавая тепло. Но подобная конструкция выглядит менее эстетично и вряд ли подойдет для жилого помещения.

Ракетная печь может усовершенствоваться своими руками путем дополнительного использования теплоты продуктов горения. Для этого их не выводят сразу в дымоход, а пропускают через кирпичные каналы лежанки. Правда, в этом варианте дымоходная тяга уже необходима, потому что силы естественного перетока газов будет недостаточно.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка. Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

• Используя уровень, выкладываем основу для рабочей камеры.
• Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

• Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
• Поднимаем боковые стенки, укладывая несколько рядов кладки.
• Теперь обустраивается нижний канал ракеты, согласно порядовки.
• Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

• Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
• В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
• Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

• Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
• К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
• Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

• На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
• Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
• Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

• Сверху перлитовая засыпка также запечатывается посредством обмазки.
• Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
• Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
• Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

• Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
• Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
• Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
• Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

https://youtube.com/watch?v=SivGlUl572Y

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

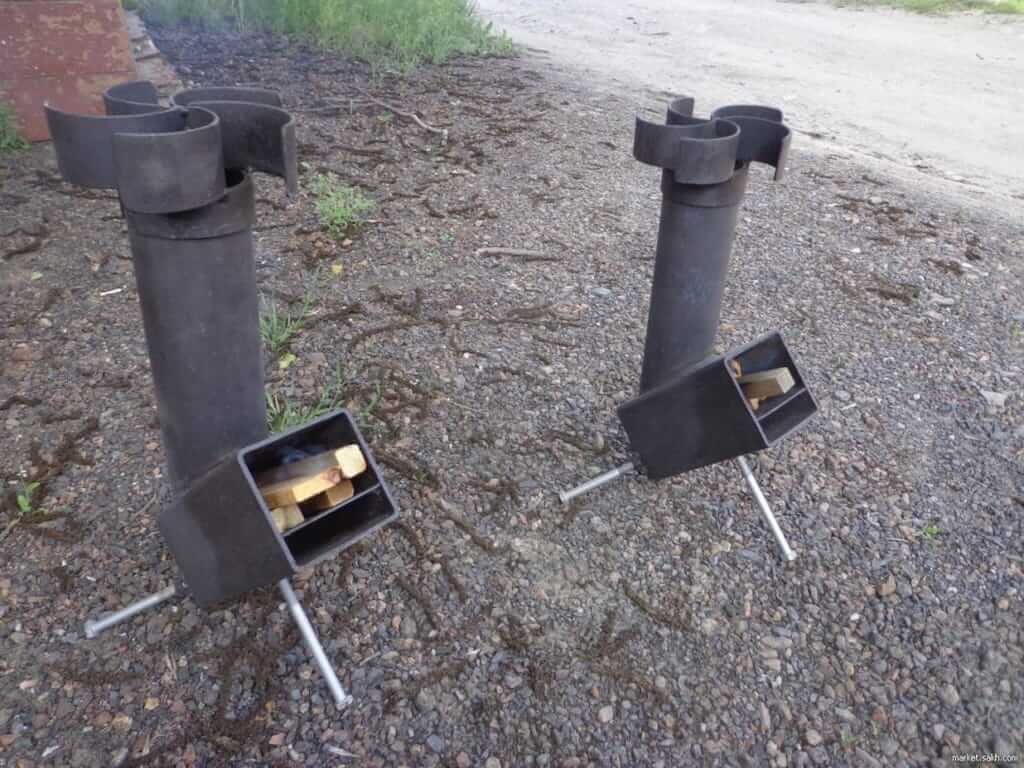

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Как работает

В интернете на некоторых сайтах указывается, что принцип работы ракетных печек основан на двух основополагающих принципах:

1. Пиролиз топлива при повышенной температуре и дожигание образовавшихся газов в специальном канале — дожиговой камере или райзере.
2. Принцип утилизации тепла в печи основан на теории свободного движения газов, так называемой колпаковой системе. Вся система действует без побуждения тяги дымовой трубой.

На деле же эти утверждения верны только частично. Точнее, второе из них. Потому, что труба отсутствует в компактной версии печи, но тягу создает сам райзер.

А в стационарных мощных печах труба присутствует. Она довольно крупная, не менее 5 метров высотой.

Не все просто и с принципом забора тепла. Действительно, некое подобие колпаковой камеры можно рассмотреть в теплообменнике райзера. Но дальше подключается самая настоящая дымооборотная система с боровом, то есть горизонтальным каналом.

Так что, утверждения авторов об отсутствии дымооборотов и трубы в ракетной печи говорят о непонимании ими принципа работы печей вообще.

В этом виде печей топливник играет не главную роль. В нем горение очень ограниченно, это заведомо происходит при недостатке кислорода. Задач у топливника две:

• обеспечить пиролиз — тепловое разложение древесины;
• создать условия длительного горения. По этой причине все топливники в той или иной степени конструируются как аналог шахтных.

Для понимания сути, рассмотрим, что же такое шахтный топливник. Это объем, в котором происходит горение. Но не только в нижней части.

Представьте себе большую бочку, заполненную деревянными брикетами или поленьями. А теперь, заставьте гореть загруженное дерево только в нижней части, у дна.

Естественно, для этого придется организовать обратную, сверху вниз, или горизонтальную тягу. Верх бочки-топливника надо будет накрыть достаточно герметичной крышкой. По мере сгорания, топливо будет замещаться из верхнего запаса, по причине земного тяготения.

Это и есть модель шахтного топливника.

В любой ракетной печи топливник ориентирован не горизонтально, а вертикально. В крайнем случае — по диагонали. Но вектор тяги, даже в наклонном, косом топливнике, также будет направлен сверху вниз.

Как уже замечали, в топливнике идет не полное сгорание, а лишь тепловое разложение дров. Полученные газы поступают в дожигатель — вертикальную толстостенную трубу. В нее, независимо от топливника, подается воздух — для обеспечения кислородом.

В этих целях под топливником делают небольшой канал, доходящий до дальней стенки и выходящий непосредственно в райзер.

Происходит такое и в случае, когда основной топливник оборудован колосниковой решеткой, а подача первичного и вторичного воздуха смешана. То за решеткой все же делают участок глухого пода, который не доходит до задней стенки печки. Через этот промежуток воздух уходит в дожиговую камеру и, вместе с тем, прогревается.

В совсем небольших печурках, работающих по подобному принципу, отдельного канала под топливником не делают. Просто в боковых стенках райзера сверлят ряд небольших отверстий, через которые в зону дожига и проходит воздух.

Собственно, на этом простая механика небольших походных печек, вроде популярных «робинзон» или «тайга», заканчивается. На трубу ставится специальная конфорка, которая не препятствует выходу газов из райзера.

На этой конфорке турист имеет возможность что-то приготовить. Но такую конструкцию невозможно приспособить под отопление.

Поэтому инженеры пошли дальше, создав стационарные варианты реактивных печек.

Для этого на трубу дожигателя одели колпак-теплообменник из металла. После его прохождения газы направляют в горизонтальный канал-боров, над которым сооружают лежанку или лавку.

Но увеличивать высоту трубы не получится, ведь так увеличится тяга. Тогда вместо замедления случится ускорение. Поэтому решили по-другому: направить поток по спирали, закрутить его внутри трубы.

Надеяться на силу Кориолиса не имеет смысла. Поэтому в самом низу дожиговой камеры ставят небольшие направляющие жалюзи, чуть скашивающие поток газов.

Иногда такую «вертушку» располагают непосредственно в канале подачи вторичного воздуха. Крутится чуть меньше, но и нагревается менее интенсивно — так срок службы дольше.

Стоит также отметить, что такой пиролизно-ракетный принцип применяют и в некоторых обычных кирпичных отопительных печах. Но в них это происходит не так наглядно. Поэтому и громкого «космического» имени эти конструкции так и не получили.

Простейшая самодельная печь, является, по сути, повторением образцов промышленного изготовления. Съемная конфорка заменена на постоянные стойки.

Правила топки ракеты

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста

При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
Как и обычно, сила тяги регулируется поддувалом

Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

Что нужно сделать перед непосредственными работами?

Первоначально следует подготовить все материалы и оборудование, а также чертежи

Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры

Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.

Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.

Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора
