Печь с лежанкой из кирпича для дома и дачи своими руками: порядовка, схема и пошаговая инструкция

Основные виды

За длительный период эксплуатации домашние печи неоднократно модернизировались применительно к обстановке и архитектурным традициям той или иной местности. Их описание в изобилии встречается в литературных произведениях.

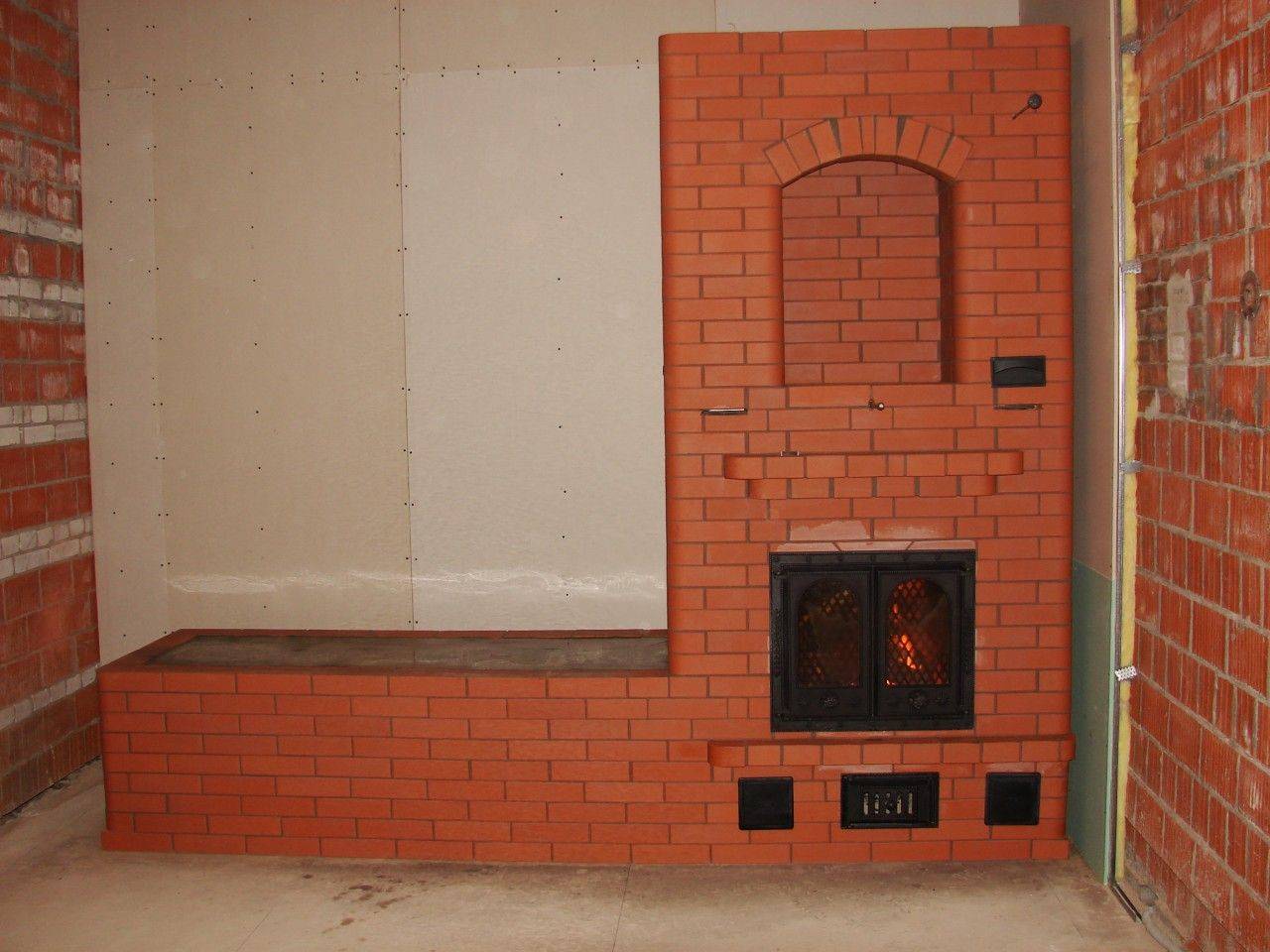

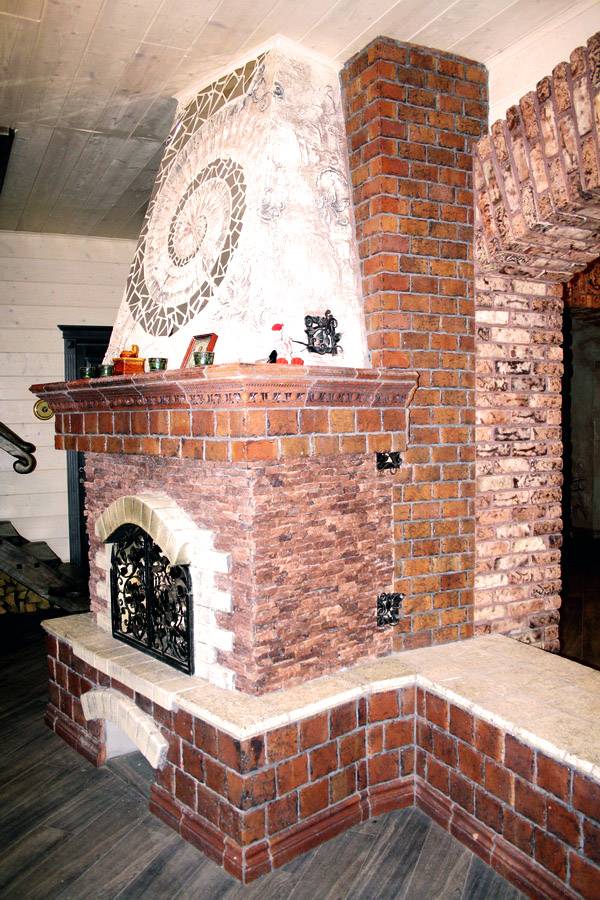

Печь-шведка с лежанкой

По конструкции устройства подразделяются на такие типы:

• Русская. Представляет собой крупное сооружение, внутри которого расположены дымоходные каналы, через которые продукты горения выходят в трубу, обогревая стенки и лежак. По способу отвода газов бывают полыми внутри и с канальной системой. В первом случае греется только верх. Во втором — генерируемое тепло концентрируется внизу, обеспечивая комфортный микроклимат в комнате.
• Шведка. Данная технология появилась в России еще в начале 18 века. Сооружение отличается компактностью, презентабельностью, функциональностью и высокой производительностью. Строение имеет вертикальную ориентацию с площадью опоры до одного квадратного метра. Сложная система дымоходов обеспечивает поступления тепла по всей высоте очага. Благодаря этому удается расположить на разных уровнях варочную панель, камин, духовку и сушку для зелени.
• Чугунная. Сооружение простое, надежное и эффективное. Представляет собой металлический котел обычного или длительного горения, обложенный шамотным кирпичом и изразцами. Не требует особого умения при установке, но за металл придется заплатить немало.

Плюсы и минусы конструкции

Зачастую кирпичные печи более предпочтительны, нежели их модернизированные аналоги. Этому способствует ряд причин.

• Корпус печки — превосходный теплоаккумулятор. Печь необходимо топить не так часто, как печь из стали или чугуна. Некоторые модели могут держать тепло сутки, а вот печь из металла требует периодического подбрасывания дров в топку.
• Она более экономична, т. к. имеет способность накапливать тепло.
• Экологичность.
• Оптимальный режим сгорания топлива.
• Максимальная теплоотдача, где органические молекулы практически полностью распадаются на H₂O и углекислоту. При этом избыточную часть тепла усваивает кладка из кирпича, а потом постепенно отдаёт его дому.
• Внешняя сторона печки не нагревается слишком сильно при этом.
• Тепло, которое отдаёт печка из кирпича более мягкое, если сравнивать его с теплом металлических конструкций. Слишком горячая поверхность металлических сооружений может подпалить пыль, парящую в воздухе. При этом происходит выделение не самых лучших соединений, которые хоть и не отравят вас, но вреда здоровью принесут. Ещё от этого могут быть неприятные запахи.
• Печь, выстроенная из кирпича, когда нагревается, выделяет пар, а когда остывает, снова забирает его обратно. Таким образом, она как бы дышит. Благодаря этой особенность влажность воздуха в помещении всегда остаётся оптимальной. Другие отопительные приборы необходимо оснащать увлажнителем воздуха, иначе они просто будут сушить воздух.

Плюсов у такой печи достаточно много. К ним можно отнести и её многофункциональность. Но и недостатки тоже есть. Если помещение, которое отапливается только при помощи кирпичной печки полностью остынет, то для того чтобы заново прогреть его до оптимальной температуры понадобится много времени. Ещё одним её недостатком можно считать массивность. Такое сооружение лучше строить на этапе строительства самого дома. Ну и, конечно, кирпичная кладка. Как бы просто со стороны это не выглядело, всё равно это достаточно сложный процесс. Но не невозможный. Если строго следовать рекомендациям, то у вполне можно справиться с этой задачей самостоятельно. И всё же, чтобы не рисковать, если есть возможность пригласить специалиста, так и сделайте.

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Устройство русской печки с лежанкой

Отопительные русские печи с лежанкой и плитой, точнее их устройство, дошли до наших дней практически без изменений, хотя в последнее время появились небольшие модификации в устройстве, призванные увеличить теплоотдачу. Классическая конструкция включает в себя следующее:

1. Фундамент под печь с лежанкой или опечье. Может изготавливаться как из кирпича и бетона, так и деревянном основании.
2. Подпечек — в нем принято хранить дрова, перед тем как топить ими. Дрова высушиваются практически до «пороха».
3. Кроется подпечек полу циркуляционным сводом или «корытом». На него просыпается материал, который может держать тепло длительное время: песок, крошка кирпича и т. д.
4. Под варочной камеры — устройство русской печи с лежанкой и плитой не может обойтись без пода. Особенностью монтажа пода является то, что он устанавливается непосредственно на подсыпку свода.
5. Горнило — находится непосредственно под лежанкой. Воздух, поступая через зев, направляется к горнилу, нагревается и под всей перекрышей переходит в перетрубье и оттуда в систему дымоудаления.

Некоторые игнорируют важность правильного монтажа пода. Если планируется готовить еду, под необходимо устанавливать на подсыпку

Кладка русской печи с лежанкой и плитой Теплушка: Россия – Канада

Печники всех стран, соединяйтесь!

В 2008 году я нашел в Сети сайт канадского печника Маркуса Флинна. Приятно удивило обилие интересной информации и фотографий – и я перевел несколько ключевых статей. У нас завязалась переписка и возникла идея осуществить совместный проект. После решения организационных вопросов сентябре 2009 года была совместно осуществлена кладка русской печи с лежанкой и пристроенной плитой “Теплушка”.

Теплушка – улучшенный вариант русской печки, предложенный инж. Подгородниковым И. С. в 1920 гг. Основное его достоинство – эффективный прогрев нижнего пояса печи, что положительно сказывается на общем тепловом режиме помещения и отсутствует у простой русской печи.

Схема печи Теплушка

a: Топливник печи.

b: Хайло из топливника в горнило (варочную камеру).

c: Каналы из варочной камеры в отопительную камеру.

d: Столбики, поддерживающие под печи.

g: Задвижка дымосборника.

h: Задвижка газового тракта из нижней камеры.

i: Поддувальная дверка и зольник.

Красные стрелки – газовый поток при топке через топливник.

Оранжевые стрелки – газовый поток при топке по-русски.

Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке «по-русски» поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта. Устройство обычной русской печи описано в другой статье.

Примеры русских печей – Теплушек

Печь топиться через основной топливник. За печью нахотится т.н. голбец – небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное – связь мира предков (в голбце обычно был вход в подполье) с миром живых

К печи прислонены инструменты для ухода за печью: ухваты, кочерга и сковородники (чапельники).

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).

Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие – добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу – посудницу под шестком – традиционный элемент русской печи.

Немцы находились в деревне порядка трех месяцев. До сих пор в земле перед домом можно найти бесчисленное количество свидетельств тех далеких лет.

Как укладывать основу

Печь с лежанкой, даже самая компактная — это массивная конструкция, габаритные модели могут весить до трех тонн, поэтому особое внимание следует уделить закладке фундамента

Для этого потребуется вырыть котлован глубиной 80см — 1м. Фундамент будущей конструкции не следует перевязывать с фундаментом здания — у них разная осадка, а сам очаг деформируется при неправильной закладке его основы. Следите за тем, чтобы между фундаментом дома и печи был зазор как минимум в 5см. Дно выравнивается по уровню.

После подготовки ямы необходимо:

• Засыпать дно песком.
• Залить водой в большом объеме.
• Когда песок уплотнится и осядет, на него насыпается щебень. Толщина слоя — 10-15см.
• Щебень также нужно утрамбовать, сверху выложить армирующий каркас. К этому вопросу нужно подойти ответственно, обычной сетки будет недостаточно из-за большого веса печи — устанавливаются специальные вертикальные стойки, которые укрепляются несколькими уровнями армирования. Арматуру не следует заваривать, она должна быть связана.
• Всё заливается бетоном до уровня пола. Фундаменту нужно дать время (около месяца), чтобы он качественно застыл.
• По готовности основание необходимо гидроизолировать толем или рубероидом.

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

• подходит только шамотный кирпич ША-8, ШБ-8;
• размеры блока 230*123*65 мм, 230*113*65 мм;
• марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
• кирпич не должен крошится, при ударе раздается звонкий звук;
• края блока ровные, острые, сколов и трещин нет.

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

• размеры одного блока 250*120*65 мм;
• прочность марки М125, М150;
• цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
• при ударе раздается металлический звонкий звук;
• нет трещин, сколов.

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

1. определятся количество боков для сплошного 1-го ряда;
2. полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
3. из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Изготавливаем фундамент

Перед тем, как начинать строить тяжелое сооружение, нужно залить его фундамент. Но если вы будете делать печку в уже готовом доме, тогда фундамент под нее будете создавать прямо в нем

При этом важно проследить, чтобы основа дома не контактировала с печкой. От того, насколько большой будет печка, зависит глубина ее фундамента: чем объемнее конструкция, тем глубже нужно делать фундамент

Фундамент

Создаем подушку

Перед заливкой фундамента важно провести подготовительные работы. В первую очередь, нужно поставить разметки

После можно перейти к рытью котлована требуемой глубины. Когда вы тщательно утрамбуете его дно, засыпьте туда немного влажноватый песок и опять утрамбуйте. Толщина утрамбованного песчаного шара должна составлять 10-20 сантиметров. Теперь засыпьте все щебнем на высоту 15 сантиметров. Его тоже нужно утрамбовать.

Создаем опалубку

Перед тем, как заливать раствор, нужно построить и смонтировать опалубку. Для создания боковых стенок подойдут любые деревянные рейки. Если возникли зазоры, закройте их полиэтиленом и прикрепите его степлером. Опалубка должна быть выше почвы и доставать к фундаменту. Ее можно сделать прямо по краю котлована.

Заливаем раствор

Когда опалубка установлена, залейте фундамент раствором. Для него вам потребуется крупный гравий, цемент и песок.

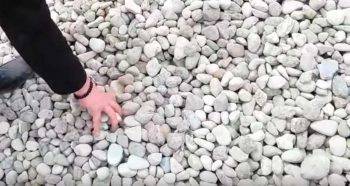

Крупный гравий

Минимальная высота заливки – 15 сантиметров. Когда залили первый слой, вертикально поставьте в него арматурные прутья – это будет связывать этот слой с бетонной смесью.

Заливаем облегченный раствор

Арматурные листы залейте более облегченным бетоном, слой которого должен доходить до земли. Когда все сделали, выровняйте эту смесь и подождите, пока она немного затвердеет. После этого накройте ее стальной армирующей сеткой и залейте бетоном на толщину опалубки. Залитую стяжку выровняйте и оставьте высыхать 27-30 дней.

Создаем гидроизолирующую поверхность

Когда стяжка высохла, снимите опалубку. Основу покройте слоем гидроизоляции, сделанного из проклеенных шаров рубероида. Когда все готово, начинайте укладку печных стен.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Предварительные работы

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

1. размечают габариты печи;

2. отрывают котлован на 25 – 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;

3. выравнивают и утрамбовывают дно котлована;

4. отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;

5. укладывают 15 см слой щебня и также тщательно его уплотняют;

6. устанавливают опалубку;

7. на внутренние стенки опалубки крепят рубероид;

8. вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;

9. заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;

10. опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;

11. для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

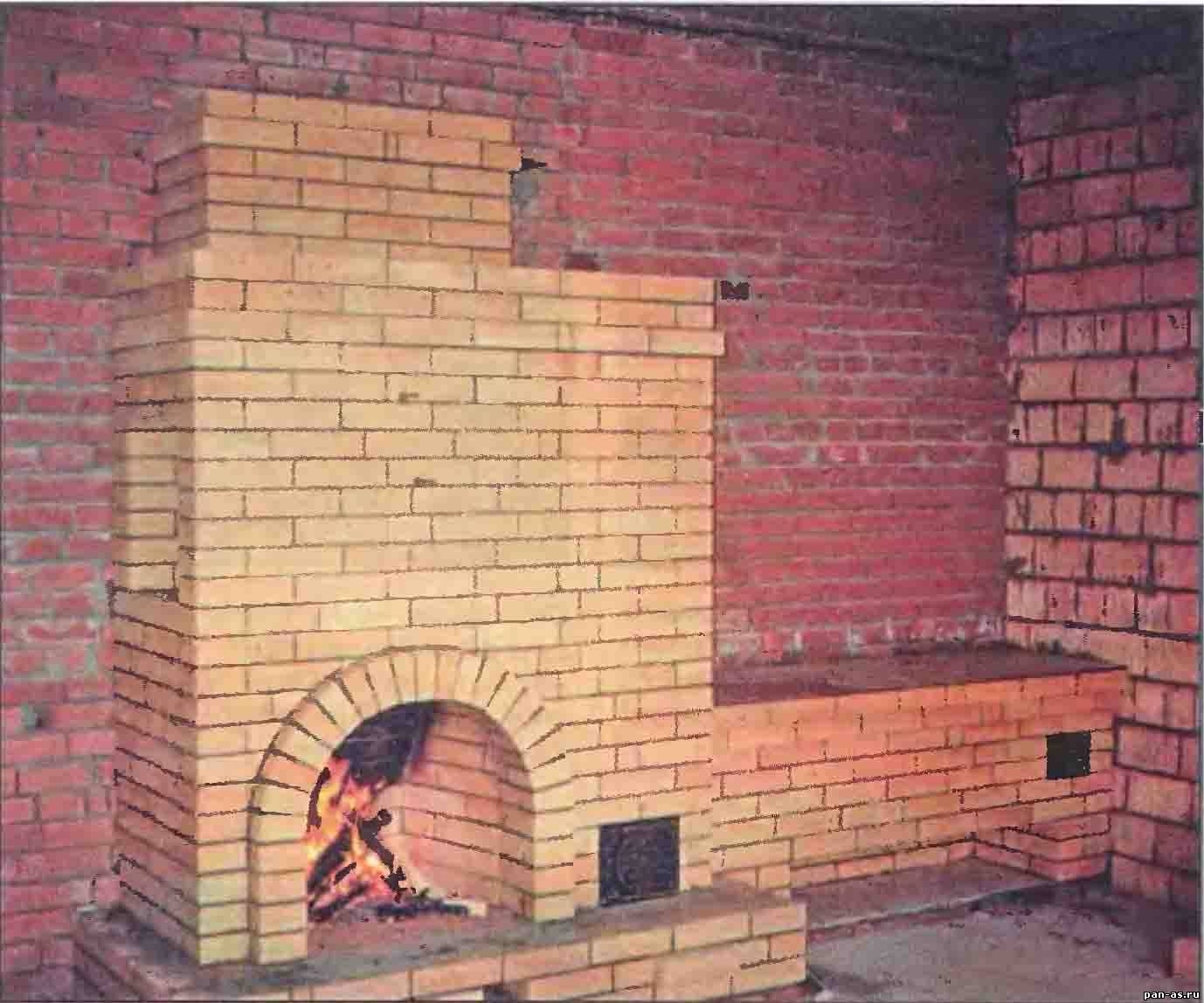

Технология строительства печи с лежанкой

Кирпичная кладка клинчатых и лучковых перемычек.

Вначале выкладывают шанцы — элементы кирпичной кладки, занимающие параллельные ряды основания. Укладывают их, оставляя небольшое расстояние. Ровность кладки необходимо проверять строительным уровнем. Это увеличит продолжительность работ, однако защитит конструкцию от дальнейшего разрушения. Шанцы продолжают выкладывать и на следующем ряду

Важно следовать правилам перевязки кирпича. Следующий ряд печи грубки с камином предусматривает монтаж поддувала

Оставляют небольшое расстояние между кирпичной кладкой и дверцей, это предотвратит разрушение конструкции при нагреве металлических деталей.

4 ряд выкладывается так же, как и 3, перевязка швов должна выполняться при выкладке всех рядов. На данном этапе верх дверцы совмещается с уровнем кирпича. Элементы следующего ряда перекрывают проем поддувала. В это же время устанавливаются дверцы для прочистки. Прокладываются горизонтальные ходы и формируется топочная камера. В это же время монтируется футеровка. На 6 ряду выполняются аналогичные работы. Футеровка печи с камином еще не сделана, поэтому ее установка продолжается. На этом же ряду укладывают колосниковую решетку.

7 ряд печки с лежанкой перекрывает дверцы для очистки. Продолжается формирование футеровки, кладутся вертикальные ходы и ставится дверца топочной камеры.

кладка проема топливной камерыСоставляющие русской печи.

На этом же ряду выкладывается хайло топливника, поэтому оставшийся из 4 каналов будет объединять глухой боковой ход с хайлом. На 12 продолжают выкладку футеровки и хайла. Формирование подсосных каналов на этом этапе завершается. Футеровка образует свод, ее выкладка близится к концу. На следующем этапе строится топливное отделение и колпаки, в это же время завершается формирование футеровки. Укладка 14 ряда подразумевает соблюдение тех же правил, что при выкладке предыдущих. Строительство печи близится к окончанию. В это время начинается выкладка песочного ограждения. Дальнейшим шагом будет выкладка выходного канала и ограждения. При эксплуатации печи в ограждение засыпается чистый песок, используемый для оздоровительных процедур.

На 4 следующих рядах монтируют вертикальную дымоходную трубу и защиту.

Затем в выходной канал устанавливается печная задвижка. После укладки следующего ряда печь с лежанкой считается законченной, далее начинается формирование дымохода.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Комфорт дачного домика, построенного вдали от сетей газоснабжения немыслим без печки. В холодное время года она дарит нам приятное тепло, избавляя воздух от сырости.

Рынок сегодня предлагает покупателям всевозможные конструкции металлических «буржуек». Несмотря на это многие дачники отдают предпочтение классическому варианту – отопительной печи, сложенной из кирпича. Ее преимущества очевидны: за счет большого веса она накапливает много тепла и долго отдает его, хорошо прогревая помещение.

Срок службы кирпичной конструкции существенно превышает ресурс металлической

Минимальные затраты на материалы и простота обустройства привлекают к простой печи для дачи внимание домашних умельцев

Испытать себя в роли печника вам поможет наша статья. В ней мы рассмотрим несколько вариантов простых дровяных печей и дадим практические рекомендации по их кладке.

Вы убедитесь в том, что в чертежах этих конструкций нет ничего сложного. Научившись читать «порядовки» — схемы раскладки кирпича, можно своими руками построить полноценное теплогенерирующее устройство.
